Hp laserjet 3055

Содержание:

Характеристики
Основные технические характеристики 2n5551
Распиновка
Характеристики

Характеристики

Технические свойства этого биполярника на удивление хороши, даже по сегодняшним меркам. К сожалению, в даташит современного производителя КТ315, представлена только основная информация. В них не найти графиков, отражающих поведение устройство в различных условиях эксплуатации, которыми наполнены современные технические описания на другие подобные устройства от зарубежных производителей.

Максимальные характеристики

Максимальные значения допустимых электрических режимов эксплуатации КТ315 до сих пор впечатляют начинающих радиолюбителей. Например, максимальный ток коллектора может достигать уровня в 100 мА, а рабочая частота у некоторых экземпляров превышает заявленные 250 МГц. Его более дорогие современники из серии КТ2xx/3xx, даже имея металлический корпус, не могли похвастаться такими показателями. КТ315 был долгое время своеобразным техническим лидером, пока ему на смену не пришёл усовершенствованный КТ3102. Рассмотрим максимально допустимые электрические режимы эксплуатации КТ315, в корпусе ТО-92, белорусского ОАО «Интеграл». В конце обозначения таких приборов присутствует цифра «1».

Основные электрические параметры

Будьте внимательны, несмотря на свои достаточно хорошие характеристики, КТ315 не может конкурировать с современными устройствами по некоторым параметрам. Так у современной серии КТ315, как и 50 лет назад, относительно небольшой диапазон рабочих температур от — 45 до + 100°C. А коэффициент шума (К_Ш) достигает 40 Дб, что уже много для современного устройства, предназначенного для усиления в низкочастотных трактах.

Классификация

Кроме основных параметров, в техническом описании можно найти распределение устройств по группам. Таблица классификации дает представление о параметрах всей серии КТ315. Используя её можно подобрать нужное устройство, путем сравнения основных характеристик всей серии.

Комплементарная пара

У КТ315 имеется комплементарная пара – КТ361. Эти устройства довольно часто применялись вместе, особенно в бестрансформаторных двухтактных схемах. Совместное применение данной пары безусловно вошло в историю российской электроники.

Основные технические характеристики 2n5551

Транзистор s9015

При температуре окружающей среды +25 градусов (°C), транзистор 2n5551 имеет следующие технические значения:

физические:

принцип действия – биполярный;
корпус ТО-92, для транзистора MMBT5551 корпус SOT-23;
материал корпуса – пластиковый корпус;
материал транзистора — аморфный кремний (amorphous silicon) (Si);

электрические:

проводимость — обратной проводимости n-p-n;
максимально допустимый коллекторный ток (Maximum Collector Current) I_{K макс.} (I_{c max}) 600 мА (mA);
максимальное допустимое напряжение между коллектором и эмиттером (Collector-Emitter Voltage) U _{КЭ макс} (V_CE_max) не более 160 В (V);
максимально допустимое обратном напряжении на коллекторном переходе, между коллектором и базой (Collector-Base Voltage) U _{КБ макс.}(V_CB_max) не более 180 В (V);
максимальное допустимое напряжение между эмиттером и базой (Emitter-Base Voltage) U_{ЭБ макс.}(V_ЕВ_max) не более 6 В (V);
граничная частота передачи тока (Current Gain Bandwidth Product) f_гр(f_t) от 100 до 300 МГц (MHz);
максимальный обратный ток коллектора (Collector Cutoff Current) I_КБО(I_CBO) не более 0.05 мкА (µA), при U _{КБ макс.}(V_CB_О) = 120 В (V) и отключенном эммитере (ток эммитора I_Э (I_E)=0);
максимальный обратный ток эммитера (Emmiter Cutoff Current) I_ЭБО(I_E_BO) не более 0.05 мкА (µA), при U _E_{Б макс.}(V_EB_О) = 4 В (V) и отключенном коллекторе (ток коллектора I_К (I_С)=0);
для ТО-92 максимальная мощность, рассеиваемая на коллекторе (Maximum Collector Dissipation) P_K_макс. (P_C) 0,625 Вт (Watt) или 625 мВт (mW);
для SOT-23 максимальная мощность, рассеиваемая на коллекторе (Maximum Collector Dissipation) P_K_макс. (P_C) 0,350 Вт (Watt) или 350 мВт (mW);
максимальная температура хранения и эксплуатации (Max Storage & Operating temperature Should be) от — 55 до +150 °С;

Классификация по hFE

коэффициент усиления по току (Minimum & maximum DC Current Gain) находится в пределах от 80 до 250 hFE, при UКЭ макс. = 5 В (V) и IK макс. = 10 мА (mA).

Возможны небольшие отличия в характеристиках у разных производителей.

Распиновка

Транзистор кт803а

Стандартная цоколевка 2n5401, если смотреть на маркировку, слева на право: эмиттер, база, коллектор. Он изготавливается в пластмассовом корпусе с гибкими ножками. Большинство производителей делают его в корпусе TO-92.

Компания Unisonic Technologies, выпускает данное устройство в корпусе SOT-89. Расположение выводов слева на право: база, коллектор, эмиттер. Будьте внимательны при выборе транзистора, некоторые фирмы изготавливают его с другим порядком расположения контактов. Например у Hottech Industrial, цоколевка такая, слева на право: 1 — эмиттер, 2 — коллектор, 3 — база.

Характеристики

Транзисторы 2т825а, 2т825б, 2т825в, кт825г, кт825д, кт825е для работы в линейных и ключевых схемах

У всех устройств серии s9014 одинаковые предельно допустимые режимы эксплуатации и электрические характеристики. Различия есть только в значениях коэффициента усиления по току (HFE)

Так же следует обратить внимание на то, что у SMD-транзисторов в корпусе SOT-23 максимальная допустимая рассеиваемая мощность на коллекторе не более 200 мВ (mW), а в остальном предельные характеристики схожи с параметрами устройств в корпусе ТО-92

Предельно допустимые режимы эксплуатации

Рассмотрим подробнее значения предельно допустимых электрических режимов эксплуатации (при температуре окружающей среды 25°С).

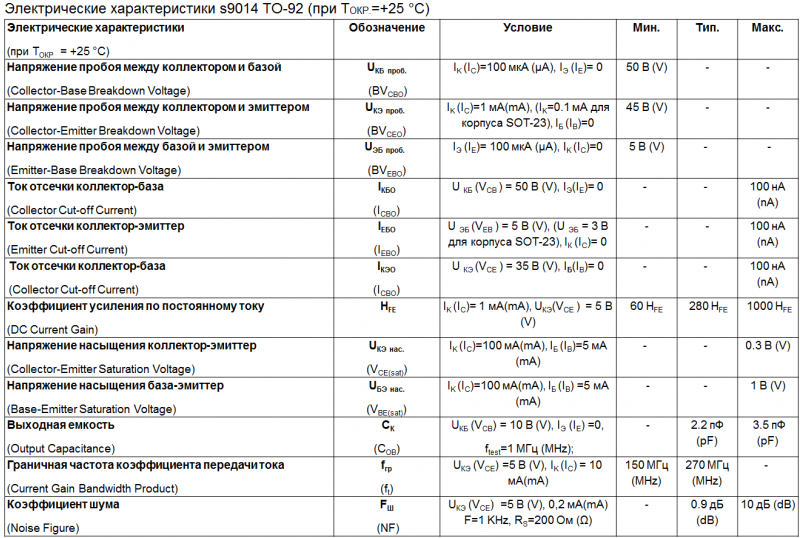

Электрические параметры

Одной из важнейших характеристик для всех высокочастотников является коэффициент шума (F_Ш), во многом он предопределяет возможность применения транзистора в схемах усиления слабых сигналов. Значение F_Ш определяется при заданном сопротивлении источника сигнала (R_s) на частоте генерации 1 кГц. У s9014 коэффициент шума, в параметрах большинства производителей, не превышает 10 дБ. Поэтому этот высокочастотный транзистор относят к малошумящим. Чтобы добиться наименьшего уровня шума, его применяют при пониженных значениях напряжения коллектор-база и тока эмиттера. Температура при этом должна быть низкой, так как при её возрастании собственные шумы транзистора увеличиваются.

Классификация H_FE

Как указывалось ранее, серия s9014 имеет разный коэффициент усиления по току, который может достигать величины в 1000 H_FE. Выбрать транзистор с необходимым коэффициентом усиления можно по следующей классификации.
