Включение и выключение света по хлопку: самостоятельная установка прибора

Схема акустический выключатель

Акустический выключатель состоит из:

• микрофонного усилителя на транзисторах VT1 и VT2;
• одновибратора на триггере DD1.1;
• триггера DD1.2;
• схемы коммутации, состоящей из транзистора VT3 и симистора VS1.

В качестве датчика звука используется малогабаритный громкоговоритель 0,25ГДШ-2 с сопротивлением звуковой катушки 50 Ом. Вместо него можно использовать капсюль ДЭМ-4М либо телефонный капсюль. Конденсатор С2 ограничивает высокочастотную составляющую сигнала, улучшая помехоустойчивость акустического выключателя. Усиленный сигнал с микрофонного усилителя поступает на вход триггера DD1.1, работающего в режиме одновибратора, который вырабатывает одиночный импульс длительностью около 0,5 с.

Этот импульс поступает на вход триггера DD1.2, который имеет два устойчивых состояния. После каждого входного импульса триггер изменяет состояние на противоположное. Сигнал с выхода триггера управляет транзистором VT3, который, в свою очередь, отпирает симистор VS1, в цепи которого включена нагрузка.

Конструкция и детали

Вместо транзисторов VT1-VT3 можно использовать любые п-р-п транзисторы (от коэффициента усиления h2l3 VT1-VT2, если он менее 40, будет зависеть чувствительность акустического выключателя). Стабилитрон VD2 – любой из серии Д814А- Д814Д, либо других серий, с напряжением стабилизации от 8 до 12 В. Конденсатор С7 должен быть с рабочим напряжением не менее 400 В.

Мощность резистора R10 не более 0,25 Вт, он выполняет защитную функцию, в случае пробоя С7 резистор перегорает, защищая схему от повреждения. Вместо конденсатора С7 можно установить резистор 7,5 кОм 7,5 Вт, как показано на рисунок.2, при этом диод VD4 необходимо исключить. При отсутствии такого мощного резистора его можно собрать из четырех последовательно соединенных резисторов ОМЛТ-2 1,8 кОм.

Вместо симистора можно использовать тиристор, в этом случае схема коммутации будет иметь другой вид (изображение 2). В этой схеме использовать гасящий конденсатор вместо резистора не получится из-за наличия диодного моста в цепи питания. Диоды моста выбирают в зависимости от тока нагрузки. Для диодов КД105 нагрузка не должна превышать 60 Вт. Ввиду большого разброса параметров используемых в схеме приборов КУ208 и КУ201 симистор или тиристор необходимо подобрать по минимальному управляющему току включения (максимальной чувствительности).

Определить чувствительность можно, измеряя сопротивление управляющего перехода омметром, чем больше сопротивление, тем чувствительнее прибор. При малой чувствительности силового прибора вырабатываемого схемой тока управления будет недостаточно для отпирания прибора. Чтобы увеличить ток управления, пришлось бы в схеме изображение 1 уменьшить резистор R8 и увеличить емкость С7 (уменьшить R9 в схеме рисунок 2), что привело бы к увеличению потребляемой мощности.

Акустический выключатель собирают на печатной плате размерами 100×40 мм (изображение З). Печатная плата рассчитана на установку симистора КУ208. При работе с акустическим выключателем не забывайте, что схема находится под напряжением сети 220 В / 50 Гц, поэтому необходимо соблюдать меры безопасности, любые действия необходимо выполнять только при отключенном от сети устройстве!

Как подключить?

Рассматриваемый хлопковый выключатель «Экосвет-Х-300-Л» состоит из блока, в котором смонтирована вся схема, и двух пар проводов – белых и чёрных. Белые нужно подключать в электрическую сеть 220 В, чёрные проводки подсоединяются к осветительной нагрузке.

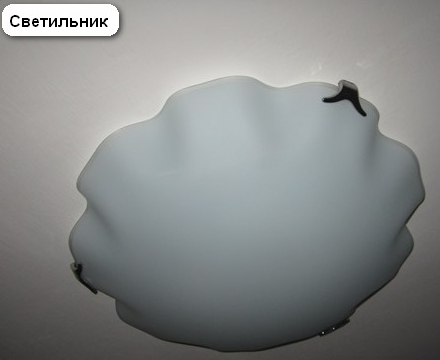

На светильник из распределительной коробки поступают ноль (напрямую) и фаза (через обыкновенный бытовой выключатель). Эти две жилы соединяются с белыми проводками. Можно это сделать старым дедовским методом скрутки, но лучше всё-таки использовать специальные самозажимные клеммы.

Чёрные провода подсоединяются к самому патрону лампы. То есть, при обычной схеме, у вас из питающей сети фаза и ноль приходили бы сразу на патрон лампы, а так вы ещё дополнительно вставили в эту цепь хлопковый (или акустический) выключатель света.

Сам блок нужно закрепить на корпусе осветительного прибора. На блоке имеется регулятор чувствительности, с помощью него можно задать нужный уровень хлопка. Целесообразнее всего задавать, так называемый, средний уровень, чтобы и не слишком лёгкий, иначе выключатель начнёт срабатывать при малейшем похлопывании, и не очень сильный, чтобы ладони себе не отбить.

Питается хлопковый выключатель через обычный клавишный аппарат, установленный на стене. Если понадобится вывести из схемы модное звуковое устройство, достаточно будет отключить клавишный выключатель.

Осталось только экспериментально проверить результаты своего труда. При правильной работе «Экосвет-Х-300-Л» будет реагировать лишь на хлопки ладонями. Постучите молотком, приблизьте к светильнику работающий пылесос, поколотите ложкой в кружке, включите перфоратор, подразните сигналом мобильного телефона. Не знаем, что покажут ваши эксперименты, но бывали случаи, когда хлопковые выключатели срабатывали на звук работающего перфоратора или звонкий стук металлической ложки по кружке. Это лишнее подтверждение тому, что в мире мало существует идеальных вещей, любое устройство, особенно в электротехнике, имеет наряду с достоинствами и ряд недостатков (пусть даже совсем несущественных).

Подключение своими руками

Приемный модуль по размерам не больше спичечного коробка и свободно помещается в монтажной коробке, за колпаком люстры или другом месте вблизи монтажных проводов. Он может устанавливаться на месте старого выключателя и других электроустановочных изделий, предварительно извлеченных из стены. Перед подключением необходимо отключить питание на электрощитке, как того требует техника безопасности, и подключить правильно девайс в электрическую цепь:

1. Необходимо разорвать фазный провод, подходящий к светильнику, и подключить жилы к клеммам Lin и Lout, если изделие одноканальное.
2. В многоканальном выключателе фаза разделяется и через выходные клеммы L1 out, L2 out, …, Lnout подсоединяется к соответствующей группе ламп.
3. Общий ноль Nподается на каждую лампу светильника в обвод устройства или через входные и выходные нулевые клеммы модуля, если это предусмотрено конструкцией.

Сам выключатель можно прикрепить двумя способами:

• на шурупы с дюбелями/саморезы в подрозетник старого выключателя или вновь высверленное отверстие в стене;
• приклеить двухсторонним скотчем, идущим в комплекте с изделием, поверх обоев, облицовочной плитки или на предметы интерьера.

С помощью беспроводных ДВ можно с легкостью управлять источниками света из разных мест, осуществлять коммутацию и изменять яркость свечения светильников или отдельных групп ламп.

Все более популярными становятся беспроводные выключатели с управлением по интернету (WI-FI). Они интегрируются в систему жизнеобеспечения и безопасности «умный» дом в качестве элемента, отвечающего требованиям интеллектуальной технологии.

Принцип работы

Устройство функционирует за счет установленного в нем микроконтроллера. Контроллер санкционирует включение и выключение света по хлопку. Данный прибор при желании можно использовать для контроля за другими электробытовыми устройствами (кондиционерами, вентиляторами и т. п.).

В составе обычного звукового выключателя света имеется электронный микрофон с предусилителем. Этот компонент усиливает поступающий в устройство звук, что позволяет фиксировать даже самые негромкие хлопки. Деятельность усилителя управляется с помощью транзисторов VT1 и VT2. Схема контролируется парой резисторов R2, а для выравнивания сигнала используются диоды VD1 и VD2.

Звук от хлопка проходит через микрофон, там усиливается и трансформируется электрический импульс. Далее происходит выравнивание звука благодаря работе выпрямляющих диодов. Звук находится под контролем резистора (если уровень громкости звука ниже заданного, резистор не допустит срабатывания прибора). Когда выравнивается сигнал на конденсаторе, возрастает напряжение, открывается транзисторный ключ VT3.

Свет отключается и включается после последовательной зарядки и разрядки конденсаторов. По окончании полного цикла деятельности (по еще одному хлопку) резистор и конденсатор C10 разряжаются за четыре секунды. Это приводит устройство к выключению.

Советы

При выборе дистанционного выключателя с акустическим датчиком следует обращать внимание на конструктивные особенности устройства. Наличие встроенного блока питания избавит от дальнейших затрат по приобретению низковольтного источника постоянного тока или батареек

Следует учитывать, что выключатели с диммером используются только с тем типом нагрузки, на которую они рассчитаны. Например, устройства на симисторах не «стыкуются» с энергосберегающими и светодиодными лампами.

Если в устройстве предусмотрено плавное возрастание напряжения, то с люминесцентными лампами такой акустический выключатель работать не будет.

Существующие акустические выключатели по возможностям функционала можно разделить на три основные группы:

1. Самые простые шумовые только замыкают-размыкают сеть, реагируют на громкие звуки выше порогового значения и не обладают защитой от ложных срабатываний.
2. Наиболее сложные хлопковые коммутируют цепь, управляют диммером и таймером, избирательно выделяют звуки определенной частоты и длительности, отфильтровывая акустические помехи.
3. Самые «навороченные» голосовые выполняют все возможные действия, производят спектральный анализ звуков, распознавая с помощью встроенного интеллектуального блока команды и распоряжения, подаваемые голосом.

Стоимость акустических моделей на сегодняшний день вполне приемлема для большинства владельцев домов и  квартир.

Популярные производители

Беспроводную электрическую технику выпускают производители самых разных стран:

1. Фирма Wookee – радиовыключатели с пультом/без пульта работают с 1–6 каналами и  нагрузкой в каждой линии 0,2–0,5 кВт, блок приема радиосигналов размещается в монтажной коробке, дальность действия до 30 м.
2. НПП «Ноотехника» (республика Беларусь) – выключатели с сенсорным или кнопочным пультом ДУ на 1–3 канала отличает отменное качество полимера, изделия снабжены радиодиммером, радиус действия до 50–100 м.
3. Компания СОСО (Голландия) – приемная часть компактных радиовыключателей помещается в обычном патроне люстры и работает с потребителями большой мощности ≤ 3,5 кВт, радиус действия пульта до 30 м.

Где применяется?

Выключатель по хлопку работает с разными лампами – люминесцентными, накаливания, энергосберегающими, галогенными, светодиодными.

Для его нормального функционирования уровень напряжения в сети должен быть 220 В, мощность осветительной нагрузки не должна превышать 300 Вт, допустимая температура – от -20 до +40 градусов.

Хлопковый выключатель имеет размеры, не превышающие обычную спичечную коробку, поэтому его легко можно разместить в основании любого осветительного прибора.

Выключатель света по хлопку рекомендовано устанавливать в помещениях с относительно низким уровнем шума. Например, в жилых и кладовых комнатах, подвальных и подсобных постройках. Если это будут какие-то офисные помещения, мастерские или производственные площадки, где постоянно присутствуют посторонние резкие и громкие шумы, возможно ложное срабатывание устройства.

Лучше всего устанавливать хлопковый выключатель в спальне. Если в комнате имеется только люстра с лампами, и нет прикроватного светильника, то полистав перед сном журнал, не нужно будет вставать, чтобы выключить свет, достаточно просто сделать ладошками хлопок, и он погаснет.

А если у кого-то выключатели ещё расположены, как в старые советские времена, на высоте 1,7 м, то устройство, реагирующее на хлопок, станет незаменимым помощником для детей и людей с ограниченными физическими возможностями.

Есть ещё такой аппарат, как акустический выключатель света. Назначение и принцип действия такие же, как у хлопкового, только он реагирует не просто на хлопки, а на любой шум или даже шорох. Подобные устройства чаще всего применяют для освещения подъездов многоэтажных домов. Пока человек идёт по лестнице или площадке, звенит ключами, открывая дверь, свет горит. Как только люди зашли в свои квартиры, освещение исчезает. Практично и экономично в плане расхода электроэнергии.

В общем, суть вам понятна, основное назначение подобных устройств – включить и отключить освещение дистанционно (на расстоянии). Один раз хлопнули в ладоши (или зашумели) – лампочки загорелись, второй хлопок (или полная тишина) соответственно отключает светильник. С этим всё просто, а вот с конструктивным устройством и схемой уже сложнее.

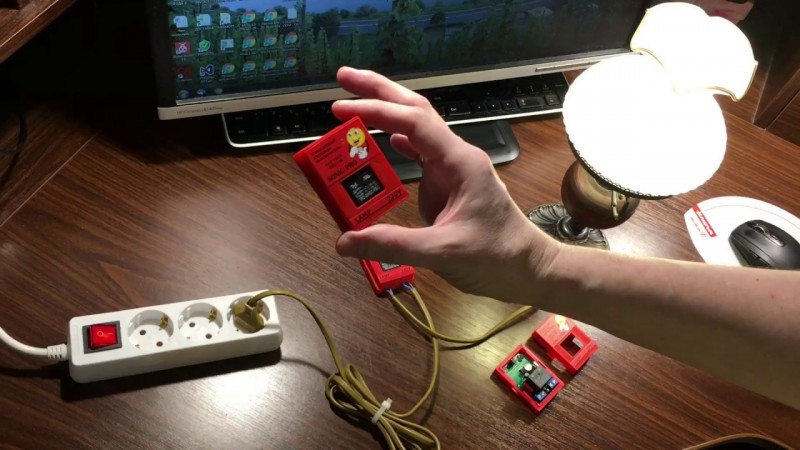

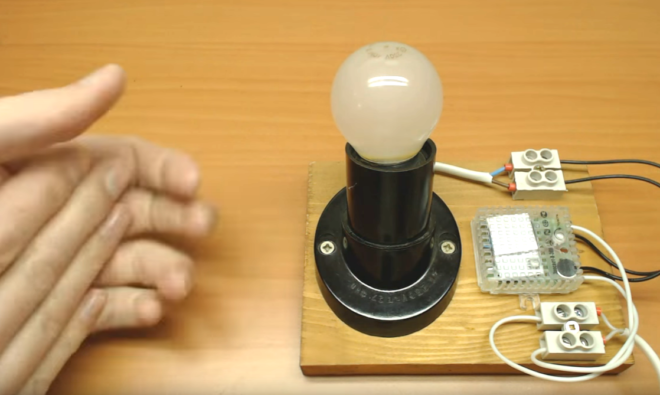

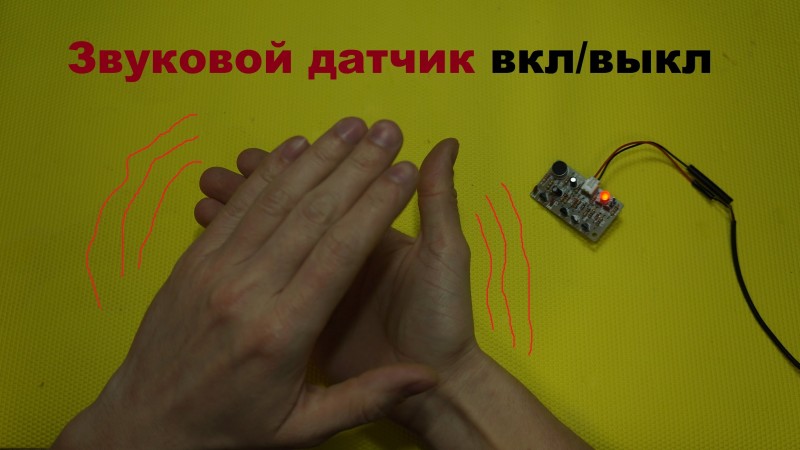

В данном видео демонстрируется работа акустического выключателя:

Настройка

Регулировка изделия производится двумя переменными резисторами. Цель — добиться такого уровня чувствительности, что выключатель не срабатывал на громкую музыку, голос или посторонний шум.

Важно
При установке микрофон должен быть направлен в сторону, откуда идёт звук хлопка.

Вид готового изделия показан на картинке 1.

Почему хлопок в ладоши используется, как сигнал? При ударе ладонями образуется звуковая волна большой амплитуды, хорошо улавливаемая микрофоном. Из-за высокой амплитуды управляющего сигнала вероятность несанкционированного срабатывания исключается. При использовании в схеме микроконтроллера можно заменить управляющую светом команду с хлопка на любой звук или слово. Все нюансы установки хлопкового выключателя вы найдете в отдельном материале.

Применение определённого слова, как команды, вызывает трудности, так как его приходится произносить с определённой интонацией для получения нужной амплитуды.

В любом доме или квартире есть приборы, которые отвечают за освещение — это выключатели. Простые — это клавишные, а те, что посложнее могут быть разными — сенсорные, с подсветкой, светодиодные, проходные, инфракрасные. Обо всех этих видах, а также о том, как они ремонтируются в случае поломки, устанавливаются или меняются, вы можете узнать в отдельных статьях на нашем сайте.

С полученными знаниями вы сможете изготовить этот прибор, который пригодится в хозяйстве.

Разновидности акустических датчиков

При внимательном рассмотрении обнаруживается, что все акустические датчики, с присущим им многообразием, условно можно разделить на три большие группы. Хотя просматривая ассортимент специальных магазинов с подобной техникой, можно легко впасть в заблуждение и решить, что разновидностей гораздо больше:

1. В квартиру небольшой площади, или в функциональное помещение относительно маленького размера, приобретают стандартные датчики. Это приборы, реагирующие только на звук. Самый простой будет включаться от любого звука или шума, но они постепенно выходят из употребления, из-за высокого уровня погрешностей, причиняемого беспочвенного беспокойства. Хлопковый срабатывает от эталонного шума, входящего в общее программирование прибора – погрешности в определении объекта и ненужное включение света в этом случае исключаются устройством конструкции. Свет по хлопку может заменяться на любой другой характерный шум достаточной степени интенсивности.
2. Оптико-акустические датчики – усовершенствованная система, в которой используется не только пойманный шум, но и общий уровень освещенности. В этих приборах вмонтирован фотоэлемент, блокирующий включение света в дневное время. Это дает возможность экономить электроэнергию. Принцип работы диммерного акустического выключателя тоже позволяет анализировать шум и уровень освещенности окружающего пространства, но вместо полного выключения он приглушает искусственное освещение, если отсутствие шума сигнализирует о том, что яркий свет никому не нужен.
3. Менее востребованным стал и третий вид звукового датчика, скомбинированного с датчиком движения. Он реагирует на шум и включает свет при обнаружении перемещений живых существ. на дачном или приусадебном участке, торговых площадях и производствах, применение такого устройства приводит к постоянным включениям света, если по периметру бегают кошки, собаки, полевые грызуны и летают ночные птицы.

Сфера применения

Целесообразность монтажа акустического прибора давно оценили и в бытовом аспекте, и в производственных масштабах. Один из доводов в пользу датчиков звука – продление срока службы источников света, которые в отличие от простых ламп накаливания, не отличаются демократической стоимостью. Монтаж простого или самодельного прибора обходится дешевле, чем замена перегоревших лампочек, оплата электроэнергии по счетчику, цена ее перерасхода.

Использовать звуковые датчики можно:

• в дальних помещениях (комнатах, кладовых, складах, верандах закрытого типа), куда заходят не часто, особенно, в зимнее время;
• в функциональных помещениях лечебных зданий или производства, где выключатель не используется из-за загрязненного состояния рук, или соображений безопасности;
• в переходах (подворотнях, коридорах общественных зданий – офисов, бизнес-центров, государственных учреждений;
• в гаражах, операционных, других помещениях, где установка стандартного выключателя в принципе невозможна.

Включение света по хлопку в жилых комнатах, туалете, ванной и кухне, не очень востребовано. Гораздо чаще оно применяется в коридоре, где свет выключается после того, как человек разделся и вышел в другое место. Например, когда человек сидит на унитазе, он может находиться в спокойном состоянии, и тогда устройство, не улавливая шума от движения, автоматически погасит освещение.

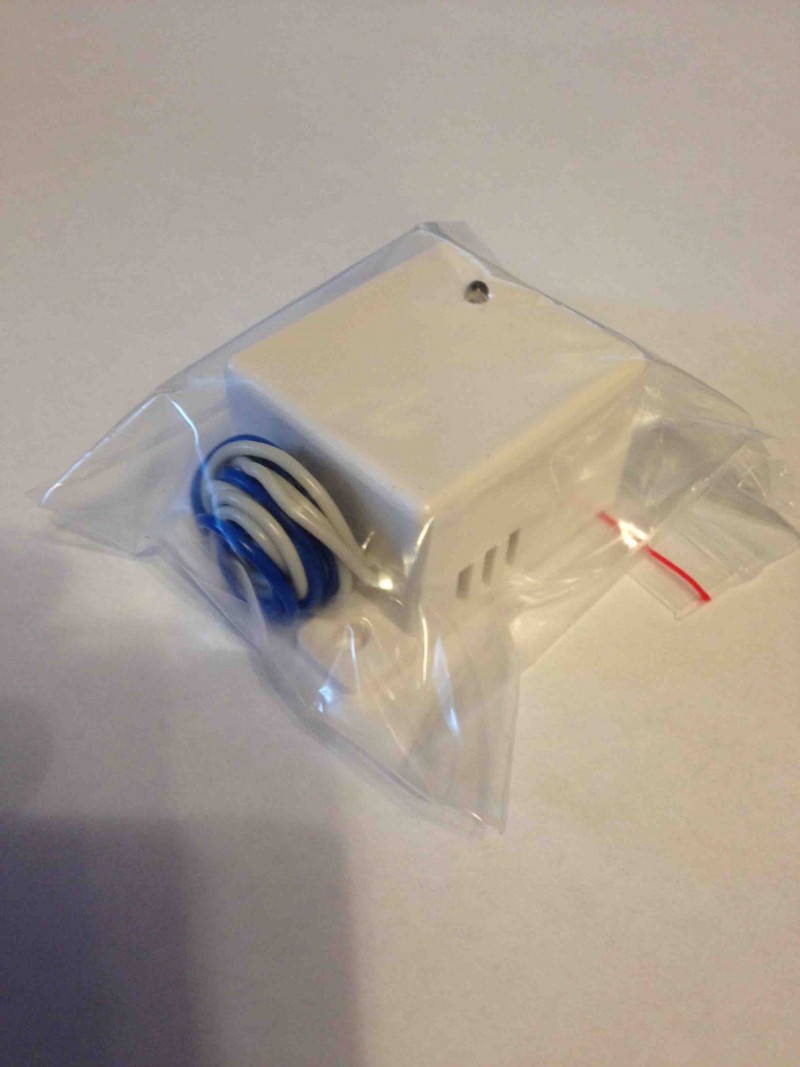

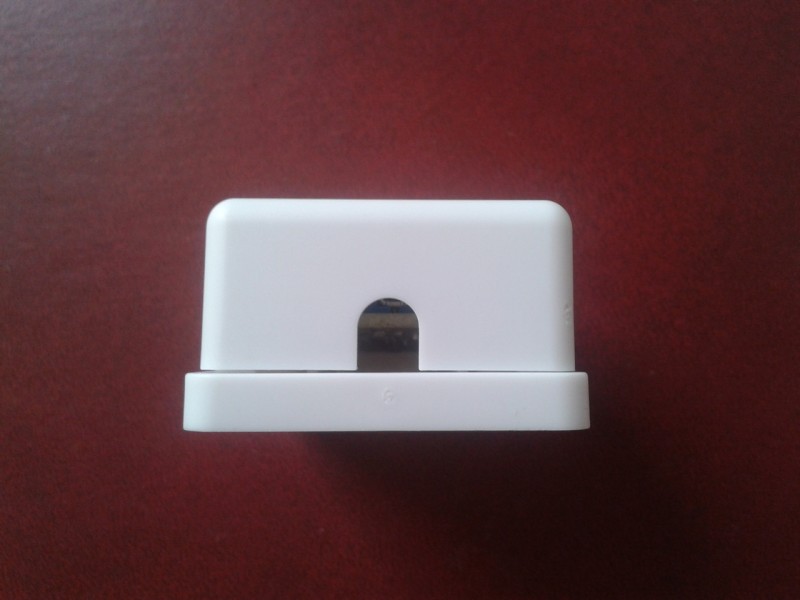

Фото акустического выключателя

Также рекомендуем просмотреть:

• Полировка фар своими руками
• Строительные леса своими руками
• Точилка для ножей своими руками
• Антенный усилитель
• Восстановление аккумулятора
• Мини паяльник
• Как сделать электрогитару
• Оплетка на руль
• Фонарик своими руками
• Как заточить нож для мясорубки
• Электрогенератор своими руками
• Солнечная батарея своими руками
• Течет смеситель
• Как выкрутить сломанный болт
• Зарядное устройство своими руками
• Схема металлоискателя
• Станок для сверления
• Нарезка пластиковых бутылок
• Аквариум в стене
• Врезка в трубу
• Стеллаж в гараж своими руками
• Симисторный регулятор мощности
• Фильтр низких частот
• Вечный фонарик
• Нож из напильника
• Усилитель звука своими руками
• Трос в оплетке
• Пескоструйный аппарат своими руками
• Генератор дыма
• Ветрогенератор своими руками
• Воскотопка своими руками
• Туристический топор
• Стельки с подогревом
• Паяльная паста
• Полка для инструмента
• Пресс из домкрата
• Золото из радиодеталей
• Штанга своими руками
• Как установить розетку
• Ночник своими руками
• Аудио передатчик
• Датчик влажности почвы
• Счетчик Гейгера
• Древесный уголь
• Wi-Fi антенна
• Электровелосипед своими руками
• Ремонт смесителя
• Индукционное отопление
• Стол из эпоксидной смолы
• Трещина на лобовом стекле
• Эпоксидная смола
• Как поменять кран под давлением
• Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях 😉

Схема подключения и монтаж хлопкового выключателя

Устанавливать хлопковый выключатель можно практически где угодно. В этой статье мы расскажем, как установить этот выключатель, который вы видите на фото ниже.

Вот схема хлопкового выключателя, по которой можно провести подключение этого устройства.

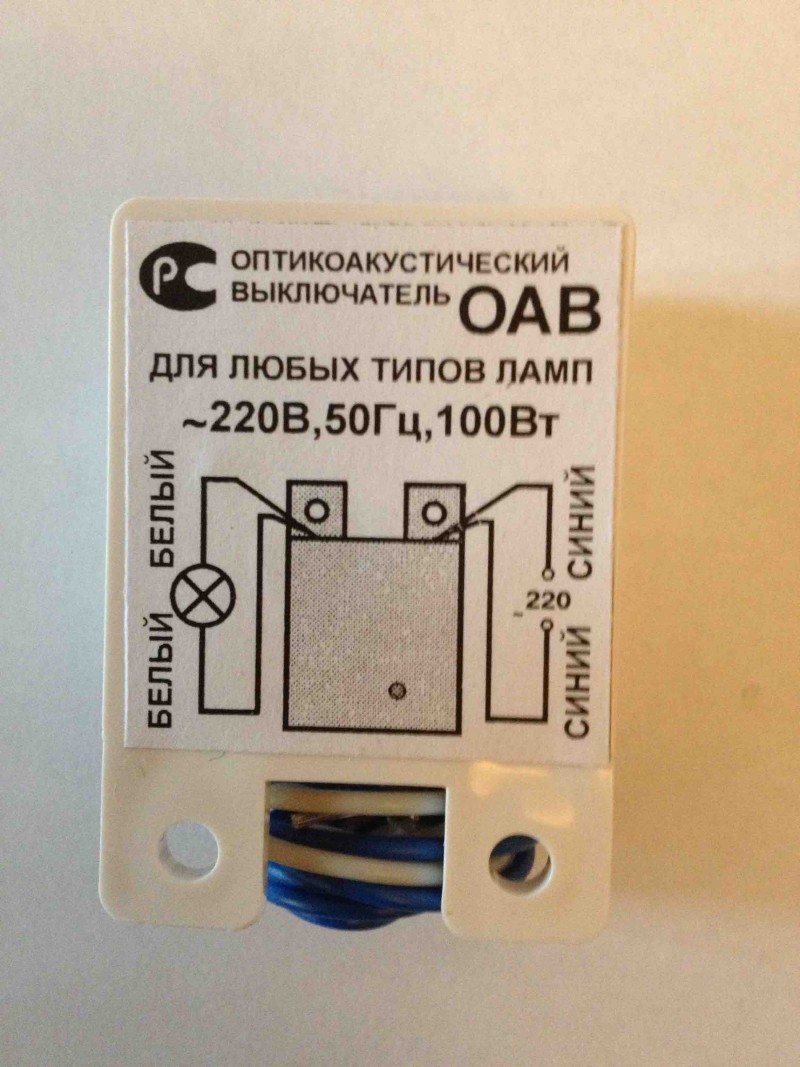

Все белые провода, которые находятся на устройстве необходимо подключить в сеть. К черным проводам необходимо подключить нагрузку. Для соединения медных проводов вам необходимо использовать клеммы. Черные провода вам необходимо подключать к лампе светильника. Эти устройства необходимо подключить параллельно друг с другом. Если вы не поняли как это сделать, тогда прочитайте статью, как подключить выключатель своими руками.

Питание хлопкового выключателя должно идти через одноклавишный выключатель. Если вы желаете вывести его из работы, тогда достаточно будет просто отключить одноклавишный выключатель.

На этом устройстве вы легко можете настроить звуковую чувствительность. Лучше всего устанавливать средний звук.

Как работает акустический выключатель

Алгоритм работы простейшего акустического выключателя выглядит так: когда раздается хлопок – лампа включается, при следующем хлопке – она гаснет и так повторяется все время. При этом в любом состоянии лампочка может находиться бесконечно долго. Мы же соберем более продвинутое устройство.

Первый алгоритм работы нашего акустического выключателя функционирует таким образом: один хлопок – зажигается одна лампа, второй – вторая, третий – третья, четвертый – все лампы гаснут. Далее все повторится снова.

Второй алгоритм – все происходит в обратной последовательности: первый хлопок – включаются три лампы, второй – одна гаснет и остаются светиться две лампы, третий – остается светиться одна лампа, четвертый – все лампочки выключаются. Такой вариант хорошо подходит для «ночника», поскольку с каждым хлопком свет становит тусклее, а затем гаснет.
