Схемы плавного включения и выключения светодиодов

Существует два популярных и доступных для самостоятельного изготовления варианта схем плавного розжига для светодиодов:

1. Простейшая.
2. С функцией установки периода пуска.

Рассмотрим, из каких элементов они состоят, каков алгоритм их работы и главные особенности.

Простая схема плавного включения выключения светодиодов

Только на первый взгляд схема плавного розжига, представленная ниже, может показаться упрощенной. В действительности она весьма надежна, недорога и отличается множеством преимуществ.

В ее основе лежат следующие комплектующие:

1. IRF540 – транзистор полевого типа (VT1).
2. Емкостный конденсатор на 220 мФ, номиналом на 16 вольт (C1).
3. Цепочка резисторов на 12, 22 и 40 килоОм (R1, R2, R3).
4. Led-кристалл.

Устройство работает от источника питания постоянного тока на 12 В по следующему принципу:

1. При запитывании цепи через блок R2 начинает течь ток.
2. Благодаря этому элемент C1 постепенно заряжается (повышается номинал емкости), что в свою очередь способствует медленному открыванию модуля VT.
3. Увеличивающийся потенциал на выводе 1 (затворе полевика) провоцирует похождение тока через R1, что способствует постепенному открыванию вывода 2 (стока VT).
4. Как результат, ток переходит на исток полевого блока и на нагрузку и обеспечивает плавный розжиг светодиода.

Процесс угасания лед-элемента идет по обратному принципу – после снятия питания (размыкания «управляющего плюса»). При этом конденсаторный модуль, постепенно разряжаясь, передает потенциал емкости на блоки R1 и R2. Скорость процесса регламентируется номиналом элемента R3.

Основным элементом в системе плавного розжига для светодиодов является транзистор MOSFET IRF540 полевого n-канального типа (как вариант можно использовать российскую модель КП540).

Остальные компоненты относятся к обвязке и имеют второстепенное значение. Поэтому нелишним будет привести здесь его основные параметры:

1. Сила тока стока – в пределах 23А.
2. Значение полярности – n.
3. Номинал напряжения сток-исток – 100В.

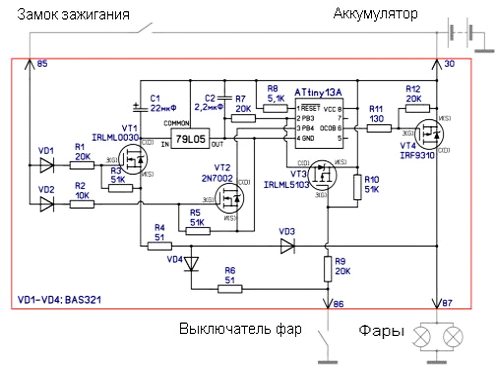

Доработанный вариант с возможностью настройки времени

Нередко возникает необходимость изменения периода плавного розжига светодиодов. Рассмотренная выше схема не дает такой возможности. Поэтому в нее нужно внедрить еще два полупроводниковых компонента — R4 и R5. С их помощью можно задавать параметры сопротивления и тем самым контролировать скорость зажигания диодов.

Приведенные выше версии схем предполагают управление по плюсу, однако в некоторых ситуациях требуется контроль по минусу. В таком случае система будет иметь обратную полярность. Поэтому в ней нужно поставить конденсатор наоборот – чтобы плюсовой заряд шел на транзисторный исток. Кроме того, необходимо заменить и сам транзистор, теперь он должен быть p–канального типа, к примеру, IRF9540N.

Подключение своими руками

В первую очередь, нужно сказать, что разобрав диммер, каждый сможет понять, что его подключение не сложнее, чем обычного выключателя.

Давайте составим пошаговую инструкцию, пользуясь которой, каждый сможет получить желаемый результат:

Первый и самый важный шаг – обесточить розетку

Это мера безопасности, ведь работать необходимо с оголенными проводами, а получить удар 220в – не самое приятное.

Ослабляем винты на клеммах.

Далее подключаем 2 провода выключателя, к проводам от старого выключателя (важно не забывать и соблюдать полярность, иначе, в лучшем случае, все придется переделывать).

Снимаем верхнюю рамку и устанавливаем устройство со специально отведенное место в стене.

Привинчиваем винты монтажных лапок.

Крепим верхнюю рамку (коробку).. После этого можно подключать электричество, и проверить результат

Процедура легкая и не займет более 10-15 минут. Но если нет уверенности, то необходимо пригласить мастера, который за небольшую плату сделает все сам

После этого можно подключать электричество, и проверить результат. Процедура легкая и не займет более 10-15 минут. Но если нет уверенности, то необходимо пригласить мастера, который за небольшую плату сделает все сам.

Для чего используется

Одной из причин, приводящих к поломке ламп накаливания, является резкий скачок тока, который происходит при включении. Этот факт нужно учитывать, отвечая на вопрос, как работает плавное включение ламп.

Если вольфрамовая нить лампы не нагрета, оставаясь в холодном состоянии, то у нее все равно присутствует некоторое сопротивление. Причем его величина достаточно высока, например для изделия с мощностью 75 Вт она равна 52,4 Ом. Можно рассчитать, что при стандартном напряжении в 220 В сила тока составит 4,19 А.

Теперь важно понять, что такой ток будет протекать определенный отрезок времени. Примерно он равен чуть менее секунды и зависит от того, как прогревается вольфрамовая нить.

Как только ее температура возрастает, одновременно увеличится сопротивление. В результате сила тока будет многократно ниже первоначальной, пусковой величины.

По какому принципу работает схема

Для неопытного мастера, который впервые увидит схему плавного розжига и затухания светодиодов, она может показаться сложной, но это не так. Кроме своей простоты, она отличается надёжностью и невысокими затратами на реализацию.

Рис.1 – схема для осуществления плавного возгорания диодов.

Сначала ток подаётся на второй резистор, таким образом обеспечивается зарядка конденсатора C1. На конденсаторе показатели не изменяются мгновенно, за счет чего происходит плавное открытие транзистора в VT1. К затвору ток подаётся через первый резистор. Это провоцирует рост потенциала (положительного) на полевом транзисторе (его стоке). За счет этого светодиод включается плавно.

Когда происходит отключение, это приводит к обрыву соединений. Конденсатор постепенно разрядится, передавая энергию на резисторе R1 и R3. Скорость разрядки определяют по номиналу третьего резистора. Величина показателя сопротивления, определяет полученную энергию транзистором. То есть насколько быстро будет происходить затухание или розжиг.

Можно ли сделать своими руками

Плату по описанной выше схеме можно сделать своими силами. Но, если нет опыта работы с транзисторами, светодиодами и резисторами, лучше приобрести блок в магазине. Сборка своими руками обойдётся намного дешевле. Если знать все тонкости, на работу уйдёт не более 1 часа. Для этого следует знать, как подобрать необходимые элементы и иметь оборудование, чтобы качественно выполнить соединения.

Что понадобиться для работы

Для изготовления устройства для плавного розжига светодиодов своими руками понадобится следующее:

• припой и паяльник;
• светодиоды;
• резисторы;
• конденсатор;
• транзисторы;
• корпус для размещения необходимых элементов;
• для создания платы требуется кусок текстолитового листа.

Рис.2 – текстолитовый лист для пайки.

Ёмкость рекомендуемого конденсатора – 220 mF. Напряжение не более 16V. Номиналы резистора:

• R1 – 12 kOm;
• R2 – 22 kOm;
• R3 – 40 kOm.

При сборке блоке желательно использовать полевой транзистор «IRF540».

Пошаговая инструкция изготовления своими руками

Для создания блока с плавным розжигом мастер должен уметь паять и знать принцип работы схемы и каждого из её элементов. Первый этап – это изготовление платы. Для начала на текстолите необходимо обозначить границы. После этого можно начать вырезать лист по контурам. Далее заготовку следует проштукатурить с помощью наждачной бумаги (зернистость P800-1000).

На следующем этапе нужно распечатать схему (слой с дорожками). Для этого используют лазерный принтер. Такую схему для распечатки можно найти в интернете. Лист А4 малярным скотчем приклеивается к глянцевой бумаге (например, с журнала). Затем следует приступить к распечатке изображения.

Рис.3 – схема после распечатки.

На лист схема приклеивается с помощью прогревания утюгом. Чтобы плата остыла, её нужно поместить в холодную воду на несколько минут, и после этого, снять бумагу. Если сразу она не отслаивается, это необходимость делать постепенно, сдирая пальцами.

Теперь понадобится двусторонний скотч чтобы приклеить плату к пенопласту такого же размера и поместить в раствор хлорного железа на 5-7 минут. Чтобы не передержать плату, её нужно периодически доставать и смотреть на состояние. Для ускорения процесса вытравливания можно иногда покачивать емкость с жидкостью. Когда лишняя медь стравиться, плату необходимо отмыть в воде.

Рис.4 – плата в растворе хлорного железа.

Следующий этап – это зачистка дорожек с помощью наждачной бумаги. Далее можно приступать к просверливанию дырочек для установки элементов платы. Для этого подойдут сверла диаметром до 1 см. Далее плату нужно облудить. Для этого её можно смазать флюсом, после чего облудить паяльником. Чтобы не спровоцировать перегрев или разрыв цепи, паяльник постоянно должен находиться в движении.

Рис.5 – подготовленная плата к установке элементов.

Следующий этап – это установка элементов по схеме. Чтобы было понятнее, на бумаге можно распечатать ту же схему, но со всеми необходимыми обозначениями. После пайки необходимо полностью избавиться от флюса. Для этого плату можно протереть растворителем 646. Затем её можно прочистить зубной щеткой. Когда блок хорошо просохнет, следует приступить к проверке. Для этого постоянный плюс и минус необходимо подключить к питанию. При этом, управляющей плюс трогать не стоит.

Рис.6 – проверка корректности работы платы.

Вместо светодиодов для проверки лучше использовать мультиметр. Если возникнет напряжение, это значит, что плата коротит. Это может происходить из-за остатков флюса. Чтобы избавиться от проблемы, достаточно прочистить плату ещё раз. Если напряжения нет, блок готов к использованию.

Способы реализации плавного включения

Прежде чем определиться со способами реализации плавного запуска, необходимо выяснить, как работают УВПЛ. Принцип действия приборов этого типа основывается на способности сначала понижать, а затем постепенно повышать напряжение до оптимальной величины. Устройство подключается в разрыв провода между лампой (светильником) и выключателем.

При подаче напряжения его величина повышается за счет схем плавного запуска. Они могут быть собраны на транзисторах, симисторах или тиристорах по схемам ФИР (фазоимпульсный регулятор). Скорость повышения напряжения может варьироваться в пределах нескольких секунд: многое зависит от того, по какой схеме был собран прибор. Мощность нагрузки чаще всего не превышает 1400 Вт.

Блок питания

Блок защиты выступает в роли устройства, обеспечивающего плавное включение. Применение приспособления одновременно с лампой позволяет постепенно понизить напряжение, поступающее к осветительному прибору. Вольфрамовая нить в этом случае не испытывает большой нагрузки, что позволяет продлить ее срок эксплуатации.

По мере того, как электрический ток проходит сквозь блок, напряжение падает (с 220 В до 170 В). Скорость варьируется в пределах 2-4 секунд. Использование блока защиты по назначению приводит к снижению потока света на 50-60%. Устройства Uniel Upb-200W-BL выдерживают до 220 В, поэтому необходимо подключать к ним лампочки такой же мощности.

Устройство можно устанавливать рядом с выключателями или приборами освещения.

Устройство плавного включения

Механизм действия устройства плавного включения ламп накаливания (УПВЛ) такой же, как и у защитных блоков. Прибор имеет весомое преимущество – небольшой размер, поэтому его можно устанавливать в подрозетник (за выключатель), внутри распределительной коробки и потолочной лампы (под колпак). Подключение УПВЛ должно осуществляться последовательно, начиная с соединения прибора к фазному проводнику.

Диммирование

Диммеры обладают способностью регулировать электрический ток, поэтому эти приборы часто устанавливают в жилых помещениях. Устройства меняют яркость света, который дают галогеновые, светодиодные или лампы накаливания.

Реостат или переменный резистор считают простейшим диммером. Прибор был изобретен в 1847 году Кристианом Поггендорфом. С его помощью можно регулировать силу электрического тока и напряжение. Устройство состоит из нескольких деталей:

• проводник;
• регулятор сопротивления.

Сопротивление меняется плавно. Чтобы уменьшить яркость света, напряжение снижают. В этом случае величины, обозначающие силу тока и сопротивление, будут высокими, что спровоцирует перегрев осветительного прибора.

К диммерам относят также автотрансформаторы. У этих приборов коэффициент полезного действия достаточно высок. Напряжение подается неискаженным, частота оптимальная – не более 50 Гц. Существенный минус автотрансформатора – большой вес. Чтобы управлять ими, человек должен приложить максимум усилий.

Электронный вариант – наиболее простой и доступный прибор, с помощью которого можно контролировать силу тока. Основная деталь компактного устройства – переключатель (ключ), которым управляют тиристорными, симисторными и транзисторными полупроводниками.

Выделяют несколько способов регулирования диммера:

• по переднему фронту;
• по заднему фронту.

Подающееся на лампы накаливания напряжение можно регулировать обоими способами.

Метки: освещение, плафон, плавный пуск
