Схема подключения лампы дрл и устройство лампы

Схема подключения лампы ДРЛ через дроссель

Существует множество объектов, где требуются приборы освещения с высокой мощностью свечения. Одновременно они должны быть экономичными, обладать продолжительным сроком эксплуатации. Этим требованиям в полной мере соответствуют лампы ДРЛ. Мощность ламп ДРЛ находится в пределах 50-2000 Вт, для их работы необходима однофазная сеть на 220 В и частотой 50 Гц.

Важнейшей деталью ДРЛ является дроссель, без которого они просто не смогут работать. Дело в том, что в процессе запуска и последующей работы, данные осветительные приборы попадают под влияние непостоянных пусковых токов и сопротивлений. Поэтому для ограничения рабочего тока, осуществляется подключение ДРЛ через дроссель, представляющий собой разнородный балласт в виде катушек индуктивности. В момент запуска они обладают высоким сопротивлением. При разжигании лампы в газовой среде наступает электрический пробой, приводящий к возникновению дугового разряда.

В процессе зажигания лампы, ионизированный газ под действием дугового разряда теряет свое сопротивление во много раз. По этой причине происходит возрастание тока с одновременным выделением тепла. Если величину тока не ограничить, под его действием мгновенно возникнет перегретая газовая среда. Внутренние детали окажутся поврежденными, и осветительный прибор полностью выйдет из строя. Для предотвращения негативных последствий используется схема подключения лампы ДРЛ вместе с дросселем, создающим необходимое сопротивление.

Подключение лампы ДРЛ через дроссель, подключается последовательно с лампой. Его реактивное сопротивление тесно связано с параметрами катушки индуктивности. То есть, 1 генри индуктивности способен пропустить 1 А тока при напряжении 1 В. Основными характеристиками катушки являются площадь сечения медного проводника и количество его витков, а также материал сердечника и поперечное сечение магнитопровода. Большое значение имеет величина электромагнитного насыщения.

Следует учитывать, что катушка индуктивности обладает и активным сопротивлением. Это необходимо учитывать при расчетах балласта к каждому типу лампочек ДРЛ, поскольку от мощности светильника будут зависеть размеры самого дросселя. Для более правильного подключения дросселя к ДРЛ, следует рассмотреть простейшую схему, обеспечивающую появление тлеющего разряда и его дальнейший переход в электрическую дугу. Такое подключение дает возможность с помощью индуктивности дросселя ограничить рабочий ток в светильнике до нужного значения. В этом случае гарантируется продолжительная устойчивая работа лампы, без их-либо сбоев.

Подобная схема включения лампы ДРЛ считается наиболее простой. В ее состав входит сама лампа и дроссель, соединенные последовательно между собой. Получившаяся цепь подключается к электрической сети 220 В со стандартной частотой 50 Гц. Таким образом, светильники ДРЛ могут без проблем использоваться и в домашних условиях. Дроссель для ламп ДРЛ в данной схеме выполняет функции стабилизатора и корректировщика работы. Его использование позволяет точно ответить на вопрос, почему моргают лампы ДРЛ без дросселя, поскольку именно этот прибор обеспечивает ровный и устойчивый свет. Без него невозможно нормальное подключение и запуск рабочего процесса.

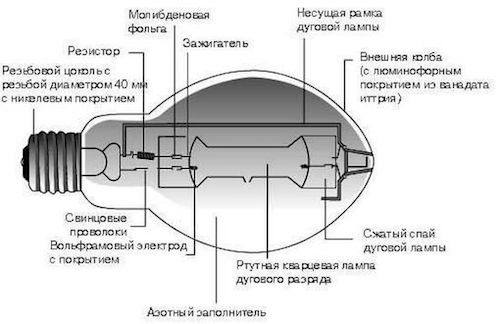

Устройство и принцип работы ДРЛ

Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути. В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов. Ртуть применяется для изменения величины потенциала при разряде.

Основные функциональные части обычной ДРЛ

• Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты — точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
• Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них — основные, а два других — дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
• Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.

Довольно простой. Питание осуществляется от сетевого напряжения. После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы. Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.

Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения — увеличивается.

Горелка изготовлена из прозрачного материала — кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.

Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя — ограничение тока, поступающего на лампочку. В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой. Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.

Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.

Дроссель

По поводу качества дросселей и почему они выходят из строя в новых светильниках.

Современные компактные балластные дросселя, в большинстве своем изготовлены намоткой одной катушки, в навал, без межслойных изоляционных прокладок. Плюс, пропитаны кое-как лаком, без защиты обмотки защитным компаундом.

Стоит попасть сырости в корпус со схемой и жди беды. Советские большие дросселя мотались только двухстержневой двухкатушечной конструкции, каждая из которых имела межслойную картонную изоляцию.

Отсюда и практически их вечность. Но современные маркетологи и производители в этом, к сожалению не заинтересованы.

Достоинства и недостатки

Из преимуществ изделий отметим следующее:

1. Достаточная световая отдача на фоне низкой стоимости.
2. Независимость от наличия атмосферных осадков.
3. Продолжительный эксплуатационный срок — от 20 000 часов и выше.
4. Практически полное совпадение спектра излучения с естественным освещением.
5. Малые габариты.

Недостатки хоть и незначительные, но их намного больше:

1. Существенная разница в цене по сравнению с более качественными разновидностями ДРЛ.
2. В процессе эксплуатации формируется озон.
3. Лампы с вольфрамовыми нитями значительно дешевле и компактнее.
4. Со временем люминофор устаревает, что приводит к ухудшению излучаемого спектра.
5. Из-за использования ртути требуется специальная утилизация.
6. Задержка при включении.
7. Требуется несколько минут до выхода на номинальный режим.
8. Низкое качество испускаемого света.
9. Дополнительное мерцание при работе.
10. Рекомендуется устанавливать на потолке на высоте не ниже 4 м.
11. Функционируют исключительно от переменного тока.

Осветительные приборы на основе дуговых ртутных люминесцентных ламп — одно из самых экономичных решений для освещения промышленных объектов, открытых территорий (паркингов), складских помещений и внутреннего двора загородного дома. Отдельные модели в составе столбовых фонарей сочетают высокую мощность и декоративный внешний вид.

{SOURCE}

Устройство и принцип работы ДРЛ

Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути. В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов. Ртуть применяется для изменения величины потенциала при разряде.

Основные функциональные части обычной ДРЛ

• Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты — точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
• Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них — основные, а два других – дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
• Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.

Принцип работы ДРЛ довольно простой. Питание осуществляется от сетевого напряжения. После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы. Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.

Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения – увеличивается.

Горелка изготовлена из прозрачного материала – кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.

Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя – ограничение тока, поступающего на лампочку. В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой. Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.

Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.

Принцип работы лампы ДРЛ

Каждая горелка изготавливается из прозрачного тугоплавкого материала, устойчивого к химическим воздействиям. Для этого используются керамические материалы или кварцевое стекло. Инертный газ, закачиваемый внутрь, имеет точную дозировку. Окончательный дуговой электрический разряд создается путем добавления металлической ртути, обеспечивая нормальное свечение лампы.

Запуск выполняется с помощью зажигающих электродов. Когда к лампочке подается питающая электрическая энергия, происходит создание тлеющего разряда между зажигающим и основным электродом, которые расположены очень близко относительно друг друга. В результате, происходит накопление носителей зарядов, достаточных для появления пробоя на расстоянии между первым и вторым основным электродом. Тлеющий разряд в самые короткие сроки принимает дуговую форму.

Устойчивый свет и работа лампы типа ДРЛ начинается примерно через 10-15 минут, после подачи электроэнергии. В течение этого времени ток, протекающий в лампочке, значительно выше номинального значения и ограничивается сопротивлением, находящимся в пускорегулирующей аппаратуре. Продолжительность пуска напрямую зависит от температуры наружной среды. При низких температурах пусковой режим становится более продолжительным.

В процессе горения, излучение электрического разряда становится голубым или фиолетовым, благодаря свечению люминофора. Происходит смешивание зеленовато-белого света горелки и красноватого люминофорного свечения. Получается яркий цвет, приближающийся к белому. Следует учитывать наличие колебаний напряжения электросети, оказывающих влияние на световой поток. При низком напряжении лампочка ДРЛ может попросту не запуститься, а та, которая горит — может погаснуть.

Рассматривая принцип работы ртутных газоразрядных ламп (ДРЛ), следует учитывать ее сильный нагрев во время работы. Поэтому конструкция приборов освещения с такими лампами предусматривает использование термостойких проводов и качественных контактов, устанавливаемых в патроне. В процессе нагревания происходит рост давления внутри горелки с одновременным ростом пробойного напряжения. Из-за этого нагретая лампа может не включиться. Прежде чем производить повторное включение, нужно дать ей остыть.

Разновидности ДРЛ

Существует несколько основных типов ДРЛ-лампы:

1. Стандартная дуговая ртутная люминесцентная — характеризуется слабой цветопередачей, а во время свечения выделяется большое количество тепла. Для выхода на рабочий режим требуется около пяти минут с момента включения в сеть. Крайне неустойчивы к перепадам напряжения, поэтому эксплуатация допустима в цепях с постоянным источником питания. В конструкциях, в которых используются данные лампы, обязательно должны быть термостойкие провода.
2. Дуговая ртутная эритемная вольфрамовая (ДРВЭД) — лампа, функционирующая без дросселя. Подключается через активный балласт так же, как и стандартные лампочки накаливания. За счет наличия йодидов металлов повышается светопередача и уменьшается потребление электроэнергии. Для большей яркости используется увиолевое стекло. Лучше всего подходят для комнат с недостатком естественного освещения.
3. ДРЛФ — усовершенствованная ДРЛ, используемая для ускорения фотосинтеза растений. Изнутри колба покрывается отражающим материалом, благодаря чему лампочка и получила свое второе название — рефлекторная. Идеально подходит для подключения к сети переменного тока. Применяется в парниках и теплицах, где требуется дополнительный источник света.
4. Дуговая ртутная вольфрамовая — повышенная световая отдача, большая продолжительность эксплуатации без пускорегулирующего аппарата. Отличный вариант для освещения улиц, паркингов, открытых площадок и т. п.

• https://lampagid.ru/vidy/lyuminestsentnye/drossel-dlya-drl
• https://fb.ru/article/336784/lampa-drl—harakteristiki-osobennosti-printsip-deystviya-i-otzyivyi
• http://proosveschenie.ru/proizvodstvennye-pomeshheniya/pravilnoe-podklyuchenie-lampy-drl.html
• https://www.asutpp.ru/lampy-drl.html
• https://svetosmotr.ru/5-oshibok-pri-podklyuchenii-lampy-dnat/
• https://220.guru/osveshhenie/istochniki-sveta/lampa-drl.html
• https://strojdvor.ru/elektrosnabzhenie/texnicheskie-parametry-i-sxemy-podklyucheniya-lamp-drl/
• https://lampaexpert.ru/vidy-i-tipy-lamp/fitolampy/drl-125-250-400-vatt-harakteristiki

Выводы

Так как скоро ДРЛ будет повсеместно запрещено, уже пришло время выбрать им альтернативу.

Эти лампы довольно долго использовались, но их история уже завершается.

В настоящее время, они активно вытесняются светодиодной продукцией. Экономически светодиодное освещение окупается в первый же год эксплуатации. Применение ДРЛ можно обосновать только сомнительной экономической целесообразностью – низкой ценой на момент приобретения.

24 сентября 2014 года Российская Федерация подписала Минаматскую конвенцию по ртути. С 2020 года законодательно запрещен импорт, экспорт ртутьсодержащих приборов. Ртутные лампы подпадают под действие этого документа.
