Схема подключения лампы зарядки ваз 2106

Неисправности генератора на ВАЗ 2106

Как и любой другой механизм в составе транспортного средства, генератор «шестёрки» может некорректно работать, ломаться и выходить из строя. Однако крайне редки случаи неожиданных поломок, так как водитель всегда может отследить возникновение «болезни», заметив её первые признаки.

Загорелась контрольная лампа зарядки

На панели приборов расположена лампа, отражающая работоспособность генератора. Она может как моргать, так и гореть в постоянном режиме. В любом случае, срабатывание этого индикатора считается первым сигналом неполадок в работе генератора.

Не заряжается аккумулятор

Генератор может работать, но зарядка на АКБ не идёт. Это основная проблема Г-221.

Аккумулятор выкипает

При некачественном подключении генератора возможна проблема с АКБ.

Генератор работает очень шумно

Сам по себе прибор должен издавать звуки при работе, так как ротор постоянно вращается. Однако если звук работы чрезвычайно громок, необходимо остановиться и выяснить, в чём дело.

Какие генераторы можно установить на «шестёрку»

Конструктивно ВАЗ 2106 готов к тому, чтобы на него поставить генератор, не предусмотренный заводом-производителем. Возникает вопрос, зачем вообще менять «родной» Г-221? На самом деле для своего времени этот генератор был оптимальным прибором, так как в советских «Жигулях» использовалось небольшое количество электрических приборов.

Однако с течением времени ВАЗ 2106 стал оснащаться более современными устройствами, каждое из которых требует «своей доли» энергии. К тому же водители подключают к АКБ навигаторы, камеры, насосы, мощные аудиосистемы и прочие устройства, из-за чего генератору становится сложно вырабатывать необходимое количество тока.

На сегодняшний день на ВАЗ 2106 можно поставить следующие виды генераторов:

1. Г-222 — это генератор с «Лады Нивы», который рассчитан на более высокие нагрузки и выдаёт 50 ампер тока. В конструкции Г-222 уже есть своё реле регулятора, поэтому при установке на ВАЗ 2106 нужно будет реле убрать.
2. Г-2108 может быть установлен как на «шестёрку», так и на «семёрку» и «восьмёрку». Устройство в штатном режиме работы выдаёт 55 ампер тока, чего даже по современным меркам вполне достаточно для функционирования всех электронных приборов в авто. По форме и крепежу Г-2108 идентичен штатному Г-221, поэтому с заменой не возникнет никаких проблем.

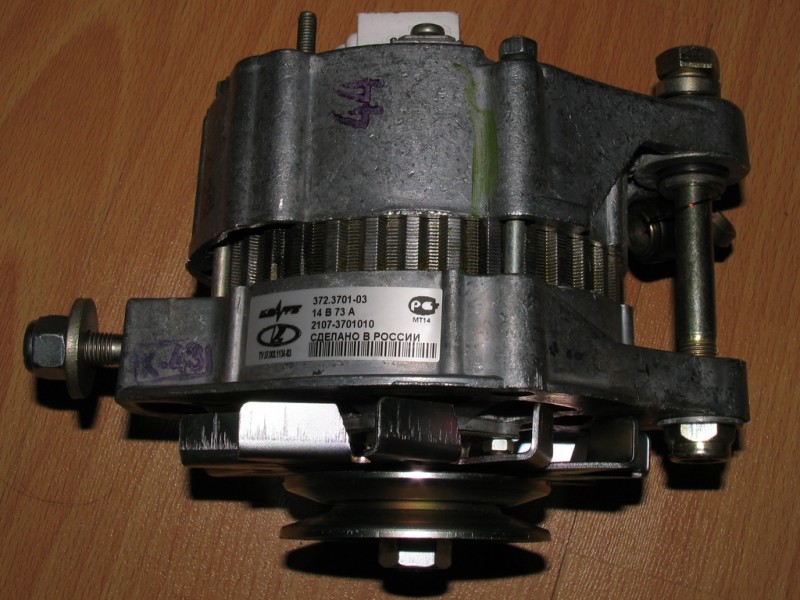

3. Г-2107–3701010 выдаёт 80 ампер и предназначен для любителей качественной акустики и дополнительных электронных приборов в машине. Единственный нюанс: генератор для ВАЗ 2106 придётся немного доработать, так как реле регулятора не подходит для этой модели.

Фотогалерея: генераторы, которые можно поставить на ВАЗ 2106

Таким образом, водитель «шестёрки» сам может решить, какой именно генератор можно поставить на машину. Выбор в конечном итоге зависит только от потребляемой мощности авто.

Устройство генератора ВАЗ 2101

Для своего времени конструкция генератора Г-221 оказалась довольно удачной. Он без доработок устанавливался и на последующие модели завода — ВАЗ 2102 и ВАЗ 2103. При должном обслуживании и своевременной замене вышедших из строя элементов он мог эксплуатироваться долгие годы.

Конструктивно генератор Г-221 состоит из следующих основных элементов:

• ротор;
• статор;
• реле регулятора;
• полупроводниковый мост;
• щётки;
• шкив.

Кронштейн жёстко фиксирует генератор даже при движении по неровным дорогам

Ротор

Ротор — подвижная часть генератора. Он состоит из вала, на рифлёную поверхность которого напрессована стальная втулка и клювообразные полюсы. Эта конструкция выполняет функции сердечника электромагнита, вращающегося в двух шариковых подшипниках. Подшипники обязательно должны быть закрытого типа. В противном случае из-за недостатка смазки они быстро выйдут из строя.

Ротор (якорь) представляет собой подвижную часть генератора

Шкив

Шкив можно считать как частью генератора, так и отдельным элементом. Он устанавливается на вал ротора и при необходимости легко снимается. Шкив при работающем двигателе вращается коленвалом через ремень и передаёт вращающий момент ротору. Чтобы шкив не перегревался, на его поверхности имеются специальные лопасти, обеспечивающие естественную вентиляцию.

Шкив генератора приводится во вращение коленчатым валом через ремень

Статор с обмотками

Статор состоит из ряда специальных пластин, изготовленных из электротехнической стали. Для повышения устойчивости к нагрузкам в четырёх местах по наружной поверхности эти пластины соединены сваркой. На них в специальные пазы уложена обмотка из медной проволоки. Всего статор содержит три обмотки, каждая из которых состоит из двух катушек. Таким образом, для выработки генератором электричества используется шесть катушек.

Статор состоит из пластин, изготовленных из электротехнической стали, на которые укладывается обмотка из медной проволоки

Реле регулятора

Реле регулятора — это маленькая пластинка с электрической схемой внутри, предназначенная для контроля напряжения на выходе генератора. На ВАЗ 2101 реле расположено вне генератора и крепится на задней крышке с внешней стороны.

Реле регулятора предназначено для контроля напряжения на выходе генератора

Щётки

Выработка электричества генератором невозможна без щёток. Они расположены в щёткодержателе и крепятся к статору.

В щёткодержателе генератора Г-221 фиксируется всего две щётки

Диодный мост

Выпрямитель (или диодный мост) представляет собой подковообразную пластину со встроенными шестью диодами, преобразующую переменный ток в постоянный

Важно, чтобы исправны были все диоды — в противном случае генератор не сможет обеспечить питанием все электроприборы

Диодный мост представляет собой пластину в форме подковы

Контактные регуляторы

До сих пор можно встретить автомобили, на которых установлены механические регуляторы напряжения. Они крайне несовершенны, обладают массой недостатков, но владельцы таких машин уверены в том, что «старое всегда лучше». И каждые три дня лезут под капот, чтобы производить корректировку зазора, чистку контактов. Но на примере контактных систем удобно рассматривать принцип действия регуляторов в целом. Суть протекающих процессов в полупроводниковых и механических немного схожа.

В основе конструкции находится обмотка – она намагничивает металлический сердечник. Обмотка состоит из 1300 витков тонкого провода. При диагностике такого реле нужно знать, что сопротивление этой катушки 17 Ом. Контакты изготавливаются из вольфрама. Присутствует в конструкции шунт и регулировочная пластина. Также имеется несколько пружин и резисторов, коммутация последних производится механическими контактами.

Характеристика устройства

Вот так выглядит это реле

Автомобильное реле — это выключатель, который служит для замыкания и размыкания участков электроцепей при определенных показателях электрических и неэлектрических входящих величин. Оно является коммутатором токов нагрузки, когда исполнитель, например, стартер, генератор, вентилятор или другая конструкция, потребляет больший ток.

Устройство электрического реле:

• электромагнит — провод, который наматывается на катушку с сердечником из магнитного материала;
• якорь — специальная пластина, управляющая контактами;
• переключатель (переключающий, размыкающий, замыкающий).

При прохождении электротока через обмотку электрического магнита возникает электрополе, прижимающее якорь к сердечнику, с помощью толкателя его сдвигает, переключая контакты. Имеются два главных типа реле авторегуляторов напряжения, применяющихся на машинах Жигули 2106.

1. Неконтактное электрическое реле-регулятор типа 121.3702. Достаточно новый агрегат, использующийся водителями в наши дни, не требующий никаких настроек и дополнительного регулирования.
2. Магнитный электрический регулятор с индексом РР-380 — прибор старого образца, в настоящее время его изготовление приостановлено, он не выпускается как деталь к ВАЗ 2106.

Взаимозаменяемость реле позволяет при смене одного вида на другой не выполнять доработку электрической схемы зарядки машины.

Реле регулятор напряжения замена и проверка ваз 2106

В автомобиле ВАЗ 2106 применяют две разновидности реле регуляторов напряжения:

Виды регуляторов напряжения

• Бесконтактный электронный редуктор. Для него не требуется специальных настроек или регулировок. Это новая модель, которая пользуется большой популярностью в настоящее время. Если регулятор вышел из строя, то его можно заменить новым редуктором.• Электромагнитный регулятор. Это регулятор старого образца, он снят с производства и не выпускается в виде запчастей к данному автомобилю. Его поставляют лишь в запасные секции.Стоит отметить, что оба вида могут заменять друг друга. При этом не требуется каких-либо дополнительных настроек и доработок в электрической схеме.Перед тем как приступить к замене регулятора, необходимо проверить его работоспособность, ведь причина поломки может крыться и не в нем вовсе.Выполнять проверку необходимо лишь с полностью заряженным аккумулятором. Это является обязательным условием для проверки.

Проверка РН

1. Включите зажигание и добейтесь вращения коленвала до 2500-3000 оборотов в минуту.2. Посторонние потребители электроэнергии должны быть отключены (кроме самого зажигания, разумеется).3. На клеммах аккумулятора замерьте напряжение при помощи вольтметра. Оно должно составлять 14, 2В (+/-0,1В).

Замена РН

Если отклонения от нормы окажутся существенными, то регулятор должен быть заменен на новый прибор. Для замены регулятора вам необходимо:• Отвернуть две гайки реле и снять регулятор.• Обязательно отметить провода маркером во избежание путаницы. Дело в том, что если провода будут перепутаны местами, то регулятор не будет правильно работать, что неизбежно приведет к возрастанию напряжению на выходе генератора.• Отсоединив отмеченные провода, произведите замену регулятора и установите все детали и провода в обратном порядке.

Кроме того, следует помнить, что при проверке регулятора нельзя перемыкать коротко штекеры, так как это может привести к деформации выпрямительного блока. В процессе проверки убедитесь, что ремень генератора достаточно натянут. Не подключайте дополнительные источники энергопотребления к цепи питания обмотки генератора. В противном случае, повышения напряжения генератора не избежать.После успешной установки нового редуктора подключите аккумулятор и удостоверьтесь, что новый регулятор работает исправно.

Ремень генератора

Гибкий привод предназначен для вращения шкива источника электроэнергии, обеспечивая функционирование последнего. Недостаточное натяжение или обрыв ремня приводит к отсутствию заряда АКБ. Поэтому несмотря на то, что ресурс ремня составляет около 80 тыс. км, за его состоянием периодически нужно следить. Если будут выявлены повреждения, такие как расслоение, торчащие нити или надрывы, то лучше заменить его новым изделием.

Ремень генератора имеет большой ресурс, но при видимых повреждениях изделие нуждается в замене

Много лет назад, когда я только приобрёл автомобиль, столкнулся с неприятной ситуацией — оборвало ремень генератора. Благо это произошло возле моего дома, а не среди дороги. Пришлось отправиться в магазин за покупкой новой детали. После этого случая я постоянно вожу в запасе ремень генератора, ведь он много места не занимает. Кроме этого, когда я провожу под капотом какие-либо ремонтные работы, всегда проверяю состояние гибкого привода и его натяжение.

На ВАЗовской «пятёрке» используется ремень генератора шириной 10 мм и длиной 944 мм. Элемент выполнен в форме клина, что позволяет ему легче зацепляться за шкив генератора, помпы и коленвала.

Как натянуть ремень генератора

Для натяжения ремня понадобятся такие инструменты:

• монтировка;
• головка на 17 и вороток.

Процедура состоит из следующих шагов:

1. Проверяем степень натяжения привода. Нормальными значениями являются такие, при которых ремень между шкивом помпы и шкивом коленчатого вала пригибается на 12–17 мм или на 10–17 мм между шкивом помпы и шкивом генератора. При проведении замеров давление не должно быть более 10 кгс в указанном на изображении месте. Для этого нажимаем большим пальцем правой руки с умеренным усилием.

2. При чрезмерном натяжении или ослаблении выполняем регулировку.
3. Ослабляем верхний крепёж генератора головкой на 17.
4. Вставляем монтировку между помпой и корпусом генератора и натягиваем ремень до нужных значений. Для ослабления натяжки можно упереть деревянный брусок в верхнее крепление и подбить слегка молотком.
5. Заворачиваем гайку крепления генераторной установки, не убирая монтировку.
6. После затяжки гайки ещё раз проверяем натяжение гибкого привода.

Видео: натяжение ремня генератора на «классике»

Генераторная установка на пятой модели «Жигулей» нечасто доставляет проблемы автовладельцам. К наиболее распространённым процедурам, которые приходится проводить с генератором, относятся подтягивание или замена ремня, а также устранение неполадок с зарядом АКБ по причине выхода из строя щёток или регулятора напряжения. Все эти и другие неисправности генератора довольно просто диагностируются и устраняются подручными приборами и инструментами.

ГУ или генератор

Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.

К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров

Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток

ГУ подключается по классической схеме. На примере генератора ВАЗ 2106 рассмотрим его функционирование. Маркируется это ГУ, как Г-221. Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ (выпрямитель) с 6-ю диодами.

Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. На «шестёрке» ГУ размещается на моторе справа. Крепится к натяжной планке гайкой и к кронштейну своими лапками.

Как видим, на схеме показан выносной регулятор. Он помечен цифрой 13. Генератор указан под цифрой 2, блок предохранителей – под цифрой 9.

Отдельно хотелось бы рассмотреть реле, которое в схеме генератора «шестёрки» играет важную роль. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство.

Реле выполнено по тому же принципу, как и все устройства, функционирующие, согласно тем же свойствам. Подключение осуществляется к клемме 30 генератора. Отдельный провод идёт через предохранители к ЗЗ (замку).

Действие реле сводится к следующему: лишь только вольтаж БС снижается (опускается ниже 12-вольтового значения), релейные контакты размыкаются, индикатор задействуется, давая знак водителю.

Для лучшего понимания схемы подключения рекомендуется ознакомиться также с принципами зарядки батареи:

• как только проворачивается ключ в ЗЗ, на регулятор реле через предохранитель подаётся (вывод 15) электроимпульс;
• в регуляторе напряжение трансформируется и идёт дальше на положительную щётку ГУ;
• затем через щётку напряжение идёт на обмотку возбуждения ГУ;
• затем – на отрицательную щётку, через которую и выводится на массу.

После того, как задействуется реле или после достижения в БС нормального значения вольтажа, ГУ начинает вырабатывать ток с нужным значением. Индикаторная лампа тухнет, а схема начинает работу в заводском режиме. А вот когда общий вольтаж падает, тока оказывается недостаточно, и контакты размыкаются, что приводит к горению лампы разрядки.

Постоянное включение индикаторной лампы заряда свидетельствует о неправильной работе гена. Происходит же это по разным причинам. Для начала следует проверить предохранители: если они в активном состоянии, то внимания заслуживают уже оба реле: регулятор и зарядник. Если и они в порядке, то уже неисправности надо искать в самом генерирующем устройстве.

Прежде чем приступить к замене реле, рекомендуется тщательно проверять функционирование регулятора. Автомобиль запускается, обороты придерживаются в пределах 2500-3000 об/мин. После этого нужно отключить все потребители тока, кроме зажигания. Затем надо измерить напряжение на выводах АКБ.

Зарядка может пропадать в следующих случаях:

1. Если изношены генераторные щётки.
2. При неисправностях генерирующего устройства.
3. Если неисправно реле зарядки.
4. При выходе из строя выпрямительного блока (диодный мост).

Таким образом, инсталляция выносного реле-регулятора взамен встроенного принесёт много пользы. Дело в том, что современные зарядные системы обладают куда большей мощностью. Тем самым, современные ЗУ и намного сложнее, чем системы старого образца.
