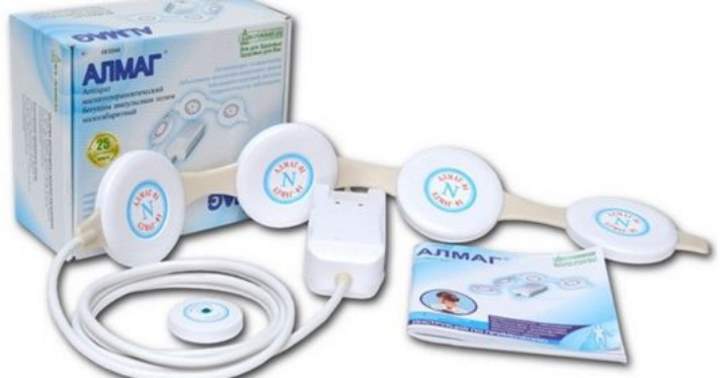

Прибор «алмаг-01»: отзывы врачей и противопоказания, инструкция

Принципы работы прибора Алмаг 03

Устройство Алмаг 03 ориентировано на лечение заболеваний шейного отдела и головного мозга. Алмаг 03 обладает магнитным полем низкой частоты. Это безопасно для пациентов при рекомендуемом применении. Для того чтобы начать его применение нужно пройти обследование и получить одобрение у своего лечащего врача.

Третий Алмаг, принципиальная работа, которого направлена на транскраниальную магнитную стимуляцию нервных окончаний головного мозга. Он способен привести в активное и рабочее состояние те области мозга, которые были повреждены, вследствие чего стали неактивны.

Рабочая схема Алмаг 03 способствует восстановлению нарушения циркуляции крови в головном мозге. Воздействие импульсным магнитным полем на участки мозга способствует скорому восстановлению после того как произошла ишемическая атака. Данный прибор хорошо себя зарекомендовал в борьбе с головной болью и неврологической мигренью.

Кроме этого данное устройство способно оказать лечение в следующих случаях:

• Улучшить состояния во время острого протекания болезни Паркинсона;
• Оказывает помощь при хроническом иридоциклите;
• Выполняет регулировку нарушенного сна;
• Помогает облегчить состояния хронической ишемии.

Важно! Для лучшего воздействия на организм показано применять аппарат в совокупности с физическими упражнениями. Лучшими считаются плавание, расслабляющие упражнения, упражнения на активизацию шейного отдела. Все назначения, в том числе и физиопроцедуры, показаны только после детального обследования и консультации специалиста

Все назначения, в том числе и физиопроцедуры, показаны только после детального обследования и консультации специалиста.

Лечение магнитной терапией может быть двух видов: местной и общей. Когда происходит местное лечение, то магнитные волны четко направлены на зону патологии, например, лечение позвоночника или колена. При общей терапии происходит влияние магнитными импульсами на весь организм. Нужно отметить, что в первую очередь у больного поднимется общий тонус тела и улучшится кислотно-щелочной баланс всего организма.

Самодельный прибор магнитотерапии

Третий выпуск «Очумелых ручек» сегодня выходит в разделе «Здоровье». Но в этом нет никакой ошибки. Дело в том, что любителям создавать полезные вещи своими руками сегодня предлагается схема и конструкция любительского прибора для локальной магнитотерапии в домашних условиях.

ПРИБОР ДЛЯ ЛОКАЛЬНОЙ МАГНИТОТЕРАПИИ

Всё в мире держится на полевых связях атомов, электронов, протонов и т.д. Но организм человека еще и сам вырабатывает электрические сигналы, управляющие нашим самочувствием.

Нарушение электрических связей в организме вызывает болезни. На принципе восстановления связей в человеческом организме основывается всё учение древней китайской медицины воздействия на биологически-активные точки (чжень-цзю терапии).

Современная медицина и развитие электроники добавили к этому учению различные формы рефлексотерапии. Это лазерная, магнитная, световая, звуковая и множество других видов терапии. Большинство из них локально воздействуют на болевые участки тела.

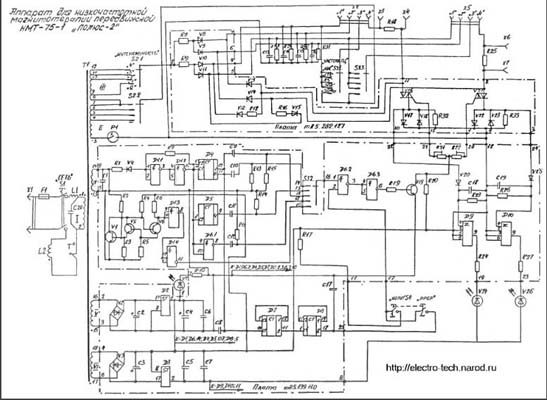

Предлагаемый прибор (его принципиальная схема представлена на рис.1)

вырабатывает импульсы магнитного поля малой мощности. Устройство состоит из трёх функциональных блоков: генератора, формирователя и усилителя тока. Генератор собран по схеме мультивибратора на элементах DD1.1 и DD1.2 .

Диод VD1 необходим для защиты защиты транзисторов от пробоя токами самоиндукции. Светодиод можно использовать типа АЛ307 или любой другой, уменьшив сопротивление резистора R7 до 2 кОм. Но при такой замене увеличится потребляемый ток.

Электромагнит имеет сопротивление обмотки не менее 20 Ом. Катушку электромагнита наматывают на каркасе с внутренним диаметром 10 мм и наружным диаметром 20 мм проводом ПЭВ2-0,22.

Можно взять готовую (обязательно деревянную) катушку от ниток и намотать на нее провод до полного заполнения. Последний слой намотки вместе с припаянными гибкими выводами длиной около 50 см обматывают изолентой.

В отверстие катушки вставляют магнитопровод — сердечник, выполненный из мягкой стали, например, марки 3. В качестве сердечника для катушки, взятой от ниток, можно использовать болт М10 без головки.

Прибор собирают в подходящий корпус, где устанавливают регулятор частоты, светодиод, батарею 6Р22 («Крона»). Провод от электромагнита подключают к прибору стереоразъемом, который одновременно выполняет функцию выключателя питания.

При первом включении контролируют изменение частоты по мерцанию светодиода при вращении регулятора частоты. Работу электромагнита можно проверить, поднеся его к экрану цветного телевизора (это безопасно). На экране синхронно со вспышками светодиода должны появляться затенения.

Чертёж печатной платы прибора показан на рис.2.

Внимание! Запрещается пользоваться прибором людям

При работе прибора электромагнит подносят к болезненному суставу магнитопроводом и делают медленные круговые движения. Время воздействия — до 30 минут.

Частоту генератора устанавливают минимальной, контролируя ее по вспышкам светодиода. Если боль не утихает, частоту генерации медленно увеличивают. При этом надо помнить, что большая частота предназначена для разбивки отложения солей, поэтому боль на некоторое время может усилиться.

Этот прибор можно применять при лечении переломов и заживлении ран (1), а также при зубных болях.

Многолетняя практика обработки семян показала хорошую живучесть рассады, увеличение сопротивляемости болезням и размеров плодов. Хотя в первой фазе, до настоящего листа, растение задерживается в росте, в последующем оно обгоняет необработанную магнитом рассаду. Главное в этом деле — не переусердствовать.

Литература: 1. Прибор для локальной магнитотерапии («Радио»№12 — с.58).

Который год уже побаливает спина, последнее время совсем одолела. Жена терапевт, говорит остеохондроз. Болячка реально мешает работать, пока за станком или верстаком — всё нормально, но если поработать в неудобной позе, то совсем отстегивается.

Пока что есть два варианта. Первый — примитив, катушка на шпульке, генератор на ne555 и ключ, питание от кроны, магнитное поле пульсирующее 0,5-3 Гц.

Второй интереснее, катушка от пускателя, магнитное поле переменное 50 Гц, промодулированное теми же 0,5-3 Гц.

Помогите опытом, спина ждет помощи.

Рекламное место сдаётся

у меня стоит такой .

Техника безопасности

Пациенты должны помнить, что Алмаг – 01 – это электрический прибор, работающий от сети 220 В, при неправильном применении возможны отрицательные последствия.

Осторожное обращение предупреждает травмы по неосторожности, удары электрическим током, другие неприятные последствия. При подготовке к процедуре, во время сеанса и после него нужно выполнять несложные требования техники безопасности

всегда проверять целостность прибора для магнитотерапии; перед сеансом нужно отойти на расстояние 1,5 м и более от техники, чувствительной к воздействию магнитного поля; нельзя допускать сильного натяжения дисков и сетевого шнура: нужно выбрать удобную зону ближе к розетке либо использовать удлинитель; запрещено прикладывать катушки прибора к зоне сердца и головного мозга; важно следить, чтобы влага не попадала на устройство и внутрь деталей; нельзя переносить Алмаг – 01 за шнур; для безопасной, бесперебойной работы устройства для магнитотерапии требуются стандартные параметры электросетей: напряжение 220 В, частота – 50 Гц; после определенного периода работы прибор автоматически выключается. В этом случае нужно удалить шнур из розетки, подождать 10 минут, далее вновь включить устройство; хранить прибор для домашней физиотерапии нужно в не сыром помещении, в картонной коробке

Нужно следить, чтобы не было перегибов на шнурах и местах соединения катушек.

Аппарат Алмаг управляет импульсным магнитным полем благодоря которому, реализуется высокая лечебная эффективность. Данная разновидность физиотерапевтической медтехники формирует два вида импульсного магнитного воздействия «бегущее» и «неподвижное»

Генерируемое «Бегущее» импульсное магнитное поле трех видов: бегущая горизонталь
— одновременное возбуждение всех индукторов в одной цепи с последующим направленным возбуждением всех индукторов соседней цепи в соответствии с циклом; цикл составляет четыре «шага» возбуждения по числу цепей в излучателе;

Бегущая вертикаль
— одновременное возбуждение одноименных индукторов во всех цепях с последующим возбуждением соседних индукторов

Бегущая диагональ
последовательное возбуждение индукторов,
расположенных по диагонали с последующим возбуждением соседних
индукторов по циклическому закону заложенному в программе

Типовые неисправности: Алмаг-01 не включается, при сразу же заметил сгоревшие предохранители, поменял они сразу же сгорели вновь. Начал копать более глубоко, нашел неисправный транзистор STP5NK50Z () и вновь поменял предохранители.
Алмаг-02 выдаёт ошибку Е5
. Основной излучатель не работает, светится только светодиод «Активация». Кварц рабочий, на входы RXD и TXD DD1 поступают импульсы с DA2, +5V на DD1 есть, +12V на плате есть (у меня, правда, тестер показывает 18,3V). А на входах DD3-DD6 импульсов нет. Обычно это проблема связана с отсутствием подключения одного из излучателей, в некоторых случаях помогает банальная чистка разъемов.

Алмаг — 01 сгорел транзистор VT6 и два сопротивления из его обвязки, ну и как обычно предохранитель. Поменял транзистор на униполярный irf 840 и резисторы 13 и 22 кОм, предохранитель тоже поменял, но прибор по прежнему не работает. Вероятно. Короткое замыкание кабеля от блока управления к индукторам
или обрыв как минимум одного проводника из четырёх.
Алмаг-01 Не работают все узлы воздействия
, оба индикатора горят. Как оказалось отсутствовал сигнала на выводе (12) микросхемы К561ИД1 и в результате на выходах (1, 6, 7, 4) нет «бегущих» сигналов. Транзистор VT3 сгорел

При осмотре медицинского прибора было замечено, что кабель от первого индуктора к блоку заметно вытянулся из резиновой втулки и держался
на пяти проводниках два из которых переломились. Разборка индуктора достаточно проста. Снимаем наклейку, там где светодиод, под ней видим два винтика откручиваем их и снимаем крышку.

Видим плату с проводами зарисовываем или фоткаем, затем отпаиваем проводники и вытягиваем кабель, немного укорачиваем его, а затем снимаем верхнюю
изоляцию кабеля сантиметра на три. Зачищаем провода вставляем кабель во втулку распаиваем и закрываем крышку.

Противопоказания

Протеины, нуклеиновые кислоты и другие макромолекулы, из которых состоят ткани человеческого тела, обладают собственной магнитной энергией, которую можно увеличить и направить в нужное русло путем внешней стимуляции.
Про остальные страны поконкретнее. Принцип действия прибора Алмаг 01 Основное действие Алмаг 01 — это стимуляция жизненно важных органов человека по средствам магнитного поля.

Можно использовать Алмаг — 01 за час до обеда или ужина; оптимальная продолжительность курса — от 10 до 20 сеансов; через месяц по разрешению лечащего врача можно повторить терапию. Это улучшает мозговое кровообращение и делает обмен веществ более активным 3. В инструкции к аппарату Алмаг указано, что импульс, протекающий в катушке-индукторе имеет длительность 1,,5 мс и следует с частотой 6,25 Гц инструкция в приложении к тексту.

Частота следования, как и указано в инструкции, близка к 6,25 Гц. Курс лечения начинается с 4 процедур продолжительностью 10 минут, затем ее увеличивают до 15, а начиная с 9-й — до 20 минут. Нарушение электрических связей в организме вызывает болезни. Мы прибегнули к его помощи, так как эффект от процедур в поликлинике теряется по дороге к ним и ходьбы по этажам, а сами процедуры почему-то стали платными.

Ремонт заключался в удалении обломанных проводников и перепайке кабеля. Многие больные задумываются, какой стороной прикладывать прибор к телу. Алмаг самодельный продаётся раскрученный сайт недорого обращаться в личку Попробуем скопировать по имеющимся данным аппарат под названием Алмаг Как сэкономить на лекарствах с помощью аппарата Алмаг: принцип действия магнитотерапии продаётся раскрученный сайт недорого обращаться в личку Попробуем скопировать по имеющимся данным аппарат под названием Алмаг Изготовить схему я не успел.
АЛМАГ Ремонт своими руками.

Где и как приобрести

Итак, решение об использовании Алмаг-01 принято. Дело за малым – купить прибор. Нельзя сказать, что аппарат дешевый, его цена в аптеке – около 8тыс. рублей.

Отзывы покупателей свидетельствуют, что онлайн-распространители предлагают товар и по меньшей стоимости, однако мы призываем вас быть внимательными. При покупке любых лекарств, медицинских изделий убедитесь в наличии сертификата качества.

Покупка в аптеках при личном контакте с фармацевтом поможет избежать неприятных сюрпризов – аппарат можно сразу проверить, а также убедиться, что это именно тот прибор, который выпускает Елатомский завод, специализирующийся на подобной технике. На официальном сайте ЕЛАМЕД предоставлена подробная информация о приборе и способах его приобретения.
