Амфитон принципиальная схема

Содержание / Contents

Многие отважные парни выбрасывают конденсатор, ставя перемычку, тем самым подвергая транзистор VT2 угрозе воздействия постоянного смещения через вход сразу оговорюсь — в исключительном случае.

Боковые панели алюминиевые, они одновременно служат радиаторами и внешними стенками.

А выход предусилителя я подключил напрямую ко входу усилителя мощности.

После прослушивания в течение нескольких дней музыки в различных стилях классика, джаз, рок, электро могу сделать следующий вывод — к прослушиванию на встроенном усилителе от колонок Microlab Solo я врядли вернусь. Замена электролитических конденсаторов на входе усилителя мощности на Wima. При детальном рассмотрении замечено, что до меня был заменен один выходной транзистор, и сильно паяный трансформатор. От этого Амфитона она не дефицит, и много где валяется на просторах инета!!!

Замена реле схемы защиты и изменение функциональности этой схемы. Я намеренно не делал никаких усовершенствований в схемотехнике усилителя мощности. Далее, случайно замкнул выход одного из каналов, защита не сработала — сгорел только один из выходных транзисторов. Обошлось малой кровью.

Дальнейший опыт показал — возиться стоит. А если просто гул и всё-тогда однозначно выход.

О процессе реанимации и результатах оной — в этом посте. Больше следов вмешательства не заметил.

Пункт пятый: в оригинале этого усилителя была установлена плата корректора звукоснимателя. Лицевая панель так же из алюминия. А насчёт выходов — верняк! Предварительные усилители, оконечные усилители, узел защиты и стабилизатор.
Амфитон 002 после ремонта

Технические характеристики усилителя

Итак, рассмотрим подробнее «Амфитон-002». Характеристики устройства позволяют его использовать в тандеме с Hi-End акустическими системами. Судите сами. Номинальная мощность составляет 25 Ватт. Максимальная кратковременная мощность — 100 Ватт. Частотный диапазон варьируется от 40 до 16 000 герц. Это вполне приемлемый результат. Особенно если учесть «возраст» усилителя. Диапазон воспроизводимых частот находится между 20 и 25 000 Гц. Это уже выделяет устройство на фоне похожих усилителей советского производства.

«Амфитон У-002 Стерео» также может похвастаться приличным усилением низких частот, идеальным воспроизведением высоких и отличным воспроизведением средних частот

Причем совершенно неважно, из какого источника идет звук. Также отсутствует шипение на высокой громкости, которое характерно для многих советских усилителей начального уровня

В качестве разъемов для подключения аппаратуры используются пятиштырьковые гнезда. Подключить компьютер или проигрыватель компакт-дисков не составит никакого труда, поскольку в розничной продаже есть много переходников.

Внешний вид и дизайн

Усилитель «Амфитон-002 Стерео» выглядел весьма внушительно. Он выполнен из толстого металла. Причем металл покрывает его со всех сторон. На передней панели расположены элементы управления. Здесь бросается в глаза огромная ручка регулятора громкости. Это весьма удобно, так как можно свободно ориентироваться в элементах управления в полной темноте. Боковые грани устройства служат теплоотводным радиатором и имеют ребристую поверхность. Это придает усилителю несколько футуристичный вид. Выглядит он мощно и достойно.

На задней панели располагается набор разъемов, переключатель акустических систем и разъем дополнительного питания. Весит «Амфитон-002 Стерео» 9 килограмм. Это приличный результат. Любой качественный усилитель довольно тяжел, так как его компоненты далеко не бюджетные. На верхней панели, которая также выполнена из цельного листа металла, имеются «жабры» решетки охлаждения. Это позволяет более эффективно отводить тепло от компонентов усилителя. Однако перейдем к другим особенностям этого устройства.

Дополнительные опции

Усилитель «Амфитон-002» обладает некоторыми особенностями, которые делают его использование более комфортным. К ним относится и возможность подключения нескольких источников звука. На передней панели имеется регулятор типа «Селектор», который позволяет выбрать устройство воспроизведения. Также есть два режима работы: моно и стерео. Есть кнопка исправления звуковой картины при прослушивании звука с виниловых пластинок и кнопка выравнивания низких частот на минимальной громкости. Вообще, многие считают именно этот усилитель лучшим из «Амфитонов». И дело здесь вовсе не в его классе. Просто он сделан очень качественно и имеет множество полезных опций.

«Амфитон-002» способен выдать отличнейший, глубокий бас. Многие используют это устройство как усилитель низких частот. И они отчасти правы. Однако при этом усилитель на отлично справляется с другими частотами. Для тонкой настройки звуковой картинки есть специальные регуляторы, которые помогут настроить тембр и все основные частоты. Этот усилитель можно считать одним из самых функциональных, среди тех, что выпускались в Советском Союзе до и после. А теперь перейдем к другому разделу нашего материала.

Основные технические характеристики усилителя Амфитон 50У-202С:

Диапазон воспроизводимых частот: 20 – 25000 Гц Неравномерность АЧХ в диапазоне 20-25000 Гц относительно 1 кГц: ±0,7 дБ Сопротивление подключаемых АС: 4 Ом Выходная мощность на канал: номинальная: 25 Вт долговременная: 75 Вт кратковременная: 100 Вт Коэффициент общих гармонических искажений: 0,07% Отношение сигнал/взвешенный шум в номинальных условиях на входах: линейных МФ и ТЮНЕР: 83 дБ корректирующего ЗС: 72 дБ Различие каналов по усилению: 1,5 дБ Пределы регулировки: тембр НЧ: ±11 дБ тембр ВЧ: ±11 дБ Действие тонкомпенсации при уровне -40 дБ на частоте 1000 Гц: +10 дБ Потребляемая мощность от сети: 190 Вт Размер усилителя (ШхВхГ): 387х88х390 мм Вес усилителя: 8,5 кг Содержание драгметалов: золото: 0,12 г серебро: 0,3 г

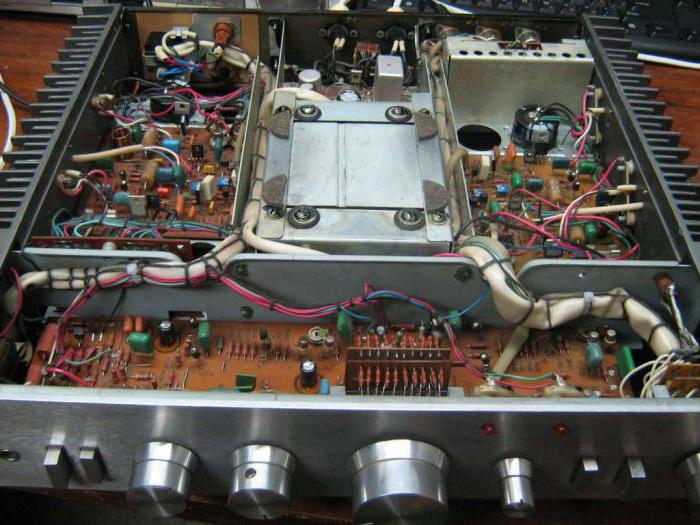

Схема усилителя Амфитон 50У-202С. Принципиальная электрическая схема усилителя Амфитон 50У-202С и его блоков, фото и внешний вид устройства + вид внутри на компоненты усилителя. Принципиальная схема усилителя Амфитон 50У-202С представлена несколькими рисунками. Чтобы скачать схему или ее часть нажмите на рисунке правой клавишей миши , а потом пункт – Сохранить изображение.

Технические характеристики усилителя Амфитон 50У-202С:

• Номинальная выходная мощность при Rн=4Ом – 2х25Вт;
• Максимальная выходная мощность при Rн=4Ом – 2х50Вт;
• Кратковременная(пиковая) выходная мощность при Rн=4Ом – 2х100Вт;
• Диапазон воспроизводимых частот – 20-25000 Гц;
• THD, % – 0.07.

Рис. 1. Принципиальная схема устройства (часть 1).

Рис. 2. Принципиальная схема УНЧ Амфитон 50У-202С (часть 2).

• PCBWay – всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН
• Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет
• Онлайн просмотрщик Gerber-файлов от PCBWay!

Подскажите как можно переделать этот усилитель чтобы мощность была больше и что для этого нужно. спасибо.

Для увеличения мощности нужно заменить блоки УМЗЧ А3, А4 (схема 1) на более мощные. Это могут быть схемы УНЧ на транзисторах или микросхемах. В этом случае нужно также заменить:

• конденсаторы по питанию, поставить по 10000-20000 мкФ на каждый полярный канал выпрямителя.
• поставить более мощный диодный мост или собрать его из мощных диодов.
• также, возможно, замены потребует и трансформатор на более мощный, это зависит от того на какую мощность вы будете делать выходные блоки УНЧ.

После увеличения мощности УНЧ также потребуется небольшая настройка схемы защиты – блок А6. Нужно будет подобрать резисторы R1, R2, R4, R5 чтобы защита срабатывала при превышении некой допустимой максимальной мощности.

Схема усилителя Амфитон 50У-202С. Принципиальная электрическая схема усилителя Амфитон 50У-202С и его блоков, фото и внешний вид устройства + вид внутри на компоненты усилителя. Принципиальная схема усилителя Амфитон 50У-202С представлена несколькими рисунками. Чтобы скачать схему или ее часть нажмите на рисунке правой клавишей миши , а потом пункт – Сохранить изображение.

Технические характеристики усилителя Амфитон 50У-202С:

• Номинальная выходная мощность при Rн=4Ом – 2х25Вт;
• Максимальная выходная мощность при Rн=4Ом – 2х50Вт;
• Кратковременная(пиковая) выходная мощность при Rн=4Ом – 2х100Вт;
• Диапазон воспроизводимых частот – 20-25000 Гц;
• THD, % – 0.07.

Рис. 1. Принципиальная схема устройства (часть 1).

Рис. 2. Принципиальная схема УНЧ Амфитон 50У-202С (часть 2).

Немного о компании

В Советском Союзе было много хороших усилителей. Одним из них был «Амфитон». Его выпускало Львовское ПО имени Ленина (ныне ПО «Лорта»). Выпуск «Амфитон-002» начался еще в 1983 году. И с тех пор конструкция усилителя принципиально не изменилась. И действительно, зачем менять то, что и без того отлично работает? Именно такого мнения придерживались руководители ПО имени Ленина. Однако с середины девяностых годов прошлого столетия ПО перестало существовать. Соответственно, с прилавков магазинов исчезли устройства марки «Амфитон».

Нужно отметить, что помимо усилителей под маркой «Амфитон» выпускались и весьма приличные акустические системы мощностью от 25 до 150 Ватт. Причем, это были «реальные» ватты, а не выдуманные (которые популярны у современных производителей). Можно сказать, что усилитель «Амфитон-002» является последним успешным творением ПО имени Ленина. После него всякая разработка прекратилась. А вскоре и само ПО приказало долго жить. Но техника «Амфитон» до сих пор ценится меломанами. Даже некоторые аудиофилы уважают эту марку.

В заключение

Итак, мы рассмотрели усилитель «Амфитон-002». Что можно сказать о нем? Это отличный ресивер, который способен обеспечивать высококлассный звук (при условии сопоставимых компонентов акустической системы). Он обладает эффектной внешностью и возможностью воспроизведения из нескольких источников. Но главное его достоинство заключается в стоимости. За символическую сумму можно получить надежное устройство высокого уровня. «Амфитон» отлично подойдет для устройства зоны с высококачественным звуком. Тем более, что найти его на вторичном рынке не составляет никакого труда. Да и в ремонте он неприхотлив. Не говоря уже о доработке и обслуживании.
