Беспроводная зарядка для телефона своими руками

От теории к практике

В первую очередь стоит отметить, что нам придется не только делать базовую станцию, но и изменить сам смартфон. Дело в том, что если изначально телефон не поддерживает беспроводную зарядку, то этого говорит о том, что он не оснащен индуктивной катушкой. И в том случае нам придется самостоятельно ее изготовить и поместить в корпус смартфона. А контакты от катушки-приемника придется подпаять к входу «+» и «-» разъема microUSB в корпусе телефона.

В принципе, сделать беспроводное ЗУ может абсолютно каждый. Главное в этом вопросе – это точное соблюдение всех правил. Сам процесс изготовления можно разделить на две части:

• изготовление передатчика;
• изготовление приемника.

Итак, от слов к делу.

Что нам понадобится

Конечно, чтобы собрать подобное устройство, потребуются определенные материалы. Здесь все довольно просто. Для передатчика нам потребуется следующее:

• Оправа на 5 см (максимум 7 см).
• Медная проволока диаметром 1 мм (25 витков).
• Транзистор – полевой IRF Z44.
• Конденсатор – 10n.
• Резистор – 10 Ом.
• Резистор – 1К (2 штуки).

Это все, что нужно для передатчика. Найти все эти материалы не составит труда. Питаться ретранслятор будет от самой обычной мобильной зарядки.

Чтобы телефон смог принять электрический ток от передатчика, нам потребуется собрать приемник. Для этого потребуется:

• Диод VD1 M4.
• Конденсатор – 10n (нФ).
• Конденсатор 100n.
• Конденсатор 10u (10мФ).
• Стабилизатор напряжения 7805 (на 5В).
• Для катушки потребуется провод 0,4мм (30 витков).

Итак, давайте соберем это все вместе.

Собираем передатчик

Здесь все довольно просто. Есть генератор и передающий контур (та самая катушка). Генератор питается от обычного блока питания на 5В 2А и передает импульсы на передающий контур, который создает магнитное поле определенной частоты. Для радиолюбителей с опытом собрать подобный девайс не составит труда. Ниже будет приложена схема.

Итак, для того, чтобы намотать катушку, нам потребуется оправа диаметром 5 см

Медный провод с сечением 1 мм (важно, что бы он был в лаковой изоляции). Берем медный провод, оставляем около 3-5 см кончик (условно это будет плюс)

Далее наматываете провод по спирали 25 витков. Каждые 3-5 витков желательно обрабатывать лаком (или суперклеем). Это позволит катушке после намотки держать нужную форму и создаст изоляцию.

В результате у вас должна получиться катушка в виде медного диска.

Откладываем катушку в сторону до полного высыхания. А тем временем займемся сбором генератора импульсов. Все делаете по схеме:

Стоит отметить, что для передатчика не столь важны размеры. Вы можете поместить генератор с катушкой в любой корпус на свое усмотрение, украсить как угодно. Главное, чтобы между катушками (передатчика и приемника) было минимальное расстояние.

Собираем приемник

Здесь также есть свой принимающий контур (катушка). С него-то все и начинается. Выше мы уже рассматривали, как намотать передающий контур. По такой же схеме мотается и принимающий контур с той лишь разницей, что в этот раз мы используем провод с сечением 0,4 мм и делаем 30 витков (каждые 5-7 витков не забываем мазать контур лаком или суперклеем). Далее вся схема собирается на SMD компонентах (это те же радиодетали, но очень маленького размера с поверхностным монтажом).

К примеру, вот такими бывают SMD-конденсаторы:

Собираем по следующей схеме:

Как видите, ничего сложного. Единственный вопрос, как это все лучше расположить в корпусе телефона. Здесь уже вы сами должны проявить фантазию, так как корпуса у всех разные.

Как это работает в сборке

Как уже говорилось выше, вся суть в том, чтобы генератор транслировал импульсы на передающий контур, который создает магнитное поле с определенной частотой. Приемный контур, попадая в магнитное поле, начинает генерировать электрические импульсы. Сигналы с приемного контура поступают в схему выпрямителя и стабилизатора напряжения. В результате на выходе получается стабильное напряжение 5В (до 1А). Выход с приемника нужно припаять к ножкам разъема microUSB («+» и «-»).

Вот распайка стандартного microUSB разъема на большинстве смартфонов и планшетов:

Здесь нас интересуют черный и красный выводы. К ним и нужно припаять выход со схемы приемника. Далее собираете смартфон, подключаете передающий контур к сети электропитания и подносите телефон (внутри уже собрана схема приемника) к базовой станции (внутри которой собран передающий контур). Чем ближе поднести, тем выше будет напряжение, соответственно, сила тока будет повышаться.

Шаг 2: Преимущества зарядных устройств с литиевыми аккумуляторами.

Может быть вы не догадываетесь, но скорей всего литий-ионный аккумулятор прямо сейчас лежит у вас в кармане или на столе, а может и в вашем кошельке или рюкзаке. В большинстве современных электронных устройств используются литий-ионные аккумуляторы, характеризующиеся большой ёмкостью и напряжением. Их можно перезаряжать множество раз. Большинство аккумуляторов формата АА по химическому составу являются никель-металл-гидридными и не могут похвастаться высокими техническими характеристиками.

С химической точки зрения разница между стандартным никель-металл-гидридным аккумулятором АА и литий-ионным аккумулятором заключается в химических элементах, содержащихся внутри элемента питания. Если вы посмотрите на периодическую таблицу элементов Менделеева, то увидите, что литий находится в левом углу рядом с самыми химически активными элементами. А вот никель расположен в середине таблицы рядом с химически неактивными элементами. Литий обладает такой высокой химической активностью из-за того, что у него только один валентный электрон.

И как раз именно по этой причине на литий много нареканий — иногда он может выходить из-под контроля из-за своей высокой химической активности. Несколько лет назад компания Sony, лидер в производстве аккумуляторов для ноутбуков, изготовила партию некачественных аккумуляторов для ноутбуков, некоторые из которых самопроизвольно возгорались.

Именно поэтому при работе с литий-ионными аккумуляторами мы должны придерживаться определенных мер предосторожности — очень точно поддерживать напряжение во время зарядки. В этой инструкции используются аккумуляторы на 3,7 В, которые требуют заряжающего напряжения 4,2 В

При превышении или уменьшении этого напряжения химическая реакция может выйти из-под контроля со всеми вытекающими последствиями.

Вот почему при работе с литиевыми батареями необходимо проявлять предельную осторожность. Если обращаться с ними осторожно, то они достаточно безопасны

Но если вы будете делать с ними недопустимые вещи, то это может привести к большим неприятностям. Поэтому их следует эксплуатировать только строго по инструкции.

Как правильно выбрать беспроводную зарядку

Выбирая зарядку, необходимо учитывать то, что не все подходят для определенных смартфонов. Поэтому тип устройства должен совмещаться с зарядкой.

На что еще стоит обратить внимание при выборе зарядного устройства:

1. Чехол. Если гаджет находится в толстом чехле, то нужно выбирать устройство, которое имеет больший радиус действия. Однако, если в чехле есть металлические элементы, то на время подзарядки его придется снимать.
2. Производитель. На различных китайских сайтах можно найти большое количество беспроводных станций. Их невысокая цена оправдывается качеством: подобный механизм будет работать только несколько дней. Лучше брать станции для подзарядки у брендов с хорошей репутацией.
3. Размер устройства. Есть два вида: таблетки и док-станции. Таблетку можно разместить в любом удобном месте, будь то прикроватная тумбочка или пол в гостиной комнате. Также это достаточно дешевый вариант, но при уведомлениях телефон может съехать с нее из-за вибрации. Док-станции обычно устанавливают на рабочем столе рядом с компьютером.
4. Материал, из которого сделано устройство. Станции из глянцевого пластика стоят недорого, но обычно такие устройства быстро стираются и с них съезжают гаджеты, которые заряжались. А вот матовый пластик станет лучшим выбором.
5. Входная и выходная мощность. Перед покупкой зарядного устройства потребуется разобраться, с какой мощностью индукции работает телефон, а для максимальной мощности зарядки стоит использовать блок питания, который обладает такой же мощностью.

Преимущества беспроводной зарядки мобильных телефонов

Давайте двигаться дальше, чтобы понять преимущества беспроводной зарядки гаджетов, таких как мобильные телефоны, умные часы и так далее. Различные преимущества беспроводной зарядки:

Рентабельность

Хотя первоначальная стоимость установки может показаться вам дорогостоящей, в долгосрочной перспективе беспроводная зарядка всегда экономична. Затраты на техническое обслуживание практически ничтожны, поскольку нет износа кабеля, разъемов и вилок. Кроме того, вы также должны учитывать, что при установке стоимость кабеля также минимизируется, и концевые разъемы больше не требуются.

Безопасность

Поскольку проводов меньше, вероятность возникновения общих электрических опасностей, таких как низкая изоляция, износ кабеля или разрыв кабеля, искры очень мала. Следовательно, можно сказать, что отсутствие открытых кабелей снижает вероятность электрических аварий.

Простая интеграция

Одно из лучших преимуществ технологии беспроводной зарядки заключается в том, что она может быть интегрирована с устройством любой формы и размера. Хотя несколько лет назад это было далеко, благодаря современным достижениям в технологии беспроводной зарядки, приемники беспроводной зарядки доступны даже в размере маленькой монеты.

Это обновление технологии позволило применять беспроводную зарядку в очень небольших электрических приборах, таких как умные часы, слуховые аппараты, мини-динамики (беспроводные), а также в ваших мобильных телефонах.

Занимает меньше пространства

Поскольку кабели почти не требуются, загромождения кабелей отсутствуют. Это, в свою очередь, предоставит вам больше места и электрической гигиены.

Быстрое подключение и отключение

Быстрее подключить и отключить наш мобильный телефон от зарядки, так как вам нужно только поставить / поднять телефон на / от зарядного устройства. Нет необходимости подключать разъемы или вилки.

Несколько устройств могут заряжаться одновременно

У каждого в этом современном мире есть различные гаджеты / устройства, которые требуют ежедневной зарядки. Теперь вопрос в том, как их можно заряжать одновременно с минимальным беспорядком? Беспроводная зарядная станция, которая поддерживает несколько устройств, может заряжать все наши устройства. Подумайте, сколько зарядных устройств и их кабельного беспорядка вы можете избежать. В ближайшем будущем зарядная станция с несколькими устройствами наверняка станет возможной для всех нас.

Устройства могут заряжаться даже в закрытом состоянии

Это позволяет заряжать устройства, которые должны быть в стерильном состоянии или герметичны, не открывая их уплотнение.

Несмотря на многие преимущества беспроводной зарядки для таких интеллектуальных гаджетов, как мобильные телефоны, у нее есть и свои недостатки. Давайте обсудим их подробнее.

Телефоны для беспроводной зарядки

В прошлом пункте был разобран механизм действия ручной зарядки для телефона. Прочитав этот пункт, можно понять, что по стандарту Qi беспроводное устройство будет работать, если в телефон включен приёмник-ресивер. Такой приёмник может принимать энергию от определенного магнитного поля, которое образуется в катушке. Какие смартфоны поддерживают это устройство? Почти все новые смартфоны и планшеты сделаны с учётом этой технологии. Фирмы, которые поддерживают эту функцию: Yota, Sony, Nokia, Samsung и так далее.

Причины изготовления

Как смастерить портативное зарядное устройство для смартфона? Этот вопрос не волнует никого, но только до момента, пока они не столкнутся со сложностями, которые могут поджидать каждого. Итак, для чего может потребоваться создание такого устройства? Основные причины:

• Поломка телефонного аккумулятора — до покупки нового.
• Возможность подзарядки мобильного телефона там, где нет сети и электричества.
• Изготовление запасного аккумулятора для смартфона.

Создание самодельной зарядки

Не работает вход для подключения провода на старом или новом смартфоне? Теперь это не проблема! Ведь можно сделать беспроводную зарядку для телефона своими руками. Подробное описание работы:

• Сначала придется взять метр любой медной проволочки и смотать ее в плоскую катушечку из пятнадцати оборотов.
• Чтобы спираль не поменяла форму, ее следует закрепить качественным клеем или толстой изолентой, оставляя несколько см проволочки для пайки контактов. С отверстием для зарядки устройства один конец катушечки нужно соединить через специальный диод, другой — через конденсатор.
• Беспроводное устройство, созданное самостоятельно — это не игрушка, а применение законов физики. Чтобы изготовить специальный передатчик, витки 1,5 см специальной проволочки надо уложить по окружности диаметром десять см. Обмотку скрепить хорошей и крепкой изолентой, оставляя свободными 2 конца проволочки.
• Далее из более тонкой меди для передатчика намотать тридцать оборотов в одном направлении. Замыкается контур специальным транзистором.

Все сделано: если смартфон с приемником под крышечкой положить внутрь передающего колечка экраном вверх, батарея станет быстро принимать энергию. Вот так легко создается и включается беспроводное зарядное устройство своими руками.

Подключение и зарядка смартфона

Как воспользоваться беспроводной зарядкой? Очень легко. Нужно подключить устройство к источнику энергии, потом поставить его на гладкую поверхность, а смартфон положить сверху. Положить его надо таким образом, чтобы аккумулятор вошел в радиус действия, то есть серединкой спинки. Вот так просто можно воспользоваться зарядным устройством для телефона своими руками.

Важная информация! Ноутбуки и видеокамеры, фотоаппараты и планшеты — все эти гаджеты будут требовать постоянного питания. Довольно сложно хранить в квартире или носить с собой огромный набор из нескольких толстых проводков.

https://youtube.com/watch?v=u7ysmVLDn9Q

FAQ

Выше мы рассказали, как сделать зарядку своими руками и какую лучше купить. Теперь осталось прояснить некоторые моменты. Эта технология достаточно новая, поэтому далеко не все знают, что это такое и как пользоваться беспроводной зарядкой. Здесь мы отвечаем на наиболее популярные вопросы.

Как называется беспроводная зарядка для телефона?

Беспроводная зарядка — это, конечно, название «для масс». Немногие знают, как называется беспроводная зарядка для телефона. А название у неё такое: индукционная катушка стандарта Qi. В названии отражается принцип её работы. В зарядных устройствах для телефонов этого типа помещается передатчик индукционного тока, который и заряжает телефон. А маленькое словечко Qi также имеет свою историю, весьма древнюю — это энергия Ци, так оно пишется латиницей. Понятие взято из традиционной китайской медицины.

Как работает беспроводная зарядка?

Основной принцип работы беспроводной зарядки для телефона — магнитная индукция. Электрический ток создаёт магнитное поле в зарядном устройстве, которое и передаёт напряжение аккумулятору в телефоне или планшете. На Консорциуме беспроводной э/м энергии специально для таких устройств был разработан свой стандарт Qi, по которому можно оценивать устройства вне зависимости от производителя. Стандартом определена мощность тока, подаваемого в катушку — 5 Ватт.

Как работает беспроводная зарядка? Магнитное поле действует на расстоянии 4 см. Оно начинает образовываться, когда подаётся сигнал — в зоне действия появилось совместимое устройство. Чаще всего этот сигнал подаёт сам смартфон. В этом им помогает функция NFC. Она расшифровывается как Near Field Communication — коммуникация ближнего поля. Под воздействием напряжения этого поля в катушке, встроенной в телефон, также появляется ток, который подаётся в аккумулятор.

Какие телефоны поддерживают беспроводные зарядки?

В предыдущем пункте мы описали принцип действия беспроводной зарядки телефона. Прочитав его, мы понимаем, что по стандарту Qi беспроводная зарядка будет работать, если в смартфон встроен приёмник-ресивер. Этот приёмник сможет принять энергию от того магнитного поля, которое создаётся в катушке зарядного устройства. Какие телефоны поддерживают беспроводную зарядку? Почти все современные смартфоны и планшеты созданы с учётом этой технологии. Это такие фирмы как Yota, Sony, Nokia, Samsung, Kyosera, Motorola, LG, Asus, Google, HTC и Blackerry.

Как узнать, поддерживает телефон беспроводную зарядку или нет?

Как узнать, что ваш телефон поддерживает беспроводную зарядку? Это зависит от конкретной модели. Например, Samsung Galaxy Note Edge поддерживает, а Sasung Galaxy Note 3 — нет.Можно спросить у продавца-консультанта или посмотреть на сайте Консорциума. На этой странице есть форма. Введя название бренда в строку Brand name и название телефона в строку Product name, вы и узнаете, есть ваш аппарат в списке или нет. Если нет — нестрашно. Для тех моделей, которые не оснащены нужной технологией, производят специальные адаптеры. И их нелишним будет купить, ведь беспроводные зарядные устройства постепенно появляются в общественных местах вроде кофеен или аэропортов. Даже в икеевскую мебель их собираются встраивать.

Как заряжать беспроводную зарядку

Как заряжать беспроводную зарядку? Как это ни парадоксально, делать это нужно с помощью провода. Если на телефон напряжение подаётся по воздуху, то в само зарядное устройство ток проходит стандартным способом. Сначала собираем адаптер питания и подключаем к устройству. Потом адаптер подключаем к розетке. Некоторые модели имеют провода микро-USB, что позволяет заряжать их от ноутбуков, например.

Как подключить и заряжать телефон беспроводной зарядкой

Как подключить и заряжать телефон беспроводной зарядкой? Проще простого. Подключив устройство к источнику энергии, нужно поставить его на ровную поверхность, а телефон положить сверху. Расположить его нужно так, чтобы аккумулятор попал в зону действия, то есть серединой спинки.

Случаются ситуации, когда мобильный гаджет почти отключился, а родной зарядки под рукой нет или отсутствует электричество. Тогда некоторые знания помогут решить эту проблему: новое изобретение – беспроводная зарядка, изготовить ее можно и своими руками. Она удобна в использовании, даже если автозарядки поблизости нет.

Простая технология модификации мобильного телефона «кнопочника»

Чтобы усовершенствовать мобильник, необходимо выполнить ряд простых действий. После обновления гаджета такие проблемы, как выход из строя гнезда для зарядки, путающиеся провода и прочее, станут несущественными.

Для реализации беспроводной зарядки потребуется пара метров медной проволоки тонкого сечения. Проводник необходимо смотать в катушку. Оптимальное количество витков 15 шт. Спираль желательно закрепить посредством клея или двухстороннего скотча, чтобы сохранить её форму. При этом для пайки контактов оставляется несколько сантиметров проволоки. Для соединения с гнездом зарядного устройства применяется импульсный диод и конденсатор, прикрепляемые к разным концам.

С целью создания передающего контура беспроводной зарядки формируются витки размером 1,5 см. Диаметр катушки после скручивания должен составлять 10 см. Оба конца должны быть свободными. Остальная конструкция скрепляется при помощи изоленты или скотча.

Далее наматывается 30 витков более тонкого медного проводника для передатчика. Для замыкания контура применяются транзистор и конденсатор. Положив устройство, оснащённое под крышкой приёмника, в зоне передающего кольца вверх дисплеем, можно добиться беспроводной зарядки телефона.

Приемник для беспроводной зарядки

Приемник беспроводной зарядки мотается около часа
, можно конечно и быстрее все сделать, это будет зависеть только от вас и вашей скорости. Берите маленькую катушку, она должна состоять из 25 оборотов, провода должны быть около 0.4 мм. Лучше всего наматывать контур на незначительную часть пластика, последовательно необходимо укреплять с помощью супер клея. Все это придется долго собирать, плюс ко всему это очень грязное дело. После того, как вы намотаете все, нужно отделить контур от пластиковой стойки, на которую его намотали. Уместнее всего это сделать, благодаря монтажному ножу, либо лезвию. После всей проделанной работы необходимо подключить зарядный аккумулятор, с помощью диода. Все, беспроводная зарядка своими руками 2 ампера готова.

Осталось подсоединить зарядное устройство к телефонной батареи. Конечно, будет некомфортно, ведь вы не увидите зарядный уровень, потому, что датчика не будет видно. Как долго будет заряжаться телефон, с помощью самодельной зарядки, может зависеть только от мощности источника питания. Телефон таким способом заряжается на протяжении 7 часов, если вы хотите зарядить его быстрее, то воспользуйтесь более мощным блоком питания и намотаете контур проводом толще.

Также,узнать как сделать зарядку своими руками, Вы сможете посмотрев видео ниже.

Шаг 7: Сверлим жестяную коробку или корпус.

Так как в качестве корпуса я использовал жестяную коробку Altoids, то мне пришлось немного поработать дрелью. Кроме дрели нам понадобится ещё и такой инструмент, как дремель.

Перед тем, как начать работу с жестяной коробкой, сложите в неё все компоненты, чтобы убедиться на практике, что она вам подходит. Продумайте, как лучше всего в ней разместить компоненты, и только потом сверлите. Места расположения компонентов можете обозначить маркером.

После обозначение мест можете приниматься за работу.

Вывести USB порт можно несколькими способами: сделать небольшой надрез прямо вверху на коробке или же сбоку на коробке просверлить отверстие соответствующего размера. Я решил сделать отверстие сбоку.

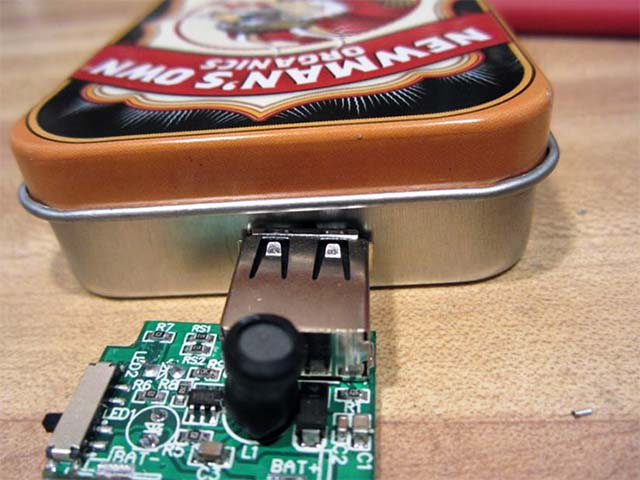

Сначала приложите USB порт к коробке и обозначьте его место. Внутри обозначенной области просверлите дрелью два или больше отверстий.

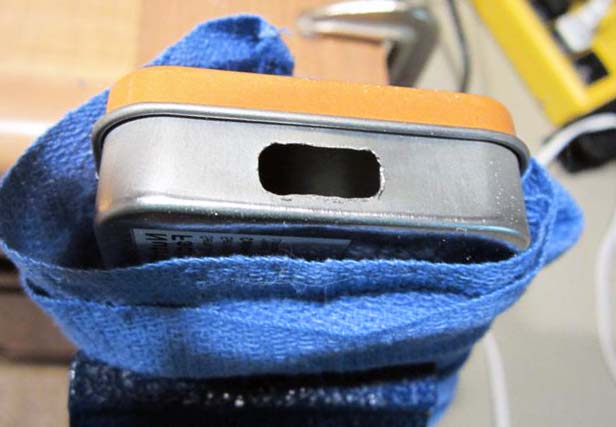

Зашлифуйте отверстие дремелем. Обязательно соблюдайте технику безопасности, чтобы не травмировать пальцы. Ни в коем случае не держите коробку в руках — зажмите её в тиски.

Далее убедитесь, что в сделанное вами отверстие свободно проходит USB порт.

Просверлите отверстие диаметром 2,5 мм для USB порта. При необходимости расширьте его с помощью дремеля. Если вы не планируете устанавливать солнечную батарею, то в отверстии 2,5 мм нет необходимости!

Беспроводной Power bank

Что такое Power bank (повербанк по-русски)? Это аккумулятор. Предназначен для хранения электроэнергии. Заряжается от сети и хранит энергию продолжительное время. Ток саморазряда небольшой. Вес от 45 грамм. Чем больше мощность, тем больше вес. Эффекта памяти нет. USB-выход обеспечивает пригодность для любых мобильных устройств.

Мощность аккумуляторов телефонов, ноутбуков, планшетов непрерывно растет. Но удовлетворить потребность людей в долгой и непрерывной работе мобильных устройств все равно не удается. Где же выход? Спрос на дополнительную энергию для различных переносных устройств породил производство ряда приспособлений для подзарядки телефонов и других мобильных устройств. Одно из них Power bank.

Внешний аккумулятор Xiaomi Mi Power Bank 5000mAh

По-другому Power bank называют внешним аккумулятором. На рисунке показан проводной накопитель энергии. Сейчас набирает обороты производство беспроводных повербанков. Например

Power bank и беспроводная зарядка «Maker Space» с разъемом Type-C (два в одном)

Это устройство совмещает беспроводную зарядку Qi с накопителем энергии Power bank. Кроме беспроводной зарядки, можно заряжать любые мобильные устройства через USB порт. Сам накопитель можно зарядить тремя способами:

• Через кабель микро USB
• Через кабель Type-C
• Беспроводным способом Qi

Запас энергии — 20000 мАч, вес — 225 грамм, размеры — 136 х 70 х 18 мм.

Подходит для айфонов: iPhone X, iPhone 8. Также можно заряжать любые андроид телефоны, которые поддерживают протокол Qi.

Фактически аккумулятор, показанный на рисунке является универсальным устройством для зарядки любых мобильных гаджетов, как через USB порт, так и индукционным методом Qi.

Факторы вредности и опасности

Действие ЭМП на живые организмы также зависит от частоты его колебаний. В общем оно с частотой монотонно возрастает прим. до 120-150 МГц, а затем наблюдаются всплески и провалы. В одном из них, приходящемся на видимый свет, мы приспособились жить в ходе эволюции; в одном из других около 2900 МГц работают микроволновки. Но микроволновый провал биоактивности ЭМП неглубокий, иначе оно не поглотится продуктами, лишь бы технически было возможно и не очень сложно заэкранировать печь от излучения ЭМП наружу. Поэтому, если вы соберетесь самостоятельно делать ремонт микроволновки, нужно точно знать, как она устроена, работает, что там можно, что допустимо делать и чего нельзя, чтобы СВЧ не просифонило наружу, и знать, как определить в домашних условиях, не сифонит ли микроволновая печь. Но вернемся к теме.

С частотой растет также ППЭ ЭМП, поэтому нормы его уровня привязаны к ППЭ. Кроме того, индивидуальная чувствительность к ППЭ ЭМП колеблется в очень широких пределах, прим. в 1000 раз. В странах с откровенно-жлобским трудовым и социальным законодательством приняты допустимые уровни ППЭ до чудовищных величин вплоть до 1 (Вт*с)/кв. м. Подход в данном случае: при найме ты был предупрежден? Допмедстраховку тебе оплачивают? Повышенную за вредность пенсию через 10 (15, 20) лет гарантируют? Остальное – проблемы индейцев.

В ППЭ такого уровня человек непосредственно ощущает действие ЭМП: тяжесть в голове, нежное тепло, идущее из глубины тела. Нежное, но чрезвычайно опасное: это свидетельство начавшегося плазмолиза клеток, отчего они могут претерпеть злокачественное перерождение. «Аппарат на полшестого» еще на самое страшное последствие «подхвата зайчика» ППЭ ЭМП.

В СССР действовала другая крайность – 1 (мкВт*с)/кв. м, т.е. в миллион раз меньше. Воздействие такого ППЭ на самого чувствительного субъекта не скажется ни немедленно, ни в отдаленной перспективе. Каждый гражданин, точнее, подданный, «совдепии» фактически был собственностью государства, но оно же и гарантировало ему жизнь, здоровье и безопасность. По крайней мере, формально.

Рыночной экономике такая перестраховка окажется непосильной, да в теперешнем засоренном эфире и технически вряд ли осуществимой. Поэтому общепринятая норма уровня ППЭ ЭМП на сегодня промежуточная – 1 (мВт*с)/кв. м. Такой ППЭ, влияющий постоянно и долго, непременно даст отдаленные последствия, но регулярное нахождение в нем не более определенного времени в сутки среднему человеку безвредно и безопасно. Чрезмерно чувствительные отсеиваются медосвидетельствованием при найме, а последствия случайных отклонений уже возможно компенсировать, не перенапрягая соцфонды. Тоже, конечно, жлобский подход, рак на пенсии лечить вместо отдыха удовольствие не великое, но хотя бы в пределах разумного. Поэтому мы будем считать беспроводную зарядку потенциально опасной, если она в радиусе прикосновения (ок. 0,5 м) создает ППЭ ЭМП 1 (мВт*с)/кв. м и более.

Расчет безопасности

Поверим рекламе и купим «супер-пупер» зарядку с питанием от USB (потребляемая мощность – 1,75 Вт), действующую в радиусе 20 см (0,2 м). КПД блогинг-генератора (см. далее) такой мощности на полевом транзисторе ок. 0,8; в эфир без гаджета, лежащего на площадке, уйдет 1,4 Вт. Площадь сферы радиусом 0,2 м – 0,0335 кв. м. ППЭ на ней составит 2,8/0,0335 =41,8 (Вт*с)/кв. м(!). Величина ППЭ обратно пропорциональна квадрату расстояния от источника. На каком же в данном случае она упадет до допустимой 1 (мВт*с)/кв. м? Расчет элементарен: берем корень квадратный из отношения реальной ППЭ к допустимой, и умножаем результат на начальный радиус 0,2 м, т.е. делим на 5; получим… 20,4 м! Вот чего стоят уверения производителей в безопасности изделий. Заодно с силой Ци.

Оговорка выше насчет гаджета на площадке не случайна. В таком случае заряд на частотах, длины волн которых много больше зазора между излучателем и аппаратом, будет индукционным, если приемник для него пригоден. Приемная катушка гаджета как индукционный приемник пригодна однозначно. Зазор в 3 см (см. выше) даст частоту 10 ГГц, которую генератор точно не способен выработать; реально зазор еще меньше. Так что предварительный вывод подтвержден: наша зарядка должна быть только и только индукционной. ППЭ ЭМП в зазоре между индуктором и аппаратом тогда будет еще в разы больше, но это уже не опасно, т.к. ЭМП само собой стянется к приемной катушке, диаметр которой ок. 5 см. На расстоянии от нее втрое большем (точнее, в e раз, e=2,718281828…) наличие ЭМП может быть зафиксировано уже только чувствительным детектором, но расчетом «на пальцах» тут не обойдешься, для вывода нужно использовать средства математической физики.
