Ремонт мобильного телефона своими руками

Подробности вопроса

Работа достаточно кропотливая, потребуется полностью удалить налипшую грязь и при этом не повредить внутреннее гнездо. Данная процедура, не потребует каких-то крупных затрат. Ну а главное в данной работе запастись огромным терпением, так как процесс ответственный в выполнении.

Разберем первое решение проблемы

Для этого нужно будет вооружиться фонариком зубочисткой, ватный (хлопковый) диск (опционально), накручиваем незначительное количество ваты на зубочистку (важно убрать лишние ворсинки), и аккуратно почистите разъем зарядки своего смартфона. Стараться достать при этом до самых дальних уголков, но и не переусердствовать — пусть и нелегко повредить контакты зубочисткой, но все-таки возможно

Далее фонариком проверяем  всё ли чётко отчищено и нет ли незамеченных кусочков. Если вдруг обнаружили еще мелкие частички пыли, нужно снова повторить действия. Как только убедись в том, что все сделано верно, проверяем работу. Не нужно использовать ватные палочки потому от них будет еще больше мусора.

Вторым способом решения данной проблемы по чистке гнезда зарядки будет служить тонкая прочистка щёткой. Так как её ворс  должен проникать в гнездо, доставая до самых укромных уголков. Погрузите ворс внутрь разъёма и проведите чистку. Воспользоваться можно  косметической щёткой жены или девушки или возьмите старую зубную щётку средней жёсткости.

Простой щеткой, конечно, трудно этот мусор вытащить, а иглой в самый раз. Для этого аккуратно тонкой иглой пытаемся, удалить мусор с глубины разъема входа телефона,  старайтесь, чтобы она не касалась краев. Такой мусор может быть спрессованным ворсинками и кусочками пыли. Итак, после того, как мы удалили спрессованный мусор, берём в руку маленькую кисточку и продолжаем очищать гнездо телефона от более мелких частичек мусора. Процедуру чистки иголкой можно чередовать с ватой, а также желательно применять лупу и настольную лампу для точности действий.

Помните, что металлические предметы для очистки разъема использовать ни в коем случае нельзя!

Как говорится в пословице «на войне все средства хороши», но лучше обратиться в мастерскую по ремонту телефонов

Как правило , у мастеров есть специальное оборудование.  Важно своевременно проводить самостоятельно чистку оборудования. Это профилактика от перегрева и разных поломок

Что делать с трещиной на экране

После появления царапины пользователи не так беспокоятся, но вот когда пошла трещина – вот тогда стоит начинать паниковать. Трещина, если заранее её не начать устранять, может повлечь за собой многие неприятные события в виде испорченной системы телефона, а также нерабочего сенсора. Необходимо сразу начать устранение, чтобы потом не было поздно:

1. Необходимо оценить ситуацию. Иногда пользователю ничего не остается, как обратиться в центр за заменой стекла. Может нет смысла пробовать?
2. Стоит обратиться в сервисный центр, где либо заменять стекло, либо посоветую что-то дополнительно;
3. Посмотреть цены на стекло. Обычно, нет смысла ставить новое стекло, так как оно не окупает стоимости самого девайса;
4. При маленьких трещинах можно оказать первую помощь в виде защитного стекла.

Что понадобится

Разбор телефона довольно кропотливый и хрупкий процесс. Поэтому лучше, если вы уже имеете некоторые навыки в этой сфере. Во всяком случае, быть оснащённым необходимыми инструментами и средствами поможет сделать разбор безопаснее для гаджета.

Материалы и инструменты, которые могут пригодиться:

1. специальная скрепка для сим-карты, которая идёт вместе с телефоном (в крайнем случае можно использовать булавку);
2. крестовая отвёртка;
3. пинцет для извлечения деталей;
4. лопатка из пластика или капрона или твёрдые скидочные карты для снятия задней крышки;
5. новые детали (например, аккумулятор), которые заменят старые.

Как устроен корпус телефона

Чтобы не повредить девайс, неплохо знать, как он устроен механически, какие части, где расположены и т.д. Весь корпус на задней панели выполнен из алюминия со вставками из пластика. На Xiaomi Remi 4x и Xiaomi Redmi Note 4x сзади также расположен отпечаток пальца.

Внутри телефона находится материнская плата. С одной её стороны крепится дисплей – то есть экран, а с другой стороны, крепятся процессор, камеры, батарея, мини-платы и другие элементы. Дисплей присоединяется к задней панели специальными деталями-защелками. Они легко поддаются отстёгиванию.

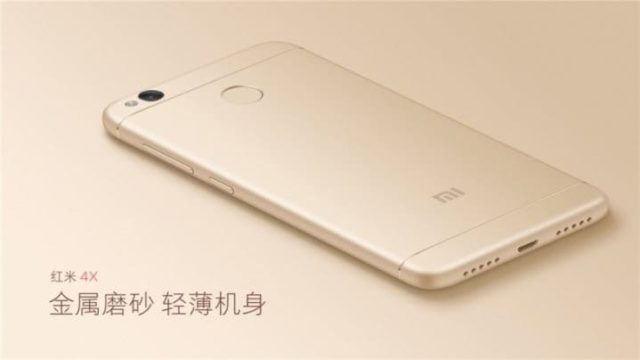

Как разобрать телефон Xiaomi Redmi 4x

Теперь перейдём непосредственно к процессу разбора.

Инструкция:

• Перед любыми действиями с телефоном обязательно выключите его.
• Самым первым шагом является извлечение сим-карты. Проделать это необходимо с помощью специальной скрепки.

Чтобы отстегнуть торцевые винты, соединяющие две части смартфона, проденьте специальную лопатку или на крайний случай карту со стороны дисплея на пару миллиметров внутрь, а затем проведите по всему периметру экрана. Придерживайте крышку теми же картами, ногтями или другими подручными средствами, чтобы она не захлопнулась назад.

Далее, аккуратно снимите заднюю крышку, стараясь не задеть сканер отпечатка.

• Аккуратно отсоедините сканер пинцетом.
• Теперь отключаем датчик около аккумулятора.

Необходимо открутить верхние болтики от крышки с антенной. Отложите их и не потеряйте.

Отстёгиваем соединительные детали рядом с платой. Винты также отложите, отдельно от предыдущих.

Снимаем аккумулятор. Для этого пинцетом снимите по бокам клеящийся слой. Если он выйдет не до конца, прогрейте смартфон, добавьте изопропиловый спирт и подденьте батарею пластиковой картой. После уберите оставшиеся клеящиеся пластины.

А затем снимаем и зелёную плату, убрав кабель антенны.

Далее, вы можете извлекать нужные компоненты.

Готово. На этом разбор закончен.

Учтите, что какие-то компоненты могут быть присоединены шлейфами, поэтому, если что-то будет невозможно снять, сначала открепите шлейфы от разъёмов.

Замена дисплея

Поломка экрана, трещины или полностью нерабочий дисплей – актуальные случаи. Если на вашем устройстве не было защитного стекла, вы можете заменить сам экран.

Перед заменой дисплей, следует прогреть экран специальным строительным феном.

Инструкция:

1. После снятия аккумулятора извлеките микросхему сверху и зелёную плату.
2. В новый экран нужно будет переставить следующие элементы со старого: переднюю камеру, вибромотор, боковые клавиши (громкость, включение) и динамик.
3. После перенесите все шлейфы с прежнего дисплея на новый.
4. Снимите защитную плёнку.
5. Проверьте наличие всех деталей на новом экране.
6. Соберите телефон, действуя в обратной последовательности.

Готово.

Замена тачскрина

Различие экрана от тачскрина в том, что разбитое стекло просто мешает использованию телефона, а поломанный тачскрин препятствует работе сенсора.

Смена тачскрина очень похожа на замену дисплея.

Инструкция:

1. После снятия аккумулятора и системной платы прочистите эту зону от остатков клея и пыли.
2. Далее, ещё раз прогрейте телефон специальным феном.
3. Если экран разбит, используйте скотч, чтобы осколки не разлетелись или не попали в пальцы.
4. Пинцетом или другим острым предметом подденьте тачскрин и снимите.
5. Протрите и обезжирьте форму для дисплея.
6. Рекомендуется также использовать изопропиловый спирт, но ни в коем случае не намоченную обычной водой тряпку.
7. По периметру рамки нанесите клей.
8. Продев все шлейфы, расположите новый модуль на корпусе. Сильно не прижимайте, дисплей и так хорошо схватится.
9. Подождите некоторое время, чтобы процесс крепления завершился.
10. В обратной последовательности прикрепите все компоненты внутрь телефона.

Готово.

Замена аккумулятора

Приобретая новую батарею, следите, чтобы она чётко подходила к вашей модели Xiaomi.

Инструкция:

1. Разберите телефон, следуя первой инструкции.
2. Вынув старый аккумулятор, прикрепите новый на двусторонний скотч.
3. Проверьте работоспособность телефона.

Готово.

Как зарядить устройство?

При сломанном гнезде зарядки можно использовать несколько способов заряда аккумулятора:

Универсальное зарядное устройство – “Лягушка”. На корпусе выведены подвижные контакты, которые фиксируются на выводах аккумулятора. Устройство держит батарею специальной прищепкой. Достаточно включить в сеть и оставить на некоторое время. Специальные индикаторы сигнализируют о подсоединении аккумулятора, процессе и завершении зарядки.

Напрямую. Для этого необходимо подсоединить к контактным элементам провода питания от блока. Необходимо соблюдать полярность красный провод – контакт +, черный –. Способ действует, но необходимо контролировать процесс. Излишнее напряжение может привести к выходу из строя батареи. Процедура проводится при выключенном устройстве.

Экстремальный способ. Это пригодится на случай попадания в непредвиденную ситуацию, например, если человек потерялся в лесу. Нужно взять железную и медную пластину и воткнуть в землю. Проводами подключить к ним аккумулятор. Медь – плюс, железо – минус

Ждать придется долго, но позволит получить 5-10% заряда для совершения важного звонка.

Все эти способы актуальны для смартфонов, имеющих разборный корпус и съемный аккумулятор.

У некоторых владельцев, попавших в неприятную ситуацию, возникает вопрос – можно ли зарядить смартфон через гнездо наушников? Ответ однозначный – нет! Это совершенно другая сеть, не имеющая выхода к аккумулятору напрямую.

Нагревание. В определенных условиях можно попытаться нагреть аккумулятор телефона металлическим предметом

Важно знать, что металл не должен быть раскален, достаточно 60-80 градусов. Способ может помочь восстановить часть энергии, достаточный для совершения вызова, но может и окончательно испортить батарею

Чтобы продлить время службы micro-usb гнезда следует аккуратно обращаться с телефоном и использовать штекер подходящего формата, очищать устройство от пыли. Соблюдение этих условий позволит избежать сложностей с зарядом аккумулятора.

1 Можно ли починить гнездо зарядки

Многим интересно, можно ли отремонтировать его дома. Надо грамотно подойти к вопросу – тогда сложностей не возникнет. Неаккуратное использование такого устройства часто приводит к какой-нибудь поломке, которую надо устранить. В любом случае надо сначала изучить суть проблемы – иногда неполадки в разъеме для подключения, тогда поможет замена кабеля питания.

Существуют множество причин поломки гнезда зарядки телефона

По каким причинам могло сломаться гнездо зарядки

• Вы пролили на устройство какую-нибудь жидкость. Даже если порт не сломался сразу, это может произойти в будущем.
• Самая частая причина – постоянные механические воздействия. Они приводят к деформации гнезда, что делает зарядку устройства невозможной – штекер попросту болтается в разъеме.
• Иногда происходит деформация контактных площадок – в такой ситуации зарядить гаджет тоже не получится.

Начнем с самой неприятной ситуации – когда произошел контакт устройства с жидкостью. Этот тип повреждения считается одним из самых опасных – в результате воздействия влаги появляется коррозия, вследствие чего окисляются соседние компоненты. Часто в таких случаях получает вред и динамик, также расположенный внизу.

Последовательность действий

1. Первым делом достаём лоток для сим-карт. Если оставить его в изначальном положении внутри корпуса, то он будет мешать при съёме крышки.
2. Непосредственно разборка стартует с процедуры открывания защёлок по периметру гаджета. Открывается задняя крышка не так-то просто – нужно приложить немало усилий, чтобы справиться с задачей. Но делать это нужно крайне аккуратно. Лучше и безопаснее всего устройство будет открываться при помощи специальной лопаточки для работы с телефонами. И уж точно ни в коем случае в работе с задней крышкой нельзя использовать острые предметы, способные нанести царапины. Начинать открывать защёлки нужно с одного угла телефона, постепенно передвигаясь к другому.

Когда защёлки поддались воздействию, медленно и осторожно снимаем заднюю крышку на Xiaomi Redmi или Mi Max. Плавно откроем корпус, увидев там шлейф, присоединяющий заднюю поверхность к тачскрину

Аккуратненько снимите шлейф, чтобы отсоединить переднюю панель.
Теперь перед нами «начинка» смартфона Ми. Здесь видим верхнюю панель с установленным чипом, там же камеры. Под ними расположен аккумулятор. Чаще всего вопрос о том, как снять заднюю крышку Xiaomi Redmi или Mi Max появляется при необходимости заменить камеры или батарею. Также это актуально, если повреждён тачскрин, но без дополнительной сложной аппаратуры вы эту задачу в домашних условиях точно не решите.
Хотя нам и открыты внутренности смартфона, извлечь их мы пока не можем. Кроме камер – их мы можем достать, если откроем пломбу, легко поддеваемую любым подручным плоским предметом.

Если же вы разобрали телефон, чтобы заменить аккумулятор или покопаться в чипе, то придётся поработать отвёрткой. Внутренние элементы прикручены к крышке болтиками. Откручиваем их с помощью отвёртки, обязательно складываем на видном месте, чтобы не потерять, и лишь после этого можем продолжать разбор
Открученным болтам нужно уделить особое внимание – те, что крепятся сверху, длиннее завинчивающихся снизу. Потому их положите в разные места, чтобы не запутаться.
Открутив болты, откройте защитную панель сверху, и перед вами появится чип
Самостоятельно вносить какие-либо изменения в его конфигурацию не рекомендуется.
Закрываю заднюю крышку я точно так же, как и открываю, но, разумеется, действия выполняются в обратном порядке

Главное – соблюдать осторожность и действовать аккуратно, и тогда всё получится.

Для составления более точного представления о том, как правильно открывать телефон Ми Макс и другие модели от Сяоми, предлагаем ознакомиться с обучающими видео.

Как убрать трещину с экрана телефона?

Прежде всего, проводим функциональную диагностику проблемы. Если экран полностью или частично перестал отображать картинку, скорее всего, повреждение оказалось глубоким и затронуло матрицу, то есть, дисплей «потек». Здесь поможет только полная замена экрана в сервисном центре. Сразу скажем, «удовольствие» это не из дешевых. Стоимость данной запчасти может достигать половины цены нового телефона, а ведь еще нужно заплатить непосредственно за ремонт.

Второй вариант – дисплей полностью сохранил способность отображать картинку, но не реагирует на прикосновения (везде или только в зоне повреждения). Это значит, что появилась трещина на экране телефона, которая затронула только сенсорный слой, но не матрицу. Здесь, опять-таки, нужен ремонт, поскольку без «тачскрина» можно, разве что, превратить телефон в веб-камеру.

Во многих моделях удается заменить сенсорное стекло отдельно от матрицы, что обходится заказчику намного дешевле. Но есть и неприятные исключения, например, в гаджетах некоторых известных производителей тачскрин склеен с матрицей и меняется только в сборе.

Наконец, третий и самый благоприятный вариант, – поверхностная трещина на экране сенсорного телефона. По сути, вы его даже не разбили, а просто поцарапали. В этом случае экран продолжает работать, как и раньше, но теряет свой изначальный эстетичный внешний вид.

Для некоторых пользователей царапина становится источником дискомфорта и раздражения, поэтому они желают поскорее от нее избавиться. К счастью, поверхностная трещина на экране телефона действительно может быть устранена или замаскирована.

Как починить зарядное устройство для телефона, смартфона, планшета своими руками

Ниже, в этой статье будет описан простой и не требующий специального оборудования способ ремонта, который даст вашей зарядке вторую жизнь.

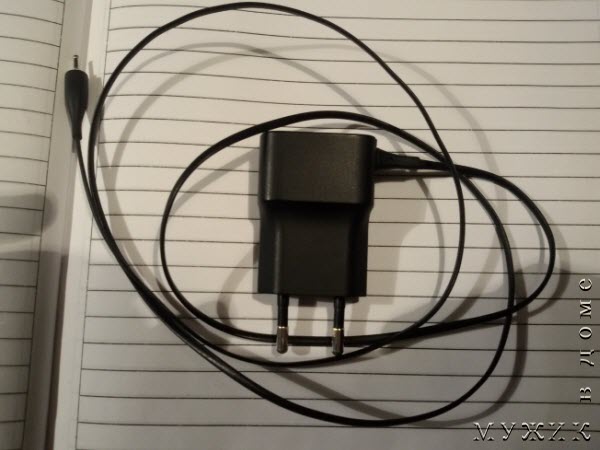

На фото – зарядка с проблемой в шнуре.

Не всегда обрыв видно невооруженным глазом. Он может скрываться под толщей основной (верхней) изоляции и остается практически незаметен.

Но, как показывает практика, перелом происходит чаще всего возле входа в блок или у основания штекера.

Чтобы обнаружить место обрыва, достаточно подсоединить включенную зарядку к телефону и пошевелить шнур в подозрительном месте.

Как только вы увидите, что зарядка на мгновение «пошла», значит в том месте, где вы в этот момент шевелили, и есть обрыв.

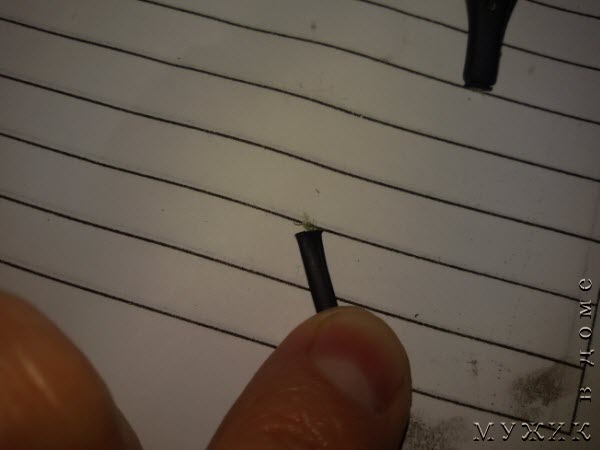

В этом случае, внимательно присмотревшись, излом и обрыв были видны и без шевеления. Он как раз получился на входе в блок питания.

Основная проблема в ремонте таких блоков состоит в том, что он не разборной. Поэтому, чтобы добраться до электронной платы, нужно проявить аккуратность и некоторые усилия.

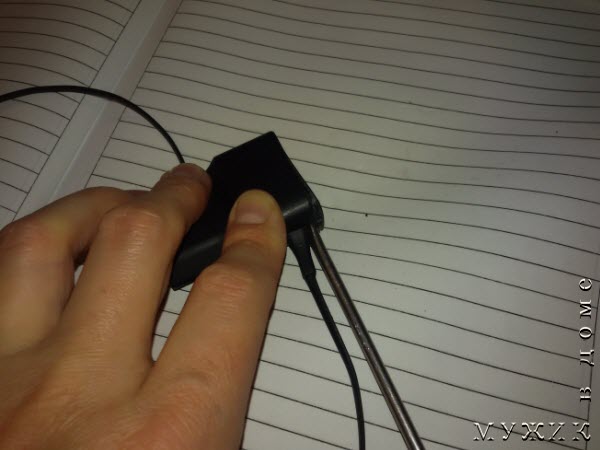

Используя отвертку и нож, необходимо поддеть основание задней крышки и снять ее.

Поддевать следует в месте входа шнура в устройство. Если вход слишком плотный, можно слегка обрезать резиновый хомут.

Делать это нужно аккуратно, чтобы совсем не обрезать провод.

Подковырнув отверткой, пытаемся поднять крышку вверх.

Может случиться так, что она треснет напополам, но чаще, как и в этом случае, крышка снялась целиком, без повреждений.

Даже было видно, что у нее есть защелки, а в корпусе зарядного устройства выемки под них.
Это значит, что есть возможность после ремонта поставить крышку на свое место без использования клея.
Когда крышка снята, нужно вытащить из корпуса печатную плату. Так как она «сидит» плотно, достать ее поможет отвертка. Уперев лезвие отвертки о корпус и зацепив ее окончанием одно из мест пайки, вытягиваем плату наружу.

Устройство корпуса такое, что при вставленной внутрь плате ее входные контакты соединяются с зажимами штырей вилки питания. Поэтому, устанавливая плату обратно в корпус, нужно учесть этот момент.
На фото ниже показана плата со всеми своими «внутренностями». Провода припаяны снизу.

Вид с противоположной стороны.

А вот на фото дорожки для входных контактов.

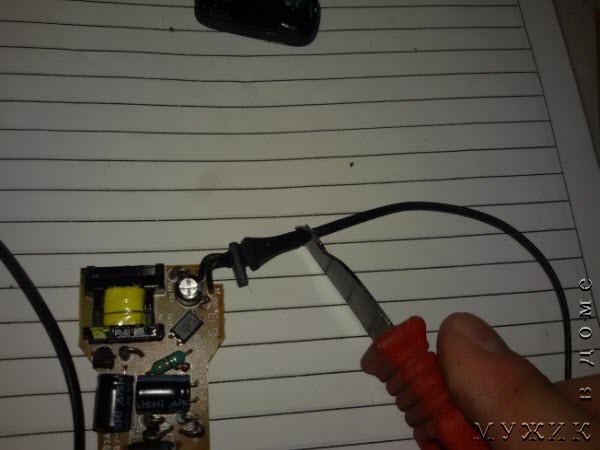

Провод придется обрезать ниже того места, где находится повреждение

Но очень важно запомнить, какой провод «+», а какой «-». В некоторых случаях провода имеют соответствующий цвет, красный — это положительный, а черный — отрицательный проводник

При цветной маркировке обрезать можно смело, а после просто припаять провода, соблюдая полярность.
В нашем случае провода одноцветные, но так как шнур плоский, можно проследить, с какой стороны шнура провод идет на минус, а с какой на плюс. Пометить, ну а потом уже обрезать.

Далее, отпаять оставшиеся концы от платы и подготовить отверстия для пайки нового провода.

Не теряя метки, зачистить и залудить провода на шнуре.

По одному припаиваем их к плате, соблюдая полярность.

На печатной плате в месте пайки обычно есть маркировка полярности.

Чтобы шнур на выходе не болтался, наматываем на его входную часть бандаж из черной изоленты. Толщина бандажа должна быть такой, чтобы войти в прорезь для провода и зафиксироваться в нем.

Перед установкой крышки проверяем работу устройства. Включаем его в сеть и подсоединяем к телефону. Если телефона на данный момент нет при себе, используем вольтметр постоянного тока.

Так как внутренний контакт в гнезде имеет очень тонкую трубку, и щуп прибора не заходит в него, можно для проверки использовать кусочек тонкой медной проволоки.

Всунув ее в трубку внутреннего контакта, подсоединяем к ней и наружному выводу штекера щупы измерительного прибора.

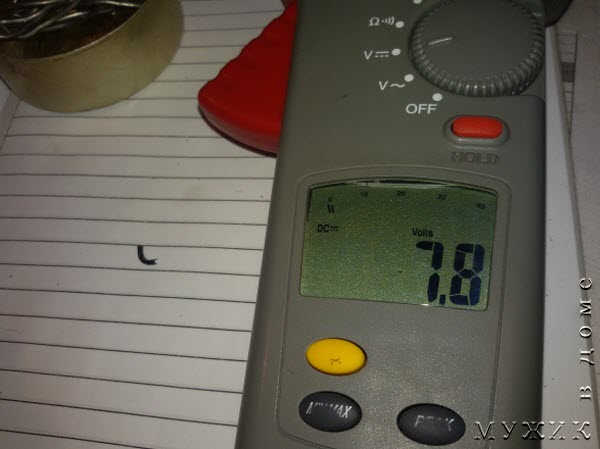

Вольтметр показывает, что напряжение присутствует, а это значит, что поломка устранена.

Теперь защелкиваем заднюю крышку.

Подсоединяем телефон и радуемся результатам проделанной работы.

Сервисный центр Ремфон – команда настоящих профессионалов

Сервисный центр Ремфон
– это совершенно уникальная команда профессионалов. В нашей компании тщательно
подобраны специалисты, владеющие широким диапазоном знаний и практических навыков
в области ремонта. А все вместе они представляют собой серьёзный
профессиональный коллектив, давно и успешно занимающийся ремонтом мобильной
техники в Москве.

В кратчайшие сроки Вы
получите своё устройство, работающее как новенькое. В сервис центре Ремфон это
возможно благодаря собственному складу запчастей. На все отремонтированные
изделия
предоставляется гарантия. Важным преимуществом услуг наши является бесплатная диагностика поломок. Вы
оплачиваете только сам ремонт ноутбука, планшета или любой вашей техники.
Сервисный центр предлагает занятым клиентам
услугу курьерской
доставки
. Вам не нужно выкраивать время из своего плотного графика, чтобы доехать с
техникой в центр и обратно. Мы позаботились, чтобы Вам было удобно.

Мы занимается полным
спектром услуг по ремонту смартфонов, умных часов, навигаторов и другой
мобильной техники – от простейшей замены детали до высококвалифицированной
перестановки интегральных схем. В центре Вы можете получить все необходимые
виды ремонтных работ. Срочный ремонт включает замену и ремонт корпуса,
сенсорного и обычного экрана, клавиатуры и т.д. При необходимости проводятся
процедуры любой сложности – от смены программного обеспечения до сложных работы
с применением микроскопа и другого оборудования. Характер поломки может быть
любым, — профессиональные мастера решат все возникшие проблемы. Мы занимаемся
как элементарным ремонтом сотовых, так и решаем сложнейшие технические задачи
на любой технике.

Обращаясь в сервисный
центр Ремфон, Вы получаете не только оперативное решение проблемы с телефоном
или другим устройством, но и экспертные консультации по вопросам использования
гаджетов, советы по успешной эксплуатации вашей техники. Кроме того, с помощью
специального
on-line сервиса есть возможность задать интересующий вопрос по ремонту телефонов
через сайт центра.

И это ещё не всё, —
существенным плюсом обращения в сервисный центр Ремфон являются
низкие расценки. При этом Вы сами
можете выбрать удобную форму платежа.

Что нужно для разборки телефона

Перед началом процесса разборки пользователю необходимо в первую очередь убедиться в том, что он приготовил свое рабочее место. Чтобы во время разборки не отходить от устройства и тщательно работать, необходимо приготовить многие инструменты, а именно:

Специализированная лопатка для смартфонов. Такая вещь в первую очередь не должна быть с заостренными краями или другие неровностями, так как такое может запросто повредить мобильное устройство

Даже несмотря на осторожность, предпочтение стоит отдавать прежде всего таким лопаткам, которые выполнены из металла. Пластик может быстро сломаться, он является ненадежным материалом в починке телефонов

Также можно использовать такой, как капрон – отличный вариант;
Пинцет необходим для мелких деталей. К сожалению, не все можно достать при помощи пальцев, поэтому наличие пинцета очень сильно выручает пользователя. Если понадобиться достаточно шлейфы, то только с помощью специального прибора;
Также стоит подумать о скрепке. Она часто идет в наборе с телефонов. Она необходима для того, чтобы вытащить СИМ – карту, так как при разборке корпуса и замене некоторых элементов она будет мешать;
Пользователю стоит подготовить защитную пленку или же стекло. Это поможет ему спасти дисплей экрана от различных царапин, которые могут появиться в процессе разборки или же сборки;
Плоская отвертка также необходима. Если в корпусе телефона найдутся специальные винтики, то с помощью крестовой помощницы можно из открутить и снять. Все достаточно легко, если использовать прибор оптимального размера;
Ножик может понадобиться. Лучше брать тонкий вариант. Если нет ножика, то стоит воспользоваться ножницами или же пластиковой картой. Только стоит выбирать твердый материал;
Компоненты для замены;
Присоска или же специализированный клей, если пользователь собрался заменять тачскрин;
Скотч на две стороны поможет пользователю при замене аккумулятора.

Никто не говорил, что набор для замены определенных элементов в телефоне будет маленьким. Это емкий процесс, поэтому необходимо большое количество инструментов. Все их можно достаточно в специальном магазине для ремонта или же в любом техническом магазине, который есть у пользователя в городе.
