Как сделать глушитель своими руками? ремонт глушителя своими руками без сварки

Виды резонаторов

Как и многие детали резонаторы делятся на виды, которые зависят от двигателей. Встречаются резонаторы под двухтактный двигатель и четырехтактный. Опытным путем было выяснено, при взаимодействии резонатора с четырехтактным двигателем, мощность мотора снижается. Если убрать резонатор, то примерно на 15 процентов двигатель станет мощнее. В двухтактном двигателе все иначе. Если снять резонатор, то мощность падает и топлива «уходит» больше. Поэтому автовладельцу придется переплачивать деньги за бензин впустую. К тому же скоростные характеристики автомобиля упадут.

Можно также классифицировать резонаторы по внешнему виду и габаритам.

Устройство, принцип работы и ремонт резонатора глушителя

В пути каждый механизм автомобиля издает много звуков, особо громкий шум характерен для двигателей внутреннего сгорания — с целью снижения уровня шума и был создан глушитель.

Он остается ключевым звеном выхлопной системы, а сам глушитель состоит из ряда узлов, один из которых — резонатор.

Резонатор глушителя

Основную роль по глушению шума, возникающего после сгорания рабочей смеси в моторе, играет резонатор. Габариты этой запчасти зависят непосредственно от количества воспроизводимого шума, имеет значение и его форма.

Из-за поломки резонатора хуже работает вся выхлопная система — внутри машины возникает запах выхлопных газов и во время движения появится сильный шум.

Как устроен резонатор

Сам по себе он состоит из массы слоев, где каждый несет ответственность за осуществление конкретных задач. Едва только горячий отработанный газ попадает в резонатор, где проходит через отражатели. Частицы выработанного газа идут по двум разным потокам. Впускной и выпускной резонаторы проделывают один и тот же объем работ, поскольку пропускают выхлопы через всю систему.

В связи с тем, что на резонатор и на выхлопную систему в целом регулярно влияют крайне высокие температуры, то эти детали машины нередко ломаются. Для предотвращения поломки нужно регулярно осматривать выхлопную систему и ухаживать за ней.

Следует знать, что работа резонатора зависит от:

• состояния чистоты глушителя; • качества катализатора; • размера трубы в диаметре.

Снаружи резонатор напоминает маленький глушитель. Для отличной работы системы, давление обязано равномерно распределяться. Именно благодаря этому выхлопная система оказывает меньшее сопротивление, никак не влияющее на понижение отдачи мотора.

Ремонт резонатора

В зависимости от двигателей бывают и разные виды резонаторов — например, бывают резонаторы под двухтактный двигатель и четырехтактный. Делят их и в зависимости от размеров и наружности.

Как понять, что в резонаторе есть поломка: если он неисправен, то появится шум при работе мотора или же сократится отдача движка.

В основном в резонаторе возникают дырки и появляется ржавчина. Ремонт можно сделать самостоятельно, или же прийти к мастерам.

Итак, для заделки дыр нужно:

• вырезать пластину из жести для закрытия дырки. Следует учесть, что размер «заплатки» сделать нужно больше, чтобы не было встык; • потом нужно затереть место ремонта наждачной бумагой; • затем высверливают несколько отверстий для крепления на резонаторе и пластине; • для фиксации пластины на резонаторе понадобится взять шпаклевку и отвердитель; • после установки пластины через проделанные отверстия прикручивают саморезы; • не нужно сразу запускать двигатель — шпаклевке нужно застыть.

Таким образом, удастся заделать дыру в резонаторе и он сможет проработать еще пару лет.

Как заменить резонатор глушителя своими руками

Замену резонатора выполняют обычно в гараже, поскольку нужна яма.

Последовательность действий такова:

• спреем против ржавчины WD-40 обрабатывают поверхность соединения болтов резонатора, затем откручивают соединительные болты. • Отсоединяют особый хомут крепления резонатора, а после разъединения труб нужно извлечь уплотнитель. • Разъединяют все крепления с уплотнительными кольцами и полностью снимают резонатор. • Установка нового резонатора выполняется в обратной последовательности.

Во время монтажа резонатора следует проверить место соединения с глушителем — не должно быть зазоров. В случае их появления при сборке, станет заметно меньше коэффициент полезного действия резонатора и будет громкий звук при функционировании силового агрегата.

Основные элементы выхлопной системы

Конструкция выхлопной системы становится более сложной, но с каждой новой моделью машины она включает в себя все те же элементы.

Коллектор

Приемная труба является промежуточным звеном между двигателем машины и нейтрализатором (катализатором). Коллектор отвечает за вывод газов. Так как в этом случае идет очень сильная механическая и температурная нагрузка, которая может доходить до 1000 градусов, то к этой части глушителя предъявляются довольно строгие требования. Поэтому при изготовлении приемной трубы используют только самые лучшие сплавы чугуна и стали.

Также на этой детали иногда устанавливают вибро-компенсатор (гофру), благодаря которому вибрация двигателя гасится и не переходит дальше по выхлопной системе.

Нейтрализатор

В каталитическом нейтрализаторе (или катализаторе) происходит «дожиг» несгоревших остатков топлива и переработка окиси углерода. Этот элемент выхлопной системы представляет собой специальную камеру или бачок, в котором расположен керамический или металлический элемент в виде сот. Благодаря этим сотам газовые смеси очищаются за счет химических реакций.

Сейчас производители начали изготавливать многосекционные нейтрализаторы, отвечающие всем международным стандартам, которые производят обработку большего спектра вредных веществ.

Передний глушитель (резонатор)

Резонатор – по сути, является одной из тех деталей, которые принято называть глушителями. Этот элемент выполняет функцию снижения шума, но никак не очистки выхлопных газов. Когда газы проходят через резонатор, создается много шума. Поэтому внутренняя «начинка» переднего глушителя представляет собой многочисленные решетки и отверстия, которые позволяют снизить скорость вырывающихся газов, а также вибрацию. По большому счету резонатор – это бак с перфорированной трубой.

Передние глушители бывают:

• Активными. Такие глушители изготавливаются из специальных звукопоглощающих материалов, а их конструкция отличается простотой.
• Реактивными. В глушителях этого типа используются комбинации из расширительных, а также резонаторных камер.

Не стоит путать резонатор с задним глушителем, так как их конструкция сильно отличается.

Задний глушитель

Когда мы говорим «глушитель» то чаще всего в виду имеется именно задняя часть выхлопной системы. Этот элемент производит окончательное поглощение шума, а также осуществляет завершающий вывод газов.

В отличие от резонатора, внутренняя «начинка» заднего глушителя неоднородна. Внутри него установлено несколько камер со специальными наполнителями. Благодаря пористой структуре, системе перегородок и воздуховодам удается не только избавиться от сильного шума, но снизить температуру в системе.

Говоря о снижении шума, нельзя обойти стороной другой тип системы, который снижает повышенный шум в выхлопной трубе.

Устройство глушителя автомобиля в разрезе, действующего по принципу поглощения шумов, изображено на схеме.

Как и в резонаторе, здесь устанавливаются перегородки и перемычки в виде трубок. Только в последних выполнено множество отверстий различного диаметра (перфорация), а по бокам уложен негорючий поглощающий материал. Как правило, для данных целей используется базальтовая либо каолиновая вата, спокойно выдерживающая температуру газов 600–700 °С.

Звуковые волны, проходя через соседние патрубки с отверстиями, частично рассеиваются и гасятся за счет наложения друг на друга. Вторая часть колебаний поглощается наполнителем, а третья сглаживается благодаря перегородкам и изменению направления потока.

Поэтапное руководство

Чтобы сборка была успешной, следует в точности соблюдать следующие рекомендации:

• для начала стоит определить размеры, вырезать и согнуть металлическую заготовку, чтобы сформировать форму банки глушителя;
• затем необходимо сделать перфорацию в трубах банки посредством сверл или болгарки.
• дальше потребуется приварить детали труб к отражателям и перегородкам, нацепить и зафиксировать кожух и заглушки на торцах, а также прикрепить крепления;
• на последнем этапе остается закрепить новый глушитель.

Если не отклоняться от рекомендованных инструкций, то уровень шума от выхлопа станет либо слегка громче, либо тише. Это будет зависеть от качества исполнения самоделки.

Сборка будущего глушителя для автомобиля

Берем заранее заготовленный профиль указанный в пункте 1 и пункте 2 (размером 40*40 мм и 50*50 мм соответственно).

Профиль размером 40*40 мм завариваем с одной стороны наглухо.

Вставляем профиль меньшего диаметра в профиль большего диаметра.

Теперь основная задача заключается в том, что бы вставленный профиль меньшего размера находился на равномерном расстоянии от стенок профиля в который он вставлен (не касался их).
Можно поставить своеобразные «чёпики» с каждой из сторон. Кстати вставлять необходимо профиль 40*40 мм заваренной торцевой стороной к просверленным дыркам профиля 50*50 мм, в который он вставлен.

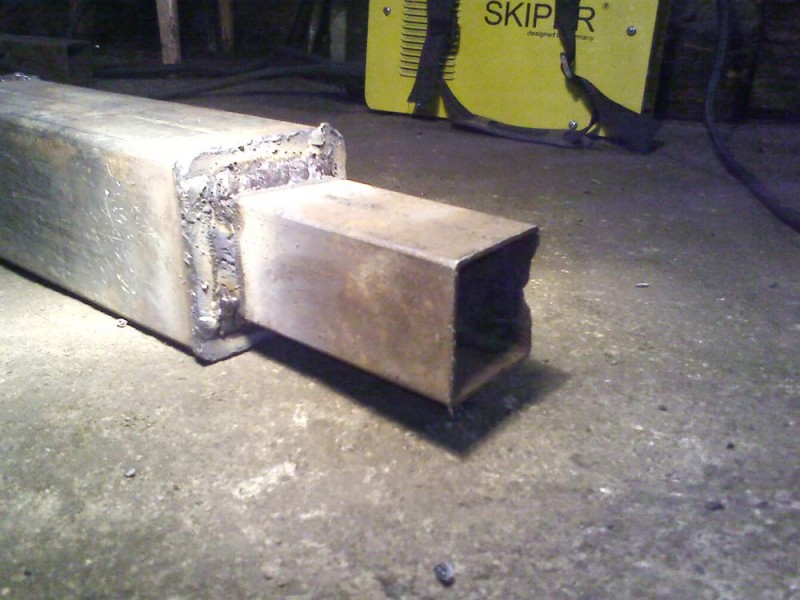

Дальше надо заварить наглухо торцевую сторону профиля 50*50 мм вместе со вставленным в него профилем 40*40 мм. Но опять повторюсь стенки меньшего профиля не должны касаться профиля 50*50 мм внутри.

Процесс это трудоемкий но поверьте оно того стоит.

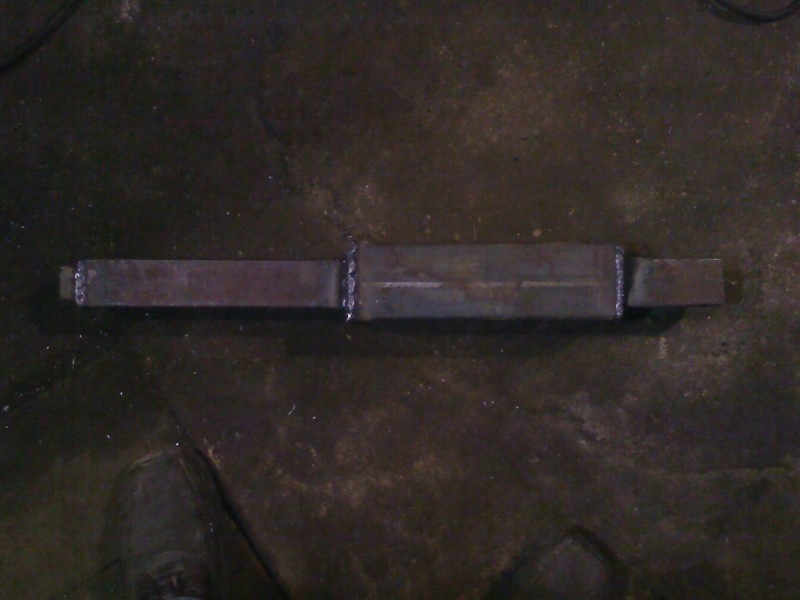

Получится должно примерно так:

Не большой торчащий участок металлопроката, будет нам необходим, для того, что бы при стыке с выхлопной трубой был своеобразный внутренний усилитель (что бы на этом месте не оторвался в дороге глушитель от выхлопной трубы).

Находится он должен внутри основной выхлопной трубы и придавать жесткость в месте сварки.

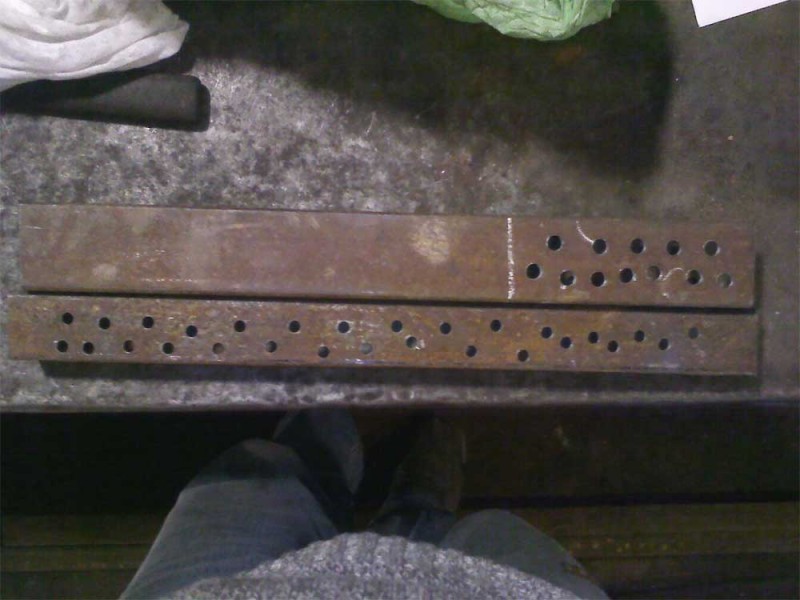

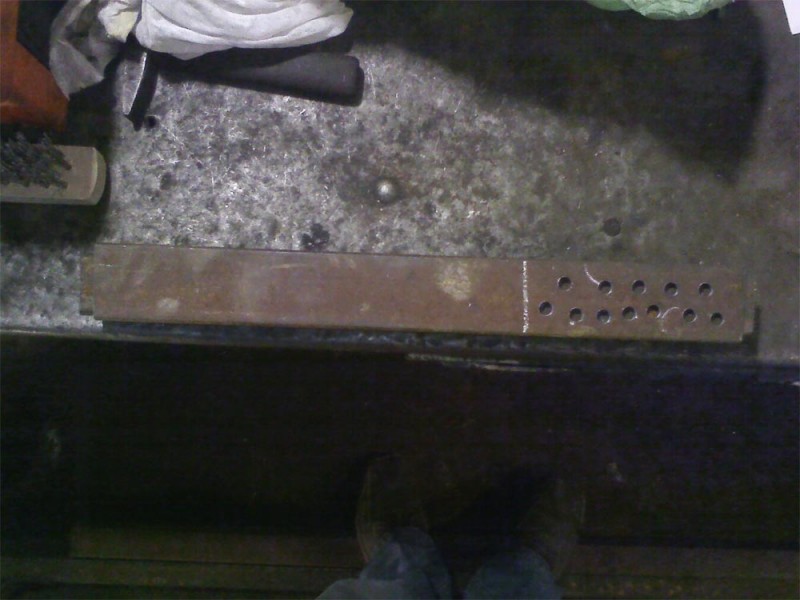

Теперь нужно просверлить несколько отверстий диаметром 7 мм в торце нашей конструкции внутреннего глушителя.

Эти пять отверстий дают своеобразный прогон выхлопного потока, который идет через основные выпускные каналы глушителя на выход (своеобразная продувка выхлопной системы).

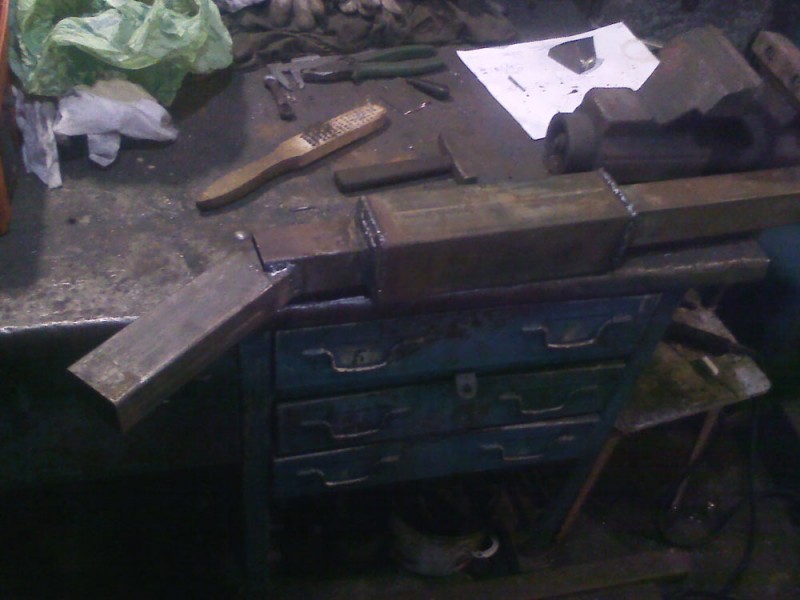

Следующие, что мы будем делать это приваривать одну часть уже сваренной части глушителя с другой частью.

Как видно на фотографии приваривается та часть металлопроката о которой написано в пункте 3 (50*50 мм длина 24 см) к профилю, который мы только что подготовили с еще одним профилем внутри.

Обратите внимание приваривается стороной с просверленными отверстиями ко второй части глушителя. Все хорошо обваривается

Ну вот мы и приближаемся к ответу на вопрос как сделать самодельный глушитель на автомобиль.

Остается приварить к нашей конструкции последнюю деталь — это отрезок профиля размером 80*80 мм и длинной 27 см.

Профиль 80*80 мм должен полностью закрыть профиль сваренный из двух частей с отверстиями. В принципе это видно на рисунке немного выше.

Внутренний профиль, так же должен находиться в середине профиля 80*80 мм (применяйте при монтаже, что ни будь вроде «чёпиков», что бы отцентрировать). Все соединения, так же необходимо хорошо заварить.

Вот таким не хитрым способом можно изготовить самодельный глушитель для автомобиля.

Осталось внести небольшие корректировки и закончим. Для того, чтобы выходное отверстие глушителя имело достойный вид ему необходимо добавить небольшой отрезок профиля 60*40 мм длиной в моем случае 21 см, у вас он может быть другим, в принципе, как и угол под, которым его необходимо приварить к нашему глушителю.

Здесь описывать нечего, все зависит от автомобиля, к которому будет применяться этот глушитель (в зависимости от пространства под днищем автомобиля).

Вопросов по поводу соединения нашего самодельного глушителя с имеющийся выхлопной трубой я уверен у вас возникнуть не должно.

Конечный результат выглядит на автомобиле вот так:

На мой взгляд получилось очень не плохо. Что касается его работы — все, что я могу сказать, так это, то что шума больше нет, и ни какого дребезжания, автомобиль работает тихо и ровно. Глушитель получился отличный.

Поэтому если у вас возникло желание поменять свой «Дохлый» глушитель, на что то действительно стоящее, повторите все, как здесь написано и у вас появится хороший самодельный глушитель для автомобиля, который вам послужит гораздо дольше, чем тот который вы приобретете в магазине.

Общая длина глушителя составила 66 см, его вес примерно одинаков с глушителем из магазина, а то и меньше.

Рекомендую посмотреть не менее интересную статью «Как устроена выхлопная система современного автомобиля», из которой вы узнаете об устройстве автомобильного глушителя в деталях.

На этом я пожалуй закончу, всем удачи на дорогах.

C уважением автор блога: Doctor Shmi

Глушитель в разрезе

Давайте посмотрим устройство глушителя автомобиля в разрезе на этом фото,

Тут мы видим, обязательны элементы глушителя или так сказать из чего состоит глушитель автомобиля:

1. Выпускной коллектор (в народе получил название штаны или паук за схожесть в конструкции)

2. Пламегаситель или резонатор

3. Соединительные трубы между камерами глушителя

4. Основной каркас глушителя

5. И собственно сама выхлопная труба

• Выпускной коллектор – это трубы, которые непосредственно прикреплены к выводам двигателя для активного отбора выхлопных газов напрямую из цилиндров автомобиля, поэтому температуры в месте соединения коллектора и двигателя могут достигать значений в 1000 градусов по Цельсию
• Поэтому требование к выпускному коллектору всегда высокое это обязательная термоустойчивость материала и крепость по отношению к механическим нагрузкам, из за чего коллектор часто изготавливается и чугуна или жаропрочной стали.
• Резонатор глушителя как правило представляет из себя трубу с просверленными в ней отверстиями разного диаметра которая находится в закрытой камере из-за расширения и выхода газов через отверстия этой трубы и происходит их резонирование по сути затухание колебания и изменения колебательного контура звуковой волны
• Основной глушитель это по сути как многокомнатная квартира только комнаты соединяются там не дверями и полыми трубками и иногда чтоб попасть в другую комнату выхлопным газам приходится несколько раз проходить по трубам из других комнат  туда и обратно– сделано это для гашения энергии газа и преобразования его в тепловую энергию, из за этого преобразования энергии и происходит снижение звуковой волны

Ну, думаю, что на вопрос глушитель в автомобиле назначение и устройство мы ответили и теперь вы имеете хотя бы представление о его устройстве.

Устройство основного глушителя

Основной глушитель значительно «гасит» шум. Он имеет более усложненное строение. В металлическом корпусе расположено небольшое количество перфорированных трубок. Корпус поделен перегородками на несколько камер. Некоторые из этих камер могут заполняться специальным звукопоглощающим материалом. В основном глушителе поток газов, которые уже много раз изменяли свое направленность – лабиринтный глушитель.

Водители, которые хотят усовершенствовать, тюнинговать выпускную систему больше всего обращают внимание на глушитель. При тюнинговых работах выпускной системы устанавливается т.н

прямоточный глушитель (одна прямоточная труба на все камеры без изменения направления потока). Такой глушитель обладает уменьшенным противодавлением, но значительной прибавки в мощности двигателя он не дает. Основной плюс прямоточного глушителя «благородное» или «спортивное» звучание вашей машины (кому, что больше «по душе»).

Opel Vectra Дедушкин вариант › Бортжурнал › Ремонт выхлопной системы (резонатора и глушителя)

Недавно, возвращаясь с ночных прогулок по прекрасному городу Санкт-Петербургу домой, я вдавил гашетку в безудержном стремлении объехать мотоциклистка на чопере, который светофор назад гнался с какойто ауди и победил – мотоциклист оказался повержен, но моя машина не сказала мне «спасибо». По приезду домой, я услышал посторонние звуки, исходящие от выхлопной системы – слишком сильно втопил, ускорив смерть почти прогоревшего узла. Заглянув под машину – я увидел что труба выходящая из задней части резонатора «отделилась» от него, тем самым, породив букет неприятных звуков.

Недолго думая, посмотрев цены на екзисте на новые резонаторы – решил, что повреждения незначительны и поеду в гараж – заварю. Попугав пол недельки прохожих громким ревом, я приехал в гараж и снял резонатор и «отделившуюся» от него трубу. Оказалось, что на грани прогара было и соединение между резонатором и его передним фланцем.

Резонатор, предыдущий хозяин поставил Polmostrow. Меня сильно удивило, что сам резонатор почти цел, не ржавый не прогоревший, а трубы на грани смерти. Было желание заменить трубы на новые, но новых у меня нет (куплю в Билтеме, и может быть когда-нибудь переварю, если новый резонатор раньше не куплю).

Для выполненных работ использовались: 1) Полуавтоматический инверторный сварочный аппарат, по-моему на 180 ампер+маска и тд. 2) Болгарка+диски отрезные. 3) Болгарка+карщетка. 4) Дрель+карщетка. 5) Дрель+Сверла 7ММ, метчики 8мм, шаг 1мм. 6) Ключи/головки на 13 и 15. 7) Бутылка серебрянки+банка+кисточка.

Резонатор был максимально очищен от ржавчины с помощью показанных ниже инструментов, приварен обратно к «отделившейся» трубе, все вызывающие недоверия швы были заново проварены, далее вся конструкция была покрыта серебрянкой.

Сложность вызвал процесс выравнивания частей резонатора относительно друг друга и глушителя, для того, чтобы не допустить искривления конструкции. Сложность, потомучто углекислотный балон для сварки у меня стационарный и приходилось бегать примерять, потом прихватывать сваркой, потом отрывать, потомучто криво и так много раз… Гаражники имеющие возможность варить на эстакаде или любящие опрокидывать машину – решены таких проблем. Когда оптимальное положение частей было найдено – выяснилось что просвет между свариваемыми кусками в некоторых местах достигает чуть ли не 5-6 мм, пришлось наваривать по краям – вот, что получилось:

Думаю маленький кусок трубы между резонатором и передним фланцем – долго не проживет – прогорит, но надеюсь до следующего лета хватит. Раз снял, решил и глушитель обслужить. По кодам не смог его распознать, но судя по всему, он намного старше резонатора, и при этом намного лучше сохранился, после максимального удаления ржавчины был проварен в проблемных местах и покрашен серебрянкой.

Чтобы нормально очистить детали, пришлось грубо разъединить соединение глушителя и резонатора, с помощью отрезного диска и болгарки. Чтобы заиметь возможность все это соединить нормально, так как предусмотрено заводом, во фланце глушителя пришлось сверлить отверстия диаметром 7 мм и нарезать метчиком резьбу под оригинальный 8мм болт, с шагом 1,0.

Резонатор и глушак перед сборкой:

На этапе сборки все соединения были промазаны высокотемтературным керамическим герметиком ABRO ES322.

При сборке, резьбовые соединения было покрыты медной смазкой Berner, которая якобы защищает узлы от закисания и ржавения, правда мне кажется, в России, где зимой на дорогах соли больше чем асфальта, выхлопной системе, подверженной сильным перепадам температуры – эта штука не сильно поможет.

После сборки оставил машину на час, чтобы дать подсохнуть герметику. Далее прогрел пол часа машину на холостом ходу, опять же чтоб герметик высох. Все стало тихо, если не считать прокладки между фланцами штанов и выпускного коллектора, которая из за кривизны плоскости фланцев не на сто процентов выполняет свои функции. Ее тоже промажу этим герметикам, но это потом.

Заколхозил термоэкран саморезом:

П.С. №1. Для герметизации соединения между глушителем и резонатором – лучше использовать силиконовый герметик выхлопных систем, а не керамический. Это соединение «типа» подвижное и герметик желательно использовать более эластичный. П.С. №2. Если вы собираетесь что угодно делать с выхлопной системой – не забудьте купить новый крепеж.

Как сделать прямоток тише

Установив прямоток, некоторые автовладельцы разочаровываются в проделанной работе: езда стала крайне некомфортной из-за слишком сильного рёва. Ведь одна из задач глушителя как системы — это гашение шумов, «успокаивая» выхлопные газы. Машина с выхлопом громче 96 ДБ не сможет пройти технический осмотр. К тому же, громче или тише будет реветь авто — на скоростных показателях это не отразится.

Чтобы сделать прямоток тише, применяется несложная конструкция, называемая «флейта». Она представляет собой перфорированную трубку с приваренной шайбой, крепящейся на выходе прямотока и уменьшающей шум.

Флейта на выходе прямотока делает выхлоп тише

Принцип действия флейты для прямотока в том, что при изменении сечения выхлопного канала и выходе отработанных газов через перфорации, разбивается звуковая волна, происходит изменение скорости и давления, громкость снижается на 3–4 ДБ и выхлоп становится тише. Правильное название флейты — сайленсер, и массовые модели китайского производства стоят от 500 рублей. Грамотно вварить сайленсер смогут в автомастерской.

Таким образом, установка прямоточного глушителя — это мера, оправданная для тюнингованного силового агрегата. Она даёт реальный прирост мощности за счёт лучшего выхода отработанных газов, эффективной продувки цилиндров и наполнения их топливовоздушной смесью. Спешить при выборе прямотока не стоит, так как неправильная переделка штатно подогнанной под силовые показатели выхлопной системы может только ухудшить характеристики автомобиля. Изготовление прямоточного глушителя своими руками — творческий процесс, впрочем, как и выбор дорогого и качественного прямотока производства именитой фирмы. При установке прямоточного глушителя на нетюнингованный двигатель тоже нужно быть внимательным — в надежде увеличить мощность можно получить только надоедливый гул.

Отрицательные моменты, появляющиеся при монтаже прямоточного глушителя

Сразу стоит сказать о возможных негативных последствиях установки прямоточного глушителя. Прежде всего, честно пройти техосмотр не удастся, что впрочем, после отмены обязательного прохождения ТО в ГИБДД, уже перестало быть проблемой. Страховые компании продают ТО даже не заглядывая в автомобиль.

Второй немаловажный минус заключается в том. что скорее всего, вы будете вызывать раздражение у окружающих, особенно в своем дворе, если в нем любят гулять мамы с детьми, бабульки, да и многие другие тоже вряд ли обрадуются. Но зато все точно будут знать вас и в лицо, и в спину. Но, может, именно этого вы и хотите добиться.

Третий момент — вполне возможно, что после такого изменения конструкции выхлопной системы увеличится расход топлива. Увеличение если и будет, то незначительное и если пара лишних рублей для вас роли не играют, то это тоже не сможет стать препятствием. Есть куда более значимый негативный фактор…

После монтажа прямотока, безусловно, возможно разочарование вследствие несоответствия конечного результата тому, что вы ожидали получить в результате модернизации. Имеется в виду итоговое звучание.

Наверняка, многим приходилось слышать звучание дешевых прямоточных глушителей, установленных на отечественные машины. Когда после очень изнурительной работы у вас получится то же самое, тогда вашему разочарованию не будет границ. То есть, если вы беретесь за эту работу без опыта, то будьте готовы к тому, что, возможно, придется все переделывать несколько раз.

Кроме того, после монтажа прямоточного глушителя рекомендуется поставить добавочную шумоизоляцию, потому что громкий рев будет оглушать не только окружающих, но и вас самих.

Так что хорошо подумайте, а нужно ли устанавливать прямоток на свое авто, или же лучше ничего не менять? Если вы твердо убеждены в своих намерениях, тогда перейдем к делу.

Принцип работы

Образовавшиеся при выстреле газы будут просачиваться в зазоры между алюминиевыми шайбами. При этом разогретый воздушный поток по мере продвижения внутри цилиндра будет разбиваться на маленькие потоки и охлаждаться. Толкаемый ими снаряд будет препятствовать их быстрому выходу из канала глушителя. Поэтому часть газов, обгоняя его, просочится через зазоры в алюминиевых шайбах, где охладится. Обгонят снаряд маленькие воздушные потоки, которые будут уже совершенно холодными. Выталкивает пулю не весь воздушный поток, а его охлажденная часть. Плотность и температура воздуха к моменту выхода из глушителя будет значительно снижена.

Нормы шума и ответственность за их превышение

Ответственность за громкий выхлоп глушителя предусмотрена по статье 8.23 КоАП. Водитель привлекается за эксплуатацию машины с превышением уровня шумов по Техническому регламенту Таможенного Союза 018/2011 «О безопасности колёсных транспортных средств» пункта 9.9.

Таблица: зависимость предельно допустимого уровня звука от категории транспортного средства

Категория транспортного средства	Уровень звука (в децибелах)
M1, N1, L	96
M2, N2	98
M3, N3	100

Категория M1, N1 и L — это легковые автомобили, имеющие не более 8 мест для сиденья, грузовые автомобили с разрешённой максимальной массой не более 3,5 т., мотоциклы/мопеды/квадроциклы. Категория M2 и N2 — это автомобили с более чем 8 местами для сиденья (кроме водителя), но максимальная масса которых не превышает 5 тонн, и грузовые автомобили с разрешённой максимальной массой от 3,5 до 12 тонн соответственно. Категория M3 и N3 — это полноценные автобусы и грузовые автомобили с разрешённой максимальной массой более 12 тонн (фуры, большинство самосвалов).

По 12.5.1 КоАП водитель (или собственник) привлекается за внесение изменений в конструкцию автомобиля без разрешения надзорного органа — ГИБДД.

Итак, штраф за глушитель-прямоток может составлять либо предупреждение плюс штраф в размере 500 рублей, либо два штрафа по 500 рублей (двух предупреждений на практике вынесено быть не может).

Изготовление прямоточного глушителя и его дальнейшее усовершенствование под силу большинству автолюбителей. Несмотря на ограничения при эксплуатации подобных устройств в нашем социуме, желающих изготовить своими руками и установить на автомобиль прямоточный глушитель становится больше и больше. Благодаря подробным инструкциям с фотографиями и видеоматериалами изготовить прямоток будет намного легче.

Возможные неудобства, связанные с тихим глушителем

Машина теперь будет работать тише, чего мы и хотели добиться, но могут быть и некоторые недостатки – увеличение общего веса выхлопной системы. Поэтому надо повесить более крепкие кронштейны, чтобы на неровной дороге выхлопная труба не оторвалась. Еще бывают случаи, когда вешают резиновые амортизаторы. Но по факту, самодельный резонатор будет весить примерно 2-3 кг.

Также надо протестировать в действии, как работает выхлопная система, чтобы газы нормально выходили через выхлопную трубу. Поэтому проверять надо на повышенных оборотах, тогда можно будет сделать правильные выводы. Но как правило, через такой резонатор газы будут выходить без затруднений.

А далее на видео еще один способ как уменьшить звук глушителя, сделав действительно очень тихую выхлопную систему:

Как сделать самодельный глушитель

Выхлопной тракт считается одной из наиболее проблематичных систем, которая чаще подвержена различным поломкам. При этом замена вышедшего из строя узла новым не всегда позволяет моментально решить все проблемы.

Так как малейшие отличия в конфигурации, которых не избежать, могут не позволить стать детали на своё место. Из-за этого придётся провести несколько дней в гараже, выполняя рутинную работу по подгонке и доработке системы. Дешёвые детали начинают быстро ржаветь, и значительные дефекты начинают проявляться уже через год с момента установки. Использование более качественных материалов позволяет значительно продлить срок службы. Если приложить немного усилий и сделать самодельный глушитель, можно значительно сэкономить и при этом получить более качественный продукт. Его эксплуатационный период будет превышать обычные штамповки, которыми напичканы все рынки запчастей, в два, а то и в четыре раза

В процессе изготовления можно уделить особое внимание качеству, изменить конфигурацию внутренних элементов, увеличить мощность силового агрегата и т. д

Подбор материала

Выбор материалов это первый и самый важный этап на пути к созданию качественной детали. Перед тем как сделать самодельный глушитель, необходимо определить точный бюджет, исходя из которого можно будет рассматривать возможность приобретения тех или иных сегментов. Вариантов, позволяющих сделать глушитель своими руками несколько:

• Модернизация новой штатной выхлопной системы.

• Создание системы отвода продуктов горения с обычной стали. Для этого необходимы металлические трубки и бак или ёмкость.

• Изготовление элементов с нержавеющей стали.

Использовать старые глушители или их отдельные части не рекомендуется. Метал в результате многократных циклов нагрева и остывания теряет свои свойства. С учётом области применения и суровых эксплуатационных условий б/у детали, особенно те, что проработали достаточно долго, имеют места прогара и участки с активно развивающейся коррозией. Такой материал не может использовать повторно, он годен только на переработку. По финансовым затратам, модернизация штатного глушителя равна системам из обычной стали. Наиболее дорогой способ — это система выхлопа из нержавеющей стали. С учётом высоких показателей защиты от агрессивных сред, данный вариант является оптимальным, способен прослужить десятки лет.

Причины громкого выхлопа

Во всех камерах сгорания, происходящим процессам с поршнями, которые находятся в цилиндра,  обязательно сопутствуют маленькие взрывы. Мгновенно увеличивается объем газа, что провоцирует передвижение поршней книзу. Затем отворяется выпускной клапан, а волна газа проникает в расширение выхлопного устройства.

Слишком большой шум возникает от мощных механических колебаний в устройстве выхода отработанных газов. Громкому шуму может поспособствовать очень большие расширения. Вследствие этого все компоненты устройства выхлопа производятся из весьма плотного и прочного металла — он помогает снижать шум и вибрации.

Громкий выхлоп может быть следствием неисправности глушителя, катализатора и других деталей выхлопной системы. Если нет уверенности в том, что выхлопная система в порядке, лучше обратиться в автомастерскую. Однако можно самостоятельно попытаться найти причину и, например, если виноват старый глушитель или резонатор, то их вполне можно заменить самостоятельно.

Как самому сделать прямоточный глушитель

Ничего особо сложного в изготовлении прямотока своими руками нет, надо только обладать минимальными навыками работы с металлом, уметь его размечать, кроить, резать и сваривать. Потребуется также рабочее место и минимальный набор инструментов.

Инструменты

Редко кто планирует строить прямоток на всю оставшуюся жизнь, поэтому не стоит использовать дорогие сорта нержавеющей стали, титан, лазерную сварку и прочие космические технологии.

Но и не надо всё упрощать до сварки оставшимися от дедушки советскими электродами, обмазанными глиной с мелом. Всегда есть разумная середина, позволяющая решать вопросы быстро и эффективно.

Для этого потребуются:

• Сварочный полуавтомат инверторного типа и к нему баллон углекислого газа, оптимальный набор, позволяющий получать прекрасные швы даже начинающему сварщику. А вот с электродами или флюсовой проволокой связываться не стоит;
• Угловая шлифмашинка, в просторечии «болгарка», с дисками 125 мм, больше опасно, меньше неудобно, толщину для резки выбрать 1-1,2 мм, для шлифовки 2,5-6 мм;
• Хорошая двухскоростная электродрель с удобным зажимным патроном;
• Расходники, то есть сварочная проволока, диски для болгарки, свёрла, углекислота;
• Защитное снаряжение, очки, перчатки, маски для лица, костюм сварщика, обувь, исключающая попадание капель металла и искр на ноги работающего.

Для тех, кто никогда не варил металл, придётся потренироваться, хотя полуавтомат с углекислотой максимально лоялен к начинающим.

Материалы

Конкретный набор зависит от выбранного способа изготовления, но есть и общие ингредиенты.

• труба большого диаметра для наружного корпуса, можно использовать пустой газовый баллон подходящего размера;
• внутренняя труба диаметром 50-60 мм с толщиной стенок порядка 2 мм;
• подводящий и выхлопной патрубки;
• листовой металл 1,5-2 мм для фланцев корпуса;
• наполнитель, можно использовать металлическую губку, минеральную вату с обёрткой из стеклоткани;

Использовать можно конструкционную сталь, а для создания декоративного наружного патрубка насадку из нержавейки.

Инструкция + видео

Внутренняя труба должна иметь перфорацию стенки на расположенном внутри корпуса участке. Выполняется она сверлением множества отверстий диаметром 5-8 мм.

Затем к трубе привариваются фланцы, и она обматывается минеральной ватой со стеклотканью или металлической губкой, смотря какой вариант выбран.

Вся конструкция с фланцами и набивкой помещается в наружный корпус и фланцы обвариваются по диаметру, глушитель должен быть герметичен.

К полученному изделию приваривается подводящий фитинг и выходной патрубок.

Снаружи глушитель лучше покрасить специальной термостойкой краской для тормозных суппортов или выпускных систем. Обычные покрытия не подойдут, при такой температуре обгорит любая краска, кроме специализированных.
