Как разобрать и сделать ремонт камеры заднего вида автомобиля своими руками

Почему не работает

При выборе места для монтажа рассматривается три варианта:

• Ручка багажника.
• Рамка подсветки номера.
• Салон машины.

По статистике, многие неисправности камеры замечаются в случае его установки в салоне автомобиля. Связано это с интенсивным воздействием окружающих факторов, вызывающих повышение уровня влаги. Еще в салоне присутствует механические нагрузки и прочие воздействия.

Любой контакт прибора с жидкостью приводит не только к отказу системы работать, но и к существенным дефектам картинки. Владельцы автомобилей нередко обращаются в сервисный центр по причине некачественного изображения или появления пятен на экране. Подобная проблема объясняется попаданием влаги на объектив устройства.

Если перестала работать камера, не исключается вероятность отключения питания. При самостоятельном монтаже системы часто допускаются ошибки в ее подключении к источнику энергии, которые влекут за собой отказ от работы устройства.

Как разобрать

Чтобы найти причину сбоев в функциональности парковочного оборудования, необходимо разобрать камеру вида. Пошаговые инструкции по разборке помогут решить задачу без каких-либо трудностей. На этапе диагностики следует проконсультироваться у человека, который уже демонтировал или разбирал камеру.

Перед началом ремонта нужно разобрать систему, следуя такой инструкции:

• При полном отсутствии сигнала камеру нужно достать из места установки. Для этого понадобится демонтировать всю обшивку.
• В первую очередь разбирается панель, под которой находятся болты. С их помощью фиксируется основная часть слоя обшивки. Дальше под ней можно найти 4 гайки, соединяющие ручку багажника. Для крепления камеры используются саморезы. 2 самореза фиксируют саму камеру, а 2 — разъем подключения.

Таблица: почему камера заднего вида перестала работать

Камера показывает мутно

Картинка видеокамеры могла помутнеть в результате воздействия грязи и пыли. Загрязнения могут постоянно или частично блокировать объектив, из-за чего отображение будет мутным или отдельные элементы станут плохо просматриваться
Выполнить очистку объектива
Камера мерцает, моргает
Мерцание при работе видеокамеры часто обусловлено тем, что при включении ночью или днем при работающем моторе автомобиля нарушен сигнал

• чтобы отремонтировать поломку, надо проверить качество контакта на проводе штатной камеры либо установленной в зеркале;
• убедиться в целостности кабелей и отсутствии повреждений изоляционного слоя, также придется проверять работу электрики.

Изображение стало размытым, камера рябит, неправильно определяет разметку или расстояние
Дрожание устройства при заведенном двигателе
Чтобы убрать дефект, нужно прочнее зафиксировать камеру на магнитоле. Устройство должно подключаться и запускаться после того, как будет максимально плотно закреплено.

Размытое изображение, отсутствие резкости
Появление небольших царапин по периметру объектива
Ремонтировать дисплей или объектив нет смысла, поскольку купить комплектующие детали для камеры довольно проблематично. Если устройство при подключении стало отображать рябь, то нужно установить на машине новую камеру и выполнить ее регулировку.

Камера перестала включаться при активации задней скорости (хода) либо срабатывает не всегда
Устройство отключилось от датчика коробки передач или его соединение стало ненадежным
Устранять неполадку можно путем установки нового датчика или проверки подключения. Часто приходится заново подсоединять регуляторы и восстанавливая контакт.

Проблемы с визуализацией:

• устройство иногда показывает синий экран;
• изображение на мониторе стало черно-белым;
• устройство перестало снимать картинку

Неисправность камеры, программная неполадка
Чтобы устранить проблему с белым экраном в работе китайской камеры, придется перепрошить устройство. Решение программных неполадок рекомендуется доверить специалистам.

Отражение в камере автоматически стало зеркальное, вверх ногами
Если картинка показывает зеркально, то проблема связана с неправильной установкой камеры на авто
Чтобы перевернуть картинку наоборот, придется заново настроить устройство либо переустановить камеру

Инструкция по регулировке прибора своими руками

Парковочные линии

Когда вы установили камеру, она нормально работает, исчезло помутнение, важно ее правильно отрегулировать. Не все автовладельцы знают, как это делается

Из-за этого, они не могут сделать все своими руками и проверить работоспособность устройства.

Основная задача – это настроить парковочные линии. Этот включенный режим сильно облегчает парковку.

1. Возьмите обычный деревянный брусок, длиной 2 метра. Его стороны должны быть 2-3 сантиметра.
2. Положите его на расстоянии метра от центра заднего бампера. Края бруска должны выступать из-за бортов автомобиля на примерно одинаковое расстояние.
3. Затем, садитесь в автомобиль и зайдите в сервисное меню. Может потребоваться совершить дополнительные действия, например, несколько раз включить и выключить габаритные огни.
4. После этого, вам нужно будет попасть в настройки камеры и выбрать марку автомобиля.
5. Когда активируется камера заднего вида, вам нужно будет повернуть руль вначале вправо до упора, а потом влево – это делается для ее регулировки. Затем нажмите «далее». На экране появится прямоугольный контур.
6. Используя клавиши вверх, вправо, вниз и влево нужно будет поместить его так, чтобы брусок оказался точно в центре. Затем нажмите на подтверждение.

Это собственно говоря и есть все действия, которые вам нужно выполнить для настройки устройствами. Теперь, когда вы будете его включать, начнут появляться желтые линии, облегчающие парковку. Помните, что любая последующая разборка может потребовать последующей перенастройки устройства.

Что делать

Возможные способы устранения помех на камере вида:

• отключение второго источника сигнала;
• удаление источника сигнала из обзора машины;
• очищение прибора от грязи;
• полное освобождение зоны, если доступ к источнику мешающих сигналов недоступен;
• замена неработающей аппаратуры.

Если нечеткая картинка заднего вида с отдельным модулем, необходимо приблизить передатчик к монитору, оставив камеру на месте. Низкие температуры искажают изображения, отображаемые на экранах приборной панели; система отключается. Некоторые автовладельцы утверждают, что камеры не справляются с холодом.

Представитель Volkswagen заявил, что виноват экран ЖК-панели. В результате перепада температур образовывается конденсат, который негативно сказывается на работе. Объектив забивается грязью, мусором, дорожным реагентом, что не позволяет увидеть на экране ничего, кроме коричневого или черного очертания.

Не нужно использовать спиртосодержащие жидкости для мытья стекол, чтобы не испортить объектив. Автомеханики предлагают покрывать объектив прибора гидрофобной жидкостью, чтобы избежать попадания снега и слякоти. Частыми причинами мутной картинки являются жирные пятна, следы от пальцев, поэтому нужно проверить переднюю часть объектива, прежде чем обвинять устройство.

Некачественная техника нередко становится причиной размытых снимков. Тени и солнечный свет на горизонте, блики в объективе могут сделать изображения бесполезными. При появлении царапин возникает оптический эффект, называемый «дифракцией», при котором детали начинают размываться. Решить проблему с поцарапанными линзами можно лишь заменой объектива в сборе.

Диагностика

При выходе из строя автомобильной камеры не нужно отчаиваться. Чаще всего проблема является незначительной и ее можно устранить самостоятельно. Но перед этим нужно провести диагностику системы и найти причину отказа работать.

Первым делом нужно извлечь разъем и протереть его сухой тряпкой. Внутренняя часть просушивается феном или другими подобными приспособлениями. Затем разъем устанавливается обратно, после чего осуществляется проверка работоспособности системы. Если проблема не устранена, понадобится провести более глубокую диагностику.

Следующий этап подразумевает использование мультиметра. На приборе выставляется параметр «Сопротивление», после чего его подключают непосредственно к разъему. В случае если сопротивление находится на уровне единицы, высока вероятность того, что камера была выведена из строя и ее нужно заменить.

При появлении дефектов на картинке или потере качества отображения необходимо убедиться в том, нет ли следов воды на камере. Диагностику проводят после разборки бампера и демонтажа системы.

Видео «Ремонт и замена камеры заднего вида»

В этом видео показаны разборка и починка устройство на примере штатной камеры Kia Sorento (автор — PCAVTO).

Зимой начала беспокоить камера заднего вида. Нет-нет да и перестает показывать. А я так к ней привык, что в те моменты когда она отказывала, чувствовал себя очень неловко.

Неисправность проявлялась следующим образом: при включении заднего хода, монитор начинал показывать и отключался. Причем показывал секунды 2-3. Я с начала подумал что барахлит сам монитор. А как проверить?Подключил к нему фотоаппарат (обычная цифровая мыльница с видоевыходом). Включил заднюю скорость, включил фотик — все показывает отлично. Монитор сразу отпал.

Демонтировал камеру, понес домой. Видеовыход подключил к телевизору, запитал от зарядно-предпускового устройства. И… что ты будешь делать? показывает отлично… Начал всяко-разно экспериментировать, и, наконец-то, добился чтоб погасла.

Обратил внимание на то, что «узел» на проводе питания очень сильно нагревается

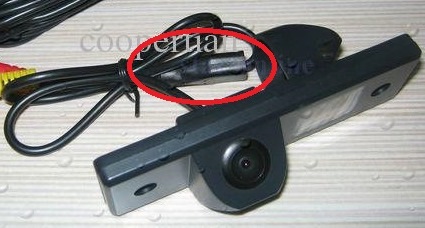

Решил, что все дело в нем и разобрал его. Этот узел не разводка проводов, а преобразователь напряжения.Внутри находится платка, которая преобразует 12 вольт в 3,3 вольта.

Так вот она очень сильно нагревается. Примерно за минуту нагревается до 90*С. Температуру замерял «Цэшкой».

На видео заснял тот случай, когда камера не погасла. Во остальных подобных случаях она «то потухнет, то погаснет», короче, ведет себя крайне не стабильно. Но, так как задним ходом пользуюсь не продолжительное время (думаю меньше минуты), на нагрев забил.

Потом обратил внимание на то, что в разных положениях самой камеры она ведет себя по разному. Подумал о том, что внутри камеры что-то замыкает

Принял решение разобрать ее.

При разборе из камеры вытекло грамма 2 — 3 воды. В описании к товару на китайском сайте, где я ее заказывал было написано, что степень защиты у нее IP66 (Это означает: первая 6 — Пыленепроницаемое Пыль не может попасть в устройство. Полная защита от контакта, вторая 6 — Защита от сильных водяных струй. Попавшая внутрь корпуса вода не должна нарушать работу устройства.).

Есть три предположения о том как вода попала в камеру:1. Залили камеру на мойке2. Зимой конденсат на крышке багажника стек по проводу в корпус3. Опять же из-за конденсата и перемены температуры (+5*C -30*C), воздух сужаясь-расширяясь «накачал» в корпус влагу.

Просушил камеру, загерметизировал корпус. Установил камеру в машину.

Печально, но изредка (раз в две-три недели) камера не работает. Как снова окончательно потухнет, буду снова разбирать.

Почему возникают помехи

Камера авто работает, но есть проблемы с качеством изображения. В такой ситуации нужно проверить следующее:

• Беспроводные помехи. Одним из недостатков беспроводных систем, включая системы резервных камер, являются помехи. Беспроводные сигналы распространяются на открытом воздухе, а многие гаджеты используют частоты 2,2 и 5 ГГц. Поэтому беспроводной телефон, прибор видеонаблюдения и Wi-Fi-роутер в непосредственной близости от машины будут вызывать помехи сигнала.
• Помутнела камера. Воздействие окружающей среды ухудшает сигнал. К таким воздействиям относятся пыль и грязь, блокирующие частично или полностью обзор устройства. Ливни, снегопады и густые туманы снижают качество, видео начинает мерцать.
• Слабые или зернистые изображения. Если монитор отображает нечеткую картинку, «моргает» вида отображение, возможно, проблема с сигналом.
• Распространенная причина, по которой картинки не являются резкими, связана с дрожанием камеры, когда все изображение часто выглядит, как мазок.
• Изменение резкости вызвано образованием незаметных невооруженному глазу царапин.
• Ночью нет инфракрасных изображений, или начинает мигать картинка. Инфракрасным системам для нормальной работы требуется темнота. Датчик, включающий инфракрасные светодиодные осветители, работает только в темноте.

Прибор, установленный рядом с зеркалом заднего вида, иногда выходит из строя. Ремонт своими руками возможен, если у автовладельца есть достаточно знаний и опыта в выполнении таких работ.

Как исправить

Убрать зеркальность камеры можно изменением настроек в ММС. Для этого необходимо зайти в меню и отключить опцию «Mirror». Но в некоторых случаях таких действий недостаточно, особенно если это касается переворота картинки по вертикали. Иногда нужно вскрыть корпус устройства, и повернуть окуляр на 180° вокруг своей оси. Но в некоторых камерах такие действия ни к чему не приводят. Для решения возникшей проблемы нужно вносить изменения в схему управления.

Внутри корпуса устройства имеется плата с набором электронных компонентов, среди которых расположено несколько нулевых резисторных перемычек с сопротивлением 0 Ом. Их применение увеличивает функциональность схемы.

Они обозначены FLP и MIR. Первая (flip — переворот) позволяет перевернуть картинку в вертикальной плоскости. Вторая (mirror — зеркало) поможет исправить зеркальное изображение на прямое.

Для перевода картинки в требуемый вид необходимо отключить перемычки, т. е. выпаять резисторы

В связи с малыми размерами деталей работу нужно делать осторожно, чтобы не повредить соседние элементы. Перемычка, обозначенная JSC, предназначена для транслирования статических парковочных линий

Убирать ее надо в том случае, если они загромождают картинку и не участвуют в парковке. В противном случае будет сложно определить расстояние до препятствия.

Окончив работы с перепайкой деталей, плату покрывают слоем лака и дают время на просушку. После этого можно проводить сборку. Провода с клеммами устанавливают на место, а разъемы корпуса обрабатывают герметиком. Проверку работоспособности устройства и качество картинки проверяют после установки камеры на авто. Правильно проведенные действия не должны негативно отражаться на качестве работы комплекта. Чтобы не создавать подобной ситуации, при покупке или заказе комплекта необходимо указывать подробную информацию о месте установки и назначении устройства.

Если нет уверенности, что самостоятельно выполненные работы приведут к желаемому результату, то в таком случае лучше обратиться за помощью в сервисный центр.

Секреты регулировки

Установив прибор, предстоит его настроить. Задача хозяина автомобиля — выполнить настройку парковочных линий. Для этого понадобится брусок длиной около двух метров. От заднего бампера до бруска должно быть расстояние один метр. Краями брусок должен выступать за борта автомобиля на равном расстоянии. Дальше необходимо сесть за руль, включить и выключить габаритные фонари. Дальнейшим шагом будет вход в меню и выбор своей марки устройства.

После активации видеокамеры руль следует повернуть сначала в правую сторону до упора, затем в левую. На экране необходимо нажать на отметку «далее». Монитор выдаст прямоугольный контур.

После этого нужно задействовать клавиши регулирования: нужно добиться расположения бруска точно по центру на дисплее. Завершается работа подтверждением. Новая разборка потребует обновления настроек и проделывания этих же манипуляций. Кто из производителей занимает почетные места в рейтингах популярности?

Регулировка

Иногда качество картинки теряется после езды в дождливую или снежную погоду, посещения автомойки или изменения режима работы парковочной системы. Но не все водители умеют регулировать прибор и проверять его функциональность. Выполняя регулировку камеры, нужно следовать таким инструкциям:

1. Для начала следует взять брусок, длиной 2 метра, со сторонами 2-3 см.
2. Затем его нужно положить на расстоянии метра от центра заднего бампера, убедившись, что края конструкции выступают из-за бортов машины.
3. Дальше следует сесть в транспортное средство и открыть меню настроек. Возможно, понадобится провести другие манипуляции, включив и выключив огни габаритов.
4. Потом необходимо открыть настройки камеры и выбрать модель вашей машины. После активации камеры останется выкрутить руль вправо, а затем влево — такие манипуляции позволят отрегулировать камеру. Потом следует нажать на пункт «дальше», после чего на дисплее появится прямоугольный контур.
5. С помощью клавиш «вверх», «вправо», «вниз» и «влево» можно расположить контур в нужной части экрана.

Перечисленные рекомендации позволяют быстро восстановить систему, и избавиться от плохого качества картинки, помутнений и прочих дефектов. Последующий запуск системы приведет к появлению желтых линий на экране, которые существенно облегчат процесс парковки.
