Как сделать подсветку салона автомобиля своими руками?

Подсветка ног в автомобиле

Подсветка нижнего яруса салона машины сначала производилась только на автомобилях премиум-класса. Однако, довольно скоро такой вариант начал использоваться на более простых моделях, а некоторые автолюбители стали устанавливать подсветку ног своими руками. В продаже имеются специальные наборы, упрощающие монтаж такого вида светового оформления до минимума. Они представляют собой комплект из 4 светильников и пульта управления. Для питания используется штекер от прикуривателя, а фиксация элементов производится с помощью кусочков двухстороннего скотча. Провода укладываются под края напольных ковриков, чтобы их никто случайно не оторвал. Есть менее сложные комплекты, состоящие только из светильников более простой конструкции, без пульта. Они дают меньший эффект, но стоят гораздо дешевле. Из наиболее сложных моделей можно выделить наборы с возможностью управления через Wi-Fi-модуль.

Выбираем ленту для машины

Постараюсь не лить воду, а кратко разберем на что обращать внимание при выборе светодиодной ленты

Тип светодиодной матрицы

Светодиодная подсветка салона. Для подсветки салона автомобиля, включая багажник выбирайте — SMD 3528 60шт/м (размер одного светодиодного кристалла — 3,5×2,8мм). Почему она?

Во-первых мы получаем среднюю мощность 4,4-4,8 Вт на погонный метр со световым потоком порядка 250-300 Лм. При такой мощности светодиоды не требуют теплоотвода и светодиодная лента спокойно монтируется на пластиковые элементы. А светового потока достаточно для полноценного освещения любых элементов салона.

Во-вторых это самая распространенная лента в продаже, покупаем в первом попавшемся магазине.

Варианты типа SMD 5050, 5630, 5730 не подойдут ввиду высокой мощности. Неприятно высокая яркость и необходимость монтировать но теплоотвод, делает их не самым удачным выбором для светодиодной подсветки салона машины.

Наружное освещение автомобиля. Тут включаем голову. Если LED подсветка под днищем авто, можно выбрать светодиоды помощнее — SMD 5050 30/60 шт/м. Алюминиевый профиль будет нашим теплоотводом (про монтаж дальше). Для светодиодной подсветки номера машины или (не дай бог) фар головного света — это плохой выбор. Подобная светодиодная подсветка будет приманкой для инспекторов ГИБДД (про правила установки и штрафы читайте в конце статьи).

Обычные светодиоды или RGB — разницы нет. RGB чуть дороже, ее сложнее подключать и требует дополнительно контроллера управления (подробнее про подключение RGB ленты). Зато она позволяет менять цвет подсветки.

Класс защиты

В продаже преимущественно три класса защиты – IP20, IP65, IP68.

• IP20 – открытая лента без защитных покрытий, подходит для использования внутри сухих помещений. Боится влаги, пыли, любых механических воздействий.
• IP65 – с защитным силиконовым слоем, способным защитить от конденсата.
• IP68 – герметичные водонепроницаемая светодиоды, которые можно размещать на днище автомобиля.

Класс LED IP68

Для светодиодной подсветки бардачка или низа торпеды подойдет и IP20, если ее никто не будет дергать и поливать водой.

Для подсветки остальных элементов желателен класс IP 65-68.

Пространство внутри светильника

После того как нужный тип ламп определен, необходимо осмотреть сам светильник салона

При выборе софитных светодиодных ламп C5W обратите внимание на длину лампы, а также на пространство внутри светильника салона. Если места вокруг штатной лампы немного, как например вот в этом случае:

то имеет смысл выбрать узкую лампу.

Если же места достаточно и в светильник салона или багажника вполне поместится более широкая светодиодная лампа, то можно поставить более широкие и намного более яркие лампы.

Светодиодные лампы большего размера обеспечивают равномерный свет по всей площади светильника хорошую засветку всей площади рассеивателя, то есть решают знакомую всем проблему «световой точки».

Светильник, в который устанавливается бесцокольная светодиодная лампа W5W, может быть разной формы и размера

Первое, на что нужно обратить внимание, это расположение лампы внутри светильника. Если лампа внутри плафона располагается параллельно плоскости рассеивателя, т.е

проще говоря, боком, как на этих фотографиях:

В этом случае весь световой поток лампы будет направлен в нужную сторону, а не освещать стенки светильника салона впустую, как на этой фотографии…

Кроме того, важно и здесь оценить пространство внутри светильника и, по возможности, выбрать светодиодную лампу большего размера для лучшей засветки всего рассеивателя. Хороший пример выбора ярких светодиодных ламп для освещения салона:

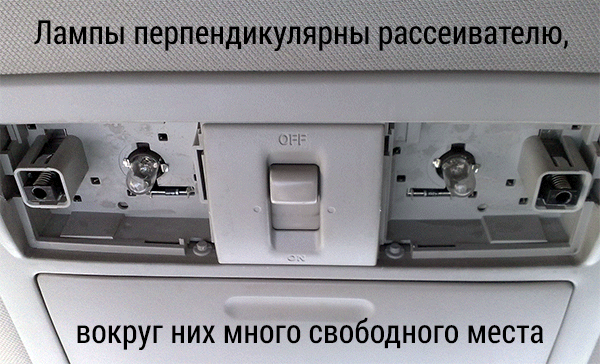

В случае, когда лампа в светильнике расположена перпендикулярно поверхности рассеивателя, а места внутри него очень ограничено, как, например, в этом светильнике салона:

мы рекомендуем выбрать светодиодные лампы стандартной формы, с габаритными размерами близкими к штатным лампам накаливания:

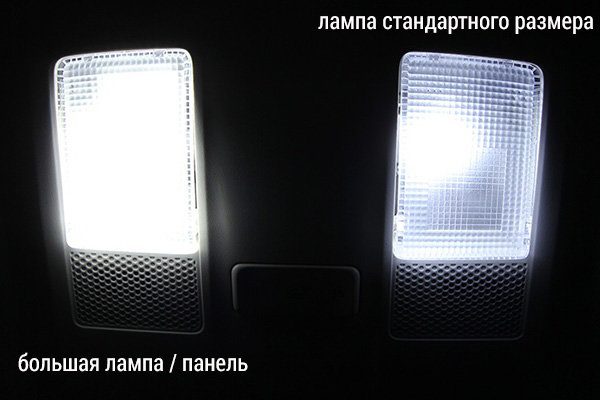

А уж если места в светильнике салона предостаточно, то появляется возможность выбора: поставить небольшие светодиодные лампы более-менее стандартного размера, как показаны выше, либо поставить более крупные, немного необычные светодиодные лампы наподобие таких:

обладающие высокой яркостью и дающие великолепный эффект яркого, рассеянного света.

Подключение

В зависимости от того, как и когда будет загораться и работать подсветка, выбираете способ её подключения.

К освещению салона

Чаще всего, подсветка ног в машине подключается к освещению салона. Она будет работать, только когда открыты двери или же при включённом свете.

Для того чтобы подсоединить подсветку к освещению салона, необходимо снять плафон (чаще всего он на фиксаторах, хотя может понадобиться и отвёртка для его снятия). Далее необходимо подключить провода. К белому подсоединяете плюс, к красному — минус. Повода прячете под обшивкой. Проще всего их протянуть по боковой стойке. После этого соединяете проводки светодиодных лент у ног водителя и пассажира и подключаете все к питанию. Потом ещё раз проверяете работу освещения, и только после этого производите изоляцию всех контактов, устанавливаете плафон обратно. Если есть желание, можно дополнительно установить контроллер, тогда свет будет плавно затухать, а не резко гаснуть.

От прикуривателя

В случае подключения освещения от прикуривателя освещение ног будет загораться исключительно со стороны открытой дверки. Это очень удобно, ведь зачастую подсветка нужна только при высадке-посадке в авто пассажира. Плюс диода необходимо присоединить к прикуривателю, а минус — к концевику дверки. На двери проводку можно вывести через тот же проход, через который идёт вся проводка к двери. Однако в большинстве случаев, чтобы это сделать, придётся демонтировать панель.

От габаритов

При подключении к внешнему освещению свет в салоне будет гореть всегда, когда будут включены габариты, то есть во время поездок в тёмное время суток. Для того чтобы иметь возможность его отключать, следует сразу предусмотреть такую возможность, к подсветке дополнительно сделать выключатель.

Для того чтобы подключить, плюсовой провод запитываете от любой лампочки на панели приборов, а минус кидаете на кузов машины.

Монтируем светодиодную ленту своими руками

Снаружи на машину

Любая наружная подсветка автомобиля это агрессивные условия работы. Выбираем класс защиты не ниже IP65, ленту монтируем на клей, с дополнительным креплением пластиковыми стяжками.

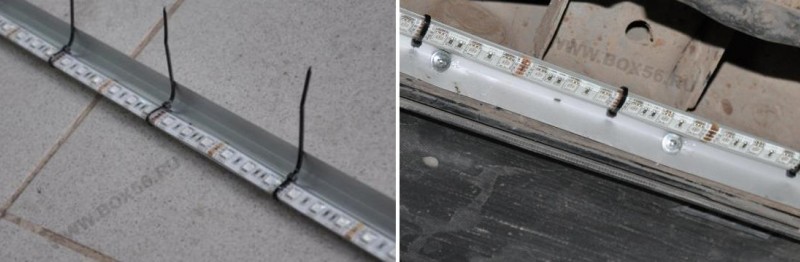

Для светодиодной подсветки днища машины выбираем ленту класса SMD 5050 или любую другую, мощностью более 10 Вт/м. Для подобной мощности необходим теплоотвод. Как показывает опыт, самый надёжный способ монтажа — алюминиевый профиль, фиксированный к корпусу, на который уже пластиковыми хомутами и клеем крепится диодная лента. Такой способ установки исключает перемыкание проводки крепёжными элементами, но добавляет дырок в кузове авто (если вы крепите профиль саморезами).

Для светодиодной подсветки номерного знака своими руками подойдут ленты с торцевым свечением, направленным под 90° к плоскости ленты, как на рисунке ниже. Что позволит смонтировать ее в плоскости номерного знака.

Светодиодная лента с боковым свечением

Подсветка колес машины выполняется по торцу тормозного диска. Срок службы такой светодиодной подсветки ограничен, тормозные диски прогреваются при работе до 80-130 градусов, быстро убивая LED ленту.

На тормозной диск светодиодная лента монтируется только на термостойкий клей, с выводом проводки в подкапотное пространство.

Если есть внутренний защитный кожух диска — монтируйте на него, такая LED подсветка проживет намного дольше.

В салоне авто

Подсвечивая салон, берите светодиоды малой мощности. Излишняя яркость — дискомфорт при езде. Какие есть варианты:

Подсветка бардачка. Если есть штатная подсветка, то можно подключиться к существующему концевику, чтоб светодиодная подсветка включалась при открытии.

Подсветка приборной панели машины

Важно не переборщить с мощностью, иначе подсветка будет бить в глаза. Подойдет любая маломощная лента с минимальным классом защиты.

Подсветка ног под торпедой

Монтируем снизу на торпеду, подключаем к концевику двери, чтоб светодиодная подсветка включалась только при открытии двери.

Низ двери и аудиокарманы дверей. Как и подсветка ног, подключаемся через концевик дверей, для срабатывания при открытии двери (про подключение ниже).

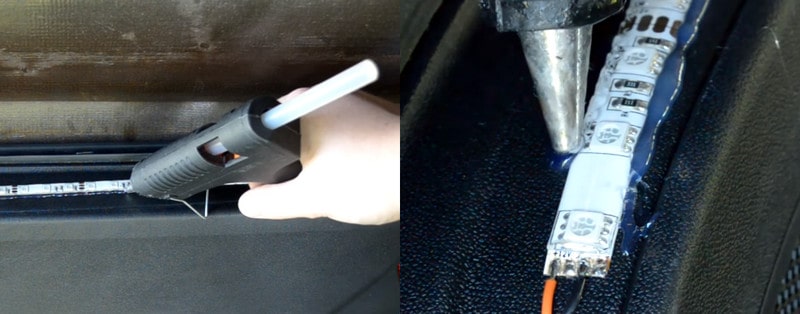

В салоне автомобиля светодиодную ленту можно крепить на собственное клеящееся покрытие. Место установки обезжириваем и дополнительно фиксируем крепление термоклеем, как показано ниже.

Эстетические и функциональные составляющие подсветки в салоне автомобиля

Подсветка салона транспортного средства, которая выполняется своими силами, одновременно решает ряд задач:

• создаётся уникальное оформление внутреннего интерьера машины;
• автомобиль выделяется на фоне стандартного оборудования салона оригинальностью и функционалом.

Определить функциональность подсветки в салоне авто часто бывает несколько сложнее. Для многих машин установка дополнительного освещения (тюнинг) – это возможность в тёмное время суток создать комфортные условия для пассажиров и самого водителя, к которым можно отнести:

1. Установка подсветки в машину своими руками, может существенно упростить поиск предметов в салоне автомобиля, будь то перчатки, вода, мобильный телефон и пр.;
2. Посадка в машину превращается в некий ритуал, а не стандартное, обычное действие. Полезным и приятным дополнением является выключение света после закрытия двери авто, плавное снижение яркости штатной лампы;
3. Возможность легко и просто находить предметы на полу в салоне;
4. Говоря о подсветке ручек – это их быстрый поиск и облегчение высадки и посадки в салон автомобиля.

Отдельно стоит упомянуть о том, что подсветку салона можно синхронизировать вместе с сабвуфером установленным в салоне авто. Это дает множество интересных моментов, в частности пульсация света в такт музыки, изменение цвета подсветки и т.д.

Можно ещё долго говорить о полезных функциях, но мы остановимся на вышеперечисленных комбинациях.

Потолочные светильники

Когда говорят о свете в салоне автомобиля, первое, что приходит на ум, – это потолочные светильники. Именно они в темное время суток являются основными источниками света. Многие уже наверняка заменили обычные лампы накаливания в плафонах светодиодными.

И светят они ярче, и потребляют электроэнергии меньше, а потому могут гореть хоть всю ночь почти без разряда аккумулятора. Главное, выбрать оттенок цвета, который больше устраивает. Правда, до недавнего времени эти самые оттенки нужно было выбирать заранее, потому как в процессе эксплуатации менять их было нельзя.

Но сейчас на рынке появились RGB-светильники, способные менять как цвет свечения, так и его силу. Для этого в комплекте поставки идет пульт, с помощью которого можно задавать эти параметры. Подключаются такие светильники в плафон посредством специальных переходников, что исключает необходимость пайки или скрутки проводов питания, а крепятся «лампочки» в плафоне двусторонним скотчем, идущим в комплекте.

Остается добавить, что такой комплект из двух светодиодных панелей и пульта стоит около 300 рублей, и выглядит интерьер автомобиля в их свете очень эффектно.

Подсветка ручек дверей – улучшаем эксплуатацию авто ночью

Прежде, чем приступить к монтажу подсветки своими руками, понадобится приготовить нужный для этого инструментарий и материал. Итак, нам необходимы:

• диодная лампочка среднего размера;
• клеммы и пластиковые пробки к ним;
• провода небольшого диаметра;
• набор отверток;
• паяльная лампа;
• изолента и нож
• дрель;
• суперклей;
• пассатижи и амперметр.

Инструменты для монтажа подсветки ручек авто

После подготовки инструментов стоит определиться с дверью, с которой вы будете начинать. Как показывает практика, особого значения это не имеет. Однако некоторые специалисты советуют начинать монтаж подсветки своими руками именно в передних дверях авто, так как рядом с ними расположена электрическая схема машины.

Мало того, что можно получить неслабый удар током, так еще есть шанс повредить штатные клеммы авто и полностью его обесточить.

Монтаж диода в дверную ручку

Вначале с помощью отверток необходимо разобрать ручку. Далее берем светодиод и снимаем с него пластиковый корпус. В конце лампы вы должны увидеть стальные штырьки, которые потом необходимо припаять к электрическим проводам.

Чтобы сделать это, прежде всего, нужно зачистить провода и надеть на них наши клеммы. Осуществив это, вы добьетесь максимального освещения, да и припаивать приборы будет гораздо удобнее.

После зачистки проводов с одной стороны, поворачиваем их и проделываем то же самое в другой части, надеваем клеммы и на эти части проводов.

Читать далее: Характеристики антифриза Shell — различия по цвету

Клеммы на проводах разобранной ручки

Это возможно при условии, что последняя подключена к блоку электрического питания авто. В первом случае вы должны рассчитать длину проводов так, чтобы вам хватило не только для удобного подключения лампы, но и для оптимального размещения проводки в салоне авто.

Для второго случая подходят провода небольшой длины, так как их размещение не выходит за пределы дверной ручки.

На финишном этапе нам необходимо установить диодную лампу. Для этого нужно попробовать неподвижно зафиксировать диод в ручке, после чего дрелью просверлить отверстия для подсветки.

После этого подключите лампу к проводке и проверьте работу всей системы.

Еще один полезный совет – подключайте провода к электрическому стеклоподъемнику в двери машины. В этом случае качество подсветки не изменится, однако лампа не будет светить постоянно. Если вы хотите, чтобы подсветка работала все время, то лучше всего подключить ее с усилителем к автомагнитоле или к прикуривателю.

Подключение проводов подсветки

После того, как вы определились со своими желаниями, остается подключить освещение. Далее надеваем на малые клеммы защитные пластиковые пробки и устанавливаем пластмассовый корпус светодиода. Если в процессе выполнения тюнинга своими руками вы четко следовали нашему алгоритму, то можете не сомневаться – результатом работы вы останетесь довольны.

Законность установки

Согласно ГОСТ 8769-75, спереди автомобиля допускается установка освещения белого или желтого цвета, сзади – красного. Запрещается установка, к примеру, светодиодов красного цвета в бампер автомобиля. Указанный пункт чрезвычайно важен, если вы не хотите лишиться водительского удостоверения на срок от шести месяцев до года. В своих действиях инспектор ГИБДД будет ссылаться на Статью 12.5 ч. 4 КоАП. Такое строгое наказание предусмотрено за несанкционированную установку устройств для подачи световых спецсигналов.

Чтобы подсветку не приняли за «маячки», соблюдайте простое правило – свечение подсветки днища должно быть направлено строго вниз. В обратном случае неоновая подсветка может быть причислена к нерегламентированным осветительным приборам

Особое внимание стоит уделить красному цвету, расположенному в носовой части авто, а также белому свечению в кормовой зоне. Данные требования прописаны в техрегламенте Таможенного союза о безопасности эксплуатации колесных ТС

К сожалению, риск получения штрафа сохраняется даже при использовании на дорогах общего пользования правильно установленной неоновой подсветки. Инспектор может инкриминировать вам незарегистрированное внесение изменений в конструкцию ТС. Нарушая Статью 12.5 ч.1 КоАП, вы рискуете получить штраф в размере 500 р.

Что нужно для неоновой подсветки

Во времена зарождения подсветки днища автомобиля в качестве источников света использовались люминесцентные лампы, адаптированные под питание бортовой сети авто. Довольно громоздкая, плохо переносящая вибрации и при этом недешевая конструкция была единым вариантом реализации неоновой подсветки. Появление светодиодных лент позволило добиться эффекта неонового свечения гораздо меньшей кровью. Чтобы установить подсветку «неон» на свою машину, вам потребуются:

• RGB лента нужной длины. Преимущество РГБ светодиодных лент в возможности изменения цветовой гаммы свечения. Реализуется функция с помощью специального контроллера, который позволяет выбрать цвет и режим свечения;
• модуль смены режимов свечения и пульт для дистанционного управления (обычно идут в комплекте с RGB лентами);
• переходники, специальные разъемы для соединения светодиодных лент;
• термоусадка для изоляции разъемов, а также клеевой пистолет для дополнительной герметизации. От тщательности и прочности соединений напрямую зависит ресурс подсветки для машины. Все провода должны быть уложены в гофру. В качестве крепежных элементов можно использовать пластиковые хомуты;
• паяльник, канифоль, флюс, а также базовые навыки пайки.

Что требуется для работы

Чтобы у себя в машине самостоятельно сделать подсветку в ногах, потребуется предварительно подготовить определённый набор инструментов и некоторых расходных материалов.

Для реализации наиболее простого, но при этом оригинального проекта, достаточно собрать набор, состоящий из:

• источника света;
• провода около 5 метров длиной;
• термоусадочной трубки;
• клея;
• пассатижей;
• паяльника;
• отвёртки;
• острого ножа и пр.

То есть нужен стандартный набор инструментов.

Можно несколько усложнить себе задачу, но сделать свечение более универсальным. Для этого дополнительно используется контроллер регулировки яркости, пульт управления, а также выключатель. Это позволит регулировать параметры, включать подсветку по мере необходимости и на той яркости, которая вам подходит.

Что же касается источника света, то подсветка для ног, установленная в салоне автомобиля, может быть выполнена из 2 видов лент:

1. Неоновые ленты. Выглядят очень эффектно, красиво и дорого. Свет объективно более приятный. Но для большинства автомобилистов это не принципиальная разница. Неоновые ленты значительно дороже. Для их установки потребуется использовать блок зажигания. А это предусматривает вмешательство в электросистему транспортного средства.
2. Светодиодные ленты. Наиболее практичный и универсальный вариант. Нет никаких сложностей с установкой. Сами ленты доступные, предлагаются в широком диапазоне цвета.

Выбрав источник освещения, следует заранее определиться с тем, где именно будет располагаться подсветка. Некоторые устанавливают её только в ногах водителя. Другие предпочитают для баланса обеспечить подсветку со стороны водителя и переднего пассажира. А есть и вовсе любители подсветить весь салон, затронув также и пространство в ногах у пассажиров заднего ряда.

От этого зависит, сколько именно ленты потребуется приобрести.

Как сделать подсветку салона своими руками?

Освещение нижней части под ногами водителя и пассажира можно сделать неоновым, а потолок подсветить светодиодными лампами.

Установка неоновой подсветки

Для начала надо установить специальные излучатели, для чего вам потребуются следующие материалы:

• капроновые хомуты;
• алюминиевый уголок;
• неоновые излучатели;
• саморезы.

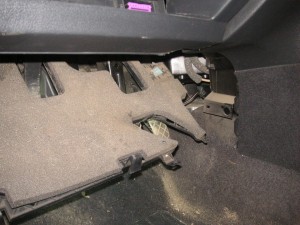

Разборка нижней части торпедо

Надо отпилить уголок по размерам излучателя и прикрутить его саморезами под торпедой. Свет должен падать вниз прямо под ноги. После этого надо зафиксировать излучатель хомутами к уголку.

Ту же операцию надо выполнить со всеми пассажирскими местами в авто. На задних сиденьях уголок прикрутите ребром вверх, защитив излучатель от механических повреждений.

Все провода бережно уложите под полик и вытяните к торпеде с водительской стороны. В случае необходимости их надо нарастить и заизолировать в точках соединения.

Провода при подключении следует присоединить к датчику открытия дверей и включателю освещения салона так, чтобы при открытии двери и включении освещения загоралась наша дополнительная подсветка.

Установка светодиодной подсветки

Светодиодную подсветку ног в машине можно сделать по стандартной схеме, которая одинакова для всех авто. Для работы вам потребуется:

• термоусадочная трубка;
• провода сечение 4х0,5 мм;
• светодиодная лента и одинарные диоды (вы можете взять готовую ленту заводской сборки типа SMD 5050, но она стоит дороже, поэтому можете купить RGB-ленту, продаваемую на метраж).

Комплект светодиодной подсветки

Устанавливать подсветку можно на панели приборов, в местах салонных светильников и тех мест, где установлены штатные элементы освещения. Все это вы можете заменить светодиодами. Одиночные светодиоды обладают тем же цоколем, что штатные лампы, поэтому при необходимости вы сможете запросто все заменить.

После этого можно определить место установки подсветки. Традиционно ее устанавливают в области ног и по периметру крыши вдоль стоек. Надо для начала отмерить необходимую длину ленты и подрезать ее под нужные размеры.

Резать ленту следует только в специальных местах, где находятся контакты для пайки. Провод следует отмерить таким образом, чтобы его хватило до замка зажигания (всегда предусматривайте некоторый запас).

Отрежьте, зачистите концы и припаяйте к ленте, а потом натяните термоусадочную трубку и обычным бытовым феном или зажигалкой прогрейте ее до тех пор, пока она не стянется.

Видео:

Точно так же следует поступить с другими отрезками ленты. После этого с задней стороны ленты надо удалить защитную пленку и приклеить ленту в нужном месте. Все провода надо скрыть под накладками стоек и свести под торпеду с водительской стороны.

Варианты подключения:

• подключить через RGB блок контейнер;
• подключение по такой же схеме, как неоновые лампы.

Второй вариант мы описали выше, но мы добавим, что при подключении надо соблюдать осторожность, чтобы не перепутать указанную на ленте в точках пайки полярность. Когда подсветка салона, сделанная своими руками, будет готова, ее надо включить и проверить работоспособность

Когда подсветка салона, сделанная своими руками, будет готова, ее надо включить и проверить работоспособность.

Варианты подсветки

Раньше для тюнинга салона автомобиля использовалось неоновое освещение. Оно достаточно яркое, благодаря чему от одной даже лампы освещается немаленькое пространство. Однако неон достаточно дорогой, очень боится механических повреждений, часто перегорает при включении-выключении, к тому же более сложный в установке.

В последние годы всё большую популярность приобретает светодиодная подсветка. У неё масса преимуществ по сравнению с предыдущим вариантом. Она достаточно простая в установке, небольших размеров. Это делает возможным сделать подсветку ручек салона, руля, прикуривателя и других мелких элементов. Помимо этого, она меньше боится каких-либо механических повреждений, реже перегорает. К тому же, с помощью светодиодов можно добиться различных световых эффектов: от плавного включения света в салоне до возможности периодического изменения цвета при использовании RGB-светодиодов.

И тот и другой вариант установки по отдельности возможен. Хотя можно сделать комплексный вариант, часть салона подсветить неоном, часть светодиодами.

Материал и инструменты

Правильно подключить светодиодную ленту в машину можно, тщательно продумав все этапы процедуры и место ее установки, а также подготовив необходимые для работы компоненты. Это прежде всего такие материалы и инструменты, как:

1. Лед-полоска заданной длины, мощности, яркости и прочих важных параметров.
2. Проводники поверхностью сечения около 0,75 мм2.
3. Ножницы.
4. Изолента.
5. Коннекторы.
6. Паяльник, канифоль, припой и прочие расходники для пайки.
7. Строительный фен/зажигалка.
8. Термоусадная трубка.
9. Влагоустойчивый профиль.
10. Хомуты.
11. Клей.
12. Блок питания, соответствующий по мощности лед-полоске.
13. Контроллер с пультом управления (для трехцветной ленты).
14. Зарядка для телефона, работающая от автомобильного прикуривателя.
15. Тумблер/переключатель.
16. Пассатижи, кусачки и прочий электромонтажный инструмент.
