Пусковое устройство для автомобиля своими руками: 4 работающие схемы пзу

Модель с трансформатором КУ2

Трансформатор данного типа отлично поможет в обслуживании автомобильных аккумуляторов емкостью до 40 А в час. В данном случае необходимо только подобать соответствующую электрическую катушку и блок питания. Транзисторы для устройства можно устанавливать аналогового типа. Чтобы исключить проблемы с перегревом обмотки, следует задуматься над приобретением фильтра

Основу для трансформатора важно делать П-образную

При этом места она занимает не так много, да и нагрузка будет распределяться равномерно. Электрическую катушку для устройства многие подбирают высокочастотную. При этом блок питания обязан быть рассчитан как минимум на 25 В. Чтобы повысить потенциал устройства можно установить дополнительный стабилитрон непосредственно у электронной катушки. Вместе с этим, естественно, возрастет и масса агрегата.

Делаем пусковое устройство для автомобиля своими руками, на примере

Начнем с трансформатора. Мне удалось найти трансформатор с готовой первичной обмоткой на 220В и достаточной мощности. Удаляем вторичные обмотки. На данном трансформаторе первичная обмотка разбита на две части, которые соединены попутно. После удаления обмоток была следующая картина:

Далее наматываем 10 витков любого изолированного провада, я брал из старой автомобильной проводки. Включаем трансформатор в сеть. Измеряем напряжение на только что намотанной вторичной обмотке. Расчитываем напряжение одного витка. При напряжении 240В, это считается максимальное напряжение, напряжение вторичной обмотки должно быть 14,5В. При меньшем напряжении сети выходное напряжение соответственно должно быть ниже, величина расчитывается пропорцией из вышеприведенных величин. Расчитываем количество витков вторичной обмотки, для этого необходимо получившееся напряжение, согласно перещету, разделить на напряжение одного витка.

Устанавливаем два мощных диода вместе с радиаторами на диэлектрическую поверхность. Хорошо подайдут диоды из сварочного аппарата. В качестве диэлектрической поверхности служит текстолит толщиной 4-5 мм.

Далее производим контрольные замеры. Напряжение на каждой вторичной обмотке должно быть не более 14,5В, соответственномежду крайними выводами двух обмоток 29В. На выходе пускового устройства, за счет падения напряжения на диодах, напряжение будет чуть ниже, около 14В. Напомню эти параметры должны быть при 240В в сети. Если напряжение больше необходимо отмотать необходимое количество витков согласно напряжения одного витка. При меньшем напряжении доматываем, для этого мы и оставляли запас провода при намотке.

Провода от пускозарядного до аккумулятора были взяты от так называемого прикуривателя. Никому этого делать несоветую, через два пуска они расплавились, заменил на сварочные. После этого уменьшились потери в проводах и увеличилась полезная мощность.

Данное пусковое устройство заводит дизельный легковой автомобиль, грузовые не пробывал, но по скорости вращения сказал бы, что и грузовые, с полностью нулевым аккумулятором.

Все вопросы по рассчетам и сборке пускового устройства можно задать на форуме.

Зарядка аккумуляторных батарей легковых автомобилей

Перед включением устройства рукоятку переключателя установить в положение»!».

Подсоединить съёмный соединительный шнур к клемме «ЗАРЯД».

Подсоединить, соблюдая полярность, зажимы устройстве к клеммам аккумуляторной батареи. Зажим «+» должен быть подсоединён к клемме «+» аккумулятора, а зажим «-» к «-» аккумулятора.

Подключить устройство к сети, вставив вилку сетевого шкура в розетку.

Включить автоматический предохранитель, при этом должен засветиться индикатор устройства.

Установить необходимую величину зарядного тока по амперметру (номинальный зарядный ток — 6,3 А).

Если величина зарядного тока меньше нужного значения, то переключением рукоятки переключателя 7 по часовой стрелке увеличить ток до нужного значения.

Величина зарядного тока и время заряда определяется в инструкции на соответствующий тип батареи, а также едиными правилами ухода и эксплуатацииавтомобильных аккумуляторных батарей.

Внимание! Регулировка зарядного тока осуществляется переключением на «1», » 2″, «3» и «4» положения переключателя. Примечание

Не следует пытаться устанавливать строго рекомендуемый зарядный ток заряжаемой батареи, так как увеличение тока выше допустимого значения может привести к перегоранию плавкой вставки и повреждению батареи. При зарядке меньшим током время зарядки несколько увеличивается, но снижается опасность переірева электролита и улучшается качество зарядки

Примечание. Не следует пытаться устанавливать строго рекомендуемый зарядный ток заряжаемой батареи, так как увеличение тока выше допустимого значения может привести к перегоранию плавкой вставки и повреждению батареи. При зарядке меньшим током время зарядки несколько увеличивается, но снижается опасность переірева электролита и улучшается качество зарядки.

Если необходимо уменьшить величину зарядного тока, то необходимо вращать рукоятку переключателя 7 против часовой стрелки, при этом величина тока заряда будет уменьшаться.

По окончании зарядки необходимо:

• выключить автоматический предохранитель;
• отключить устройство от сети, вынув вилку сетевого шнура из розетки;
• рукоятку переключателя 7 установить в положение 1; отсоединить зажимы соединительных шнуров устройства от аккумуляторной батареи.

Рис. 2. Шаблон для восстановления шкалы амперметра.

Примечание. В некоторых случаях, в качестве амперметров, применяют микроамперметры переделанные со стрелочных индикаторов уровня записи магнитофонов, с изменённой шкалой и добавлением шунта.

Табл. 1. Некоторые возможные неисправности и методы их устранения.

Пуско зарядное устройство артон бп 02 схема

Войти через uID

Зарядно-пусковое устройство «Импульс ЗП 02» прекратили производить много лет назад, но эксплуатируется по сегодняшний день, не уступая по своим техническим характеристикам большинству «новоделов». Порой удивляюсь, как они могут еще работать в таких тяжелых условиях перепада напряжение сети, повышенной/заниженной температуры, влажности, порой присущи большинству гаражей, небрежном отношении владельцев.

Но время идет, и некоторые экземпляры попадают в ремонт. Большинство неисправностей замена регулирующего резистора R3 (см. схему), обрыв выводов радиоэлементов. Ножки радиодеталей отваливаются в местах трещин защитного лака, куда попадает влага, начинается процесс окисления. То есть все, то что присуще радиоаппаратуре работающий/хранящейся десятки лет.

Прежде чем браться за ремонт зарядного, нужно проверить в нем ли причина? При включении и не подключенном аккумуляторе должен засветиться только светодиод «СЕТЬ». Такое же будет, когда зарядное будет подключен к неисправному аккумулятору. Неправильная полярность подключения выводов зарядного к аккумулятору такой же эффект.

Для диагностики на передней панели прибора есть вывод «КОНТРОЛЬ» прикасаясь плюсовым «крокодилом» должен засветиться светодиод «ЗАРЯД». Нужно внимательно смотреть, потому что засвечивается он не очень ярко.

Многие неопытные пользователи прибора пробуют проверить, подключая лампочку, к выводам зарядного устройства, естественно лампочка не будет светиться, так заложено логикой работы схемы. Делается вывод — зарядка не работает. Но если лампочка при таком подключении все же будет светить быстрее всего не исправный один с тиристоров.

Чтобы засветить лампочку от исправного зарядного нужно сделать, как показано на рисунке. Подключить один вывод лампочки минусовому выходу устройства другой плюсовому и этим контактом присоединится выводу на передней панели «КОНТРОЛЬ». При этом лампочка должна ярко светить. Регулируя ручкой уровня зарядки, возможно, визуально увидеть по свечению лампочки как изменяется зарядный ток.

Таким же способом проверяют работу устройства в режиме «ЗАПУСК». При исправном узле запуска лампочка будет ярко светить.

Если устройство проверено таким способом не работает нужно смотреть плату управления и тиристоры. Возможные причины выхода из строя радиоэлементов уже рассматривалось.

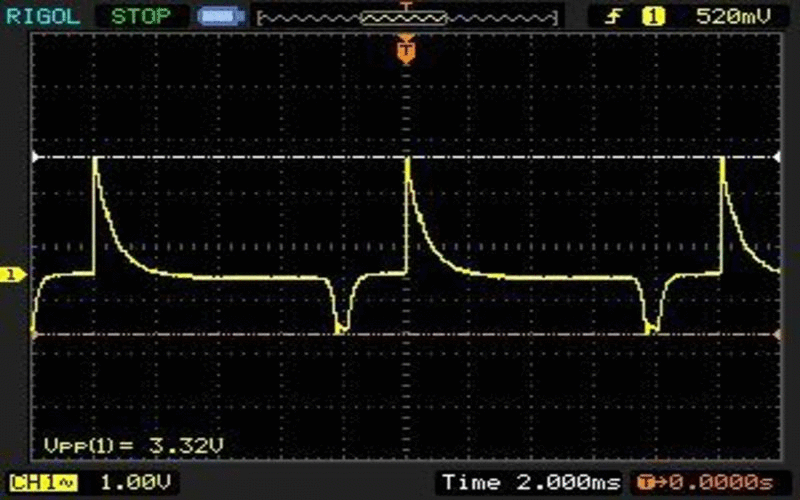

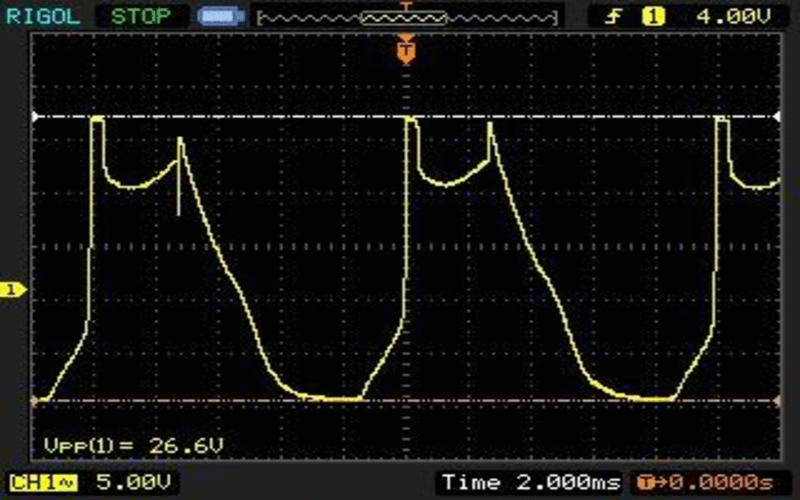

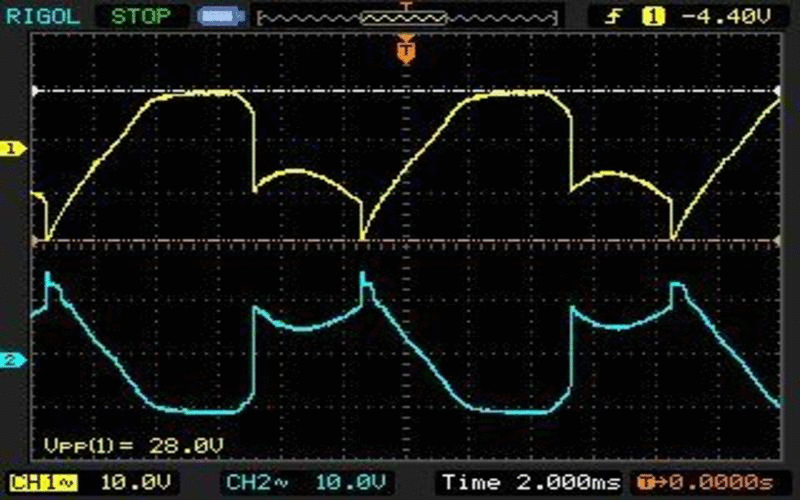

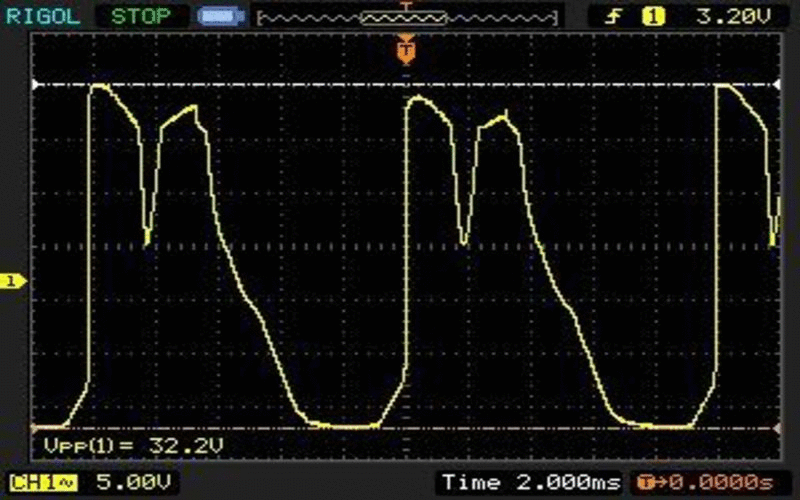

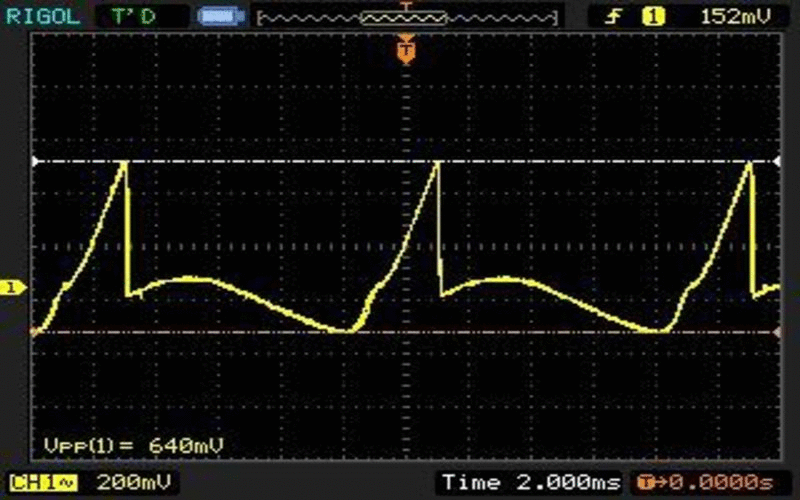

В помощь при ремонте выкладываю осциллограммы снятые с рабочего зарядно-пускового устройства. Напряжению и осциллограммы в контрольных точках измерены относительно плюса конденсатора С2. Зарядное устройство подключено к аккумулятору, резистор «ТОК ЗАРЯДА» в среднем положении.

1

4

7

10

13

16

Несколько слов о проверки тиристоров. Проверить, безусловно, возможно мультиметром. Но лучший результат дает проверка с помощью лампочки и дополнительного источника постоянного напряжения 12В. Процесс проверки показан на рисунке.

Хороший тиристор остается во включенном состоянии при снятии перемычки между управляющим электродом и анодом. Лампочка должна ярко светиться, пока не будет снято питания проверяемого устройства. Если после снятия перемычки сразу или через некоторое время лампочка погаснет, тиристор нужно заменить.

В данном устройстве нет необходимости выпаивать тиристоры для проверки. Это возможно сделать прямо в зарядном устройстве только нужно отсоединить плату управления, и дальше по методике, показанной на рисунке.

Тиристоры Т142-130 очень редко выходят из строя, основная причина замены механические повреждения выводов. На данное время тиристор стоит относительно дорого, является дефицитом. Возможна замена на более дешевые тиристоры. На пример КУ202 т.п. При замени на более низкие по параметрам тиристоров, придётся отказаться от функции – пускового устройства.
