Зарядное устройство для аккумулятора своими руками из блока питания

В современном мире, где каждый человек пользуется гаджетами и другой электроникой, соорудить мобильную зарядку для аккумулятора не составит труда. Некоторые автовладельцы предпочитают использовать трансформатор со старого лампового телевизора, другие берут диодную ленту. Но наиболее популярным вспомогательным средством являются БП различных гаджетов.

Главное, подобрать устройство с необходимым параметром напряжения на выходе, иначе мощности для заряда может просто не хватить. Экстремальный метод зарядки АКБ подразумевает использование розетки. Поэтому к нему стоит прибегать только в крайних случаях, когда под рукой не окажется блока питания, который бы соответствовал всем требованиям.

Для ЗУ необходимо подготовить:

1. Осветительную лампочку на 100 Вт (для сокращения периода заряда можно использовать сразу 3 последовательно соединенные лампы).
2. Выпрямительный диод, который есть в каждой энергосберегающей лампе.

Как и при использовании БП от гаджета, данный способ подразумевает соблюдение полярности. В ходе подключения, необходимо придерживаться следующего алгоритма:

1. «Плюс» розетки соединяем с лампочкой.
2. Подключаем диод, который должен контактировать с «плюсом» АКБ.
3. Соединяем «минуса» розетки и аккумулятора друг с другом.

Вместо лампы некоторые водители предпочитают использовать электроплиту на минимальной мощности. Но такая замена является небезопасной.

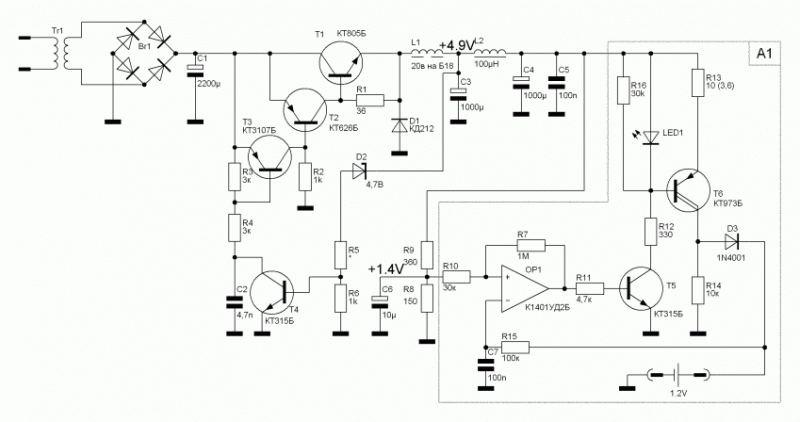

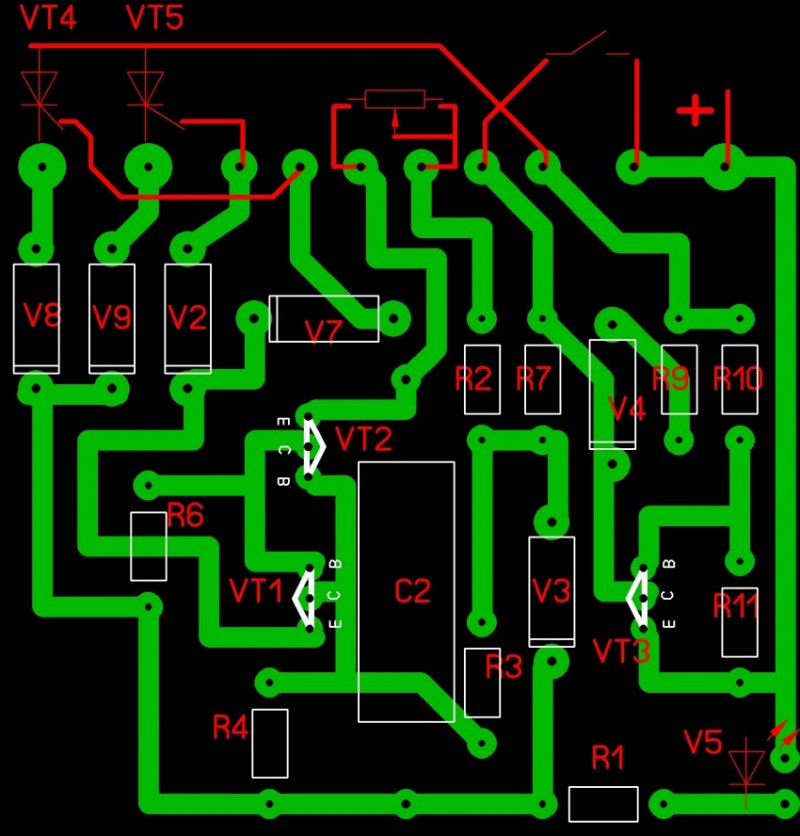

Фото зарядного устройства своими руками

Также рекомендуем просмотреть:

• Полировка фар своими руками
• Строительные леса своими руками
• Точилка для ножей своими руками
• Антенный усилитель
• Восстановление аккумулятора
• Мини паяльник
• Как сделать электрогитару
• Оплетка на руль
• Фонарик своими руками
• Как заточить нож для мясорубки
• Электрогенератор своими руками
• Солнечная батарея своими руками
• Течет смеситель
• Как выкрутить сломанный болт
• Схема металлоискателя
• Станок для сверления
• Нарезка пластиковых бутылок
• Аквариум в стене
• Врезка в трубу
• Стеллаж в гараж своими руками
• Симисторный регулятор мощности
• Фильтр низких частот
• Вечный фонарик
• Нож из напильника
• Усилитель звука своими руками
• Трос в оплетке
• Пескоструйный аппарат своими руками
• Генератор дыма
• Ветрогенератор своими руками
• Акустический выключатель
• Воскотопка своими руками
• Туристический топор
• Стельки с подогревом
• Паяльная паста
• Полка для инструмента
• Пресс из домкрата
• Золото из радиодеталей
• Штанга своими руками
• Как установить розетку
• Ночник своими руками
• Аудио передатчик
• Датчик влажности почвы
• Счетчик Гейгера
• Древесный уголь
• Wi-Fi антенна
• Электровелосипед своими руками
• Ремонт смесителя
• Индукционное отопление
• Стол из эпоксидной смолы
• Трещина на лобовом стекле
• Эпоксидная смола
• Как поменять кран под давлением
• Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях 😉

Как переделать блок питания в зарядку АКБ

Использовать БП от компьютера, в качестве основного звена самодельного зарядного устройства гораздо безопаснее прямого подключения к бытовой сети.

Необходимые материалы и инструменты

Для сбора самодельного устройства необходимо подготовить:

1. БП на микросхеме TL494 или KA7500, отсоединенный от стационарного компьютера.
2. Мультиметр.
3. Паяльник.
4. Два провода разного цвета по 1 м.
5. Нож.
6. Крестовую и плоскую отвертки.
7. Зажимы, или так называемые «крокодилы».
8. Светодиодный элемент.
9. Два конденсаторных элемента на 25 В.
10. Резисторы номиналом 2,7 и 1 кОм, 200, 68 и 0,47 Ом.
11. Диоды (2-3шт.).
12. Реле с 4 клеммами.
13. Силиконовый герметик.

Этих элементов будет достаточно для сбора ЗУ, которое сможет вернуть аккумулятор ТС к жизни за несколько часов.

Инструкция по изготовлению в домашних условиях

Чтобы собрать зарядное устройство для аккумулятора, нужно четко следовать алгоритму. Он состоит из следующих шагов:

1. Откройте системный блок, сняв крышку, которая обычно крепиться на 4 болта.
2. Отпаяйте переключатель 220/110В и все провода, которые от него отходят. Это защитит устройство от резкого скачка напряжения.
3. Уберите все провода, отходящие от микросхемы, за исключением желтого и черного пучков, а также одного зеленого провода.
4. Замените два конденсаторных элемента, расположенных на желтом проводе, на новые 25 В.
5. Удалите защиту от скачков напряжения, это поможет избежать выключения при поднятии напряжения до 14,4 В.
6. Деактивируйте средство защиты от перепадов напряжения путем замыкания 3 оптронов.
7. Увеличьте выходное напряжение до необходимых показателей с помощью дополнительной платы TL431, на которой расположен подстроечный резисторный элемент. Замените его. Сопротивление новой детали должно быть не ниже 2,7 кОм.
8. Удалите транзисторный элемент, расположенный рядом с платой.
9. Стабилизируйте выходное напряжение, подключив второй резистор с рабочей величиной сопротивления 200 Ом, при мощности 2 Вт. Резистор, который устанавливается на дополнительный канал, должен обладать параметрами 68 Ом и 0,5 Вт, соответственно.
10. Ограничьте силу тока на выходе до 8 А путем выпаивание старого резистора и его замены на новый с большим номиналом на 0,47 Ом.
11. Вмонтируйте в устройство дополнительную схему, состоящую из реле, диодных компонентов, резистора на 1 кОм и светодиода. Если последний элемент горит, значит цепь подключена верно.
12. Закрепите реле на вентиляторе блока с помощью герметика или болтов.
13. Вмонтируйте в ЗУ мультиметр путем параллельного соединения к цепи.
14. В корпусе зарядного устройства проделайте 2 отверстия для нейлоновых стяжек. Ими будут фиксироваться провода на блоке.
15. Подсоедините провода с соблюдением полярности. К аккумулятору подключение производится с помощью «крокодилов».
16. Проверьте работоспособность собранного устройства.

Процесс состоит из достаточно большого количества шагов, выполнение которых требует, как минимум, базовых знаний в радиотехнике.

Всегда следует помнить о мерах предосторожности

Зарядное устройство из компьютерного блока питания

Всем привет, сегодня я расскажу, как из компьютерного блока питания сделать зарядное устройство для автомобильного аккумулятора своими руками. Итак, берем блок питания и снимаем верхнюю крышку или просто разбираем его.На плате ищем микросхему и внимательно смотрим на нее, вернее на её обозначение, если вы обнаружили там микросхему TL494 или KA7500 ( или их аналоги), значит вам очень повезло и мы сможем с легкостью переделать этот блок питания, без всяких дополнительных заморочек. Разбираем блок питания, вытаскиваем плату и отпаиваем от неё все провода, они нам больше не понадобятся.Для нормальной зарядки аккумулятора следует повысить выходное напряжение блока питания, так как 12 вольт для зарядки это мало, нам надо, где-то 14.4 вольта.

Делаем так, берём тестер и с помощью его находим пять вольт, которые подходят к 13, 14 и 15 ноге микросхемы и обрезаем дорожку, этим мы отключаем защиту блока питания от повышения напряжения. И соответственно при включении блока в сеть, он будет у нас сразу включаться. Далее находим на микросхеме 1 ногу, следуя по этой дорожке находим 2 резистора их удаляем, в моём случае это резисторы R2 и R1. На их места впаиваем переменные резисторы. Один регулируемый резистор с ручкой на 33 Ком, а второй под отвёртку на 68 Ком. Тем самым мы добились то, что на выходе мы теперь сможем регулировать напряжение в широком диапазоне.

Должно получиться примерно так как на фото. Далее берем кусок провода, длинной в полтора метра и сечением в 2.5 квадрата очищаем от оболочки.Потом берем два крокодила и припаиваем к ним наши провода. На плюсовой провод, желательно установить предохранитель на 10 ампер.

Теперь находим на плате + 12 вольт и землю, и припаяйте к ним провода. Далее подключаем тестер к блоку питания. Установите ручку переменного резистора в левое положение, вторым резистором (который под отвёртку) вращая его установите нижнее значение напряжения 14,4 вольта. Теперь вращая переменный резистор, мы можем видеть, как поднимается у нас напряжение, а вот ниже 14,4 вольт оно теперь опускаться не будет. На этом настройка блока завершена.

Начинаем сборку блока питания. Прикручиваем плату на место.Для красоты я установил во внутрь светодиодную подсветку. Если вы будете устанавливать, как я светодиодную ленту, то не забудь подпаять, последовательно к ней резистор на 22 Ома, иначе она перегорит. На вентилятор в разрыв любого провода установите также резистор на 22 Ома.

Переменный резистор, я установил на пластину из текстолита и вывел наружу. Нужен для регулировки силы выходного тока за счёт повышения напряжения на выходе, короче, чем больше ёмкость аккумулятора, тем сильнее крутим ручку вправо.Когда я все собрал, провода закрепил термоклеем. Вот такое вот получилось зарядное устройство. Теперь у вас не будет проблем с зарядкой аккумулятора.

Советы бывалых

На самом деле вариантов приспособления блока питания под собственные нужды множество. Любители поэкспериментировать с удовольствием делятся своим опытом. Предлагаем несколько хороших советов.

Пользователям не стоит бояться модернизировать коробку блока: можно добавить светодиоды, наклейки или все, что нужно для совершенствования. Разбирая провода, нужно убедиться, что используется блок питания ATX. Если это AT или более старый источник питания, у него, скорее всего, будет другая цветовая схема для проводов. Если у пользователя нет данных об этих проводах, ему не стоить переоборудовать блок, так как схема может быть собрана неправильно, что приведет к аварии.

Некоторые современные источники питания имеют провод связи, который должен быть подключен к источнику питания для его работы. Серый провод подключается к оранжевому, а розовый — к красному. Силовой резистор с высокой мощностью может стать горячим. В этом случае нужно использовать в конструкции радиатор для охлаждения.

Вилка силового провода

Провод жесткого диска (независимо от того, является ли это IDE или SATA) имеет четыре жилы, прикрепленных к разъему: желтую, две черных подряд, и красную. На жестком диске одновременно используются как 12V, так и 5V. 12V питает движущиеся механические детали, а 5V подает электронные схемы. Таким образом, все эти кабельные комплекты оснащены кабелями 12V и 5V одновременно.

Электрические разъемы на материнской плате для процессоров или вентиляторов шасси имеют четыре ножки, поддерживающие материнскую плату для вентиляторов 12 В или 5 В. Помимо черных, желтых и красных, другие цветные провода можно увидеть только в главном разъеме, который напрямую переходит в розетку материнской платы. Это фиолетовые, белые или оранжевые кабели, которые не используются потребителями для подключения периферийных устройств.

Связанные материалы

10 практических устройств на AVR-микроконтроллерах. Книга 2. Кравченко А. В….
10 практических устройств на AVR-микроконтроллерах. Книга 2. Кравченко А. В. Издательство:…

ИБП ПК для радиолюбительских целей на TL494 со стабилизацией напряжения и тока…
В этой статье хотелось поделиться еще одним вариантом переделки компьютерных импульсных блоков…

Лабораторный блок питания на скорую руку из компьютерного БП (4-24V, 5-12A)…
При необходимости лабораторный БП (ЛБП) с регулируемым выходным напряжением от 4-х до 24В и током…

Высоковольтный БП (0-350V, 0.5А max) с вольт-амперметром на PIC16F690…
Иногда при регулировочных работах требуется сравнительно высокое напряжение питания устройств или…

Микроконтроллеры AVR в радиолюбительской практике. А. В. Белов…
А. В. Белов Микроконтроллеры AVR в радиолюбительской практике Данная книга представляет собой…

Источники питания. Расчет и конструирование. Браун М….
Браун М. Источники питания. Расчет и конструирование.: Пер. с англ. — К.: «МК-Пресс», 2007. — 288…

Гибридный усилитель для наушников: лампа 6AQ8 (6Н23П) + IRF540…
Приветствую вас, уважаемые датагорцы! Представляю вашему вниманию гибридный усилитель для наушников…

Переделка цифрового усилителя для сабвуфера Canton AS120SC: быстро!…
Принес приятель в ремонт активный сабвуфер Canton AS120SC. Сразу оговорюсь, что речь пойдет не о…

Разработка встроенных систем с помощью микроконтроллеров PIС. Уилмсхерст Т….
Разработка встроенных систем с помощью микроконтроллеров PIС. Уилмсхерст Т. Год издания: 2008…

Микроконтроллеры AVR семейств Tiny и Mega фирмы ATMEL, Евстифеев А.В….
Издательство: Додэка XXI , 560 стр. 2005 г. Книга посвящена вопросам практического применения…

Двухтактный усилитель на ГУ-32…
После подписки на USB-ЦАП на РСМ2702 «GOLDSMITH» встал ребром вопрос: «А на чем его слушать?»…

Как можно зарядить автомобильный аккумулятор в домашних условиях

Аккумулятор транспортного средства устроен таким образом, что до определенного момента он может получать питание непосредственно от автомобиля. Но всем водителям известно, что чем дольше эксплуатируется устройство, тем чаще оно нуждается в дополнительной подзарядке. Поскольку генератор выдает напряжение 14,1 В, а этих значений достаточно лишь для поддержания работоспособности аккумулятора, а для полной зарядки необходимо получить напряжение 14,4 В.

Существует множество вариантов сбора самодельных зарядок, которые способны вернуть автомобиль в строй. Одни из них подразумевают использование сложных механизмов, таких как импульсивные схемы с автоматическими выключателями, другие наоборот предельно просты, и не требует глубоких знаний в сфере радиотехники.

Дома практически всегда можно найти составные части электроприборов, которые используются для сбора зарядки. Так, можно использовать компьютерный блок питания, отключенный от устройства. Его достаточно подсоединить к АКБ с помощью двух метровых проводов, которые необходимо замкнуть между собой, формируя перемычку. В качестве источника напряжения можно также использовать ЗУ от других гаджетов, которое на выходе имеет напряжение 12 В.

Второй способ подразумевает использование выпрямительного диода с обратным напряжением более 1000 В и током более 3 А. Главное, соблюдать последовательность подключения деталей, чтобы устройство не замкнуло. Так плюсовый вывод диода должен подключаться к ограничительной нагрузке, в качестве которой можно использовать обычную лампочку на 220 Вт.

Вне зависимости от вида ЗУ, при его подключении к аккумулятору, важно соблюдать полярность. В противном случае АКБ будет терять свой заряд

Можно ли заряжать аккумулятор автомобиля блоком питания от ноутбука

В комплекте с ноутбуком идет блок питания, который с помощью дополнительных манипуляций, можно переделать в ЗУ для аккумулятора. Для заряда АКБ от блока ноутбука, следует подготовить несколько ламп накаливания, которые будут служить неким балластом цепи. Именно их горение будет говорить о том, что цепь подключена верно.

Схема цепи достаточно проста, главное, не забыть про полярность

Цепь нуждается в одном балласте, но его необходимо правильно подобрать

Поэтому важно начинать с лампы минимального наминала. Если при проверочном подключении она будет гореть, значит можно попробовать более мощный аналог

Правильным выбором станет лампа с максимально допустимым номиналом.

Схема цепи достаточно проста, главное, не забыть про полярность. Так, для получения самодельной зарядки, следует «минус» БП соединить сначала с лампой, а потом непосредственно с «минусом» АКБ. Плюсовые полюса двух устройство соединяются друг с другом напрямую, без перемычек.

Зарядное устройство из БП от компьютера

Началось всё с того, что подарили мне блок питания АТХ от компьютера. Так он пролежал пару лет в заначке, пока не возникла необходимость соорудить компактное зарядное устройство для аккумуляторов. Блок выполнен на известной для серии блоков питания микросхеме TL494, что дает возможность его без проблем переделать в зарядное устройство. Не буду вдаваться в подробности работы блока питания, алгоритм переделки следующий:

1. Очищаем блок питания от пыли. Можно пылесосом, можно продуть компрессором, у кого что под рукой. 2. Проверяем его работоспособность. Для этого в широком разъеме, который идет к материнской плате компьютера необходимо найти зеленый провод и перемкнуть его на минус (черный провод), после включить блок питания в сеть и проверить выходные напряжения. Если напряжения(+5В, +12В) в норме переходим к пункту 3.

3. Отключаем блок питания от сети, достаем печатную плату. 4. Выпаиваем лишние провода, на плате припаиваем перемычку зеленого провода и минуса. 5. Находим на ней микросхему TL494, может быть аналог KA7500.

TL494 Отпаиваем все элементы от выводов микросхемы №1, 4, 13, 14, 15, 16. На выводах 2 и 3 должны остаться резистор и конденсатор, все остальное тоже выпаиваем. Часто 15-14 ножки микросхемы находятся вместе на одной дорожке, их надо разрезать. Можно ножом перерезать лишние дорожки, это лучше избавит от ошибок монтажа.

6. Далее собираем схему.

Схема доработки…

Резистор R12 можно выполнить куском толстого медного провода, но лучше взять набор 10 Вт резисторов, соединенных параллельно или шунт от мультиметра. Если будете ставить амперметр, то можно припаятся к шунту. Тут следует отметить, что провод от 16 ножки должен быть на минусе нагрузки блока питания, а не на общей массе блока питания! От этого зависит правильность работы токовой защиты.

7. После монтажа, последовательно к блоку по сети питания подключаем лампочку накаливания, 40-75 Вт 220В. Это необходимо чтоб не сжечь выходные транзисторы при ошибке монтажа. И включаем блок в сеть. При первом включении лампочка должна мигнуть и погаснуть, вентилятор должен работать. Если все нормально, переходим к пункту 8.

8. Переменным резистором R10 выставляем выходное напряжение 14,6 В. Далее подключаем на выход автомобильную лампочку 12 В, 55 Вт и выставляем ток, так чтоб блок не отключался при подключении нагрузки до 5 А, и отключался при нагрузке более 5 А. Значение тока может быть разным, в зависимости от габаритов импульсного трансформатора, выходных транзисторов и т.д…В среднем для ЗУ пойдет и 5 А.

9. Припаиваем клеммы и идём тестить к аккумулятору. По мере заряда аккумулятора ток заряда должен уменьшатся, а напряжение быть более менее стабильным. Окончание заряда будет когда ток уменьшится до нуля.

Вот вкратце описал простую переделку блока питания в зарядное устройство… Удачи всем на дороге!

Автор; Антон               Сумы, Украина

Как правильно зарядить АКБ самодельной зарядкой?

Чтобы батарея не вышла из строя, при восстановлении заряда соблюдают такие правила:

АКБ отсоединяют от бортовой сети автомобиля. Для этого снимают болты, удерживающие фиксатор аккумулятора. Устройство вынимают из гнезда и относят в отапливаемое помещение.
Корпус АКБ очищают от загрязнений

Особое внимание удаляют клеммам. Их очищают от остатков электролита зубной щеткой или наждачной бумагой

Главное – не удалить рабочее напыление.
Открыв банки АКБ, проверяют уровень электролита. Раствор должен полностью скрывать металлические пластины. При снижении уровня жидкости образуются газы, приводящие к взрыву. При необходимости банки заполняют дистиллированной водой.
Корпус осматривают на наличие сколов и трещин. При обнаружении крупных дефектов батарею заряжать нельзя.
При подключении зарядного прибора соблюдают полярность. Если все выполнено правильно, устройство подключают к сети. Снимать колпачки банок не нужно.

После восстановления заряда оценивают количество электролита. Если оно не изменилось, аккумулятор можно устанавливать в автомобиль.

Как правильно зарядить АКБ самодельной зарядкой?

Чтобы не допустить быстрого выхода из строя АКБ, надо учитывать определенные нюансы по правильной подзарядке.

Сначала отключите клеммы батареи от зажимов. Открутите болты, которые крепят фиксирующую планку аккумулятора.
Демонтируйте устройство из посадочного места, отнесите домой или в гараж.
Прочистите корпус от загрязнений

Обратите внимание на сами клеммы. Если на них есть окисления, их следует очистить

Используйте зубную или строительную щетку, подойдет наждачная бумага мелкой зернистости. Главное — не счистить рабочий налет.
Если аккумулятор обслуживаемый, откройте все его банки и проверьте в них уровень электролита. Рабочий раствор должен покрывать все секции. Если это не так, то заряд батареи может привести к быстрому испарению кипящей жидкости, что отразится на функциональности батареи и ее исправности в целом. При необходимости добавьте в банки дистиллированную воду. Визуально осмотрите корпус батареи на предмет дефектов, иногда утечка жидкости связана с наличием трещин. Если повреждения серьезные, то АКБ подлежит замене.
Подключите зажимы самодельного ЗУ к клеммам АКБ, соблюдая полярность. После этого девайс можно подключать к бытовой сети. Пробки на банках при этом откручивать не надо.
Когда процедура заряда будет завершена, проверьте уровень электролита и если все нормально, то закрутите банки. Установите батарею в автомобиль и убедитесь, что она в рабочем состоянии.

Цветные коды кабельных наборов

Внутри источников питания пользователь видит много кабельных наборов, выходящих с различными разъемами и разными номерами. Цветовые коды кабелей питания:

1. Черные, используются для обеспечения тока. Каждый другой цвет должен быть соединен с черным проводом.
2. Желтый: + 12В.
3. Красный: + 5 В.
4. Синий: —12В.
5. Белый: —5В.
6. Оранжевый: 3.3В.
7. Зеленый, контрольный провод для проверки напряжения постоянного тока.
8. Фиолетовый: + 5 В режим ожидания.

Выходные напряжения источника питания компьютера можно измерить с помощью надлежащего мультиметра. Но из-за более высокого риска короткого замыкания пользователь должен всегда подключать черный кабель с черным на мультиметре.

Зарядное из компьютерного блока питания

Первым делом, о чем хочется сообщить, это то, что многие элементы в блоке находятся под опасным для жизни напряжением, если есть сомнения в правильности ваших действий – не рискуйте, ни своим здоровьем, ни работоспособностью вашего БП.

Для переделки подойдет практически любой блок питания ATX

Но стоить обратить внимание на то, что есть более геморройные блоки, а есть менее. Для выбора «удобного» для переделки блока необходимо убедиться в том, что в блоке установлен ШИМ контроллер TL494 или его аналог (KA7500B)

По сути, этот ШИМ использовался практически на всех старых блоках AT и ATX мощностью 200 – 300 Вт.

Одни из самых распространенных и дешевых блоков являются блоки Codegen 300X и Codegen 300XA. Вот на них мы и остановимся более подробно. К стати, блоки питания Codegen 200, 250, 300 Вт имеют практически одинаковую схему и отличаются лишь номиналом некоторых элементов, они отлично подходит для переделки в зарядное.

Зарядное из компьютерного блока питания Codegen 300XA

Переделка такого блока будет включать в себя несколько шагов. Разбираем блок питания.

Выпаиваем все провода, которые использовались для подключения. Оставляем лишь черный провод (минус) и желтый провод (шина +12 В). Зеленый провод (Power ON) просто обрезаем и подключаем свободный конец на минус. С помощью замыкания зеленого провода на минус мы добьемся автоматического старта блока при включении в сеть.

Далее необходимо подключить вентилятор охлаждения на шину (– 12 В). В принципе, это можно и не делать, но будет один неприятный момент при подключении АКБ к зарядке. Вентилятор изначально питается с шины +12 В, при подключении АКБ к зарядке на шине + 12 В появляется напряжение и включается вентилятор. Некоторым это может очень не понравиться, так, что рекомендуем подключить красный провод вентилятора на минус блока, а черный на шину (– 12 В, бывший синий провод).

Проверяем работоспособность блока. Блок должен запуститься автоматически, а на выходе должно быть напряжение 12В.

Перед всеми дальнейшими манипуляциями желательно найти схему блока или подобрать наиболее близкую. Ниже изображена схема Codegen 300XA.

Находим резистор, через который первая нога TL494 соединяется с шиной +12 В., на схеме он помечен красным.

Выпаиваем его и измеряем сопротивление, оно составило 39 кОм. На место этого резистора ставим многооборотный подстроечный резистор максимальным сопротивлением на 200 кОм, предварительно выставив на нем сопротивление также 39 кОм.

Запускаем блок питания. На выходе напряжение должно быть около 12 В.

Последним шагом станет поднятие напряжения до 14,2 В с помощью регулировки подстроечного резистора.

Подстроечный резистор лучше всего брать многооборотный, это даст легкую и точную настройку выходного напряжения.

Зарядное из компьютерного блока питания Codegen 300X

Манипуляции, по сути, будут такими же, добавятся лишь пара дополнительных шагов.

Отключаем все провода от блока. Оставляем только черный (минус) и желтый (шина +12 В). Зеленый (Power ON) обрезаем и подключаем свободный конец на минус. Далее подключаем питания вентилятора охлаждения на шину (– 12 В). Красный провод вентилятора на минус блока, а черный на шину (– 12 В, бывший синий провод).

Тестируем работу. На выходе напряжение 12 В.

На схеме Codegen 300X находим резистор, через который первая нога TL494 соединяется с шиной +12 В., на схеме он помечен красным.

Далее выпаиваем его и измеряем сопротивление, у нашего блока оно составило 38 кОм. На место этого резистора ставим многооборотный подстроечный резистор максимальным сопротивлением на 200 кОм, предварительно выставив на нем сопротивление также 38 кОм.

Важно найти стабилитрон ZD1 и удалить его из платы. На схеме он зачеркнут

Если его не выпаять, мы не сможем поднять напряжение выше 13 В, т.к. блок уйдет в защиту.

Запускаем блок питания. На выходе напряжение должно быть почти 12 В.

Финишным этапом будет поднятие напряжения до 14,0 В с помощью регулировки подстроечного резистора. Выше 14,0 В напряжение не стоит подымать на этом БП без дальнейших изменений схемы, т.к. уже при напряжении 14,2 В будут наблюдаться проблемы с запуском блока. А 14,0 В это вполне достаточно для зарядки автомобильного АКБ.

Стоит отметить, что при неправильном подключении АКБ зарядное из блока питания ATX выходит из строя моментально, важно оснащать его хоть самыми простыми защитными схемами от переполюсовки на реле или полевику. Также в такое зарядное можно добавить вольтамперметр, защиту от переполюсовки или просто плату индикации заряда

Также в такое зарядное можно добавить вольтамперметр, защиту от переполюсовки или просто плату индикации заряда.

comments powered by HyperComments

Заключение

Основным плюсом девайса считается то, что автомобильная батарея не сможет перезарядиться в процессе подзарядки. Если вы забудете отключить АКБ от зарядного устройства, это не повлияет на ее ресурс эксплуатации и не приведет к быстрому износу. Если вы не оборудуете ЗУ светодиодным индикатором, то не сможете понять, зарядился ли аккумулятор или нет. Как вариант, можно приблизительно рассчитать время подзарядки, используя показания, которые выдает амперметр, подключенный к ЗУ. Рассчитать можно по формуле: величина силы тока умножается на время зарядки в часах. На практике на реализацию задачи по подзарядке требуется около суток при условии, что емкость батареи составляет 55 А/ч. Если вы хотите наглядно видеть уровень подзаряда, то в девайс можно добавить стрелочные или цифровые индикаторы.

 Загрузка …

Заключение

Достоинством данного зарядного устройства является то, что аккумулятор не будет перезаряжаться при использовании прибора и не испортится, как бы долго ни был подключен к ЗУ.

Недостатком данного зарядного устройства является отсутствие каких-либо индикаторов, по которым можно было бы судить о степени заряженности аккумуляторной батареи.

Трудно определить, зарядился аккумулятор или нет. Рассчитать примерное время зарядки можно, воспользовавшись показаниями на амперметре и применив формулу: силу тока в Амперах, помноженную на время в часах. Экспериментально было получено, что на полную зарядку обычного аккумулятора емкостью 55 А/ч необходимо 24 часа, то есть сутки.

В данном зарядном устройстве сохранена функция от перегрузки и короткого замыкания. Но если оно не защищено от неправильной полярности, нельзя подключать зарядник к аккумулятору с неправильной полярностью, прибор выйдет из строя.

 Загрузка …
