“Американские габариты” своими руками

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие: 1) Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.

2)— Поставить двух нитевую лампочку (затрудняет то что двух нитевых лампочек желтого цвета тяжело найти, и к тому же результат тот же что и в первом варианте.

3)— вариант который выбрал я, и наиболее сложный (создание двух режимов поворотных лампочек с помощью 5-ти контактного реле, диода и конденсатора). О всех своих действиях я и попытаюсь вам рассказать.

Первым делом идем в магазин электро деталей и покупаем там:

1. Конденсатор на 4700 мкФ*25v или 3000 мкФ*25В или 3300 мкФ*25В не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25v всего нужно — 2шт.

2. Диод 5817 или 5819, тоже не знаю в чем разница, я взял 5817 3. Реле 5-ти контактное обычное автомобильное — 2шт 3. Клеммы для реле — 2шт 4. Круглые клеммы — 2 шт 5. Провод — 4м. (цветные) я брал по цветам как на схеме 6. Изолента или термоусадка 7. Клеммы мама

Затем берём схему и начинаем все собирать в точности по схеме

После того как сделали домашнюю работу) идем к машине, снимаем обе фары и ищем “+” с габаритов и “+” с поворотников. У поворотника всего 2 провода, цветной будет плюсом, а плюс с габарита будет в краинем правом верхнем углу фишки. И опять же ориентируясь по схеме начинаем скручивать провода.

После сборки наслаждаемся проделанной работай)))

Преимущество американских габаритов

• Во-первых, они в темноте обозначают края машины, что является немаловажным моментом. Так, например, на грузовиках габаритные огни расположены посередине, что является очень неудобным для других участников движения.
• Во-вторых, американские габаритные огни изначально были созданы для парковки. Также эти габаритные огни в условиях недостаточной видимости помогают увидеть автомобиль.

Штраф за их установку

За установку американских габаритных огней грозит штраф в размере 2500 рублей для гражданских лиц, а для должностных размер штрафа повышается в несколько раз: от 15000 до 20000 рублей, а для юридических от 40000 до 50000 рублей. В ФЗ №195 от 10.12.1995 года “О безопасности дорожного движения” регламентировано, что может быть установлено дополнительно или изменено в автомобиле, и к каким последствиям приведут вышеперечисленные действия.

Но штрафа может не последовать, если ваши дополнительные габаритные огни были зарегистрированы после установки. То есть, как устанавливает законодатель, вы обязаны провести повторную сертификацию или повторное декларирование соответствия Вашего транспортного средства.

Если этого сделано не было, то увы, вы обязаны будете заплатить штраф. Хотя у вас все равно не получится пройти технический осмотр с дополнительными габаритами. Однако вы все равно можете попробовать. Так что здесь палка о двух концах.

В основном за дополнительные габаритные огни сотрудники ГАИ не штрафуют, даже если и обращают на это внимание. Но они вправе это сделать и могут при этом сослаться на федеральный закон, указанный мной выше, а именно на 4 главу статью 15

Следовательно, “американки” незаконны, так как в ПДД РФ есть пункт, запрещающий эксплуатацию транспортных средств при наличии данных пунктов: когда количество, тип, цвет, расположение и режим работы внешних световых приборов не соответствуют требованиям конструкции транспортного средства.

Но в России есть автомобили, в которых еще на заводе были установлены эти самые американские габаритные огни, что же делать в этом случае?

В случае, когда габаритные огни “родные”, штрафа не предусмотрено.

Это, конечно, спорный вопрос, но установление дополнительных габаритов не совсем являются правильным, так как они вводят в заблуждение остальных участников дорожного движения. Не всегда может быть понятно, хотите ли Вы повернуть, или это просто новая “фишка” на Вашем авто. И если уже говорить об американском законодательстве в области ПДД, то у них вообще регламента, связанного со светом авто нет, единственное, что написано в их ПДД о световых приборах – они должны быть исправными.

Рекомендуется, если вы все же решитесь на установку “американок”, поставить на поворотники ШИМ, ограничить яркость на уровне 3-5 Ватт.

Из этого видео вы узнаете, как можно самому сделать американские габариты:

Заключение

Американские габаритные огни устанавливать не рекомендуется, от них только проблем больше. Если их использовать при дневном свете, то вы рискуете попасть в аварийную ситуацию, так как вас плохо видят как автомобилисты, так и пешеходы Поэтому, лучше не рискуйте и не устанавливайте их, так как все-таки указатели поворотов служат для информирования других участников движения о намерении совершить маневр, а не для того, чтобы вас было лучше видно.

Передние фонари

Лицевая часть автомобиля обычно привлекает больше внимания, поэтому любители начинают тюнинговать прежде всего головные приборы освещения.

Злые фары

Придать своему автомобилю грозный, угрюмый и даже злой вид очень просто: достаточно выполнить тюнинг типа «злые фары». Это один из самых простых способов придать «семёрке» необычный внешний вид.

В зависимости от возможностей владельца тюнинг можно выполнить при помощи самых разных материалов:

• тонкой фанеры;
• листа металла;
• тонирующей плёнки;
• краски.

«Злой» прищур автомобиля вызывает мурашки по коже

Суть такого тюнинга заключается в следующем: прикрыть часть передней фары таким образом, чтобы оставшаяся не закрытой фара напоминала злые глаза. Если выбраны любые материалы из фанеры или металла, то заранее вырезается заготовка и вклеивается в полость фары. Плёнкой или краской действовать ещё проще — достаточно снять фару и с внутренней стороны нанести затемнение.

Выполнение тюнинга фар из фанеры, покрашенной чёрной краской

Ангельские глазки

Ангельскими глазками в тюнинге называют светящиеся кольца на «морде» автомобиля — по типу «БМВ». Сегодня такой вариант освещения может позволить себе каждый — это недорого и быстро. К тому же кузов ВАЗ 2107 станет чем-то напоминать дорогостоящий «БМВ» и тем самым повышать статус владельца.

Весьма необычные для «семёрки» головные приборы освещения

Существует несколько технических решений, как сделать ангельские глазки своими руками. Самый простой вариант — использовать светодиоды. Для работы потребуются:

• белые светодиоды 5 мм — 2 шт.;
• резистор на 0.25 Вт;
• проводка;
• прозрачный стержень из органического стекла или пластика (диаметр 8–10 мм);
• вспомогательные материалы (паяльник, фен, дрель и стеклянная баночка).

Работа довольно кропотливая:

1. Взять стержень и зажать его в тиски.
2. Дрелью высверлить с обоих концов стержня отверстия под светодиоды.
3. Придать стержню форму кольца — обогнуть им банку и разогреть феном, чтобы заготовка осталась в данной форме.
4. К светодиодам припаять провода, к одному из проводов подсоединить резистор.
5. Собрать электрическую схему по аналогии с той схемой приборов освещения, что уже имеется на «семёрке».
6. Вставить светодиоды в отверстия заготовки и приклеить их суперклеем.

Видео: как сделать ангельские глазки

Можно купить в автомагазине готовые ангельские глазки — так будет гораздо проще подключить новые осветительные приборы к штатному оснащению автомобиля.

Используя светодиоды разных оттенков, можно добиться ещё более впечатляющего эффекта

Как сделать габариты в поворотниках ваз 2114

Схема включения света фар ВАЗ-2113, 2114 и 2115

Схема включения фар и противотуманного света:

1 – блок-фары; 2 – монтажный блок; 3 – переключатель света фар; 4 – выключатель зажигания; 5 – переключатель наружного освещения (фрагмент); 6 – лампы противотуманного света во внутренних задних фонарях; 7 – выключатель противотуманного света с контрольной лампой включения; 8 – контрольная лампа дальнего света фар в комбинации приборов; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодке блок-фары; В — к источникам питания

Схема включения габаритных огней ВАЗ-2113, 2114 и 2115

Схема включения наружного освещения:

1 – лампы габаритного света в блок-фарах; 2 – подкапотная лампа; 3 – монтажный блок; 4 – выключатель подкапотной лампы; 5 – выключатель зажигания; 6 – переключатель наружного освещения (фрагмент); 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампы габаритного света и стоп-сигнала в наружных задних фонарях; 9 – фонари освещения номерного знака; 10 – регулятор освещения приборов; 11 – выключатель стоп-сигнала; 12 – блок бортовой системы контроля; К4 – реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле); А — к источникам питания;

Схема включения указателей поворота и аварийной сигнализации ВАЗ-2113, 2114 и 2115

Схема включения указателей поворота и аварийной сигнализации:

1 – лампы указателей поворота в блок-фарах; 2 – монтажный блок; 3 – выключатель зажигания; 4 – выключатель аварийной сигнализации; 5 – боковые указатели поворота; 6 – лампы указателей поворота в наружных задних фонарях; 7 – комбинация приборов с контрольными лампами указателей поворота; 8 – переключатель указателей поворота; 2 – реле-прерыватель указателей поворота и аварийной сигнализации; А — к источникам питания

Дата добавления: 14.07.2014

Подойдет для ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 и на другие ВАЗы, думаю, тоже.

В общем давно хотел сделать, начитавшись д2 на эту тему, понял, что врезать патрон от повторителя точно не хочу, а вот через реле круто, но я не шарю в электирке, так что решил ставить двухконтактные патроны и лампочки.

Лампочки нашел во втором магазине, а вот патроны искал долго, магазинов 70 обзвонил, в итоге сначала купил от 2101, а потом эти случайно нашел.

От патрона идет два плюса и один минус. Желтый(+) подключил на габарит и пропустил через дырки оставшиеся после ксенона, другие без проблем встают в фишку поворотника. И вытащил лампочку из стокового габарита.

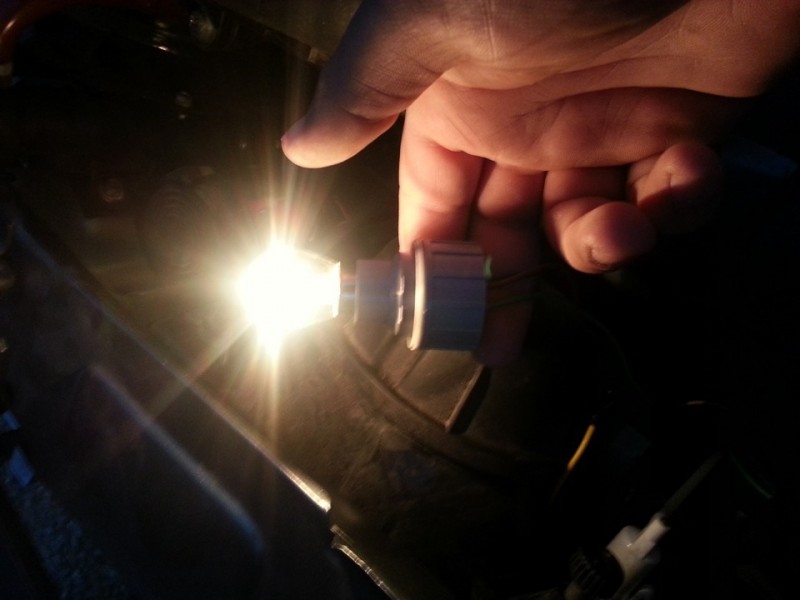

На габарит идет слабый свет (5W), на поворотник яркий (21W).

У кого-то не подходит патрон и нужно подспилить ушки, у меня все встало хорошо.

И как это выглядит:

Что потребовалось:Патроны двухконтактные — 200р.Лампы двухконтактные — 80р.Набор клем и проводов (необязательно) — 80р.

Некоторые текст и фото взяты отсюда отсюда.

Существует немало способов тюнинга, самый дешевый из которых — доработка фар. Помимо элементарной замены лампочек ближнего и дальнего света, автолюбителей часто интересует, как сделать габариты в поворотниках. Некоторые водители даже дублируют габаритный свет на ВАЗ 2110 или ВАЗ 2114

Делается это из-за не очень хорошей видимости освещения на дорожном покрытии, что очень важно в ночное время и в плохую погоду для предотвращения аварий

Простые “американские поворотники” своими руками

Постоянно делаю на заказ американки (оранжевые габариты в поворотниках) — решил и себе сделать. Схема найдена в интернете. Реле можно использовать как автомобильное, так и обычное из радиомагазина.

Конденсаторы ставлю 1000 мкФ 16 В — они влияют на время возврата в режим габаритов.

Схема с автомобильным реле

Детали:

Конденсаторы: 1000 мкФ x 16 В (LZ) Диоды: 1N5819 Реле Колодка соединительная штырьевая с проводами КСШ 1*0,75 Колодка соединительная гнездовая с проводами КСГ 1*0,75 Колодка соединительная штырьевая с проводами КСШ 2*0,75 Колодка соединительная гнездовая с проводами КСГ 2*0,75 Всё это нужно в 2х экземплярах.

Припаял провода к реле.

Установка на столько проста, что описывать нечего — просто включаем их между проводами поворотников и самими поворотниками. Питание в режиме габаритов подаем на одинарный провод.

Я решил не подключать их к габаритам, а сделать отдельную кнопку, чтобы можно было выключить американки.

Кнопку взял противотуманок. Вот ее схема включения:

Схема кнопки противотуманок.

Питание, массу и подсветку взял с колодки бортовика. (Ваз 2115)

Колодка бортового компьютера

Индикатор тоже подключил

А вот видео работы (сначала с выключенными, потом с подключенными на время съемки к противотуманкам — кнопки еще не было)

“Американские габариты” своими руками

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие: 1) Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.

2)— Поставить двух нитевую лампочку (затрудняет то что двух нитевых лампочек желтого цвета тяжело найти, и к тому же результат тот же что и в первом варианте.

3)— вариант который выбрал я, и наиболее сложный (создание двух режимов поворотных лампочек с помощью 5-ти контактного реле, диода и конденсатора). О всех своих действиях я и попытаюсь вам рассказать.

Первым делом идем в магазин электро деталей и покупаем там:

1. Конденсатор на 4700 мкФ*25v или 3000 мкФ*25В или 3300 мкФ*25В не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25v всего нужно — 2шт.

2. Диод 5817 или 5819, тоже не знаю в чем разница, я взял 5817 3. Реле 5-ти контактное обычное автомобильное — 2шт 3. Клеммы для реле — 2шт 4. Круглые клеммы — 2 шт 5. Провод — 4м. (цветные) я брал по цветам как на схеме 6. Изолента или термоусадка 7. Клеммы мама

Затем берём схему и начинаем все собирать в точности по схеме

После того как сделали домашнюю работу) идем к машине, снимаем обе фары и ищем “+” с габаритов и “+” с поворотников. У поворотника всего 2 провода, цветной будет плюсом, а плюс с габарита будет в краинем правом верхнем углу фишки. И опять же ориентируясь по схеме начинаем скручивать провода.

После сборки наслаждаемся проделанной работай)))

Как сделать американки на ваз 2114

Существует очень много способов реализовать американки на ваз 2114, каждые имеют свои плюсы и минусы. В зависимости от ваших умений, желаний и возможностей можно выбрать любой, из ниже представленных, или же придумать свой.

Лампа в поворотник с двумя нитями.

Двухнитевая лампа относительно хороший способ. Она достаточно проста в установке и понятна в использовании. В лампе находится две нити, одна тусклая на 5 Ват, друга более яркая на 25 Ват. Нить с слабой яркостью используется в качестве габаритных огней, а с сильной на поворотники. В итоге сигнал поворота достаточно отчётливо заметно, на фоне габаритных огней.

Для установки потребуется цоколь на два +, либо припаять провод напрямую к лампе, но нужно быть осторожным, при этом она может перегореть.

Принцип инверсии сигнала. При этом лампа поворотника при движении постоянно горит, а при включении сигнала поворота, начинает моргать. По яркости, как в предыдущем случае огни не различаются, но выделяется сигнал за счет того, что лампа в момент работы полностью гаснет.

С установкой все просто, потребуется лишь немного порезать провода и два пятиконтактных реле, по одному на каждую фару.

Реле с конденсатором и диодом

Этот способ, по сути, более правильный предыдущий. К пятиконтактому реле добавляются диод IN5819 и конденсатор на 25 вольт 4700 мф. Принцип работы тот же, но есть гарантия, что ничего, нигде не замкнет и прослужит долго без проблем.

Замыкание габаритов на лампу поворотника

Нет ничего проще, как замкнуть поворотники на ваз 2114. Но данный способ в корне не верен, и использовать его категорически не рекомендуется. Лампа повортника напрямую подключается к габаритам, а сигнал поворота по сути отсутствует совсем.

Дополнительный патрон в поворотную фару

Самый правильный по мнению большинства, но при этом самый трудозатратный способ – это внедрение дополнительно патрона в фару. Патроны берутся из ненужных повторителей, отрезаются и впаиваются в фару. При аккуратном исполнении все выглядит незаметно, не каждый догадается о внесенных изменениях.

Для просмотра онлайн кликните на видео ⤵

Установка Американок на ВАЗ 2105-2107 Подробнее

АМЕРИКАНКИ ЗА 10 МИНУТ! СМОЖЕТ КАЖДЫЙ!! Подробнее

Габарит в поворотниках. Американка как сделать? Установка габаритов в поворотники. Как сделать? Подробнее

АМЕРИКАНКИ за 150руб на ваз 2105-2107 самый ПРОСТОЙ способ Подробнее

американки на ваз 2107 Подробнее

АМЕРИКАНКИ НА ЖИГУ | ГРАМОТНЫЙ ТЮНИНГ Подробнее

АМЕРИКАНКИ НА ваз 2107 за 370р ДХО на ваз 2105-2107 своими руками Подробнее

БУДНИ ПОСАДОЧНИКА / САМЫЕ ЯРКИЕ АМЕРИКАНКИ НА ВАЗ / СХОД РАЗВАЛ НА ПНЕВМЕ Подробнее

АМЕРИКАНКИ на Ваз 2107 за 200р Подробнее

СТРОБЫ ЗА 150Р. БЕШЕННЫЙ МЕРЕН. Подробнее

КАК СДЕЛАТЬ АМЕРИКАНКИ НА ВАЗ 2107////АНТИХРОМ РЕШЕТКИ РАДИАТОРА Подробнее

Внешний вид/доработки по мелочи/дневник жигуля Подробнее

«ЖЕСТКАЯ» ТОНИРОВКА ЗА 250Р/СВОИМИ РУКАМИ. Подробнее

Как сделать Американские габариты в поворотниках на любом авто?Очень Ярко.Просто.Быстро. Подробнее

ТРИ ВАРИАНТА LED ДХО/DRL по ГОСТу для АВТО старых моделей. УСТАНОВКА, ПОДКЛЮЧЕНИЕ. Подробнее

ВАЗ 2105 — замена ламп P21W на светодиодные. Тест-сравнение Подробнее

АМЕРИКАНКИ НА ДВЕНАШКУ КУПЕ Подробнее

ангельские глазки ваз 2107 (семерка). Обзор моей машины Подробнее

бесшумные замки ваз 2107 (часть 1) Подробнее

http://ladaprofi.ru/vaz-2107/kak-pravilno-sdelat-amerikanki-na-vaz-2107.htmlhttp://xn—-7sbgjfsnhxbk7a.xn--p1ai/prostye-amerikanskie-povorotniki-svoimi-rukamihttp://xn—-7sbbil6bsrpx.xn--p1ai/amerikanskie-gabarity-svoimi-rukami.htmlhttp://moreremonta.info/strojka/kak-sdelat-amerikanki-na-vaz-2107/http://putinizm.ru/kak-sdelat-amerikanki-na-vaz-2107-boevaya-klassika

Законна ли американка

В соответствии с поправками, внесенными в действующие ПДД и вступившими в силу еще в 2006 году, требования к осветительным приборам, устанавливаемым на автомашины, стали заметно более суровыми.

С того момента представители Госавтоинспекции получили возможность штрафовать всех, кто управляет автомобилями, имеющими габаритные огни, не отвечающие актуальным ГОСТам.

Кончено, по большей мере инспекторы не обращают внимания на нестандартно работающие фары. Тем не менее стоит понимать, что любой, кто сделает рассматриваемые фонари на своей машине, может оказаться привлеченным к административной ответственности.

Правонарушение квалифицируется по статье 12.5 КоАП. Здесь очень четко написано, что передвижение на транспортном средстве, оснащенном габаритами, чей цвет и режим работы противоречит требованиям, запрещено. Приведены нормативы в «Основных положениях», на базе которых осуществляется допуск машин к эксплуатации.

Административный кодекс предусматривает за нарушение следующие санкции:

• штраф до 2 500 рублей;
• лишение прав на 6-12 месяцев;
• конфискация незаконного прибора.

Последнее наказание выглядит несколько сомнительным, ведь фары вряд ли кто-нибудь осмелится снимать, но, тем не менее, остальные кары довольно реальны. Потому рекомендуем хорошенько подумать: нужна ли вам американка?

Как сделать американки на ваз 2107

Наверное довольно многие владельцы ваз 2107 задумывались и наблюдали как сделать американские габариты в прицепи нет нечего сложного и минимум средств.Нам будит нужно:1) Гнездо под 2х контактную лампочку 2 штуки.(подходит от приоры)2) 2х контактная лампочка по 12v 2 штуки.3) Изолента.4) Желание прямые руки и светлая голова.Принцип работы:1)Отрезаем старое гнездо от 1 контактной лампы и устанавливаем, наше 2х контактное. 2)Устанавливаем 2х контактную лампочку в гнездо.3)Теперь берем проводим провод от габаритов к нашей 2х контактной лампочке(смотрим фото)

4) Также устанавливаем сами провода от поворотника (смотрим фото)

Теперь когда вы будите включать поворотник то он будит моргать ярче чем наши американские габариты(смотрим видео)

Всем привет) Давно собирался сделать американки, но долго не мог, то времени нет то еще что-то. Ну вот совершилось чудо, я взялся за работу.

Первым делом снял фары и пошел колдовать домой

Для американок рекомендую использовать лампочку от повторителя поворота ВАЗ 2109

Лампочка разместилась тут

Далее промазал все герметиком и проверил работоспособность

Дальше побежал на улицу готовить проводкуРекомендую купить моток изоленты и гофру ( ее я взял 5 метров )

Вот вид под капотом до

В салон завел через штатную резинку

Ну вроде все аккуратно, можно продолжить работуДальше взялся за подключение, хотел вывести кнопку чтобы «американки» включались отдельно .Вид кнопок до:

Вид кнопок после :

Кнопку взял от девятки, т.к она не требует не какие реле, и она мне пригодиться для следующего инстала.На кнопке все контакты пронумерованы . Плюс кидаем на кнопку (например на ножку 30 кнопки), ножку 58 кнопки на американки, минус американок на кузов. Кнопка просто подаёт на лампочки плюс.

Плюс взял от кнопки света, там есть постоянные 12в

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие: 1) Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.

2)— Поставить двух нитевую лампочку (затрудняет то что двух нитевых лампочек желтого цвета тяжело найти, и к тому же результат тот же что и в первом варианте.

3)— вариант который выбрал я, и наиболее сложный (создание двух режимов поворотных лампочек с помощью 5-ти контактного реле, диода и конденсатора). О всех своих действиях я и попытаюсь вам рассказать.

Первым делом идем в магазин электро деталей и покупаем там:

1. Конденсатор на 4700 мкФ*25v или 3000 мкФ*25В или 3300 мкФ*25В не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25v всего нужно — 2шт.

2. Диод 5817 или 5819, тоже не знаю в чем разница, я взял 5817 3. Реле 5-ти контактное обычное автомобильное — 2шт 3. Клеммы для реле — 2шт 4. Круглые клеммы — 2 шт 5. Провод — 4м. (цветные) я брал по цветам как на схеме 6. Изолента или термоусадка 7. Клеммы мама

Затем берём схему и начинаем все собирать в точности по схеме

После того как сделали домашнюю работу) идем к машине, снимаем обе фары и ищем “+” с габаритов и “+” с поворотников. У поворотника всего 2 провода, цветной будет плюсом, а плюс с габарита будет в краинем правом верхнем углу фишки. И опять же ориентируясь по схеме начинаем скручивать провода.

После сборки наслаждаемся проделанной работай)))

Противотуманные фары

Противотуманные фары спасают при плохой видимости. Однако с годами и они начинают тускнеть, что создаёт небезопасные условия для движения. Самый простой вариант — установить в противотуманки ксенон или вмонтировать ещё 2 противотуманки рядом. Но такие методы не являются законными, поэтому рисковать не стоит.

Штатно ВАЗ 2107 оснащается противотуманками прямоугольной формы, расположенными на бампере

Самый распространённый вариант тюнинга противотуманных фар — это их замена на более качественные приборы освещения, чаще всего круглой формы или от иномарок. Для работы потребуются:

• рамка с механизмом от штатных противотуманок ВАЗ 2107;
• новые противотуманные огни;
• алюминиевые крепежи под рамку;
• болты;
• силиконовый клей;
• грунт и краска.

Круглые противотуманки отлично смотрятся на решётке радиатора ВАЗ 2107

Процесс изготовления

Этот вид тюнинга предполагает наличие опыта у водителя в слесарных работах:

1. Наложить рамку от противотуманных огней на алюминиевую основу. Обвести контур рамки.

2. Вырезать заготовку из алюминия и обточить, чтобы пластина вошла в рамку плотно и до конца.
3. Наложить отражатели на пластину из алюминия, просверлить отверстия для крепежа, зафиксировать отражатели на заготовке саморезами.
4. На рамке просверлить отверстия необходимого диаметра для установки на автомобиль.
5. Загерметизировать клеем ободок новой фары.
6. Приложить фару к рамке, зафиксировать болтами.
7. Рамку присоединить к креплениям на кузове автомобиля.

8. Произвести необходимые подключения к штатной системе приборов освещения ВАЗ 2107.

9. Обязательно произвести регулировку новых фонарей по ГОСТу.

Без регулировки положения новые противотуманки будут слепить встречных водителей.

Габаритные огни ВАЗ 2107

Штатные габариты на ВАЗ 2107 не обладают ярким светом. С годами из-за потёртости стекла уже не помогает даже замена лампочек в фарах. Поэтому вполне логично, что автовладелец решает провести тюнинг габаритных огней.

На ВАЗ 2107 тюнингование габаритов сводится к переносу этих огней из подфарников в отдельный элемент освещения на кузове. Так их лучше будет видно, что создаст комфортные и безопасные условия передвижения на дорогах при любой погоде.

На старых ВАЗ тюнинг габаритных огней считается обязательной процедурой

Потребуется незначительная переделка с применением следующих инструментов:

• электрическая дрель;
• оправка;
• клещи или пассатижи;
• отвёртка с крестообразным лезвием;
• бокорезы.

Перенос габаритных огней из подфарников на кузов невозможен без следующих материалов:

• патрон для лампочки;
• новые подфарники;
• провода для подключения;
• клеммы;
• новые лампочки (водители рекомендуют Philips Vision 12 V).

Процесс переноса

Любой тюнинг требует аккуратности и внимательности. И переноска габаритных огней — не исключение. Здесь рекомендуется действовать по правилу «семь раз отмерь — один раз отрежь»:

1. Замерить диаметр отверстия в фонаре автомобиля.
2. На новом фонаре высверлить отверстие того же диаметра.
3. Сверловку выполнять свёрлами разных диаметров, постепенно увеличивая диаметр, чтобы не повредить стекло фары.

4. Подготовить место посадки для патрона с лампочкой (примерить, если патрон не входит, усилить глубину сверления).

5. Сжать патрон и вставить его в гнездо. При помощи оправки расправить его, надёжно зафиксировать.
6. Вставить лампочку в патрон.

7. Подвести к новому фонарю проводку, подключить прибор освещения согласно схеме.

Схема американки

Как нетрудно убедиться, описывать схему не имеет смысла ввиду ее крайней простоты. Представляет она электрическую цепь одного фонаря, то есть вам придется собрать их две.

Владельцу «семерки» необходимо просто все соединить в правильной последовательности и непременно в разрыве между:

• лампочками поворотников;
• источником питания.

Чтобы сигнал функционировал как габарит, на него подается питание по отдельному, одинарному проводу. Замыкается цепь на общую массу.

Во избежание проблем с ГИБДД, рекомендуем оснастить данную схему еще отдельной кнопкой включения американки – ее лучше вывести на приборную панель.
