Как подключить камеру заднего вида к магнитоле

Как определить место установки камеры

Перед началом монтажа коммутационных кабелей и корпуса камеры заднего хода следует найти точку, обеспечивающую наибольший угол обзора и не забрасываемую грязью при движении автомобиля. В зависимости от конфигурации кузова оборудование крепят на планке подсветки номерного знака, крышке багажного отделения или заднем бампере. Подключение камеры китайского производства выполняется вместо плафона подсветки номера, при этом внутри узла сохраняется диод. Подобная схема монтажа не обеспечивает передачи качественной картинки.

Смотрите » Инструкция по настройке автомагнитолы JVC KW-X730

Размещение оборудования на высоте бампера позволяет захватывать пространство на расстоянии 2-3 м от кормы автомобиля. Следует помнить, что чем ниже транспортное средство, тем меньшей будет зона обзора. Из-за этого возможен контакт с малозаметным препятствием при движении задним ходом. Установка прибора на крышке багажника расширяет радиус на 30-35%. Подобная методика монтажа не используется на грузовых автомобилях и фургонах, поскольку не позволяет маневрировать с открытыми створками задних дверей.

Пользователь может установить две камеры, подключив их через специальный контроллер. На экране магнитолы отображается картинка от каждого источника или от 2 одновременно. Параметр регулируется через настройки концентратора. Допускается использование 2-позиционного переключателя, транслирующего сигнал от разных источников.

В зависимости от места расположения устройства производится прокладка жгутов для передачи сигнала. При использовании беспроводного изделия требуется обеспечить надежную трансляцию сигнала. Металлические элементы кузова снижают интенсивность передачи данных, поэтому следует минимизировать количество перегородок между передатчиком и приемником.

Если магнитола не видит подключенное устройство, то следует настроить оборудование через меню. Головные устройства на Андроиде оснащаются функцией, отображающей парковочные линии на дисплее.

Функция и возможность корректировки параметров имеются не во всех проигрывателях.

Как подключить камеру к магнитоле своими руками

Одно из новейших достижений в автомобиле – камера для слежения за территорией сзади. С ее помощью можно парковаться задним ходом и сделать обзор позади лучше. При этом, если штатно устройство в транспорте не предусмотрено, можно поставить его самостоятельно.

Аппарат будет функционировать наиболее эффективно, если он присоединен к радиоэлектронному изделию. Перед тем как начать работу, вам следует прочитать инструкцию, запастись инструментами. После этого предстоит:

1.  Грамотно смонтировать камеру. Для этого отключите на аккумуляторе положительную клемму, чтобы предотвратить замыкание. Можно полностью отсоединить его.

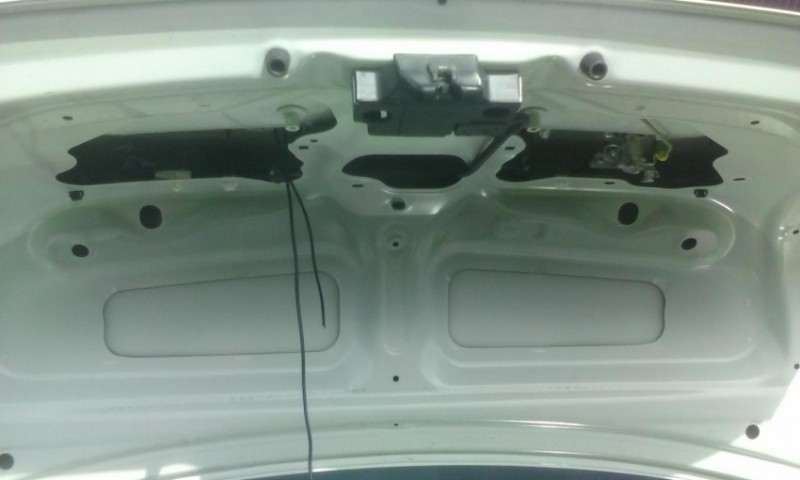

2. Потом предстоит понять, где будет проложена проводка. Откройте багажник, выберите место. Оптимальный способ – установить проводку там, где уже лежат шнуры.

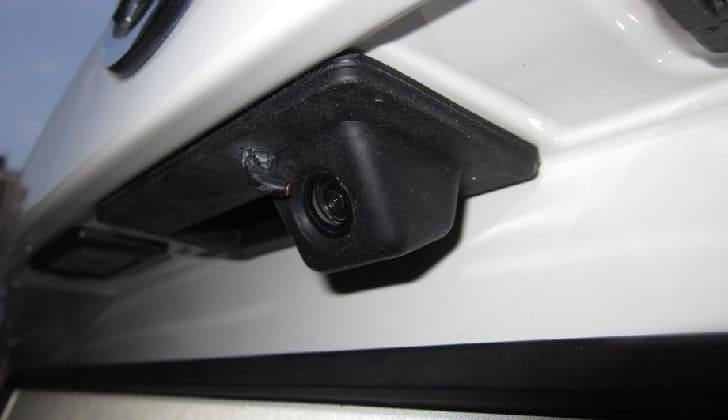

3. Камеру фиксируют к бамперу либо над номерами.
4. Многие китайские камеры устанавливаются вместо плафона для подсветки номера.

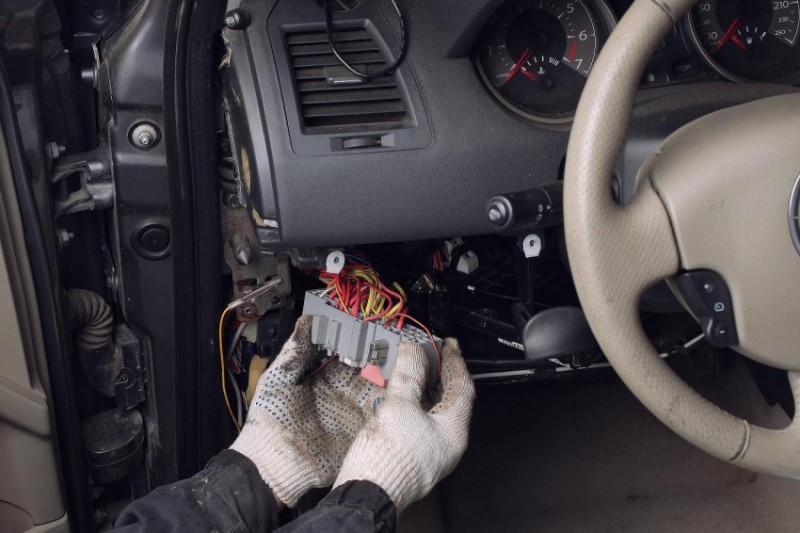

5. Теперь стоит заняться проводами в передней части салона. Для этого разбираются несколько панелей, чтобы добраться до проводки.

Из особенностей подключения нужно отметить, что питание к девайсу будет поступать, если вы будете двигаться назад. Непрерывно работать агрегат сможет в течение часа. Потом оно отключиться. Это вполне разумно, ведь целью установки прибора фонового типа считается упрощение парковки.

Перед тем как подключать камеру, стоит убедиться, что у магнитолы есть жидкокристаллический экран. После этого предстоит собрать такие инструменты и расходные материалы, как:

• Скотч;
• Паяльник;
• Шуруповерт;
• предохранитель 0,5 А;
• клей;
• отвертки и ключи.

Способы подключить к магнитоле две китайские камеры

Иногда есть необходимость в подключении к автомагнитоле сразу двух изделий – переднего и фонового. Такое решение дает возможность исключить конфликты на дороге, ездить максимально безопасно. Как осуществить монтаж девайсов, рассмотрим подробно.

1. С аккумулятора снимается минусовая клемма. В бардачке ставится рекордер. Снимается панель приборов, аппарат для съемки подсоединяется к бортовой сети машины.
2. Берется аппарат, который будет следить за движением. Она должна обладать хорошей светочувствительностью, отличным углом съемки, разрешением. Лучше всего, если устройство будет способно снимать в инфракрасном спектре, тогда пользоваться им можно будет и в ночное время.
3. Фронтальный прибор хвостового вида фиксируется на кронштейн на зеркала, расположенные сзади. Ее кабельные шнуры тянут к рекордеру под обшивкой.
4. Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины. Для присоединения его к рекордеру, снимается с потолка обшивка. Проводятся работы, а затем ее возвращают на место.
5. Остается только подвести к видеорекордеру монитор, посмотреть, как работает система.
6. На мониторе настраивается обзор устройств: можно увеличить яркость, фокусное расстояние и т.д.
7. В рекордер устанавливается карта памяти. Обратно на место ставится аккумуляторная клемма.

Остается только протестировать работу системы. Для этого следует начать движение автомобиля. Иногда настройки могут сбиваться от тряски на дороге, тогда придется поправлять их. Если есть желание, можно настроить не только запись видео, но и информацию о местоположении транспорта, о его скорости. Для этого придется поставить навигатор.

Если есть необходимость в увеличении угла съемки аппарата, рекомендуется использовать прозрачную накладку — Fisheye. Также стоит отметить, что видиорекордер применять выгодно, так как он не бросается в глаза. А значит, вандалы его вряд ли увидят, чтобы снять.

Итак, как вы видите, чтобы обеспечить отличный задний вид авто, нужна магнитола и камера. Поставить их вы сможете собственноручно.

Где и как установить

Оборудование необходимо установить на задней части машины (например, на крышке багажника вместо плафона подсветки номерного знака). Допускается размещение оборудования на задней полке в салоне, но в этом случае угол обзора уменьшается (из-за крышки багажного отделения). Если владелец автомашины выбрал хорошее место, то при движении в сырую погоду объектив не забрасывается грязью, а при маневрировании задним ходом обеспечивается обзор пространства по бокам от бампера.

Подготовка места для установки

Перед тем как установить камеру на автомобиль, необходимо подготовить место для монтажа.

На некоторых автомобилях (например, на фургонах) оборудование может устанавливаться на верхней части кузова, в котором требуется просверлить отверстия. Кромка обрабатывается специальным составом, предотвращающим образование коррозии.

Монтаж

Чтобы установить камеру заднего вида на автомобиль своими руками, необходимо:

1. Распаковать оборудование и закрепить корпус изделия в прямоугольном отверстии для плафона подсветки. В набор входит уплотнительная прокладка из резины; изделие удерживается в рамке защелками или винтами. При использовании универсальных моделей, выпускаемых в Китае, может потребоваться доработка сопрягаемых поверхностей.
2. Затем устанавливаем жгут кабелей, по которым подается питание, и транслируется видеосигнал. В конструкции оборудования могут использоваться светодиоды для подсветки, шнуры выводятся в салон машины. Жгут закрывается гофрированной трубкой, которую крепим к силовому каркасу и петлям крышки при помощи пластиковых хомутов. Допускается использование штатного гофрированного чехла для защиты кабелей электропитания.
3. Если в конструкции объектива применяется форсунка для подачи омывающей жидкости, то необходимо поставить гибкий шланг для подачи воды. Трубка подключается к системе омывания; очистка объектива производится одновременно с удалением грязи с поверхности заднего стекла.
4. После завершения монтажа необходимо проверить надежность фиксации элементов; соединительный шнур не должен натягиваться или переламываться при закрывании и открывании крышки багажника.

При использовании беспроводной модели монтаж упрощается; владельцу необходимо смонтировать объектив и корректно расположить антенну для передачи видеосигнала к приемнику. Если используется рамка с интегрированной видеокамерой, то крепление осуществляется на штатное место для номерного знака. Кабели прокладываются внутри крышки, а затем выводятся к точкам подачи питания и автомагнитоле.

Фото камеры заднего вида своими руками

Также рекомендуем просмотреть:

• Замена масла в двигателе своими руками
• Регулятор оборотов своими руками
• Ремонт двигателя своими руками
• Бампер своими руками
• Покраска авто своими руками
• Полировка автомобиля своими руками
• Полировка фар своими руками
• Замена порогов своими руками
• Регулировка карбюратора своими руками
• Как заменить свечи
• Багажник своими руками
• Замена лобового стекла своими руками
• Замена подшипников своими руками
• Химчистка салона своими руками
• Ремонт кузова своими руками
• Промывка форсунок своими руками
• Прицеп своими руками
• Замена сцепления своими руками
• Ремонт стартера своими руками
• Ремонт АКПП своими руками
• Регулировка фар своими руками
• Минитрактор своими руками
• Ремонт рулевой рейки своими руками
• Шумоизоляция автомобиля своими руками
• Тюнинг ваза своими руками
• Ремонт генератора своими руками

Правильный выбор устройства

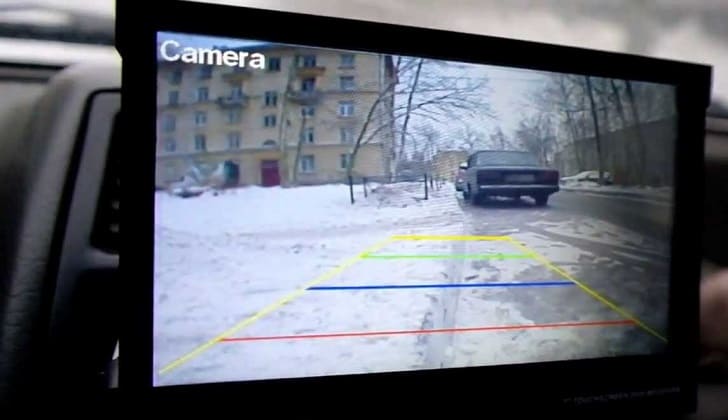

Изображение от камеры на экране магнитолы

Перед тем, как вы узнаете, как правильно подсоединить к монитору или навигатору согласно схеме, следует определиться с выбором устройства. Современный рынок предлагает покупателям большой выбор таких гаджетов, характеризующихся разными особенностями и функционалом. Соответственно, стоимость таких девайсов также разная. На производстве всегда заботятся о том, чтобы конечный потребитель всегда мог поставить устройство своими руками, поэтому комплекты гаджетов всегда оснащаются инструкциями и переходниками.

Итак, как правильно выбрать гаджет:

1. Для начала следует определиться с выбором формы устройства, ведь это напрямую будет влиять на его подключение к монитору или навигатору. Куда производится подключение? Иногда установка камеры заднего вида осуществляется в бампер, другие модели оборудуются специальными элементами крепления. Кроме того, в некоторых случаях установка камеры заднего вида производится в ляду багажного отделения или в ее подсветку.
2. Также по типу устройства заднего вида могут быть беспроводными или с проводами. Установка камеры заднего вида с проводами — дело более кропотливое, однако такой гаджет, в отличие от беспроводного, стоит на порядок дешевле. Разумеется, беспроводные устройства более технологичны, их подключение к навигатору или зеркалу осуществляется по беспроводной технологии. Здесь уже все зависит от финансовых возможностей.
3. При выборе камеры заднего хода также следует понять, какой вам нужен угол обзора. Если направленность датчика будет слишком узкой, то автомобилист попросту не сможет полностью оценить ситуацию, которая происходит за автомобилем. Соответственно, толку от такого девайса заднего хода, будь он с проводами или беспроводной, будет мало. Однако, если гаджет заднего вида имеет большой угол обзора, на мониторе или навигаторе будет отображаться слишком много лишней информации, которая будет мешать водителю сосредоточиться.

Возможные варианты монтажа

Мы уже рассматривали множество девайсов и приспособлений, которые легко можно установить своими руками. Не так давно мы изучали поперечины на крышу. Ссылку оставлю здесь. А буквально на днях я рассказывал про велокрепления на заднюю дверь. Если кому интересно, вот вам ссылка на этот материал.

При выборе камеры заднего вида (КЗВ), как дополнительного девайса, машина не играет ключевого значения. Современные гаджеты позволяют выполнить установку практически на любое авто:

Круиз контроль: что это такое и как он работает

Рубрика: Авто гаджеты

• Рено Дастер;
• Лада Калина и к ее ММС 2190 (штатная аудиосистема);
• Лада Гранта (в комплектации используется та же ММС 2190);
• Тойота Авенсис;
• Фольксваген Тигуан;
• Форд Фокус;
• Фольксваген Поло седан;
• Шкода Рапид;
• Шкода Октавия;
• БМВ Е39 и пр.

Первым делом вы должны определиться, в каком именно формате будете использовать камеру заднего вида. Пока не играет ключевой роли тот факт, что у вас стоит примитивное радио, либо полноценная 2 din магнитола.

Читайте также:  Рулевая рейка Ваз 2114 – замена основные неисправности особенности ремонта

По способу комплектации машины КЗВ, их можно разделить на 2 большие категории:

• Отдельная камера. Она подключается далеко не только к штатной мультимедийной системе вашего автомобиля, либо к любому другому установленному в салоне большому или компактному монитору;
• Комплект, состоящий из камеры определенных характеристик со специальным зеркалом заднего вида. Именно на него выводится картинка при движении машины задним ходом. Можно использовать в качестве отдельного зеркала, либо накладной панели, установленной поверх стандартного зеркала заднего вида.

Тут уже выбирайте сами. Но я считаю, что на авто лучше использовать большие мониторы. В зеркале вы не сумеете рассмотреть картинку так же детально, как на крупном экране. Я как-то допустил такую ошибку, заказал с Алиэкспресс зеркало с КЗВ, и сильно пожалел после установки. Оказалось, что лично мне монитором пользоваться гораздо удобнее. Хотя у каждого свои предпочтения.

Куда и к чему

Рассказывать о нюансах выбора самой КЗВ не буду. Может, посвятим этому как-то отдельную статью. Сегодня говорим сугубо об установке.

Как и в случае с рамками для номера, шторками, веерными форсунками и антистатиком, о которых я писал в соответствующих материалах, работу с камерой можно выполнить самостоятельно.

Тут следует решить, куда и как вы будете монтировать оборудование.

Если говорить о внутреннем пространстве машины, то есть о водительском месте, то здесь камеру допускается подключить:

Нужна ли регистрация легкового прицепа в ГИБДД ?

Рубрика: Регистрация

• к магнитоле;
• к зеркалу;
• к компьютеру;
• к видеорегистратору;
• к монитору видеосвязи;
• к навигатору;
• к планшету;
• к штатной автомобильной мультимедиа.

Сами видите, что вариантов существует приличное множество.

Даже если у вас есть какой-то китайский монитор, либо дорогая мультимедиа от Pioneer, их одинаково должно хватить для подключения КЗВ.

Куда серьезнее вопрос состоит в том, где будет располагаться сама камера. Для таких целей предусмотрено тоже несколько вариантов. Подключить оборудование можно:

• К рамке автомобильного номерного знака. Здесь нет ничего сложного, если сам корпус КЗВ имеет подходящую конструкцию. Сама рамка должна держаться прочно на своем месте, чтобы камера не стала легкой добычей для воров;
• К плафону, который отвечает за подсветку номера. Сейчас выпускаются переходные стекла. С их помощью можно поставить КЗВ, сохранив при этом подсветку номерного знака. Если для вашего авто производитель в некоторых комплектациях предусмотрел такое решение, вам остается просто купить подобную крышку для фонаря;

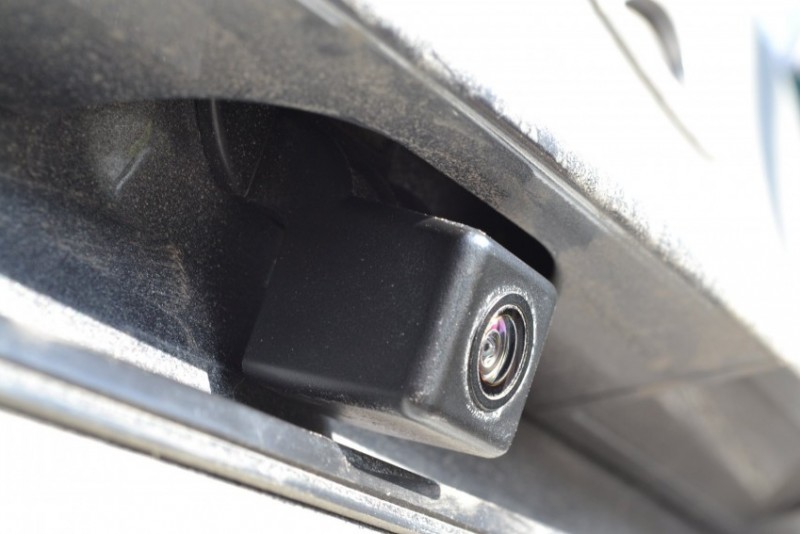

• К ручке для открытия багажника. Она часто имеет единый корпус с молдингом из пластика над госномером. За счет прямоугольного корпуса КЗВ легко крепится, используя лишь саморезы;
• К бамперу. На некоторых машинах даже не требуется демонтировать бампер, чтобы установить камеру. Здесь лучше использовать такие камеры, корпус которых имеет овальную форму. Остается только сделать в бампере подходящее отверстие, а с внутренней стороны применить герметик. Прокладка проводов внутрь салона осуществляется через вентиляционные отверстия, предусмотренные в багажном отсеке.

Вы сами понимаете, что просто механически зафиксировать камеру не так сложно. Куда проблематичнее считается вопрос электрики и подключения, обеспечивающего работоспособность камеры.

Электронный этап установки

Не каждый автолюбитель способен своими руками качественно выполнить подключение через реле или подвески проводку КЗВ к фонарю заднего хода. Если подобный опыт или навыки у вас отсутствуют, лучше доверить монтаж специалистам.

Но если вы хотите все операции выполнить самостоятельно, для начала запомните несколько простых правил:

С этим разобрались. Даже если у вас автомобиль китайской или отечественной сборки, это не помешает установить полноценную КЗВ. Главное, чтобы имелось устройство, куда будет выводиться само изображение. Это может быть даже обычный планшет на Андроиде.

Чтобы система нормально работала, вам понадобится:

• Двухжильная проводка. Она обеспечит подачу питания на саму камеру;
• Двухжильная проводка для канала видеосвязи. Чтобы на монитор выводилось видео с камеры, применяют провода с разъемом RCA. Это всем известные как тюльпаны. Жилы на них не экранированные, потому при надобности их удлиняют или разрезают, когда требуется пройти трудные участки кузова.

Иногда, чтобы система работала корректно, из тюльпанов выходят специальные провода возбуждения.

Этот провод возбуждения служит для активации экрана мультимедийной системы плюсовым зарядом. Тем самым система автоматически будет переходить к отображению видео с КЗВ.

Провода возбуждения используют не на всех системах мультимедиа. На некоторых авто переход на КЗВ в автоматическом режиме возможен за счет канала видеосвязи. Если у вашей магнитолы такой функции нет, она отключена или работает неправильно, тогда для смены изображения придется использовать кнопку.

Варианты подключения

Чтобы обеспечить связь между монитором и КЗВ, можно применить беспроводной метод. Но тут придется взять дополнительный модуль. Его питание подводится к лампе от заднего хода авто, а уже через модуль поступает на КЗВ.

Второй модуль подключают непосредственно к питанию самого монитора. Минус метода в возможных помехах, которые не позволят четко отображать изображение с камеры. Он не подойдет и для тех случаев, когда требуется использовать провода возбуждения.

Более распространенная и классическая схема выглядит иначе:

• питание камеры подводится к осветителю заднего хода;
• напряжение на его выводах появляется, когда вы переходите на заднюю передачу и начинаете движение;
• тюльпаны соединяют со штатным гнездом на аудиосистеме или на мониторе видеосвязи;
• провода возбуждения подключают с выходом на аудиосистеме (часто маркируется Reverse).

Вы можете сами узнать, требуется ли в вашем случае провод возбуждения, просто заглянув в техническую документацию к магнитоле.

По сути, на этом установку можно считать оконченной.

Watch this video on YouTube

Всем спасибо за внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и не забывайте о нас!

Где поместить видеокамеру заднего вида?

Такая камера может монтироваться или в задний бампер автомобиля, или в крышку его багажника. Это вы можете выбирать сами, но в основной массе машин такие камеры вмонтированы в крышку багажника.

Данное расположение камеры абсолютно не нарушает внешний вид автотранспорта и обладает оптимальной высотой, что позволяет транслировать нужное изображение. Также некоторые продвинутые автовладельцы монтируют указанную камеру в область номерного знака, в одну из фар или же на ручку, которая открывает багажник автомобиля.

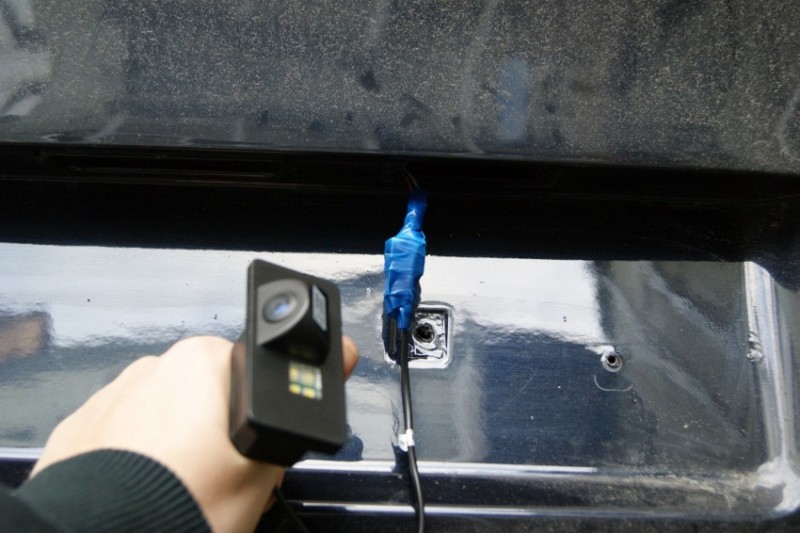

Некоторые камеры устанавливаются вместо фонаря подсветки номера и при этом подсветка присутствует в самой камере, так что номер освещается не хуже.

Самое главное при выборе места установки камеры нужно подумать о том, насколько сильно загрязняется машина. У многих современных машин из-за особенностей аэродинамики задняя часть машины очень быстро покрывается ровным и плотным слоем грязи. Если нет возможности куда-то спрятать камеру, то придется отказаться от ее установки или пользоваться ей только в хорошую погоду.

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки

В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

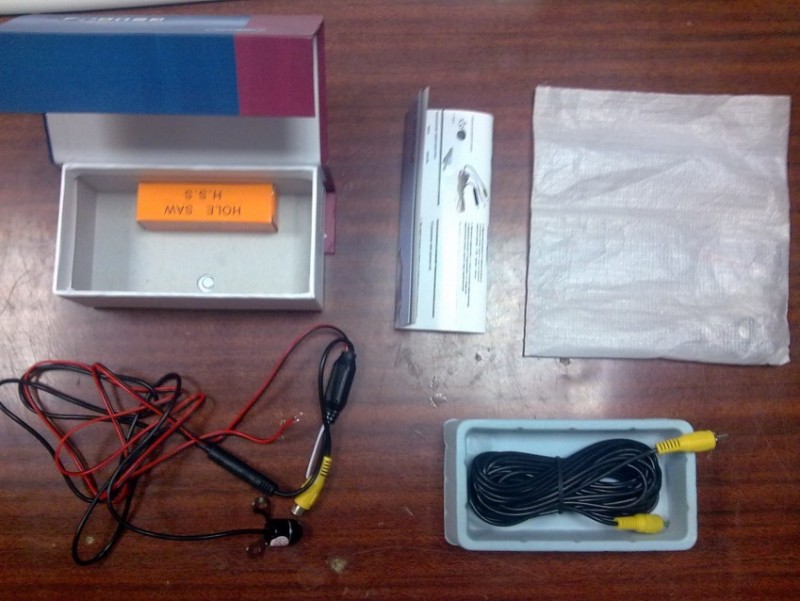

• сам комплект камеры с проводами;
• отвертка;
• набор ключей;
• плоскогубцы;
• нож;
• пластиковые стяжки;
• изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.

Монитор для заднего обзора

Картинка с камеры заднего обозрения выводится на ЖК монитор, находящийся в салоне автомобиля на панели приборов. В качестве монитора можно использовать такие устройства, как планшет, навигатор, магнитолу, смартфон, телевизор, а также зеркало заднего обзора.

Штатный монитор

Штатный жидкокристаллический экран крепится на приборную панель с помощью шарниров. Такое гибкое крепление даёт возможность выставлять его под необходимым углом. В мониторе кроме основного входа есть разъёмы для дополнительных видеоустройств. Штатный монитор даёт более масштабное изображение, чем дисплей, совмещённый с зеркалом заднего обзора, но занимает намного больше места, а это не всегда удобно, особенно для небольших автомобилей.

Монитор, совмещённый с зеркалом

Дисплей можно совместить с зеркалом заднего обзора. В то время, пока система выключена, зеркало служит по своему прямому назначению, отражая то, что происходит позади машины. Как только мы включаем заднюю передачу, зеркало тут же становится монитором, на который транслируется изображение заднего плана, передающееся с камеры.

Беспроводная камера

Беспроводные камеры с экраном заднего обзора могут иметь как цветной дисплей, так и чёрно-белый. Со слов некоторых автолюбителей, чёрно-белый дисплей имеет преимущество перед цветным, выдавая более чёткую картинку. Это связано не столько с монитором, сколько с чувствительностью видеокамеры. Поэтому при выборе беспроводной техники стоит учитывать две существенные характеристики:

• чувствительность;
• угол обзора.

Автотелевизор

Автомобильный телевизор также может использоваться как монитор для заднего обзора. Телевизор может быть закреплён под потолком автомобильного салона или располагаться на приборной панели. Принцип работы экрана телевизора на камеру заднего обзора такой же, как и у штатного монитора, навигатора, планшета или магнитолы.

Магнитола

В нашу задачу входит подключение задней видеокамеры к автомагнитоле

Важно, чтобы она имела жидкокристаллический экран. Если такого экрана у штатной магнитолы не предусмотрено, его придётся приобрести дополнительно и соединить с магнитолой

Но мы рассмотрим вариант подведения камеры заднего обозрения к автомагнитоле, имеющей ЖК экран.

В салоне автомобиля установлена магнитола с выдвижным ЖК экраном, на который выводится изображение с камеры заднего обзора

Вывод изображения с камеры на экран магнитолы и навигатора

Если камера не оснащается комплектным монитором, или же есть необходимость подключения к магнитоле, то ее придется демонтировать. Так водитель получит доступ к задним разъемам устройства. Кабели, проведенные в салон автомобиля, нужно подключить в соответствующие разъемы на магнитоле (если их нет, то нужно воспользоваться специальными переходниками). Для подключения беспроводных модулей также нужно воспользоваться переходниками. Один устанавливается на камеру, а другой ставится на магнитолу.

Подсоединение камеры к навигатору практически аналогично подключению к магнитоле. Для «коннектинга» используются тюльпаны.
