Почему камера заднего вида показывает наоборот (вверх ногами) и как убрать зеркальность

Проверка камеры заднего вида тестером

При поступлении в продажу все устройства тестируются и испытываются, но перед установкой на автомобиль все равно желательно проверить приобретенный девайс на работоспособность. Это можно сделать с помощью тестера. Величина тока зависит от разрешающей способности камеры, указывается в техническом паспорте и составляет 50-200 мА. Тестер включают в разрыв плюсового провода девайса и замеряют показания прибора. Если они не совпадают с паспортными значениями нормы, то камера неисправна.

С помощью тестера или мультиметра также можно получить информацию об уровне видеосигнала на выходе. Для проверки этих параметров необходимо, чтобы прибор имел высокое входное сопротивление и работал в диапазоне частот до 50 МГц. Измерительные щупы тестера подсоединяют к центральному и боковому контакту видеоразъёма и фиксируют показания прибора. Номинальное значение исправного устройства на выходе видеосигнала составляет 1 В.

Существуют следующие способы монтажа видеокамер

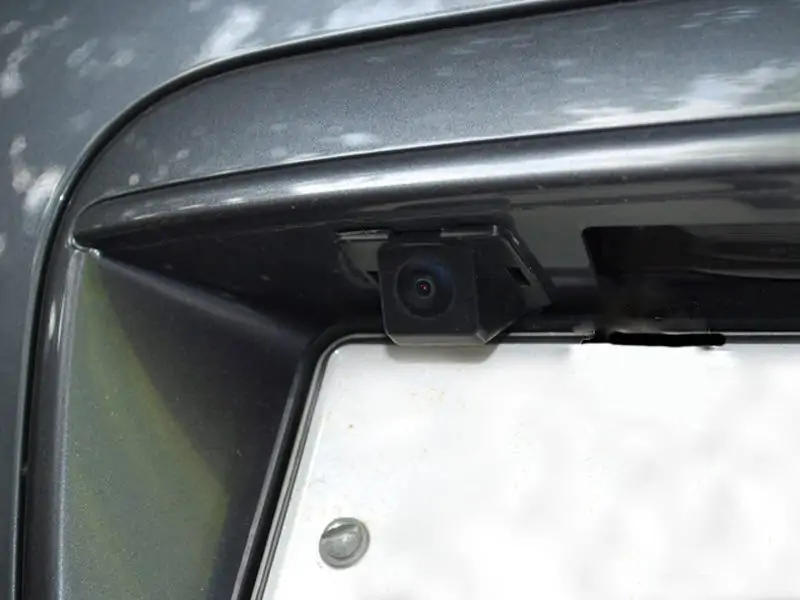

Первый способ заключается в том, что вы устанавливаете камеру непосредственно на гнезде подсветки, которая освещает ваш автомобильный номер. Если этот вариант вас не устраивает, то лучше установить камеру на рамке номера и там закрепить камеру.

Следующим вариантом монтажа может быть её крепление на специальном штыре. Этот способ позволит исключить повреждения кузова машины, который может быть нанесён при монтаже видеокамеры. И последний способ — накладная видеокамера, которая устанавливается в удобном месте и даёт качественный обзор для водителя. Она не может повредить кузов автомобиля при креплении, поэтому лучше выбрать именно этот вариант. Но такого рода устройство может существенно искажать картинку на экране. Поэтому важно установить ее в правильном положении.

Подключаем камеру к монитору

На этом этапе мы разберем, как провести кабель от видеокамеры к монитору через салон авто. Чаще всего это устройство комплектуется проводом оптимальной длины, поэтому, вполне возможно, вы найдете наиболее эстетический путь соединения. Не забудьте прикрепить провод к кузову в нескольких местах при помощи изоленты. Это позволит не беспокоиться о случайном повреждении кабеля или о его попадании под детали крепежа.

Остается лишь подключить монитор к электропроводке, после чего можно устанавливать его на приборной доске. Для этого присоедините кабель с минусовым зарядом (черный) к массе машины. Сделать это можно в любом удобном месте. А положительный, присоедините к проводу, отвечающему за работу заднего фонаря. Найти его можно под торпедой, в районе рычага КПП. Дисплей устройства можно прикрепить к панели управления с помощью шурупов, но лучше использовать для этих целей двухсторонний скотч.

Какие бывают камеры заднего вида для автомобиля

Устройства различаются по типу передачи сигнала, разрешению матрицы, месту установки и возможностям совместимости с другими девайсами в автомобиле (парктроника, видеорегистратора, мультимедийного комплекса):

• универсальные – для инсталляции в любое доступное место с широким углом обзора;
• номерные – встроенные в рамку автомобильного номера;
• оригинальные – разработанные для установки в элементы задних частей кузова специально для определённых марок машин.

Камера в номерной рамке

От места расположения камеры зависит её функциональность: установленные слишком низко от дорожного полотна будут часто покрываться дорожной пылью, грязью с полной потерей изображения. Универсальные устройства требуют подготовленного места – приходится сверлить бампер, задний плафон или багажник с последующей регулировкой и обработкой кузовных элементов. Готовые штатные рамки с камерой для номерного знака подходят только для тех автомобилей, где номер расположен в более полуметра от дорожного полотна.

Лучший выбор – это специально разработанное устройство для конкретного автомобиля, где учитываются габариты, установочное место, угол обзора и параметры разрешения так, что парковочные линии на дисплее совпадают с данными расстояния парктроника, а картинка максимально точно передаёт «слепую зону».

По типу классификации матрицы, которая отвечает за качество изображения, камеры различают:

• СMOS (cоmplеmentary mеtal-оxidе-sеmicоnductоr) – тип светочувствительной матрицы на встроенном транзисторе с высоким быстродействием до 500 кадров в секунду и низким энергопотреблением.
• CСD (chаrgе-cоuplеd dеvicе) – матрица обратной зарядной связи с высокой чувствительностью, коэффициентом передачи пикселов 100% и низким уровнем светового шума.
• ССD НD – повышенные характеристики высокого разрешения.

Устройства на СМOS требуют дополнительного освещения, при этом учитывают тип источника света – обычный задний фонарь или LED подсветка будет давать блики в темноте, для лучшей светопередачи их снабжают инфракрасным источником света.

Маркировка CСD означает более качественные параметры, которые не нуждаются в световой фильтрации, HD работают в мегапиксельных режимах, передавая высокую детализацию, сравнимую с аналоговым цифровым видео.

При выборе типа матрицы стоит учитывать рекомендации к эксплуатации – более сложные устройства восприимчивы к низким температурам, подвержены влиянию среды (дорожных реагентов) и чаще выходят из строя. Лучшие экземпляры выполнены в герметичном влагозащитном корпусе, оптика покрыта специальным составом, исключающим образованию инея, конденсата на поверхности «глазка» камеры.

Проверка и настройка

После соединения всех проводов и приборов необходимо проверить работоспособность получившейся системы видеонаблюдения. Для этого необходимо подключить аккумулятор, повернуть ключ зажигания и включить заднюю передачу. Если на мониторе появится картинка с требуемым изображением, можно смело приступать к сборке обшивки салона.

Объектив многих камер имеет регулировку. Возможно, сразу оценить работу камеры будет сложно. Тогда повернуть глазок в нужную сторону можно будет после нескольких пробных поездок.

Установка камеры своими руками позволит не только сэкономить значительную сумму денег, автовладелец будет знать схему подключения прибора, с легкостью сделает регулировку камеры, без посторонней помощи найдет причину поломки. Поэтому лучше один раз постараться, чтобы впоследствии избежать посещения вечно занятых мастеров СТО.

Как подключить

Чтобы подключение своими руками питание и кабели для передачи сигналов, требуется проанализировать схему коммутации и отключить батарею от бортовой сети автомашины. Не рекомендуется прокладывать шнуры в салоне поверх ковролина, поскольку существует риск повреждения проводки ногами водителя или пассажиров. Для соединения кабелей рекомендуется использовать штекеры или скрутку (скрученные концы изолируются при помощи поливинилхлоридной ленты или усадочной трубки).

Схема

Стандартная схема подключения состоит из нескольких цепей:

• трансляция видеосигнала к магнитоле или отдельному монитору, установленному на панели приборов;
• подача питания к видеокамере в момент включения передачи заднего хода;
• обеспечение работоспособности светодиодов подсветки.

Подключение питания

Перед подсоединением электрических цепей рекомендуется проверить работу видеокамеры, зацепив напрямую кабели питания к прикуривателю или аккумулятору при работающем моторе. Чтобы правильно подключить камеру к бортовой сети, необходимо вывести провод к блоку предохранителей, расположенному под панелью приборов. Для коммутации выбирается вставка, отвечающая за работу ламп индикации заднего хода. Чтобы уменьшить длину проводки, кабели можно подсоединить к фонарю заднего хода.

При использовании на машине парктроника или парковочного ассистента спереди и сзади питание подается от контроллера управления, расположенного в багажном отсеке.

Вне зависимости от способа коммутации шнур заземления крепится к кузову автомашины в багажном отделении (в конструкции автомобилей предусмотрены специальные болты для подачи отрицательного сигнала питания). Светодиоды подсветки коммутируются параллельно основной цепи питания. Постоянная подача питания к видеокамере запрещается, поскольку устройство выходит из строя.

Проводка кабелей в салоне автомобиля

Чтобы самостоятельно провести кабели внутри салона машины, необходимо:

1. Демонтировать пластиковые накладки в дверных проемах, открыв доступ к штатной проводке.
2. Провести кабель от крышки багажника к порогам внутри стоек кузова или под боковыми обшивками багажного отделения.
3. Вывести шнуры к точкам подключения в панели приборов. Головное мультимедийное устройство выдвигается из монтажной шахты; кабели не должны контактировать с органами управления и препятствовать работе климатической установки.

Подключение монитора

Смонтированная камера подключается к отдельному монитору или магнитоле при помощи тюльпанов, которые устанавливаются в предусмотренные конструкцией штекеры. Для питания отдельного экрана необходимо обеспечить подачу питания. Качественно поставленный жидкокристаллический монитор не перекрывает обзор с места водителя и срабатывает при включении передачи заднего хода. При заглушенном моторе и движении передним ходом питание на мониторе отсутствует.

Видеокамера заднего вида и монитор оборудованы штекерами, изготовленными из пластика одинакового цвета. Идентичная цветовая маркировка позволяет корректно определить назначение кабелей. После установки и соединения компонентов производится подсоединение аккумулятора к бортовой сети и тестовый запуск системы обзора.

Если используется беспроводная камера, то к монитору подключается приемник сигналов (устройство требует коммутации к бортовой сети). При использовании подобного оборудования следует учитывать задержку между моментом включения заднего хода и появлением картинки на экране. Временной интервал, составляющий 3-4 секунды, необходим для инициализации и сопряжения передающего блока и приемного устройства.

Куда установить камеру заднего вида на автомобиль

Подбор места установки – самое важное условие, от которого зависит корректность и эффективность работы камеры. На многих автомобилях предусмотрены штатные отверстия для инсталляции, их можно найти в техническом описании, где также дана инструкция по монтажу и рекомендации к параметрам

В случае самостоятельного выбора места учитывают обзорность и защищённость от попадания грязи.

Варианты установки:

• бампер – выбирают центральное место как можно выше от поверхности дороги;
• в световой элемент номерного знака;
• в задней части кузова или багажника строго по центру;
• в любой части на выносном кронштейне;
• фаркоп (подходит для внедорожников с высоким клиренсом).

Перед монтажом важно правильно подготовить врезку, чтобы избежать коррозии при использовании саморезов и предварительно отрегулировать обзорность. После установки следует обработать крепления с обеих сторон антикоррозийным составом и герметиком

Автомобильная видеокамера

Автомобильные видеокамеры делятся на:

1. Камеры переднего вида. Помогают осуществлять контроль дорожной ситуации в таких местах, где видимость обстановки ограничена, например, при выезде и въезде в ворота, при повороте за угол здания. Наличие такой техники предотвращает повреждения корпуса автомобиля. Когда передний бампер приближается к преграде, ограничивающей обзорность, камера отображает то, что происходит справа и слева по ходу движения автомобиля.
2. Камеры заднего обзора. Иногда имеют внешнюю стилизацию корпуса, которая подходит под конкретную марку автомобиля, но могут быть и универсальными, подходящими для любой модели авто. Устройство имеет специальный защитный кожух, охраняющий от попадания внутрь пыли, грязи и влаги. У неё может быть функция подсветки, за счёт которой изображение не теряет высокое качество в любых условиях, например, во время тумана или при слабой освещённости дороги. Главное назначение видеокамеры — информировать водителя о том, что творится на дороге сзади. Изображение с неё направляется на установленный в салоне монитор, глядя на который водитель оценивает расстояние до объектов, находящихся позади машины.

Корпус камеры заднего вида может быть стилизован под конкретную марку автомобиля

Несколько характеристик, на которых стоит сосредоточить внимание, выбирая для нашей машины камеру заднего обозрения:

Угол обзора. Он может составлять 100, 120, 140 и 170 градусов. Чем выше градус угла обзора, тем обширнее и полнее будет выглядеть картина происходящего сзади. Но и цена видеокамер, имеющих более высокий градус угла обзора, будет выше.
Разрешение экрана камеры. Эта характеристика напрямую связана с качеством видеоизображения

Несмотря на то что техника снимает только происходящее сзади, качество изображаемой картинки имеет немаловажное значение.
Устойчивость к температурным колебаниям. Данная характеристика может повлиять на продолжительность службы видеокамеры

Ведь от погодных условий (ветер, мороз, жара, осадки) во многом зависит, сколько времени прослужит выбранный гаджет. То есть, корпус видеокамеры должен быть достаточно прочным, чтобы сопротивляться природным воздействиям.
Сколько весит камера. В действительности, сколько бы она ни весила, эта характеристика большого значения не имеет, поскольку все современные видеокамеры заднего обзора по своим габаритам довольно компактны, к тому же они имеют вполне устойчивые крепления.
Дальность подсветки, её наличие или отсутствие. Присутствие подсветки имеет дополнительные плюсы во время езды по дороге и при парковке в условиях слабого освещения окружающей среды и при неблагоприятных атмосферных условиях. Дальность подсветки прямо пропорциональна дальности обзора картины сзади. Чем дальше расстояние от заднего объекта, тем лучше его видно при наличии оптимальной подсветки.
Форма корпуса камеры
Также при покупке подходящего видеоустройства стоит уделить внимание его форме. Исходя из этого мы будем выбирать, в какое место автомобиля её вмонтировать
Надо заметить, что не все модели видеокамер укомплектованы необходимыми креплениями. Возможно, придётся вносить какие-то изменения в местах состыковки техники с деталями корпуса нашей машины.

Виды камер заднего вида для автомобилей

Камеры можно подразделить на виды и типы по способу установки, по способу вывода на экран, по ценовой категории, по рейтингу и спросу.

Классификация камер по способу вывода на экран:

• • проводной;
  • беспроводной.

Классификация камер по рейтингу и спросу:

1. 1. 1. Sony (Сони). Проводные камеры Сони заднего вида от 2 до 5 тысяч рублей. Беспроводные стоят от 20 000 рублей.
      2. MyDean (Май Дин).
         • MyDean VCM-300C. Купить можно за 2600 р.
         • MyDean VCM-381C. Приобрести можно за 2700 р.
         • MyDean VCM-363C.  Цена около 3000 руб.
         • MyDean VCM-424C.  Цена около 4300 руб.
      3. Intro (Интро).
         • Intro VDC — 084.
         • Intro VDC — 103.
      4. Avis (Авис). Особенно подходит для грузовых машин и автобусов.
      5. Pleervox (Плирвокс). Стоимость около 10 000 рублей.
      6. Каркам. Цена в районе 10 000 рублей.

Приобрести камеру можно как отдельно, так и в комплекте со всем не обходимым (провода, разъемы, экран). Если взять отдельную камеру, придется ее выводить на экран магнитолы, если она поддерживает вывод видео изображений или еще докупить отдельный экран.

Практические операции по установке видеокамеры

Мы не рассматриваем установку камеры за задним стеклом автомобиля. При такой установке камера бликует, не позволяет видеть ближние препятствия сзади. Не стоит опасаться вандализма, камера с вырванными проводами не представляет интереса для покупателей, но лучше замаскировать ее в заднем бампере или под крышкой багажника.

Если камера вмонтирована в рамку номерного знака, у вас нет других вариантов установки. При выборе места большинство опытных механиков считает более удобным установку камеры над номерным знаком, под углом к поверхности дороги.

В любом случае, для установки камеры потребуется:

• установить видеокамеру в намеченное место;
• подключить питание камеры;
• вывести видеокабель в переднюю часть салона машины;
• подключить видеокабель к монитору для передачи изображения.

Действия по монтажу видеокамеры зависят от вашей модели автомобиля (седан, хэтчбек, кроссовер) и места установки. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Может понадобиться демонтаж бампера, установка на внутренней стороне кузовной детали дополнительных кронштейнов для крепления видеокамеры (металлических пластин).

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю. Для этого может потребоваться разборка порога багажника, левой части обшивки. Разъединив колодку заднего фонаря, нужно мультиметром (при включенном заднем свете) найти контакт подачи электропитания.

У большинства моделей видеокамер три выходящих провода маркируются цветами. Для плюсового провода питания применяется красный цвет, для минусового – черный. Желтой маркировкой обозначен видеокабель. Красный провод подключается в контакт фонаря, черный замыкается на кузов машины. Не лишним будет снабдить плюсовой провод дополнительным предохранителем (0,5 – 1А) в цепи.

Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола. Для крепления кабеля можно использовать специальный скотч или пластиковые зажимы. Все операции монтажа заканчиваются установкой снятых элементов кузова и салона на штатные места. Окончательно закреплять винты и клипсы обшивки нужно только после тестирования работы камеры, убедившись в нормальной работе.

Для начинающих автолюбителей наибольшую сложность представляет подключение видеокабеля к доступному монитору. Большинство владельцев бюджетных версий машин считают наиболее удобным способом подключение камеры к дисплею автомагнитолы.

Видеокамера

Просмотр любимых видео и фото на экране телевизора является завидной мечтой прошлого поколения. На сегодняшний день, благодаря развитию технологической индустрии это стало возможным. Чтобы осуществить подключение видеокамеры к TV, необходимо выяснить наличие тех или иных разъемов на устройствах.

1. Коаксиальный кабель – отличное решение для передачи информации с камеры на экран телевизора. Если его не оказалось в комплекте, приобретите его в ближайшем магазине электроники. Осуществите соединение штекеров «тюльпан» с соответствующими им по цвету разъемами на корпусе ТВ.
2. Если вы являетесь обладателем старых моделей ТВ, все разъемы могут быть окрашены в серый или черный цвет. В этом случае можно воспользоваться методом подбора.

Замена камеры заднего вида — инструкция

Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

1. Снимаем камеру.

2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

4. Припаиваем провода отрезанного штатного жгута к новой камере:

• Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
• Оплётку от штатного к оплётке от разрезанного новой камеры
• Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
• Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

Выбираем камеру

На сегодняшний день камеры заднего обзора представлены широким и разнообразным выбором. При этом каждое устройство отличается по техническим параметрам, внешнему виду, а также стоимости и качеству. Но в то же время каждый подобный прибор сделан с учетом, что его установкой может заняться обычный автолюбитель, а не слесарь высшего разряда

На что стоит обратить внимание при покупке камеры:

Прежде всего, присмотритесь к форме устройства, ведь от нее напрямую зависит то, как вы ее будет монтировать в свой автомобиль. Существуют модели, которые необходимо устанавливать отдельно на специальные кронштейны. В то время как другие устройства придется внедрять в детали автомобиля, например, подсветку или бампер.
Немаловажным фактором при выборе этого устройства является и угол обзора. Слишком узкий угол обзора не даст вам полного представления о сложившейся сзади ситуации. Но и впадать в другую крайность и отдавать предпочтение максимальной направленности видеокамеры тоже не стоит. Ведь в этом случае вам будет представлена информация о многих лишних объектах

Так что придется подумать несколько секунд концентрировать внимание на основных предметах.
