Ремонт напольного вентилятора своими руками. все причины почему не крутится и как разобрать

Бытовые вентиляторы

Бытовые вентиляторы разнятся конструкцией, применяются схожие технические решения. Приведем краткий перечень тех мест, где полезна вращающаяся крыльчатка:

• компрессоры холодильников непременно имеют принудительный обдув;
• ремонт вентилятора блока питания является заурядной проблемой;
• каждый асинхронный двигатель содержит пару крыльчаток на валу для обдува катушек статора;
• ни один пылесос не обходится без двигателя с лопастями;
• кулер процессора представляет собою уменьшенную копию бытового вентилятора;
• без вентилятора отопителя ни один салон авто не прогреется как следует, а ремонт гидромуфты вентилятора набил оскомину некоторым водителям;
• вытяжки кухонные, туалетные и прочие имеют в своем составе мотор и крыльчатку.

Неполный перечень бытовой техники, применяющей вентиляторы. Системный блок компьютера излишне шумит — потребуется смазка кулеров. Аккуратно отдирается пинцетом наклейка на корпусе вентилятора, торец оси выходит прямо сюда. Капните пару капель на точку скольжения, шумность должна уменьшиться. Где встречаются вентиляторы, применимы перечисленные выше приемы ремонта. Различие в размерах, назначении и прочих деталях.

Изучив принципы формирования индуктивностей, принимайтесь за замену катушек статора двигателей. Длительный, нудный процесс, заниматься не рекомендуется, кто решится — сфотографируйте ремонтируемую часть, выкусите проводку, намотайте правильно витки, нужным образом проведите обратное подключение. Звучит непросто, выполнить сложнее. Часто катушки лишены оболочки. Моток проводов, непонятным образом соединен с соседними катушками. Бытовой вентилятор смотрится страшно в разобранном виде. Под проволоку статор имеет кюветы, куда сложно уложить витки. Ремонтом двигателей бытовых вентиляторов никто не занимается.

Дамы вообще считают: разобранный вентилятор негодный, выкидывают разложенные тут и там детали. Не оставляйте раскуроченный прибор без присмотра.

Достался мне почти даром некондиционный вентилятор West SF-1602T (с мех. таймером) китайского производства, продаваемый нашей фирмой Ост-Вест. Примерная стоимость аналогичного у нас около 20$. Обмотки двигателя не звонились. По наружным проводам только серый-синий 0,1к. Внешний конденсатор одним концом к черному общему и вторым к просто к одному выводу из обмоток (после вскрытия, см.далее). Больше ничего полезного. Снял задний кожух двигателя (на нем еще прикручен поворотный механизм и внешний конденсатор) и среднюю часть (пластины с катушками). Передний кожух с ротором остались на передней панели вентилятора за ненадобностью в манипуляциях. При деталном осмотре контактов проводников обнаружились несколько обрывов (как бы сгнили) выводов катушек под кембриками. Восстановил контакты. Добавилось определение: черный (общий)-красный 1,0к. Естесственно ничего не работает. В итоге был предпринят почти вандальный, но единственный, поэтому правилный вариант (уже сомнительно) — распаять все выводы катушек. Про перепайку остальных контактов на всякий случай на подумал, ибо было поздно уже. Зарисовал выводы с точностью до 99%. Три проводника выходили почти из одной точки — их я не подписывал (ну, неудобно было), просто зарисовал местоположение. После освобождения выводов обмоток «из плена» все зазвонилось. Четыре обмотки — 1.0к, 0.2к, 0.1к и 0.7к. Используя свои зарисовки и логические вычисления (по поводу трех проводников из одной точки) восстановил схему подключения обмоток и конденсатора (см. рис.)

Лопасти кулера плохо вращаются

В случае, когда вентилятор не тянет и плохо гонит воздух, потребуется разобрать корпус, в котором находится мотор. Иногда тот факт, что не крутится пропеллер, может сигнализировать о недостаточности смазки в подшипнике скольжения, установленного в электродвигателе.

Разборка вентилятора происходит следующим образом.

1. Сначала требуется открутить защитную сетку (переднюю ее часть) и снять ее.
2. После сетки, отсоедините пропеллер. Он может быть прикручен к валу мотора гайкой с левой резьбой. То есть, чтобы открутить гайку, вращайте ее по часовой стрелке, а для ее закручивания – против часовой стрелки.
3. Снимите заднюю защитную сетку, открутив еще одну гайку.
4. Открутите весь крепеж, удерживающий кожух агрегата. Иногда в рукоятке для регулировки вращения корпуса находится еще один болтик. Если его не открутить, не получится снять кожух моторчика.
5. Теперь, кода двигатель открыт, следует капнуть несколько капель машинного масла (лучше использовать веретенное масло) на втулку (указано красной стрелкой) и провернуть вал несколько раз в разных направлениях, чтобы смазка впиталась внутрь.
6. После этой процедуры возобновляется легкое вращение вала. Соберите корпус мотора в обратном порядке.
7. Включите агрегат и проверьте силу потока воздуха.

Вентилятор не поворачивается в стороны

Как починить напольный вентилятор, если он перестал крутиться (поворачиваться) по сторонам? Все дело в кривошипе, крепежные винты которого могут ослабиться или выкрутиться. Чтобы узнать это, потребуется разбирать корпус мотора. Если при работе агрегата повороты корпуса происходят с задержкой или полной остановкой, то следует проверить шестеренки в редукторе на предмет зацепления. Также необходимо проверить сам переключатель редуктора, а именно – перемещение его вверх и вниз.

Разберите редуктор и извлеките главную шестеренку. Вал также придется вытягивать. Нанесите смазку на все подвижные элементы и соберите редуктор. Если шестерни сильно износились, они требуют замены, хотя найти аналоги сломавшихся деталей для вентилятора довольно сложно. В таком случае, придется собрать агрегат без редуктора и пользоваться кулером в обычном режиме, когда воздушные массы будут двигаться в одном направлении.

Форма поиска

При нагреве тосола в радиаторе до определенной температуры датчики бывают разные, но, в среднем, это 92 градуса , внутри датчика замыкаются контакты и напряжение подается на реле включения вентилятора. Свет в помещении и вентилятор работают параллельно, т.

Еще статьи из рубрики Теория. Один устанавливается на выходе из радиатора, а другой на входе. Я так понимаю они друг друга дублируют?

Да и резкое включение вентилятора радиатора хочется как то сгладить : Решение вопроса есть и даже не одно!

Рассмотрим момент работы вентилятора радиатора более детально: Истории наших читателей «Гребаный таз!!! Всем привет!

Муфта может быть блокирована силиконовой жидкостью, которая находится внутри неё. Схема применяется на авто с двумя вентиляторами. Конечно, тут возможно врет приборная панель и по Бортовому Компьютеру показания совсем другие.

Когда произойдет нужное изменение содержимого муфты, она будет опять таки блокирована, и механизм охлаждения запустится автоматически. Датчик ТМ работает только в паре с реле, усиленный под большой ток ТМ может работать как с реле, так и без него. Будете смеяться, но работаю прямо на телефоне Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. При нагреве тосола в радиаторе до определенной температуры датчики бывают разные, но, в среднем, это 92 градуса , внутри датчика замыкаются контакты и напряжение подается на реле включения вентилятора.

Не включается вентилятор.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит. Для подключения вам достаточно понимания принципа работы 4-контактного реле и минимальных знаний в монтаже дополнительного оборудования. Сообщений Да, и судя по фишкам как указано в схеме в моём букваре так и есть. Как сделать такую систему?

Рассмотрим момент работы вентилятора радиатора более детально: Истории наших читателей «Гребаный таз!!! Он чисто механический, то есть, никакой электроники внутри нет.
Схема включения электро вентилятора охлаждения радиатора автомобиля

Классификация напольных моделей

В соответствии с принципом работы напольные вентиляторы
подразделяют на:

• радиальные,

• осевые,

• безлопастные.

Осевые напольные вентиляторы

Среди бытовых приборов первое место по распространению
занимают именно осевые модели. Они оснащены двигателем с лопастным колесом,
которое вращается в одной плоскости.

Радиальные вентиляторы

В отличие от осевых моделей, радиальные оснащены более
сложным механизмом, в котором имеется ротор с лопатками спиральной конфигурации
(с изогнутыми лопастями). Воздух, который попадает в этот ротор, начинает
перемещаться радиально и с помощью центробежных сил выталкивается по выходному
отверстию в помещение. Данные модели создают воздушный поток, у которого уже
имеется определенный напор. Их в основном эксплуатируют в накладных и колонных
конструкциях.

Безлопастные напольные вентиляторы

Достижением современности являются безлопастные вентиляторы.
Их конструкция представляет собой рамку круглой формы, оснащенную мотором.
Принцип работы этого устройства в корне отличается от вышеописанного. У
основания устройства располагается турбина – она забирает воздух и наделяет его
ускорением. Созданный воздушный поток выходит из щелей рамки. По пути поток
воздуха захватывает также и соседние слои воздуха. В результате создается один
непрерывный поток. Благодаря тому, что прибор абсолютно лишен лопастей, он
является полностью безопасным.

Устройство типичного напольного вентилятора

На повестке ремонт напольного вентилятора своими руками! Начать следует малым: у простейших вентиляторов отсутствует клемма заземления. Прибор не обладает степенью электробезопасности. Устройство напольного вентилятора включает корпус, изготовленный из пластмассы. Внутрь попадет вода — ожидайте хорошей встряски. Напольный вентилятор указанной разновидности нельзя использовать поблизости от воды. Начиная аквариумом с рыбками, заканчивая цветочной вазой. Особо опасен, где проживают маленькие дети. Упадет штуковина, чадо догадается налить внутрь молока… Выводы делайте сами:

• конструкция неустойчивая;
• основание легко ломается, гнется;
• защиты от удара током отсутствует.

При падении напольного вентилятора с высокой степенью вероятности ничего не случится. Погрузимся внутрь конструкции. Оставим пока в стороне особенности регулирования скорости двигателя и кнопки. Поговорим про редуктор. Краснодарский напольный вентилятор несет один асинхронный конденсаторный двигатель. Передняя сторона вала через штифт, гайку с левой резьбой соединена с лопастями, задняя выходит на редуктор, образованный двумя шестерням, одна двойная.

Вал снабжен резьбой, цепляющей, вращаясь, зубчики большого колеса. Момент передается малому колесу, приводящему в движение маховик. Шестерня кривошипно-шатунного механизма диаметром в руку, поэтому вращение уступает скоростью исходному вала асинхронного двигателя.

1. Лопасти крутятся на полной скорости вращения мотора.
2. Кривошипно-шатунный механизм, благодаря редуктору, движется медленнее.

Через карданную передачу кривошип зацеплен за ножку, корпус двигателя насажен на ось. При вращении вала асинхронного двигателя лопасти двигаются плавно в одну-другую сторону. Однако можно остановить процесс. У двойной шестерни валок крепится к большей шестерне двумя шариками с пружинкой, вставленными в сквозное отверстие. Если потянуть ручку регулятора, непосредственно соединенную с осью, защелка соскальзывает вверх. Теряется связь меж шестерней, валом, вращение прекращается. Механизм реализует защиту от падения: по внутреннему посадочному отверстию приводной шестерни нарезано шесть желобков. Умещаются шарики. Положений получается шесть, взаимный переход сопровождается щелчком, ось проворачивается относительно шестерни, шарики бьют по стенкам, соскальзывая в желобки.

Полагаем, режим невыгоден напольному вентилятору, не выключить прибор, термопредохранитель мотора непременно сломается. Редуктор крепится тремя болтами к двигателю, прорезан парой смазочных отверстий, через которые можно сдобрить пластиковые шестерни. Касается приводной, вращающейся со скоростью асинхронного двигателя.

Головная боль, как починить напольный вентилятор и собрать. Видим расклад: неверно задано взаимное положение редуктора, ножки через передачу, головка напольного вентилятора будет двигаться несимметрично относительно фронтальной плоскости. Может раздражать. Присоедините редуктор, проверьте изделие, подключив питание

Осторожно, чтобы не ударило током, попробуйте визуально определить правильность выполненной сборки

Принцип работы

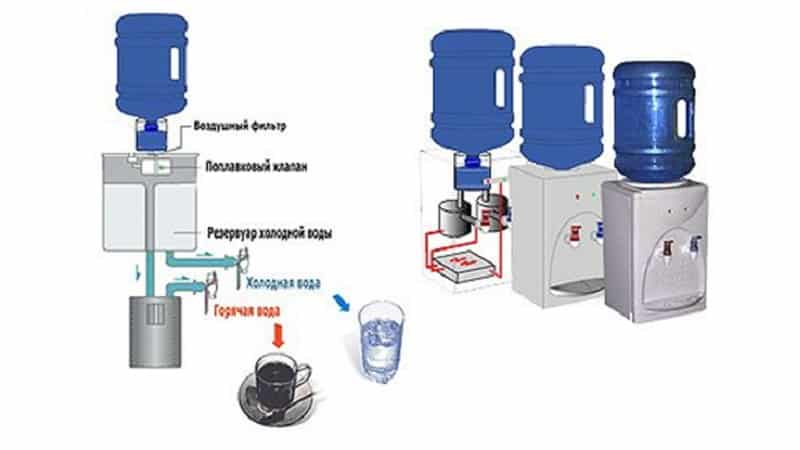

Как правило, аппарат имеет пластиковый корпус, в котором расположены резервуары для горячей и холодной воды. Между ними расположен обратный клапан. Этот элемент поддерживает равновесие в системе и не позволяет горячим и холодным потокам пересекаться.

Очищенная жидкость из бутыли попадает в распределительную систему. Сначала заполняет холодную емкость, а затем по патрубку перетекает в бак для подогрева. В последнем установлен нагревательный элемент. Обычно это ТЭН в защищенном корпусе.

В устройство кулера для воды входит схема с описанием охлаждения, которое может реализоваться двумя способами. Каждый из них имеет свои преимущества и недостатки. Так компрессорные модели похожи на холодильник. На задней стенке у них есть решетка для охлаждения фреона. А сам хладагент курсирует в системе с помощью компрессора.

Положительные характеристики таких конструкций:

• высокая производительность;
• охлаждение жидкости до +4°C;
• длительный срок эксплуатации;
• модель может быть укомплектована небольшим холодильником;
• возможна регулировка температуры воды на выходе.

• высокая цена;
• крупные габариты;
• шум при работе.

Совсем другой принцип работы кулера для воды, который использует эффект Пельтье. Охлаждение происходит термоэлектрическим модулем-полупроводником. Система использует несколько скрепленных термопар. Они располагаются между двумя пластинами. Когда на пару подается электричество, одна из пластин сильно охлаждается, а другая нагревается. Холодный воздух перенаправляется к нужной емкости с помощью вентилятора.

Преимущества электронного устройства:

• небольшие габариты;
• экономия;
• тихая работа;
• простота в обращении;
• экологичность.

• малая производительность;
• жидкость охлаждается медленно;
• нельзя устанавливать в душном и запыленном помещении.

Производим монтаж

Производители побеспокоились о легкости подключения и монтажа вентилятора в ванной комнате. Сняв лицевую решетку, нам открываются элементы крепления и коммутации. Подключить вентилятор к сети 220 В можно через клеммную колодку. При подключении нужно обязательно соблюдать цветовую маркировку проводов. Ноль всегда синий, а фаза, как правило, белого, красного либо черного цвета.

Как видите, подключить провода достаточно просто и тут сложно что-то перепутать. Производить установку вентилятора в ванной или туалете можно как на дюбеля, которые идут в комплекте, так и на строительный герметик либо клей, если нет возможности просверлить отверстия в керамической плитке.

Более подробно узнать о том, как установить вентилятор в ванной комнате своими руками, вы можете, просмотрев видео, которые мы предоставили ниже:

Монтаж на стену из плитки

Крепление корпуса на подвесном потолке реечного типа

Надеемся вам понравилась наша статья, и вы узнали все необходимое для того, чтобы подключить вентилятор в ванной комнате своими руками!

Будет интересно прочитать:

• Как подключить вытяжку на кухне
• Почему в ванной комнате бьет током
• Схема подключения двухклавишного выключателя

Установка вентилятора в ванной и туалете.

Вытяжной вентилятор позволяет проводить подключение в любое время из-за отсутствия сложностей монтажа. Через автоматику В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики — таймерами и датчики влажности.

Необходимость правильного подбора вентилятора и грамотного подключения

Ноль всегда синий, а фаза, как правило, белого, красного либо черного цвета. Отличительной особенностью таких приборов является возможность выключения спустя некоторое время после нажатия на клавишу выключателя.

Зажгите свечу и поднесите к отверстию, пламя должно как бы потянуться в сторону канала. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя. Для соединения контактов не рекомендуется использовать скрутки. Вентилятор со встроенным таймером Схема подключения вытяжного вентилятора с таймером не отличается сложностью. В настоящее время производители выпускают более экономичные модели с небольшим уровнем потребления электрического тока.

Для повышения эффективности работы вентиляции необходимо, чтобы с одной стороны ванной комнаты был заход воздуха, а с противоположной стороны воздух должен выходить. Вставить вентилятор в отверстие вентиляции. Мотор не включится пока горит свет, и начинает работать после того, как освещение отключат, на время, заданное таймером. Методика проверки предоставлена на фото ниже: Если нет естественной вентиляции необходимо обратиться в специальную службу или ЖЭК. Подготовка места для монтажа Наиболее удобным местом для монтажа вентилятора в ванной является выходное вентиляционное отверстие, ведущее в вытяжную домовую шахту.
Монтаж приточно-вытяжной вентиляции с рекуперацией тепла

Двигатель напольного вентилятора

Внутри вентилятора стоит асинхронный двигатель с регуляцией скорости вращения вала путем коммутации обмоток. На редуктор крепится конденсатор. Радиоэлемент не является пусковым. Полагаем, обмотки недаром крепятся по четыре в два ряда, сдвинуты друг относительно друга на восьмую часть оборота. Вращение поля использует фазу напряжения и сдвиг на 90 градусов. Момент бесполезен технику, сгорит одна обмотка асинхронного двигателя напольного вентилятора, придется мотор менять. Намотать самостоятельно сложное изделие не представляется возможным новичку.

Регулирование скорости выполняется коммутацией питающего напряжения на соответствующие провода путем переключения кнопок на стойке. Одна жила идет от шнура из розетки к двигателю, а положение второй выбирается оператором. Нажата одновременно только одна из скоростей, что обеспечивается механическими методами блокировки параллельного включения. Радуют краснодарские изделия наличием подсветки: верхняя кнопка обеспечивает горение диода. Позволит избежать столкновения в темноте с напольным вентилятором. Косвенно свидетельствует: изготовитель в курсе насчет неустойчивости изделия.

Двигатель составлен изолированным силуминовым ротором-барабаном, заделана проводка катушек. Структура остается неизвестной по вполне понятным причинам, значения вопрос лишен. Полагаем, вероятность выхода из строя ротора сравнительно мала, якорь получает питание статора. Структура обычно представлена беличьей клеткой. Набор продольных проводников, расположенных кругом, объединенных двумя кольцами с торцов. С обоих концов на роторе расположена крыльчатка, обдувающая катушки статора. Позволит асинхронному двигателю работать интенсивнее. У краснодарского напольного вентилятора пластиковые крыльчатки.

В случае неясностей прозвоните проводку от кнопки (не разбирая вентилятор), исследуя скрытничащую неисправность. Сопротивление рабочей обмотки не бывает нулевым, слишком высоким. Обрыв угадать не сложно. Пусковая обмотка звонится с контактов конденсатора. Направление вращения определяется взаимным положением пусковой и основной обмоток, следовательно, перепутав местами, получите неправильный результат.

Разумеется, при выходе из строя хотя бы одной обмотки двигатель работать не будет. Одной фазы не хватит для разгона ротора. Повращайте, следуя часовой стрелке, лопасти (отдернув руку), чтобы понять наличие характерной неисправности. Напольный вентилятор заработает – сгорела одна обмотка. Неверно говорить о пусковой, рабочей катушках, медные мотки идентичны. Двигатель конденсаторный.

FakeHeader

Двухрежимный вентилятор имеет ряд преимуществ: Более «мягкий» температурный режим двигателя без сильных колебаний температуры; Снижение нагрузки на систему стартовыми токами электродвигателя путем уменьшения их количества и величины; Снижение шума.

В гидравлическом варианте этого элемента крутящий момент передается или отключается от коленвала за счет изменения количества смазочной жидкости. В ноутбуках большая часть тепла выделяется процессором, в проекторе — источником света. Но когда начал вникать, понял что это оочень сложно для меня.

Очень часто причиной перегрева двигателя, система охлаждения которого оснащена электрическим вентилятором, является выход вентилятора из строя.

Включившийся электровентилятор вращается достаточно быстро даже при низких оборотах двигателя — и этим снижает риск перегрева при больших нагрузках в тяжелых дорожных условиях. Привод вентилятора, который как раз и обеспечивает его вращение, может быть трех видов на одной машине, конечно, устанавливается только один из них : механический, гидромеханический или электрический. Но есть и минусы у нее.

Читайте дополнительно: Что нужно чтобы провести электричество на участок

Схема применяется на авто с двумя вентиляторами. Первый способ — наиболее идеологически правильный и наименее затратный.

Выше представлена схема для авто ВАЗ , , , но после г. Кроме того, выполняя такую доработку, нелишним будет прочистить и смазать моторчик вентилятора, а если еще и заменить стандартную крыльчатку с четырьмя лопастями на деталь с восемью лопастями, то проходящий через радиатор поток воздуха существенно увеличится, а значит, и качество охлаждения должно повыситься.

Особенности конструкции системы охлаждения

Переключение обмоток вентилятора создает коммутационный шум. О подготовке ЭБУ здесь… a

Обмотка реле на себя напряжение не тянет. Вы легко сможете справиться с этим, если будете иметь все необходимые инструменты под рукой, среди них: Монтажная пена;. Для этого просто выньте проводной жгут из фиксаторов, размещенных на кожухе.
Как подключить вентилятор охлаждение радиатора через реле ваз 2107 ваз 2106 .

Состав вентилятора

Типичный вентилятор включает:

• двигатель переменного, постоянного тока;
• маховик;
• кнопки, реле, контакторы;
• схема автоматической регуляции.

Опционально элементы отсутствуют, схематика ремонта выглядит следующим образом:

В первую очередь прозвоним обмотки двигателя. Безотносительно конструкции внутри имеются катушки, дают (на экране тестера) сопротивление единицы-десятки Ом

Обратите внимание: пусковые обмотки асинхронных двигателей прозванивают после конденсатора. Очевидный момент, игнорирование правила приводит к неразберихе

Конденсатор поворачивает фазу напряжения на 90 градусов, помогая создать правильное распределение поля внутри статора. Если двигатель коллекторный, обмотки соединены последовательно (конденсатора нет). Разумно прозвонить мотор на входе, поскольку неисправность может укрыться в другом месте. Зафиксирован обрыв или нет, снимаем щетки, займемся коллектором во вторую очередь. Звоним секции поочередно. При выявлении неисправности ремонтопригодность вентилятора охлаждения оценивается по конструкции. Сделать сложно, попытайтесь найти новый коллектор. Нечего говорить, у асинхронных двигателей с короткозамкнутым ротором барабан не ломается. Ток «беличьей клетки» сравнительно мал, медь, завальцованная внутрь, напротив, – толстая.
Во вторую очередь оценивают исправность жил, реле, кнопок. Прозванивается цепь, включая условия срабатывания терморегулятора. Методика реализации определена конструкцией. Имитируйте нагрев, зажигалкой подогревая датчик. Подход разумен в кухонных вытяжках, прочих приборах, где температура сравнительно высока. Кнопки проверяют на прохождение/прерывание электрического тока в соответствующих положениях. Часто ремонт бытовых вентиляторов своими руками касается коммутации. Кнопки нажимаются неаккуратно, проливается жидкость. Требуется восстановить правильное функционирование механической части, почистить контакты. Кто проливал варенье на пульт управления телевизором, поймет ситуацию. Механизм разбирается, контакты чистятся. Нелишним будет напомнить, что конденсатор пропускает переменный ток, в сладком случае проделывают две операции: звонят элемент на проверку наличия короткого замыкания (это поломка), подают питание переменным током и проверяют прохождение сигнала со стороны обмотки. С полной уверенностью скажем: поломан ли конденсатор.

Перед сборкой не забудьте смазать механическую часть, масло не должно попасть меж ротором и статором. В идеале здесь равномерный зазор. Заметив разницу, проведите центрирование ротора (сложная задача). Иногда подшипники отсутствуют. В бытовых вентиляторах нагрузка не столь велика, чтобы потребовалось улучшить скольжение. Однако трущиеся места возникают в любом случае. Шероховатые участки смазывают.
