Привет. Сегодня будем ремонтировать телевизор с неисправной кадровой разверткой на примере старенького телевизора AIWA TV-215KE.

Для тех, кто вообще не разбирается в телевизорах поясню, что кадровая развертка неисправна, если по средине экрана светится яркая горизонтальная полоса, как и в нашем примере. Бывают еще другие поломки кадровой развертки, такие как заворот изображения, или же маленький размер по вертикали, но эти неисправности разберем уже в других статьях.

Как всегда ремонт телевизора начнем с его разборки и внешнего осмотра деталей на предмет дефектов. Сразу отмечу, что этот телевизор как «сборная Советского Союза», так как в нем использован отдельный самодельный блок питания, родной просто отключен и все запчасти выпаяны. Так же использован радиоканал от советских телевизоров 3УСТЦ. Какую именно функцию он там выполняет я не разбирался, но сделано все довольно красиво и аккуратно. У мастера, который делал все эти переделки, руки растут определенно из нужного места.

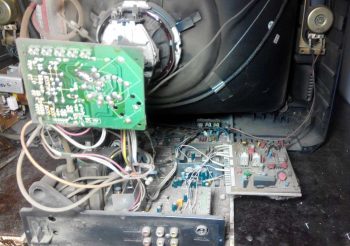

Радиоканал от 3УСТЦ в телевизоре AIWA TV-215KE

При внешнем осмотре сразу бросился в глаза выгоревший резистор рядом с ТДКС.

Рядом с ним стоит диод, который я в первую очередь и проверил. Он оказался пробитым.

Для продолжения ремонта используем схему.

Кадровая развертка этого телевизора собрана на микросхеме LA7832. Наши сгоревшие элементы находятся в цепи формирования питающего напряжения 25 вольт, которое заводятся на 6 ногу нашей микросхемы LA7832.

Схема кадровой телевизора AIWA TV-215KE

Скажу сразу, если диод и защитное сопротивление сгоревшие, то велика вероятность выхода из строя и самой микросхемы. Так что я решил сразу ее выпаять и заменить на новую.

Прогар на кадровой LA7832

Выпаяв микросхему, увидел большой прогар не ее корпусе, так что решение о ее замене было вполне обоснованным. Полным аналогом LA7832 является LA7840, которую и установим вместо сгоревшей.

Заменив микросхему и установив новый диод и резистор, приступим к поиску причины выхода из строя микросхемы LA7832. Наши сгоревшие элементы являются следствием, а не причиной поломки. Основных причин выхода из строя кадровой микросхемы в данном случае я выделяю две, а именно завышенное напряжение на микросхему или же недостаточная фильтрация этого напряжения. Так как питающее напряжение 115в я померял в начале ремонта, осталось проверить сами электролиты. По схеме их всего 2, это с832 1000мкф на 35в и С510 220 мкф на 35в. С832 оказался рабочим, а вот С510 с завышенным ESR, что возможно и привело к поломке телевизора.

Завышеный ESR конденсатора С510

Установив все на место, включил телевизор. Кадровая развертка появилась. Через 15 мин работы, микросхема нагрелась всего до 40 градусов, что является хорошим результатом.

Впаянная микросхема LA7840

Вот такой ремонт у нас получился

Спасибо за внимание

AIWA_TV-215KE.rar (220,1 KiB, 2 097 hits)

Устранение своими руками

Некоторые неисправности LCD или кинескопного телевизионного приемника пользователь может устранить самостоятельно при их обнаружении. Это могут быть: некорректный выбор режима, неисправный пульт и т.д.

Проверка доступа и режима

Иногда доступ к телевизору может быть ограничен установкой режима «защиты от детей». В этом случае управление телеприемником может блокироваться: полностью, относительно некоторых каналов или только кнопки управления на корпусе. Для подтверждения этой причины необходимо взять в руки пульт и проверить, возможно ли им управлять телевизионной панелью.

Также необходимо убедиться, что телевизор не находится в режиме ожидания, о котором сигнализирует красный индикатор, светящийся на панели устройства. Чтобы техника заработала, необходимо отключить этот режим. Оставлять в нем телеприемник на длительное время не рекомендуется.

Скачок напряжения

У телевизора, постоянно находящегося в режиме ожидания («Standby»), на часть электронных узлов все время подается электропитание, а значит, после грозы или скачка напряжения устройство может сгореть. Обычно в таком случае выгорает блок питания, замена которого стоит очень дорого. Чтобы избежать подобных проблем, телевизор должен быть подключен через стабилизатор или хотя бы сетевой фильтр.

Неисправность ПДУ

Иногда проблема может быть в неисправном ПДУ. Чтобы проверить это предположение, нужно выполнить одно из нижеприведенных действий или все по очереди:

• заменить батарейки;
• взять другой пульт;
• скачать специальное приложение на смартфон;
• попробовать включить телевизор кнопками на корпусе.

Если после этого телеприемник запустится, нужно проверить ПДУ на работоспособность. Для этого следует направить на него камеру (например, на телефоне) и нажать на пульте какие-либо кнопки. Если он исправен, пользователь через камеру увидит, как мигает красная лампа. В противном случае светодиод гореть не будет. Тогда потребуется приобрести новый пульт или отремонтировать имеющийся.

Неисправность кнопки на корпусе

Еще одна распространенная неисправность – это сломанная кнопка питания. В этом случае она щелкает как обычно, индикатор гаснет, но телевизор не включается.

В этом случае починить своими силами телеприемник очень сложно.

Неисправность индикатора

Если индикатор на телевизоре постоянно мигает, это свидетельствует о сбоях в подаче электроэнергии или о сломанном блоке питания. Если разобраться с подачей напряжения можно своими силами (зачастую проблема заключается в неисправной розетке, удлинителе и т.д.), то разбирать телевизор и ремонтировать внутренний узел самостоятельно не рекомендуется.

Однократное мигание индикатора

Если индикатор мигает однократно или изменил цвет, это говорит о том, что телевизор работает и находится в режиме AV, ПК, HDMI или каком-либо ином. В этом случае необходимо перевести устройство в режим просмотра ТВ.

Перегорание подсветки

Одной из самых распространенных неисправностей телевизора Samsung LE32M87BDX/BWT (или другой модели) считается поломка подсветки. Причина может быть в перегорании светодиодных ламп или выходе из строя преобразователя напряжения для подсветки. Главный признак данной проблемы – это отсутствие видео при работающем звуке. Починить подсветку можно самостоятельно, но только при наличии опыта электротехнических работ. А если нет уверенности в своих силах, стоит обратиться к профессионалам.

Постоянная перезагрузка

Если телевизор после включения постоянно перезагружается, это говорит о сбое или неудачном обновлении прошивки. Данная проблема характерна для устройств Smart TV, которые могут подключаться к сети Интернет, чтобы пользователь имел возможность заниматься серфингом, смотреть онлайн фильмы и сериалы, устанавливать приложения, а также выполнять множество других задач.

Если после инсталляции проблема не устранилась, необходимо обратиться в сервисный центр.

Лампочка не горит

Если не включается телевизор, и не горит индикатор на панели, это говорит об отсутствии питания. Нужно проверить розетку, сетевой фильтр или удлинитель, а также кабель. Проще всего отсоединить телеприемник и подключить к другой розетке. Если он по-прежнему не включается, проблему нужно искать внутри устройства.

Как отремонтировать?

Если вы имеете дело с поломками внешнего типа, а также системным сбоем — то есть с любой поломкой, которая не нуждается в предварительной разборке TV-приемника, можно попробовать устранить такую неисправность самостоятельно. Все остальные виды работ требуют определенного опыта и специализированного оборудования.

Индикатор питания не горит или мерцает

В этом случае необходимо проверить работоспособность розетки, а также удлинителя, к которому подключается ваш TV-приемник. Кроме того, нужно осмотреть кабель на предмет механических повреждений, не исключено, что он был повреждён домашними животными. Если проблема сводится к вышедшей из строя розетке — нужно просто переподключить устройство к какому-либо другому источнику питания. Если кабель погрызен или истерт, потребуется его замена.

Настройка телевизионного вещания

Если вы подключены к цифровому вещанию, но однажды увидели, что у вас неожиданно исчезли все каналы — не стоит беспокоиться. Для начала попытайтесь восстановить их сами в домашних условиях. Для этого каждый телевизор предусматривает возможность ручной либо автоматической настройки. Не стоит исключать и проблем с антенной. Попробуйте отрегулировать ее, перенаправить в сторону вышки. Лучше всего выполнять эти манипуляции одновременно: и переключать каналы, и менять местоположение антенны — таким образом вы сможете зафиксировать оптимальный для трансляции вектор.

Не работает пульт

Самая частая причина, по которой не работает пульт ДУ — это отслужившие свой век батарейки. Для начала попробуйте вставить новые, если после замены проблемы никуда не исчезнут, то нужно попробовать проверить работоспособность пульта. Своими глазами ИК-излучение увидеть нельзя, но оно прекрасно отображается на фотографиях. Провести диагностику просто: наведите на модуль камеру своего телефона и сфотографируйте в тот момент, когда вы нажимаете на кнопки. Если на фотографии вы заметите свечение, значит, пульт исправен, в противном случае требуется его ремонт либо покупка нового.

Проблемы со Smart TV

В ряде случаев пользователи сталкиваются с искажением аудио- и видеоряда. В ТВ-приемниках Samsung, особенно в самых последних моделях, нередко возникают неполадки, связанные с программными сбоями приложения Smart TV. Для того чтобы нивелировать их, необходимо регулярно обновлять прошивку, при этом опцию автоматического обновления желательно выключить.

Не включается

Если телевизор не включается, то причины такой неисправности могут быть самыми разнообразными, начиная от проблем с электрикой и заканчивая вышедшим из строя модулем управления. В любом случае вы не сможете выявить проблему самостоятельно, равно как и починить блок — для этого потребуется профессиональное оборудование. В некоторых случаях, когда речь идет о неисправности электронной платы, стоимость ремонта будет сопоставима со стоимостью покупки нового телевизора.
