Ремонт автомобильного усилителя своими руками

Устройство и поиск проблемы

Сабвуфер 5, 1 состоит из колонки, динамика, и усилителя, а так же блока питания:

• Акустическая колонка как правило выходит из строя только от механических повреждений
• Выход из строя динамической головки обусловлен попаданием на ее катушку звуковой частоты с мощностью, на которую головка не рассчитана, либо постоянного напряжения, что вызывает перегорание катушки
• При прослушивании динамика с усилением на максимальной мощности вы столкнетесь с проблемой износа (разрыва) диффузора динамической головки
• При поломке динамика, он подлежит замене, так как перемотка катушки или ремонт диффузора сабвуфера — это тонкая кропотливая работа и выполнить её качественно, чтобы не испортилось звучание очень трудно

Сначала надо выяснить, какой из элементов сабвуфера дал сбой:

Частой причиной поломки блока питания становится нарушенный теплообмен
От огромного количества пыли, которое скапливается постепенно внутри блока, случается перегрев деталей, от него они и выходят из строя
Тестером проверяем имеется ли напряжение на выходе из блока питания, если напряжение отсутствует, тогда можно быть уверенным, что причина кроется именно в нем
При осмотре деталей блока питания, вы можете обнаружить вздутые конденсаторы, либо почерневшую обмотку трансформатора
При помощи паяльника отпаивайте испорченные детали, заменяете их новыми, приобретенными в магазине
Перегоревший трансформатор можно будет перемотать своими руками, если у вас уже есть опыт в подобном деле, если опыта нет, лучше не браться, или потренироваться на том, чего будет не жалко
Если на выходе из блока питания присутствует напряжение, и оно не отклоняется от заданной нормы, тогда можно переходить к усилителю низких частот
Плата с усилителем — место где, как правило много транзисторов и микросхем Тестером осторожно прикасаетесь к выходам микросхем, измеряете напряжение
Когда при нормальном питающем напряжении они холодные, наверняка ток в них отсутствует, он должен их подогревать
Если микросхемы наоборот горячие (они обычно чуть теплые при нормальной работе), это является признаком неисправности
По такой же аналогии проверяем все конденсаторы, раздутость, горячая поверхность — симптомы их нестабильной работы
Диффузор можно заклеить с обратной полоской скотча, (лучше тонкого картона) края при этом края наклеиваемого материала нужно хорошенько промазать резиновым клеем, что бы клей у вас выступал на поверхности диффузора, ремонт подвеса сабвуфера(см.Как заклеить сабвуфер, чтобы не покупать новый) на этом завершен
Сутки просушиваете, затем проверяете работу на малой и средней мощности, если звучание плохое, проще заменить весь динамик, чем возиться с заменой диффузора
Замена — это длительный, трудоемкий процесс не дающий никаких гарантий качественного звучания, плюс – одно неосторожное движение, и новому диффузору тоже хана, порвете

https://youtube.com/watch?v=pH52dUs4sWA

Переходим к ремонту

Если вы твердо решили, что перемотка динамика сабвуфера для вас не проблема, тогда, подготовьте следующие материалы и инструменты:

• Шеллак (либо эпоксидку) для промазывания обмотки сабвуфера
• Растворитель
• Клей резиновый
• Отвертку
• Паяльник
• Микрометр
• Шуруповерт

Разборка

Не все так просто, как кажется, самостоятельный ремонт авто сабвуфера, работа кропотливая:

• Сначала нам необходимо аккуратно разобрать и снять головку сабвуфера, действовать следует не спеша, резкие движения руками недопустимы, иначе можете повредить гильзу катушки
• Кроме того, нужно соблюдать чистоту в процессе работы, чтобы не попала пыль в магнитную систему, и уж тем более стружка металлическая
• Иначе, потратив много сил и времени, вместо работающего сабвуфера мы получим груду звенящего хлама
• Когда добрались до самой гильзы, следует аккуратно размотать старый провод, при этом подсчитать количество витков и в слое и общее количество в катушке
• Тут чем точнее посчитаете, тем качественнее в итоге получается качество ремонта
• Затем нужно обязательно измерить диаметр провода
• Микрометр и нужен для этой цели
• Можно, разумеется, замерить штангенциркулем, но точность измерения ниже, если подобных инструментов нет, можете схитрить
• На отвертку либо гвоздь наматываете проволочку, очень плотно, чтобы виток к витку, и так 10 – 30витков, замеряете длину намотки при помощи линейки
• Затем надо разделить эту длину на количество намотанных витков, и вы получите примерный диаметр нужного провода (погрешность линейки большая)

Подготавливаем к перемотке

Теперь необходимо подготовить диффузор сабвуфера к перемотке:

• При помощи оправки, подходящей по диаметру, закрепляете его гильзу в шуруповерте
• Нужно очень точно подогнать оправку и гильзу, чтоб не деформировать в процессе её перемотки
• Намазываем эпоксидкой либо лаком поверхность гильзы
• Затем нужно будет очистить проволоку нужного нам диаметра
• Проволочку пропускаем через тряпочку, пропитанную растворителем
• После этого смазываем эпоксидкой, либо шеллаком
• Разумеется, после этого, инструкция предписывает, что покрытие должно просохнуть

Перемотка

Проволока и гильза у нас готовы, переходим к перемотке:

Сразу припаиваем начало новой обмотки ко второму, если идти по ходу намотки проволоки, выводу (таким образом исключаем лишнее пересечение проводов, это положительно сказывается на сроке службы отремонтированного динамика) и начинаем наматывать, фото ниже
Важно при этом фиксировать натяг и считать витки не забывать, ведь чем точнее мы намотаем, тем будут ближе к заводским характеристики динамика
После каждого слоя лучше проходить обмотку лаком, после укладки обмотки, припаиваете второй контакт, отрезаете проволоку
Промазываете всю катушку ещё раз лаком

Первый слой нашей обмотки, надетой на шуруповерт

• После завершения намотки катушки, нужно будет оставить её на сутки для полной просушки
• А если вы использовали шеллак, тогда катушку необходимо нагреть до 80-120 градусов (например в духовке)
• Шеллак в ином случае не застынет
• Вот главное неудобство при применения шеллака
• Зато когда он высыхает, остается некоторая доля эластичности, что полностью исключает повреждение обмотки от усыхания пропитки либо при её термическом расширении
• После просушки остается присоединить диффузор к динамику, и
• ремонт автомобильных сабвуферов считать выполненным успешно, если все работает

Собираем все в кучу

Чтобы катушка не терлась об магнитную систему, нам необходимо выставить равномерный круговой зазор:

• Для этой цели подойдет бумага, нарезанная полосками
• Вставляем ее по кругу (где это возможно) между корпусом и катушкой, тем самым получаем равномерный зазор
• Проверяем на отсутствие заеданий и зацеплений, перемещая рукой диффузор аккуратно вниз и вверх

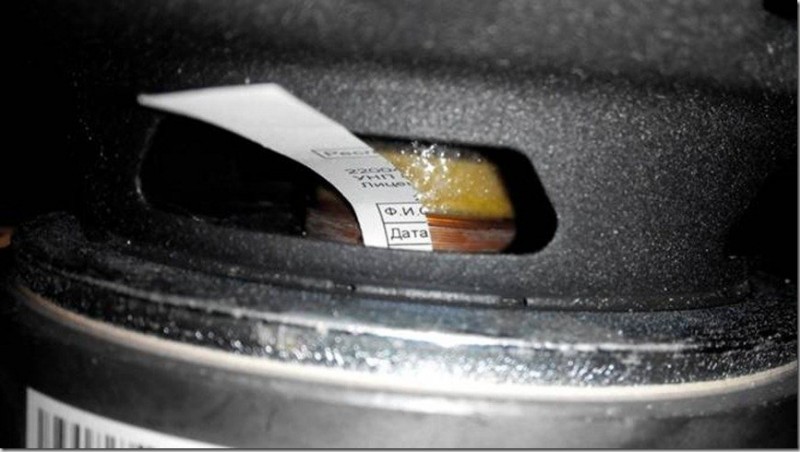

Вставляем бумажки между катушкой и корпусом

• Затем проклеиваем подвеску нашего динамика и аккуратненько вставляем на место
• Даем деталям время подсохнуть
• Потом можно вытаскивать центровочные бумажки
• Еще раз нужно проверить на заедание
• Когда все в полном порядке, кладем слой клея
• Высушим и ставим готовый сабвуфер в машину, на проверку
• Не забываем при этом снизить громкость вполовину
• Перемотка катушки сабвуфера завершена

Ремонт сабвуфера своими руками — без особых знаний

Ремонт сабвуфера своими руками — одна из часто встречающихся поломок происходит в усилителе, который встроен в сабвуфер. Много неудобств приносят сетевые искажения в звуке, именно частота 50 Гц вносит больше всего низкочастотных помех в звуковой тракт. Поэтому чаще всего приходится бороться с этой частотой как с помехой.

Искаженный звук и гул в динамиках

Проникающие в акустическую цепь эти помехи создают в динамических излучателях нежелательный низкочастотный гул. Одним из эффективных вариантов снижения такого дефекта, это установка в цепи питающего напряжения конденсаторов большой емкости, для сглаживания выпрямленного напряжения. Как правило, в схемах, собранных на транзисторах или микросхемах, виновником оказывается пришедший в негодность электролитический конденсатор в цепи фильтра. Поэтому в динамиках появляются шумовые искажения.

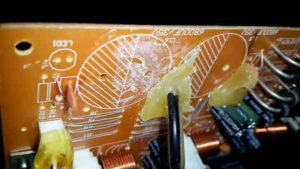

Ремонт активного сабвуфера своими руками и в процессе поиска причины, демонтируем теплоотвод и перед нами предстает такая картина: один из конденсаторов стал «беременным» (его видно на снимке). Помимо этого, была еще на текстолитовой печатной плате вырвана контактная площадка.

Для качественного ремонта усилителя, необходимо поменять сразу обе емкости. Так как второй кондер, тоже мог потерять часть своей емкости, а эта пара должна быть идентичной. Поэтому и меняем сразу пару, так будет надежнее и дольше прослужат. К тому же, как выяснилось, наружная оболочка конденсатора лопнула от внутреннего давления, а электролит вытек наружу и запачкал плату.

Выпаиваем проблемные емкости, а вместо них устанавливаем новые конденсаторы, желательно от известных фирм.

Далее необходимо очистить спиртом печатную плату от попавшего на нее электролита, поставить емкости на место, не забывая соблюдать полярность и запаять.

В моем случае пришлось немного отформатировать выводы новых конденсаторов, так как отверстия в плате были несколько шире по центрам. После формовки они прекрасно установились на свои места. Но все-таки для большей надежности, основание емкостей лучше обработать термо клеем или эпоксидным клеем, чтобы противостоять вибрации внутри сабвуфера.

Отсутствие звука

Что нужно предпринять, когда светодиоды для визуального контроля за работой устройства показывают, что все нормально, но один канал все-таки не работает. Такая проблема может свидетельствовать также о неисправности в усилителе. Тем не менее, вначале следует проверить визуально и путем прозвона сигнальный тракт идущий от источника звука к сабвуферу.

Кроме выше описанного ремонта печатной платы по замене вздутых конденсаторов, нужно проверить выходные транзисторы либо интегральные микросхемы. Также велика вероятность, что неисправность находится в блоке питания, который не обеспечивает схему нужным напряжением питания. Вообще-то, любую радиоаппаратуру начинать ремонтировать нужно всегда с проверки именно блока питания, то-есть с замера всех исходящих напряжений.

Ремонт усилителя сабвуфера своими руками

Ремонт активного сабвуфера своими руками начинается с проверки проводов, соединяющих выходные клеммы усилителя и динамика. Если нарушений цепи не обнаружено, выполняется последовательная проверка элементов схемы. Если сабвуфер установлен в автомобиле, проверяются кабели подачи питания и сигнальный провод от автомобильной магнитолы. Дефекты бытового активного сабвуфера можно разделить на несколько групп:

1. Индикатор включения питания не горит
2. Индикатор горит, в динамиках слышно шипение, но звука нет
3. Индикатор горит, в динамиках отсутствует шипение

Чтобы отремонтировать саб сначала нужно проверить блок питания. Для всех работ по диагностике звуковой системы потребуется тестер. Сначала проводится внешний осмотр. Он позволяет выявить вышедшие из строя электролитические конденсаторы, обгоревшие резисторы и нарушенные дорожки печатной платы. Если обнаружены обгоревшие резисторы, то микросхему стабилизатора так же придётся менять. После восстановления всех элементов лучше проверить схему питания без усилителя. Иногда для этого нужно резать дорожку печатной платы.

Теперь немного об электронной начинке

Устройство практически одинаковое, разве что размеры побольше, микросхемы, либо конденсаторы могут стоять в другом порядке:

• Рассмотрим подробнее преобразователь напряжения, блока питания и усилитель
• Усилитель сабвуфера ceratec как правило стоит двухканальный, но два канала подключаются к одной единственной динамической головке
• При этом каждый канал в усилителе усиливает разную звуковую частоту, низкая и средняя, как правило
• Кроме того современные усилители, почти все, работают на одной микросхеме из серии TDA
• Чтобы получить большую мощность на выходе усилителя, двенадцати вольт от бортовой сети машины не хватает, для мощных микросхем питающее напряжение от 40вольт
• Поэтому в схеме сабвуфера b w стоит встроеный высокочастотный преобразователь, который преобразует напряжение 12 вольт в необходимое для нормальной работы усилителя

Сабвуфер без корпуса

• На рисунке всю схему мы разбили на три главных блока. А1 – управление эквалайзером, он выходит из строя крайне редко, сломать его нужно постараться, уделять ему время не станем, меняется целиком
• А2 – это преобразователь напряжения, а А3 – получается усилитель мощности Подробнее остановимся на А2 и А3

Немного увеличенная схема

• Напряжение, через фильтр, приходит к конденсатору С1, оттуда подается к транзисторным ключам VT1 и VT2
• Транзисторными ключами управляет сигнал высокой частоты, вырабатываемый микросхемой DD1
• Усиленный сигнал с транзисторов VT1-VT2 приходит на трансформатор Т1, там напряжение превращается с 12Вольт в 40 Вольт
• Причем вторичная обмотка трансформатора состоит из двух обмоток, для выпрямления применяется выпрямитель, состоящий из двух диодов
• Чтобы разгрузить эти диоды параллельно им установлено еще два диода
• Каждая из микросхем DD2 и DD3 питается только от своих диодов
• Чтобы сгладить высокочастотные импульсы установлены конденсаторы, отмечены С2 и С3
• Преобразователь А2 на этом заканчивается, далее идет усилитель мощности А3
• Современные усилители состоят из единственной микросхемы
• На входе её, для получения нормальных выходных параметров, должен присутствовать сигнал определенной величины
• Конструкторы этого сабвуфера решили, что не каждой автомагнитоле хватит мощности, а точнее силы выходного сигнала с первичного усилителя, чтобы получить номинальные выходные параметры
• Поэтому добавили транзистор, чтобы усилить сигнал перед входом микросхемы, на схеме DD2 и DD3
• Вот список основных радиодеталей, которые выходят из строя чаще всего
• Бывает, что за замену одного конденсатора цена в мастерской будет немалая, а работа то копеечная
• Поэтому, лучше проверить всю схему самостоятельно, прежде чем платить не глядя

Дополнительно рекомендую изучить видео по ремонту.

Ремонт автомобильного саба своими руками

Так как все элементы автомобильной звуковой системы постоянно подвергаются тряске и вибрации, то самым распространённым дефектом является нарушение контакта. Это касается как системы электропитания, так и звуковых межблочных линий. Если в динамиках слышно характерное шипение, то работоспособность усилителя можно проверить, прикоснувшись отвёрткой к входной клемме. Отсутствие звука в динамиках может быть из-за неисправности соединительного провода. Если блок питания выдаёт нормальное напряжение, но динамики вообще молчат, нужно проверять элементы УНЧ, начиная с выходного каскада. Диагностику и поиск неисправностей в усилителе может выполнить только специалист, поэтому при отсутствии опыта лучше обратиться в мастерскую.

Ремонт домашнего сабвуфера своими руками

Ремонт и восстановление саба своими руками нужно проводить от простого к сложному. Одним из распространённых дефектов домашней звуковой системы является повреждение соединительных кабелей. Особенно часто это происходит там, где имеются домашние животные. Поэтому если в низкочастотной колонке пропал звук, прежде всего, нужно проверить провода. В бытовых звуковых комплексах и домашних кинотеатрах пассивная колонка находится в стороне от блока УНЧ. Питание к устройствам не подводится, поэтому достаточно проверить целостность звукового кабеля. Сначала проверяется наличие низкочастотного сигнала на выходном разъёме, затем на конце кабеля, который подключается к колонке. При отсутствии сигнала кабель лучше заменить.

Если кабель исправен, а звук в колонке отсутствует нужно проверить динамик. Это делается с помощью тестера или обычной батарейки. Когда её контакты замыкаются на вход колонки, в динамике прослушиваются щелчки.Когда на внешних клеммах тестер показывает обрыв нужно вскрыть колонку и проверить сопротивление динамика непосредственно на его контактах. Отсутствие сопротивления говорит об обрыве звуковой катушки громкоговорителя. Отремонтировать динамик саба в домашних условиях можно, но разборка динамика и ремонт звуковой катушки являются темой отдельной статьи и подробно здесь не рассматриваются. Для того чтобы добраться до звуковой катушки нужно отпаять концы катушки от клемм динамика и аккуратно отделить диффузор и центрирующую шайбу от металлической корзины. Затем, в зависимости от степени повреждения катушка перематывается, меняется на новое изделие, или выполняется восстановление отклеившихся витков.

ФНЧ собран по этой схеме:

Схема ФНЧ в автоусилитель

   На печатную плату добавил лишь громкость для усилителя Лайкова. Далее приступил к сборке корпуса автоусилителя.

   Использовал алюминиевые 20 на 20 мм уголки и фанеру 10 мм. Корпус отшлифован и оклеен черным кожзамом. Кулера закреплены на задней стенке корпуса.

   ФНЧ будет закреплен на передней панели, там-же будут расположены силовые клеммы для питания этого агрегата. И клемы входа и выхода.

   Верхняя крышка будет изготовлена из тонированного 4 мм стекла. Усилитель прошел испытания на прослушивания музыки. На колонках с 90 и сабвуфере JBL GT5 1200 ватт.

   Бас напористый глубокий. Лайков весь потенциал не раскрыл, так как С90 не годится для сего агрегата. В общем я очень доволен звучанием такого усилителя. Особенно нравится очень сильный и приятный низ. С вами был Ivan Aleksandrov.
