Ремонт микроволновой печи своими руками на дому

Основные неисправности и ремонт

Перечисленный список неисправностей микроволновых печей не является исчерпывающим, он лишь отражает наиболее часто встречающиеся поломки. Все перечисленные неисправности вы можете починить своими руками.

Своими руками можно починить микроволновую печь СВЧ, но можно правильно её эксплуатировать и этим значительно увеличить срок безупречной службы.

На каждой второй кухне для быстрого разогрева пищи используется микроволновка, она проста в использовании и экономит достаточно большое количество времени. Ремонт микроволновых печей Samsung, Panasonic, LG и других легко производится своими руками на дому, без обращения в сервисные центры.

Несмотря на внешнюю сложность работы, любая микроволновка состоит из довольно простых частей: камера нагрева пищи, магнетрон, волновод и обмотка, которая необходима для питания устройства. Камера и магнетрон соединяются между собой при помощи волновода. Помимо этого также в печи установлен трансформатор и его обмотка. Принцип работы следующий: при включении микроволновой печи в сеть, напряжение поступает на первичную обмотку трансформатора. Вместе с этим энергия также подводится к вторичной обмотке, отвечающей за нагревание катода. Обе обмотки очень хорошо изолированы.

Фото — конструкция микроволновой печи

Нужно отметить, что это устройство использует удвоение напряжения, именно поэтому пища нагревается с такой скоростью. Для этой функции применяется конденсатор, к которому параллельно подключен выпрямляющий диод. Для контроля времени используется таймер на шестеренках, который помогает контролировать продолжительность нагрева. Также аналогичную функцию имеет специальный датчик температуры.

Фото — схема

Учитывая, что это устройство является повышенным источником опасности, в нем встроена целая система, которая отвечают за безопасность использования. Сюда относятся реле защиты фазы и питания, которые останавливают печь СВЧ при скачках напряжения или открытой двери.

Фото — простое устройство

Наиболее частые проблемы, с которыми сталкиваются обладатели микроволновых печей – это:

Видео: ремонт и диагностика свч печей

Определение неисправности

Чтобы узнать, почему не работает печь, нужно отключить её от розетки и снять крышку.

1. Внимательно осматривается внутренность на предмет оплавления, обгорания, отпаявшихся проводов. Состояние высоковольтного предохранителя видно невооружённым взглядом. Предохранитель с оборванной нитью меняется на целый и если при опробовании печи опять перегорает, то поиск продолжается.
2. Для дальнейшей диагностики потребуется мультиметр или тестер. Проверка начинается с печатной платы, на которой собрана схема питания магнетрона, состоящая из резисторов, диодов, конденсаторов, варисторов. Детали можно прозванивать по месту, без выпаивания.
3. После чего тестером проверяют термопредохранитель. При нормальных контактах сопротивление равно нулю.
4. Проверка высоковольтного конденсатора мультиметром возможна только на пробой. Если прибор покажет короткое замыкание — деталь заменяется. Так как некоторые типы конденсаторов имеют встроенные резисторы для разрядки, исправная ёмкость покажет сопротивление в 1 МОм, вместо бесконечности.
5. Для проверки высоковольтного диода тестер не годится, поскольку у него мал диапазон измерения сопротивления. Чтобы правильно оценить состояние диода потребуется мегомметр со шкалой до 200 МОм. Но вряд ли он найдётся в домашней мастерской. Поэтому применяется метод диагностики с использованием двухпроводной домашней электросети с обязательным соблюдением правил безопасности. Один вывод диода подключается к сетевому проводу. Между вторым и другим проводником сети включается мультиметр для измерения постоянного напряжения в диапазоне до 250 В. Если диод цел, прибор покажет наличие выпрямленного напряжения. При пробое или обрыве стрелка останется на нуле. Для замены подойдёт любой высоковольтный диод с рабочим напряжением 5 кВ и током 0,7 А.
6. Проверка магнетрона начинается с прозвонки накальной нити. Для этого измеряется сопротивление между его клеммами, которое у исправного накала составляет несколько Ом. Если тестер показывает бесконечность, это ещё не значит, что нить перегорела. Для полной уверенности проверяется, после снятия крышки, целостность соединений дросселей с клеммами магнетрона. Некоторые умельцы рекомендуют удалять дросселя. Делать это ни в коем случае нельзя, так как нарушается режим работы трансформатора, из-за чего возможно возгорание.После измерения сопротивления между выводами и корпусом можно судить о состоянии проходных конденсаторов. При бесконечности — всё нормально, при нуле — пробиты, а при наличии сопротивления — с утечкой тока. Неисправные конденсаторы откусываются кусачками и на их место припаиваются новые с ёмкостью не менее 2000 пФ.
7. Если все элементы целы, но магнетронного излучения недостаточно для полноценного разогрева еды, значит, катод потерял эмиссию. Данная неисправность устраняется только заменой. При замене конденсаторов нельзя пользоваться обычным припоем, требуются тугоплавкие марки или компактный аппарат для контактной сварки.

На видео рассказ для чайников, как проверить магнетрон, всё очень доходчиво:

Устройство микроволновых печей

Особенность СВЧ печей в том, что все детали соединены последовательно

Сначала следует обратить внимание на указанный выше магнетрон и его цепь электропитания. После снятия защитного корпуса становится доступным трансформатор с расположенным рядом большим конденсатором

Так же тут будут расположены керамический, легкоплавкий предохранители, диод. По такой схеме высокого напряжения работает магнетрон. Ни при каких обстоятельствах не следует влезать туда руками, инструментами. После полного обесточивания конденсатор потеряет остаточное напряжение, вероятность электрического удара снизится.

Принцип работы цепи:

1. Первичная обмотка микро-трансформатора принимает на себя 220В. Как правило, ее расположение находится внизу. Узнать ее можно по виткам медной проволоки, которая по виду будет оголенной. Однако, это не так. Ее покрывает прозрачная изоляционная пленка. Расположение этой катушки находится под вторичной обмоткой.
2. Микроволновая печь имеет две вторичных обмотки. На одной из них обычно в не аккуратном виде намотано несколько виточков простого провода. Этим подогревается катод. Тут переменное напряжение всего лишь 6,2В, чтобы электроны могли оторваться от поверхности. Но там, где находится хорошая изоляция, расположена обмотка с высоким напряжением. Около двух кВ, направленных к выходу.
3. Зашунтированный диодом конденсатор располагается на выходе из цепи. Действие отрицательной полуволны приходится на катод, действием положительной полуволны заряжается емкость. Дальше электрод подвергается удвоенному напряжению, которое снимается с конденсатора и микро-трансформатора. В итоге создается примерно 3,5-4кВ. Такой мощности достаточно, чтобы начался процесс генерации.

Таким образом, вот что получается:

• нагревательная спираль имеет 6,3В;
• на катоде пребывает до 4,2кВ, заземленных анодом.

У всех микроволновых печей присутствует электрическое соединение катода, нагревательной спирали. Каждая СВЧ печь оснащена таймером, контролирующим магнетронную мощность. Использование пускового реле применяется с той целью, чтобы избежать возникновение искры

Далее следует обратить внимание на переднюю панель

Визуальная оценка масштаба проблемы

Это первое, что приходится делать перед любым ремонтом техники. По особенностям неисправности быстро определяют потенциального ее виновника.

1. Не включается микроволновка. Скорее всего, требуется проверка и замена плавкого предохранителя.
2. Печь сама включается, выключается, либо отказывается выключаться. Забито вентиляционное отверстие, или реле требует ремонта.
3. Прибор работает, но греет слишком слабо. Источники неприятности — магнетрон либо скачки напряжения.
4. Прибор не греет, но свет есть, а тарелка крутится. Виновато упавшее напряжение либо цепь, требующая обзвона.
5. Тарелка вращается, но делает это странно — рывками. Неисправен двигатель или неполадку спровоцировали канавки, покрытые грязью.
6. Таймер в порядке, но микроволновка не греет. Проблема может быть в блокировке дверцы.
7. Чувствуется запах гари, а прибор искрит. Слюдяная прокладка срочно нуждается в чистке.
8. Печь работает, но «барахлит» дисплей: он отражает не все показатели. Проблема в экране.
9. Не функционирует ни микроволновка, ни дисплей. Вина лежит на поврежденном процессоре.

Если кнопки не нажимаются, то их придется заменить или припаять.

Разборка печи

Самостоятельный ремонт подразумевает разборку микроволновой печи. Сначала нужно снять кожух, который установлен при помощи нескольких болтов. Стандартно их шесть, они выкручиваются при помощи крестовой отвертки и расположены на задней стенке устройства. При разборке печи СВЧ стоит помнить, что технология крепления всех остальных деталей – «скрытые» замки, поэтому во внутренних отделениях не стоит искать винты или болты. Когда Вы снимите кожух, то откроется доступ к внутренним деталям микроволновки.

Фото — повреждения корпуса

Чтобы снять какую-либо внутреннюю часть микроволновки, Вам просто нужно нажать на выступ в нужном месте. При этом все электрические компоненты дополнительно подключены к клеммам и корпусу печи. Перед их демонтажем проверьте снятие всех креплений.

Перед началом самодеятельности стоит помнить, что после вмешательства гарантийный ремонт уже не будет оказана, поэтому если не уверены в собственных силах, лучше сразу отнести устройство в сервисный центр.

Как работают дополнительные функции СВЧ

Практически все современные печи имеют режим гриля. Когда не только камера нагревается внутри, но и тепло подаётся с помощью специального тента — изогнутого металлического прибора, расположенного вверху камеры. Их называют ТЭНами — от «теплоэлектронагреватель».

В современных духовках дополнительно к режиму гриля есть режим конвекции. Когда камера эффективно продувается от ТЭНа гриля к пище. Система представляет собой циркулятор. Конвективная теплопередача, применительно к печи, — это передача тепла при помощи молекул воздуха. Использование вентилятора и называется обычно режимом конвекции.

Современные модели имеют ряд встроенных в компьютер рецептов и способов приготовления блюд.

Анатомия микроволновой печи

20 декабря 2007 г.

Термореле

Термореле предназначены для отключения микроволновой печи
при ее перегреве. Внешний вид типичного термореле
представлен на рис. 1.

Рис. 1 Термореле

Термореле устанавливаются на
магнетрон, на внешнюю поверхность камеры и иногда трансформатор,
вентилятор и воздуховод. Изготавливаются на разную температуру
отключения (см. табл. 1)

Таблица 1 Параметры термореле

Отключенное термореле автоматически восстанавливает
соединение, после того как температура снизится до температуры
включения. У нормально работающей микроволновой печи магнетрон
нагревается до 80 — 100°С, поэтому с учетом некоторого запаса на
него устанавлиются термореле с
температурой отключения 120 — 145°С.

Микропереключатель

Микропереключатели
используются для блокировки дверцы и в некоторых случаях в качестве
компонентов кнопки запуска и регулятора мощности в таймере. Внешний

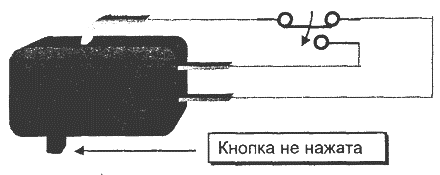

вид и назначение к тактов показаны на рис. 2.

Рис. 2. Микропереключатель

Вентиляторы
служат для охлаждения магнетрона. При мощности последнего 750 — 850
Вт они должны обеспечивать плотность воздушного потока 1 м3мин.
В некоторых печах воздушный ток от вентиляторов осуществляет также
вращение диссектора.

Гриль

Гриль представляет собой инфракрасный
излучатель, выполненный в виде мощного нагревательного элемента,
заключенного в керамические цилиндры или металлическую оболочку специальной формы (рис.
3).

Рис. 3. Гриль

Потребляя примерно такую же мощность,
что и магнетрон, гриль медленнее нагревает продукт, за счет
инерционности и более низкого КПД. Однако в отличие от микроволн, нагревающих продукт изнутри, грипь производит нагрев снаружи,
образуя на нем корочку.

Сочетание гриля с микроволновым излучением
позволяет достичь хорошего качества и привычного внешнего вида приготовляемого продукта за короткое время.
Гриль
является одним из самых
надежных элементов микроволновой печи. В практике автора не
встречалось случая, когда бы требовалась его замена.

Конвектор

Конвектор встречается в наиболее дорогих моделях микроволновых
печей. Принцип его действия аналогичен тому, который применен в недавно появившихся
конвекционных печах. Специальный вентилятор осуществляет циркуляцию воздуха внутри камеры с
одновременным его
подогревом. Для этого в задней стенке камеры имеется ряд
неизлучающих отверстий.

Замкнутое пространство камеры приводит к
тому, что воздух в ней за счет постоянного подогрева может достигать температуры более 200°С. Образно говоря, конвектор — это
плод любви электрофена и кастрюли. Печи с конвектором обычно имеют датчик температуры. Когда
воздух в камере
нагревается до заданного значения, нагревательный элемент
отключается, а вентилятор продолжает работать. При остывании воздуха нагреватель включается вновь.
Конструкция микроволновой печи со встроенным конвектором схематично показана на рис.
4.

Рис. 4. Устройство конвектора микроволновой печи

Высоковольтный предохранитель

Высоковольтный предохранитель предназначен для защиты трансформатора
от перегрузки.

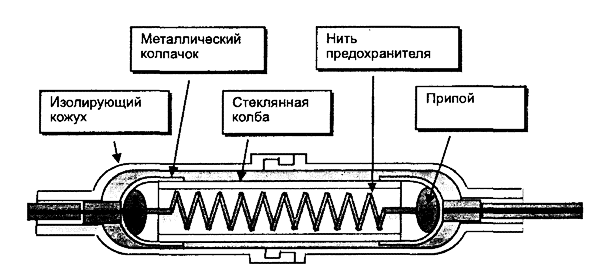

Его конструкция показана на рис. 5.

Рис. 5. Устройство высоковольтного предохранителя

В
отличие от обычного предохранителя, его нить не перегорает. При
повышенном токе происходит размягчение припоя, и пружинящая нить отсоединяется в месте
спая, разрывая электрическую цепь. Восстановление предохранителя особой трудности не
представляет, для этого
достаточно подпаять нить на старое место. Трудности могут появиться
при попытке снять металлический колпачок со стеклянной трубки. Это можно сделать, только если
колпачок предварительно
хорошо разогреть паяльником.

Удачи в
ремонте!

СХЕМА МИКРОВОЛНОВКИ

   Рабочая частота магнетрона специально настроена на частоту резонанса молекул воды, поток электронов заставляет молекулам двигаться с очень большой скоростью, именно это вызывает реакцию кипения. Как мы знаем, почти все организмы и растения в себе содержат воду, поэтому поджаривая мясо мы на самом деле испаряем содержащуюся там воду, ту же функцию делает и магнетрон, только без теплоты и огня.

— принципиальные схемы микроволновок LG- принципиальные схемы микроволновок SAMSUNG- принципиальные схемы микроволновок PANASONIC

   Микроволновая печь получила название СВЧ печь, поскольку в ней генерируются волны сверх высокой частоты, поэтому при ремонте таких печей следует соблюдать предельную бдительность и осторожность. Излучение опасно, особенно на близком расстоянии — до 1 метра! А для регистрации излучения можно собрать простейший пробник:

Как работает микроволновая печь

Так как микроволны, которые производит печь, воздействуют именно на молекулы воды. Другими словами, всё что нужно – это содержание небольшого количества воды в пище, расположенной в камере.

Увеличение температуры еды в печи под действием микроволн напоминает процесс, когда согреваются руки, если мы сильно их растираем. Сходство заключается также в том, что, когда одна ладонь трётся о поверхность другой, тепло просачивается в мягкие ткани. По такому же принципу работают микроволны, а именно на небольшой поверхности (1–3 см), не проникая глубоко внутрь предмета.

Излучаемые микроволны соприкасаются с молекулами воды заставляя их двигаться всё быстрее и разогревать продукты. В капле воды находится миллионы молекул, и когда в них попадает микролуч, он проникает в пищу на глубину 2,5 см, заставляя их раскачиваться под действием электромагнитного поля. В процессе этого трения выходит тепло.

Таким образом, быстрее нагреваются продукты с высоким содержанием жидкости.
