Изготовление печи булерьян своими руками из профильной трубы и газового баллона

Виды

Для отопления

По способу работы выделяют два вида:

• с водяным контуром. Безупречно подходят для частных домов. Специфика работы печей заключена в нагреве жидкости (чаще это вода, реже антифриз), курсирующей по системе отопления, она и прогревает дом. 90% энергии горения уходит на нагрев жидкости и только 10% на воздух.

  Водяной булерьян

• конвекционный тип, нагревают воздух, равномерно расходящийся с помощью воздуховодов по помещениям.

  Стандартная модель

Достоинства отопительной печи Булерьян:

• нагрев большого объёма;
• равномерность прогревания;
• копоть и дым не поступают в помещение;
• компактность размеров;
• стремительный нагрев;
• экономичность.

С варочной поверхностью

Для помещений жилого назначения выпускается печи с удобной модификацией – поверхностью для варки. Печь Булерьян с варочной поверхностью применяется в целях:

• обогрев площади до 150 м2;
• готовка и подогрев еды, кастрюля вместимостью 6 л закипает в течение 30 минут.

Для достижения результативности отопления их рекомендуется монтировать в помещениях без перегородок. Точка установки должна обеспечивать конвекцию воздуха. Подходит такой Булерьян для дачи просто идеально.

Модель с варочной поверхностью (VESUVI)

Печь Бренеран АОТ-6 тип 00

Конструктивно имеют ряд особенностей:

• 2-х камерную структуру – в одной совершаются газогенерационные процессы, в другой производится дожигание газообразной смеси.
• Инжекторы – в каналах конвекционных потоков монтируются дожигатели для увеличения КПД оборудования.
• 2 режима работы. Функционируют они в виде генерации горючего газа и как обычная печь. При втором типе на варочной поверхности может готовиться еда.
• Продуктивность – оборудование способно нагреть площадь до 150 м2. На одной загрузке печь проработает до 6 ч.
• Рабочий принцип – применение газогенерационных процессов. В результате горения проистекает окисление топливной массы – это генерирует CO. Он попадает в камеру дожигания, что увеличивает количество получаемой тепловой энергии.
• Нагрев происходит за счёт конвекции – воздух поступает из помещения за счёт труб, располагающихся на 2/3 в топке – это и даёт быстрый нагрев. Нагретый воздух поступает почти мгновенно.

Варочно-отопительные печи на дровах Булерьян подойдут для индивидуальных домов, в особенности при недоступности природного газа или электрической энергии.

Как выбрать котёл Бренеран

Производитель воздухогрейных отопительных печей торговой марки Бренеран, ЗАО Лаотерм, выпускает целый ряд теплогенераторов, отличающихся мощностью и особенностями конструкции. Для удобства выбора, все газогенераторное оборудование отделено в серию АОТ.

В линейке представлены модели для бытовых и промышленных условий эксплуатации, работающие практически на любом виде твердого топлива: дровах, пеллетах, отходах древесной и бумажной промышленности, за исключением коксующегося угля.

Модельный ряд отопительных котлов Бренеран

В модельном ряде компании ЗАО Лаотерм находится шесть базовых модификаций печи Бренеран. При выборе подходящего теплогенератора, следует ориентироваться на характеристики оборудования, указанные производителем в технической документации:

• АОТ 19 – в конструкции присутствует 8 пар конвекционных труб. Мощность печи 35 кВт. Модель справляется с нагревом помещений с объемом 1000 м³. Общая масса конструкции без дров 240 кг. В топку можно загрузить топливо до 200 кг. Отопительная газогенераторная печь на дровах Бренеран, длительного горения АОТ 19, оптимально подходит для обогрева жилого здания, имеющего несколько этажей и комнат.

АОТ 16 – еще одна производительная печь, подходящая для обогрева помещений до 600 м³. Масса конструкции при пустой топочной камере достигает 190 кг, что при монтаже потребует изготовления фундамента. Модель оптимально подходит для промышленных целей. На основе печи Бренеран АОТ 16, устанавливают воздушное отопление нескольких изолированных друг от друга помещений.

АОТ 14 – в серии представлены два типа оборудования, отличающихся по наличию стеклянной дверцы из жаропрочного стекла. Модель со стеклом предназначена для установки под облицовку кирпичной кладкой, с имитацией под камин или русскую печь. Максимальная производительность 18 кВт, что более чем достаточно для полноценного обогрева помещений с 180 м² или объемом до 400 м³.

АОТ 11 – начиная с этой серии, производитель Лаотерм предлагает печи, более адаптированные для бытовых, чем промышленных условий. Небольшие габариты котла позволили уменьшить его вес до 100 кг, и при этом сохранить высокую производительность 11 кВт. Печь справиться с обогревом одной большой комнаты или зала с объемом 200 м³. Установив систему воздуховодов для отдельных помещений, котел АОТ 11 способен протопить целый дом с площадью около 100 м².

АОТ 08 – небольшая, габаритная, но при этом производительная печь, оптимально подходящая для обогрева неотапливаемых помещений: дач, гаражей, теплиц. Вес конструкции, при пустой топочной камере, составляет всего 70 кг. Для улучшенной циркуляции нагретого воздуха, на корпусе присутствует 7 конвекционных каналов. В серии предлагаются модели со стеклянной дверцей и без нее. Максимальная производительность 8 кВт, объем отапливаемого помещения 140 м³.

АОТ 06 – бытовые твердотопливные воздухогрейные котлы длительного горения на дровах Бренеран АОТ 16, предназначены для эффективного и быстрого обогрева помещений, с общим объемом до 100 м³. Модель с успехом используется для отопления отдельных комнат. Мощности печки не достаточно для подключения системы воздуховодов. В серии представлены модели со стеклянной и цельнометаллической дверцей.

Для удобства потребителей, компания Лаотерм, в полном названии моделей приводит типоразмеры печей, от 01 до 04. Этот параметр влияет на количество конвекционных труб и габариты конструкции.

Стоимость печей Бренеран

Цены на пиролизные отопительные котлы на твердом топливе Бренеран, делают приобретение подобного оборудования доступным практически для любой категории населения. Что влияет на себестоимость котла?

• Производительность – самая мощная модель АОТ 19, обойдется около 38 тыс.руб, маленький бытовой теплогенератор всего в 10 400руб.

Наличие топочной двери со стеклянной вставкой – такая функция предусмотрена в моделях АОТ 06, 08, 11 и 14. Наличие вставки увеличивает стоимость конструкции, приблизительно на 1000 – 1500 руб.

Производитель печей специально поддерживает одинаковую стоимость для печей во всех фирменных магазинах компании, чтобы уменьшить вероятность приобретения суррогата. По заверениям представителей Лаотерм, печь по более низкой стоимости, является подделкой.

Советы по эксплуатации

1. Сборку дымохода нужно проводить против движения дымных газов (не так, как рекомендуют производители). Это защитит поверхность пола от смолы, которая будет вытекать из каждого отверстия в конструкции. В таком случае смола будет возвращаться в дымоход и окончательно сгорать там.
2. Мангал из газового баллона своими руками: инструкция по изготовлению

   Перед сжиганием дрова желательно просушивать. Вместо поленьев можно использовать стружку или брикеты – это несколько упростит и удешевит эксплуатацию.

3. Не стоит пренебрегать правилами пожарной безопасности при обустройстве помещения, в котором будет проводиться топка.
4. Можно поэкспериментировать с режимами горения, чтобы подобрать оптимальный вариант – с максимальным временем горения и минимальным отложением смолы на внутренних стенках. После этого печь придется чистить всего два раза за весь отопительный сезон.
5. С помощью терморегуляторов можно подобрать приемлемую температуру горения, чтобы настроить печь «под себя».

6. Время от времени нужно осматривать верхнюю часть дымохода на предмет наличия смоляных наростов.

Распространенные проблемы эксплуатации

Главная проблема при эксплуатации булерьяна – выделение горючих газов, которые не могут сгореть из-за влажности дров и выделяются в виде конденсата. Чтобы решить все проблемы эксплуатации достаточно использовать исключительно сухие дрова, иначе выделяемые газы будут осаживаться на поверхности труб и формировать наросты, приводящие к засору.

Несмотря на то, что продавцы говорят о том, что топить буллерьян можно чем угодно – на самом деле это не так. В качестве топлива лучше всего использовать дрова и продукты, изготовленные из древесины. Это может стать большим минусом для тех, кому удобнее топить углем.

Почему дымит булерьян?

Булерьян может дымить из-за того, что отсутствует тяга или давно не производилось обслуживание печи, т.е. не прочищался дымоход, подобные ситуации происходят, если печь все-таки топилась влажными дровами. Эти проблемы можно устранить с помощью механической очистки труб специальным металлическим прутом или чисткой с помощью специальных химических брикетов. После прочистки дымохода и при наличии тяги дым не будет выходить наружу.

Так же дымить может из-за того, что полностью закрыта заслонка, т.е дыму попросту некуда выходить. Как сказано в инструкции по растапливанию печи, заслонку нельзя закрывать, только слегка прикрывать.

Чтобы дым не забрасывался в помещение, необходимо соблюдать правила по установке дымовых труб. Рядом не должно быть высоких деревьев или строений, так же труба должна возвышаться над кровлей и коньком кровли не менее, чем на 500 мм.

Никак не получается растопить

В начале эксплуатации использовать булерьян одно удовольствие – не занимает много места, хорошо прогревает помещение, экономит дрова. Но, если со временем печь всё труднее растопить – это означает, что, возможно, забился дымоход и необходимо сделать прочистку. Сущетсвует два способа прочистки печи: механическая (специальным металлическим прутом пробить образовавшиеся в дымоходе наросты), химическая (протопить печь специальными брекетами, которые при сгорании устраняют засор).

При установке печи необходим правильный монтаж наружных дымоходных труб. Если трубы установлены неправильно — рядом присутствуют возвышенности (деревья или строения), или труба недостаточно поднимается над кровлей дома и коньком, дым не сможет выходить через них, а будет выходить в помещение. Растопить печь при таких условиях невозможно. Проверьте правильность установки дымоходных труб.

Важно перед началом пользования ознакомиться с инструкцией, в ней достаточно подробно описано, как топить булерьян.

Другие проблемы

Главными проблемами печей булерьян по отзывам пользователей является именно заброс дыма в помещение и выделение угарного газа, вредного для здоровья. Другие проблемы могут возникать из-за неправильной эксплуатации, использования влажных дров или выхода из строя печи. Как сказано выше, нельзя использовать в качестве топлива каменный уголь, чтобы не прогорели стенки котла.

В начале пользования будет выделяться дым от краски, но через несколько топок эта проблема исчезнет сама собой. Кроме того наружные трубы приходится утеплять для лучшей теплоотдачи.

Материалы и инструменты

Подбирая заготовки для самодельного буллера, учитывайте следующее: наиболее долговечной является легированная жаропрочная сталь, особенно котловая. Но из-за сравнительно низких температур в топке данную печь вполне можно изготовить из стали конструкционной — в этом, как уже говорилось, состоит одно из её достоинств.

Высокоуглеродистые марки, например, сталь 45, применять не следует, поскольку из-за нагрева может произойти их закалка с последующей потерей пластичности. Лучше брать марки от сталь 3 до сталь 20.

Итак, вот из чего будет собираться самодельный Булерьян:

1. Сталь листовая толщиной 5 мм: понадобится лист размерами 2000х1000 м.
2. Сталь листовая толщиной 3–4 мм: небольшой лист размером примерно 400х300 мм — понадобится для изготовления задвижек.
3. Легированная (жаропрочная) листовая сталь или конструкционная низкоуглеродистая толщиной 6 мм: лист размером 700х400 мм.
4. Труба стальная диаметром 110 мм: в общей сложности понадобится 4 метра.
5. Труба стальная квадратная сечением 60х60х4 мм либо круглая толстостенная диаметром 57 мм: 10 м.
6. Короткий отрезок (примерно 400 мм) стальной трубки диаметром 15 мм.
7. Кольцо шириной 40 мм, отрезанное от трубы диаметром 350 мм (из него будет изготавливаться загрузочный люк).
8. Петли и ручка с запорным механизмом для дверцы.
9. Прут стальной диаметром 8 мм: потребуется отрезок длиной примерно 300 мм — для изготовления ручек заслонок.
10. Шнур асбестовый.

Что касается технического оснащения домашней мастерской, то оно должно быть таким:

1. Трубогиб для труб больших диаметров (подойдёт ручной гидравлический).
2. Аппарат для электросварки.
3. Болгарка с отрезным и зачистным дисками (если есть газовый резак, отрезной диск не понадобится).
4. Электродрель со свёрлами «по металлу».

Ещё понадобятся рулетка и молоток.

Конструкция и принцип работы

Для того чтобы понять, как устроена и как работает печь Булерьян с водяным контуром, необходимо понять принцип работы оригинальной печи. Изначально она появилась в Канаде. Цель ее постройки – создание высокоэффективного агрегата, способного за считаные минуты прогревать помещения в условиях жесткого климата. Так на свет появилась печь Булерьян, изначально без водяного контура. Она является своеобразной пиролизной буржуйкой длительного горения со встроенным конвектором.

Печь Булерьян без водяного контура представляет собой бочкообразную конструкцию с торчащими внизу и вверху трубами. Эти трубы огибают со всех сторон камеру сгорания, образуя производительный конвектор, способный пропустить через себя до нескольких кубометров воздуха в час. Уже через полчаса после первичного розжига в комнате становится заметно теплее. Помимо воздушного конвектора в конструкции агрегата присутствуют:

Пускай данный вид печей и не отличается особым изяществом — со своими прямыми обязанностями он справляется отлично.

• Внушительная камера сгорания – в нее помещается большое количество дров, что гарантирует длительное горение;
• Внутренняя перегородка для образования камеры дожигания – здесь происходит дожигание продуктов пиролиза;
• Загрузочная дверца с дроссельной заслонкой – через нее загружаются дрова и выгружается зола;
• Дымоход – через него удаляются продукты сгорания.

Дровяные печи Булерьян с водяными контурами могут комплектоваться экономайзерами. В них производится финальный отбор тепла и осуществляется накопление и дожигание газообразных продуктов, которые не сгорели в самом агрегате.

В моделях с водяными контурами экономайзеры особо не нужны, так как обогрев здесь осуществляется с помощью батарей отопления.

Принцип работы печи Булерьян очень простой. Так как она представляет собой самый обыкновенный пиролизный агрегат, сгорание топлива осуществляется при минимальном доступе кислорода в основную камеру – за это отвечает дроссельная заслонка на загрузочной дверце. Максимальное выделение тепла производится в камере дожигания, где догорают продукты сгорания, образующиеся в первой камере. Получившееся тепло выделяется в обогреваемые помещения.

Если обычная печь типа буржуйки греет за счет теплового излучения от своего корпуса, то Булерьян без водяного контура греет за счет конвекции. Здесь используются трубы достаточно большого диаметра, полностью охватывающие камеру сгорания. Проходящий через них воздух нагревается до температуры +100-120 градусов и попадает в комнаты. Такая схема обеспечивает очень быстрый прогрев помещений.

Особенности печей Булерьян без водяных контуров:

Именно специальные металлические трубы, окружающие топочную камеру, обуславливают такой необычный внешний вид и высокий КПД печи.

• Высокий КПД – он достигает 80%;
• Возможность обогрева сразу нескольких комнат – для этого организуются воздуховоды с разводкой по помещениям;
• Оригинальная конструкция с интересным промышленным дизайном;
• Оперативный прогрев за счет мощного эффекта конвекции;
• Небольшая температура корпуса в процессе работы – обеспечивает безопасную эксплуатацию.

Печи Булерьян изготавливаются многими производителями. Они обладают незначительными конструкционными отличиями, но в целом устроены примерно одинаково.

Облагораживание и модернизация отопительного прибора

Готовая конструкция успешно применяется для обогрева небольшого помещения. Отопительная готовая печь имеет не совсем привлекательный вид, поэтому ее часто применяют для хозяйственных построек.

Разводка тепла по комнатам дома

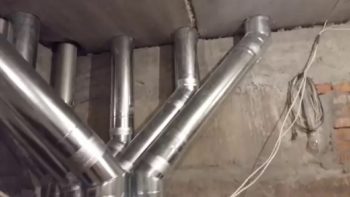

Для отопления целого дома используют гофрированные трубы, которые подключаются к тепловым обменникам. Проем облагораживается декоративной решеткой. Выполнять разводку рекомендуется на этапе планирования и выполнения чертежей.

Во всех комнатах в стенах нужно проделать специальные каналы, которые будут подавать теплый воздух. Можно установить калориферную печь в подвале, а воздуховоды проводить через пол во всех помещениях. Конструкция буллера подлежит усовершенствованию. Во всех камерах монтируются коллекторы. Они обеспечат своевременное и быстрое распределение воздуха.

Разводка труб с подвального помещенияВоздушное отопление в доме

Улучшение внешнего вида агрегата при помощи кирпичной или каменной кладки

Можно сделать обкладку печи при помощи кирпича. Такой способ обладает огромным количеством преимуществ:

• улучшение внешнего вида печи;
• обеспечение безопасности во время эксплуатации;
• увеличение показателей теплоемкости.

Можно сделать булерьян, который стилизован под русскую печь или камин. Владельцы домов имеют возможность воплотить в жизнь разные дизайнерские задумки и решения. Она может быть полукруглой или квадратной. Кирпичную кладку делают максимально близко к корпусу.

Стилизация Булерьян под русскую печьОбычный вариант установки без декорирования

Переделка буржуйки под жидкое топливо

Можно переделать конструкцию для использования жидкого топлива, автомобильного масла. Такая конструкция не может эксплуатироваться в жилых помещениях. Печь на жидком топливе идеально подойдет для гаража, подсобного помещения.

Для перевода булерьяна нужно выполнить следующие действия:

• емкость для масла устанавливается на незначительном возвышении;
• шланг для подачи топлива протягивается к конструкции;
• в топочной двери вырезается отверстие, которое предназначено для трубки и присоединения регулировочного крана.

Чтобы применять машинное отработанное масло, необходимо обеспечить тягу, регулировку горючего. Можно установить самодельную горелку.

Монтаж под использование жидкого топлива

Установка водяного контура

Чтобы закольцевать все теплообменники можно изготовить печь из листовой стали. В результате получается конструкция правильной формы цилиндра. В верхней части подключается еще один цилиндр. Его применяют в качестве водяной рубашки.

Нижняя часть печи прогревается незначительно. Именно поэтому печь смещается вниз. Для максимального использования тепла проводится дополнительный контур на выход дымового канала.

Печь с водяной рубашкой

Особенности конструкции и принцип работы

От обычной «буржуйки» буллер-бренеран отличается следующим:

1. Топку охватывают изогнутые вертикальные трубы, в которых нагревается воздух. Благодаря такому решению, печь очень эффективно отапливает помещение, а её корпус при этом остаётся сравнительно холодным.
2. Поддувало выполнено в виде врезанного в топочную дверцу патрубка и снабжено заслонкой (дросселем), посредством которой можно регулировать мощность печи.
3. Верхняя четверть топки отделена пластиной с отверстиями. Это пространство играет роль камеры дожигания древесного (пиролизного) газа, который образуется при высокотемпературном распаде органических молекул.

Аксонометрический разрез и спецификация

Заметим, что Булерьян и подобные ей печи не являются газогенераторными (пиролизными) в полном смысле этого слова. В настоящем пиролизном теплогенераторе создаются более высокие температуры, а воздух подаётся принудительно. Создатели буллера стремились упростить его конструкцию, вследствие чего пиролиз в ней проходит вяло и не в полном объёме. Такой режим принято называть частичной газогенерацией.

Упомянутая выше перегородка не доходит до передней стенки печи на 20–25% длины топки. Благодаря этому, основной поток дымовых газов по пути в камеру дожигания отклоняется в переднюю часть печи. Таким образом, Булерьян относится к печам с передним горением, которые превосходят классические в удобстве управления.

Дымоотводящий канал начинается горизонтальным участком, имеющим длину 0,8–1 м. Этот элемент как бы придерживает тягу, позволяя большей части дымовых газов сгореть в топке.

Шиберная заслонка, установленная в начале вертикального участка дымохода, имеет вырез размером в 25% всей площади, благодаря которому она ни при каких обстоятельствах не может быть закрыта наглухо. Таким образом, риск отравления людей угарным газом полностью исключается.

Посредством шиберной заслонки регулируется режим работы агрегата:

• при растопке (режим пламени) она полностью открывается;
• при переходе в режим длительного горения (тление) – закрывается.

Жар в топке немного успокаивается, а тем временем газы в дымоходе остывают и его работа возобновляется. Восстанавливается тяга, жар в топке снова усиливается, образование дымовых газов становится более интенсивным, они снова вспыхивают в экономайзере и топка опять притухает. В режиме длительного горения этот цикл повторяется постоянно.

О батареях труб

При тепловой мощности до 20-25 кВт трубы в батареях выполняют в виде технологически простых полукружий, как слева на рис. При этом диаметр труб 60-100 мм, а их количество – по 3-4 на батарею.

Печи булерьян малой и большой мощности

При большей тепловой мощности увеличивать диаметр труб пропорционально нельзя, из-за малой теплопроводности воздуха упадет КПД. Нужно увеличивать «трубность» батарей. Но при батареях из 6 и более труб КПД также падает, тут уже сказывается закон квадрата-куба в применении к закладке топлива.

До мощности в 100-120 кВт конструкторы выходят из положения, выполняя трубы изогнутыми в виде дуг синусоид и слегка наклоненными вершиной дуги вниз. Топка в разрезе при этом приобретает каплевидное или яйцевидное сечение, как справа на рис. При еще большей мощности требуется уже компьютерное моделирование булерьяна с оптимизацией, и положительный результат долгой, сложной и дорогой работы не гарантирован.
