Устройство шуруповёрта и ремонт своими руками

Полезные советы по эксплуатации

Познакомимся с некоторыми полезными советами по эксплуатации как обычных шуруповертов, так и таких инструментов, как дрель-шуруповерт, используя которые вы сможете пользоваться своими инструментами долго и качественно:

• если собираетесь присоединить или извлечь аккумулятор, обязательно выключите шуруповерт;
• во время работы не допускайте перегревания инструмента, и при малейших признаках делайте перерывы в работе;
• если вы применяете шуруповерт на высоких оборотах, то после этого рекомендуется прокрутить его на холостых, пока он не остынет;
• при потере сети требуется замена провода или шнура зарядного устройства;
• нельзя использовать его под дождем, снегом или в любой другой влажной среде.

При использовании дрели-шуруповерта:

• обязательно убедитесь в том, что все части прибора исправны;
• если вы долго не использовали инструмент, рекомендуется зарядить батарею, так как даже в неработающем состоянии аккумулятор разряжается;
• при самой процедуре сверления будьте уверены в том, что не проходит нигде электрический кабель, различные трубы и так далее;
• так же, как и при использовании обычного шуруповерта, старайтесь избегать попадания влаги на корпус прибора;
• при первом использовании аккумулятор необходимо заряжать не менее 12 часов;
• при непосредственном использовании избегайте часто тормозить работу прибора, иначе можете испортить аккумуляторную батарею.

Не забывайте про некоторые особенности хранения шуруповерта. Во время хранения отсоедините аккумулятор от прибора, рекомендуется хранить эти составные части по отдельности. После того как аккумулятор будет извлечен, его надо поставить на зарядку. Не забывайте, что при длительном отсутствии эксплуатации аккумуляторы могут разряжаться, поэтому периодически его рекомендуется заряжать.

Шуруповерт имеет редуктор, который требует того, чтобы его смазывали. Периодичность данной процедуры зависит от того, что за модель используется, и как часто вы им пользуетесь. Предупреждением о том, что прибор необходимо смазать, будет появления характерного неприятного надрывного звука, или же тяжелое вращение патрона. Для смазки хорошо подойдут силиконовая или тефлоновая смазка, «Литол» или Mannol.

О том, как правильно работать с шуруповертом, смотрите в видео ниже.

Быстрозажимной патрон «Макита»

Таковой патрон применяется для зажима биты с цилиндрическим хвостовиком. Такой патрон отличает легкость установки. Он устанавливается практически одним движением руки. Применяется для сверл поперечником от 1-го до 10 мм. Это подвижный элемент конструкции в инструменте, потому он нередко ломается. Чтоб его разобрать, требуется прочесть советы, описанные сначала статьи, по разборке патрона с помощью шестигранного ключа и крестовой отвертки. Стоимость этого изделия составляет около 20 у. е.

Материал данной статьи вышел большим. Тут мы обрисовали нашему клиенту остается вероятные задачи, возникающие при эксплуатации шуруповертов конторы «Макита», поведали, как их убрать своими руками, раздельно побеседовали о различных конструктивных элементах, составляющих базу хоть какого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Возлагаем надежды, что информация будет для вас полезной.

Читать также: Рдв регуляторы давления воды

Проблемы с кнопкой

Поломка кнопки включения может привести к возможным нарушениям в работе инструмента:

• появление самохода;
• не удается включить шуруповерт;
• нестабильная работа прибора.

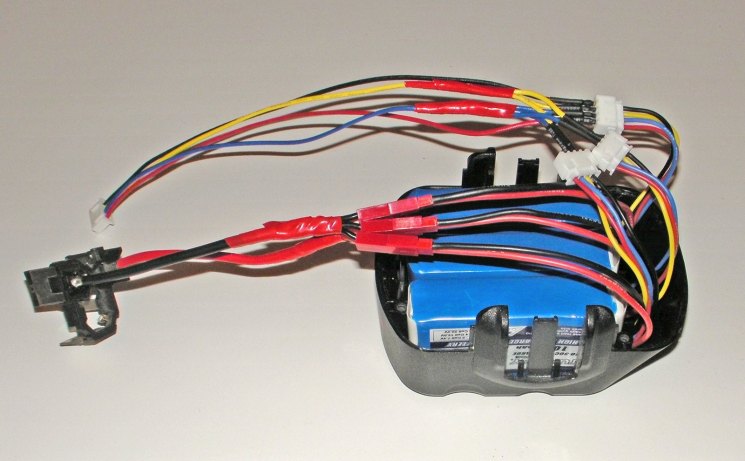

Имеется два провода, которые идут от кнопки к контактам аккумулятора, и еще два по направлению к двигателю. При имеющемся транзисторе, подключение производится с помощью трех проводов. Необходимо убедиться, что проблема заключается именно в кнопке:

1. Подключите аккумуляторную батарею. Зажмите кнопку с тестером, после чего проведите замер напряжения на ее выходе, где оно должно отсутствовать.
2. Снимите батарею и проведите извлечение верхнего провода двигателя из корпуса кнопки.
3. Проведите подключение двигателя напрямую к батарее. Чтобы это сделать, два провода достаточной длины требуется подсоединить к контактам батареи. Другие два конца необходимо подсоеденить к корпусу двигателя, а также к проводу, вставленному в кнопку. Если двигатель работает, то кнопка сломана.

Алгоритм действий при ремонте кнопки:

1. Провода, которые направляются от кнопки, не нужно отпаивать. Аккуратно, чтобы не было повреждено основание, нужно снять нажимную часть кнопки, не попадающую во внутрь корпуса. Данную манипуляцию необходимо делать очень медленно, без резких движений.
2. Снять защитную крышку. Для этого рекомендуется взять нож и плоскую отвертку. Нужно поддеть и освободить все защелки, вытащить первый элемент и снять крышку отсека включения. При слегка обгоревших контактах требуется провести их очистку. Если же они сгорели вовсе, то лучше провести замену кнопки. Ее можно приобрести в комплекте с проводами.
3. Если контакты целые, нужно придерживать пружину и аккуратно извлечь механизм включения. Осмотреть все внутри. Как вариант, при низком качестве металла могли стереться контактные площадки и на них могла осесть пыль. В результате этого диэлектрические поверхности начали проводить электрический ток. Это является одной из распространенных причин самопроизвольной работы инструмента. Второй причиной можно выделить транзистор, который вышел из строя. Чтобы это проверить необходимо удалить металлическую пыль при помощи смоченной в спирту ваты. После, контакты можно очистить с помощью ножа, но не наждачной бумаги, так как она может повредить поверхность. Далее нужно собрать все в обратном порядке, заменить сгоревший транзистор и включить прибор.

Устройство и технические характеристики

Несмотря на большой модельный ряд приборов с наличием большого количества дополнительных функций, схема конструкции и принцип работы у всех шуруповертов примерно одинаков. Отличия, безусловно, есть, однако они имеют гораздо большее значение для мастеров ремонтного сервиса, нежели для рядового потребителя.

В базовый состав классического шуруповерта входят следующие узлы:

• высокопрочный корпус с размещенными на нем кнопками управления;
• электродвигатель, преобразующий электрическую энергию в крутящий момент;

• редуктор, передающий вращение от электродвигателя к шпинделю и изготовленный из технического пластика либо металла;
• патрон, надежно фиксирующий рабочий инструмент;
• провод питания, соединяющий прибор с источником электроэнергии напряжением 220 В.

Одной из главных технических характеристик электрошуруповерта является его мощность. У большинства бытовых моделей она не превышает 500 Вт, однако в более «серьезных» инструментах достигает 900 Вт и более. Управление прибором осуществляется посредством кнопки пуска и реверсного переключателя. При включении реверса происходит изменение полярности питания, и двигатель начинает крутиться в обратную сторону. Это позволяет выкручивать закрученные ранее метизы.

Редуктор, как правило, имеет две скорости вращения. На низкой, составляющей всего 450 об. /мин., осуществляется вкручивание или выкручивание шурупов и саморезов, а на более высокой, достигающей 1400 оборотов, – сверление деревянных, пластиковых и даже металлических поверхностей. Благодаря высокой скорости вращения мощный шуруповерт может работать не только в качестве электроотвертки, но и заменять собой электродрель.

От этого значения целиком зависит вид материала, с которым способен работать шуруповерт. В обычных бытовых моделях этот показатель редко бывает выше 15 Н*м, в то время как у профессиональных аппаратов может достигать 130 Н*м. Таким образом, приборы для дома предназначены преимущественно для закручивания коротких шурупов и саморезов, а при помощи профессионального устройства можно затянуть длинные и толстые дюбеля и анкеры.

Описание, общая информация

производит разные электроинструменты, посреди которых считаются шуруповерты. Свою историю компания начала начиная с XX века, и до настоящего времени она продолжает веселить потребителей своими продуктами качественной работы. Необходимо рассмотреть общие черты и свойства моделей этой конторы.

Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для разных моделей составляет около 2300 об/мин, что является хорошим показателем, сравнительно с остальными марками. Вес большинства моделей инструментов лежит во время 1,5 кг. Его малая масса гласит что же на самом деле, что таким инвентарем будет комфортабельно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Раздельно стоит выделить вид ручки для удержания на весу этих инструментов. Вы, они делаются обрезиненными, поэтому их комфортно держать в кисти, соответственно, процесс работы проходит намного легче.

Читать также: Smd диоды шоттки маркировка

Недочетом этих шуруповертов является мощная вибрация ручки во время работы, также их недолговечные батареи

Уже сегодня, стоимость на продукцию этой конторы является достаточно высочайшей, что важно для российского потребителя

Кнопка шуруповерта: причины неисправности

Пусковая клавиша – еще одна уязвимая часть тематического электроинструмента. Кнопка может грешить:

• Болтающимся ходом;
• Отсутствием включения;
• Нестабильной подачей хода.

Ремонт кнопки шуруповерта своими руками требует разбора соответствующего пускового элемента. При вскрытии можно заметить, что одна пара проводов соединяет кнопку с батареей, другая – с электромотором. При наличии транзистора пара проводов дополняется третьей жилой.

Чтобы понять, работает пусковая клавиша или нет, надо подключить аккумулятор к устройству и определить тестером напряжение на выходе кнопки. Отсутствие напряжения говорит о неисправности кнопки.

Также пуск может не работать из-за обрыва проводов. Тогда приходится разбирать корпус шуруповерта, подключать электромотор к аккумулятору напрямую через другие провода. Если устройство заработало, то все дело в проводке кнопки.

“Для справки. Менять провода в механизме включения-выключения шуруповерта трудно. Поэтому неисправную кнопку лучше заменять новой, которая продается вместе с проводами.

Также проблема может заключаться в обгоревших контактах. Они обновляются путем прочистки ластиком. Пыль и разложения стоит протирать ватой, смоченной спиртом”

Топ 6 лучших аккумуляторных шуруповертов

Прежде, чем купить шуруповерт аккумуляторный в Украине, важно разобраться, какие именно модели устройств можно найти на современном рынке. Мы собрали для вас 6 самых популярных инструментов, которые идеально подходят для бытовых задач

Аккумуляторный шуруповерт Зенит ЗША-12 М Li

Узнать актуальную цену

Классический шуруповерт, который подходит для создания крепежа, выкручивания болтов, сверления в таких материалах, как древесина, металл, кирпич и т.д.

Плюсы и минусы

в комплект входят все необходимые детали для работы; подсветка, которая позволяет выполнять работу при плохом освещении удобная ручка с резиновой вставкой препятствует скольжению инструмента во время работы возможность устанавливать скорость для шуруповерта

небольшая мощность батарея быстро разряжается

Аккумуляторный шуруповерт Makita DF457DWE

Узнать актуальную цену

Дрель-шуруповерт, которая подходит как для бытовых, так и для строительных работ.

Плюсы и минусы

точное сверление надежное завинчивание саморезов компактные габариты корпуса эргономичная ручка с прорезиненной рукояткой наличие защиты от перегрева, перепада напряжения, перегрузки и т.д. защита от пыли работать с инструментом можно одной рукой благодаря инновационному патрону

высокая стоимость заряда хватает не надолго

Аккумуляторная дрель-шуруповерт Bosch Professional GSR 120-LI

Узнать актуальную цену

Дрель-шуруповерт с полным набором (11 бит, 12 сверл).

Плюсы и минусы

возможность выполнять работу в труднодоступных местах подходит для строительных работ небольшой вес износостойкость насадки можно менять одной рукой при производстве аккумулятора использовалась уникальная технология бренда эргономическая ручка с резиновыми вставками против скольжения и для удобства выполнения работы

отсутствие индикация разряда батареи

Аккумуляторный шуруповерт ТехАС ТА-01-159

Узнать актуальную цену

Современный шуруповерт, который может использоваться для откручивания, затягивания и сверления.

Плюсы и минусы

компактные габариты небольшой вес, который позволяет использовать шуруповерт всего одной рукой возможность осуществлять работу в труднодоступных местах эргономичная ручка с резиновыми вставками предотвращает скольжение инструмента

при резком нажатии кнопки ускорение происходит сильным рывком, при этом в отверстиях можно наблюдать искрение

Аккумуляторный шуруповерт Metabo PowerMaxx BS Basic

Узнать актуальную цену

Инновационная версия самого популярного шуруповерта компании.

Плюсы и минусы

компактные размеры сочетании с высокой производительностью эргономичная ручка для удобного использования небольшой вес (новая модель легче предыдущего шуруповерта на 12%) наличие специального крючка, закрепляющего устройство на пояс защита от перепада напряжения и перегрева гарантия 3 года

не обнаружены

Аккумуляторная дрель-шуруповерт Daewoo DAA 1220Li

Узнать актуальную цену

Надежное и долговечное устройство, созданное для закручивания и выкручивания саморезов, а также для сверления отверстий в таких материалах, как керамика, дерево, металл, полимеры.

Плюсы и минусы

Наличие индикатора, который показывает уровень заряда батареи Защита аккумулятора от перегрева, перенапряжения, короткого замыкания Контроль температуры В набор входят два аккумулятора Удобная рукоятка с прорезиненными эргономичными вставками Подсветка, позволяющая работать с аккумуляторным шуруповертом при недостаточном освещении Противоударный и износостойкий корпус В комплект входят все необходимые детали

Некоторые биты и сверла, входящие в комплект, не отличаются хорошим качеством. Поэтому лучше купить их отдельно

Чем отличается гайковерт от шуруповерта. Отличие шуруповерта от гайковерта Выбор инструмента по производителю

– это ручной электроинструмент. Он предназначен для более быстрого и удобного закручивания разнообразного крепежа. Винтовёрт относится к числу специализированных инструментов. Его главный конкурент, аккумуляторная дрель-шуруповёрт , напротив, считается универсальным инструментом. Разница между ними в том, что цилиндрический патрон дрели способен удержать и кончик сверла (цилиндрической формы), и хвостовик бит (шестигранной формы). Винтовёрт оснащён исключительно шестигранными гнёздами. Именно из-за многофункциональности аккумуляторная дрель используется гораздо чаще. Производители специально предусмотрели в ней два скоростных режима: большой (сверление) и малый (закручивание крепежа). Как известно, малая скорость создаёт большой крутящий момент. Винтовёрт гораздо менее функционален. Для домашнего пользования лучше предпочесть дрель – как-никак она сочетает в себе функции и дрели, и винтовёрта. Задуматься о приобретении винтовёрта следует в том случае, если приходится регулярно сталкиваться с крепежом.

Существуют две основных разновидности винтовёртов – аккумуляторные и сетевые .

Аккумулятор: скорость и компактность

Аккумуляторный винтовёрт отличается небольшими размерами. Его конструкция имеет много общего с аккумуляторной дрелью. Аккумулятор винтовёрта размещается внизу рукоятки. Одновременно он выполняет опорную функцию. Многие модели оснащены специальной муфтой, которая регулирует максимальный момент затяжки.

Для работы с крепежом небольшого размера или в тесном пространстве создана аккумуляторная отвёртка, разновидность винтовёрта. Её главные отличия заключается в меньших габаритах. Мощность аккумуляторной отвёртки тоже невелика. Её главными преимуществами считаются компактность и высокая скорость завинчивания крепежа.

И аккумуляторные отвёртки, и аккумуляторные винтовёрты применимы в промышленном производстве, так и в домашних хозяйствах. Неудивительно, что инструменты, оснащённые аккумулятором, оказались гораздо популярнее своих сетевых аналогов.

Питание от сети: мощность и надёжность

Сетевой винтовёрт получает питание от сети. Внешне он почти не отличим от сетевой дрели. Так же, как и аккумуляторный аналог, он предназначен исключительно для работы с крепежом. Если аккумуляторным винтовёртом можно пользоваться и в быту, и на производстве, то винтовёрт сетевой предназначен только для профессионалов . Он рассчитан на долговременную бесперебойную работу. Ни в одном домашнем хозяйстве нет необходимости ежедневно закручивать множество элементов крепежа. Часть сетевых моделей выпускается без муфт, регулирующих момент затяжки.

Во время работы нередко встречаются сложные ситуации, когда использование одного лишь гаечного ключа становится явно недостаточным. Тогда приходится брать в руки специальные инструменты: они помогают в работе с деталями, у которых имеется резьба. Среди них можно выделить шуруповерт и гайковерт. Эти технические приспособления служат для одной цели – ускорению работ, связанных с большим количеством применяемых гаек, болтов и шурупов. При этом, несмотря на схожесть решаемых задач, у них наблюдается и ряд существенных отличий. Узнать об этом и о том, каким из инструментов лучше пользоваться, можно будет из приведенного ниже обзора.

Шуруповерт – это электрический инструмент, основное предназначение которого состоит в проведении работ по вкручиванию или выкручиванию различных шурупов, болтов и саморезов. Можно только представить, сколько уйдет времени на то, чтобы вкрутить несколько сотен шурупов вручную при сборке, например, обычного встроенного шкафа для вещей или полок для инструментов. С использованием этого приспособления вся работа займет считанные минуты. Кроме того, у данного электроинструмента имеются и некоторые другие дополнительные возможности:

• использование в качестве беспроводной дрели;
• замена при помощи специальных насадок обычных шестигранных ключей;
• функция подсветки в условиях недостаточной видимости.

Электрический шуруповерт удобен и тем, что может вкручивать шурупы на заданную глубину. Поэтому все головки шурупов будут располагаться в одной плоскости, что придаст работе красивый и законченный вид.

Устройство шуруповерта

Все шуруповерты имеют практически одинаковую конструкцию. Для их изготовления используются следующие функциональные узлы:

• кнопки включения/отключения («Пуск»);
• широтно-импульсные регуляторы;
• электродвигатели;
• транзисторы;
• планетарные редукторы.

Прочный и эстетичный корпус позволяет надежно закрепить каждый компонент устройства. На нем расположена прорезиненная рукоятка, регулятор (кнопка управления) и разъем для подключения аккумуляторной батареи. Источник питания для шуруповертов — аккумуляторная батарея с различной мощностью в пределах от 9 до 18 В. При этом у шуруповертов, работающих от сети в 220 В, аккумулятор отсутствует.

Электродвигатель. Является основным элементом устройства. В данном инструменте, как правило, применяют однофазные коллекторные двигатели постоянного тока. Они характеризуются надежностью, простотой производства и обслуживания. Конструкция такого двигателя следующая: корпус, на котором расположены магниты, якорь и щетки.

Работа электрического двигателя осуществляется за счет постоянного тока, который поступает от электросети или аккумулятора. Двигатель имеет цилиндрическую форму, в нем расположен якорь, состоящий из щеток и магнитов. Данная электрическая схема предусматривает перенаправление питающих потоков напряжения на узел со щетками. Изменяя питаемую полярность, напряжение способствует реверсивному движению мотора.

Кнопка «Пуск». Посредством данной клавиши выполняется запуск шуруповерта. Она необходима для включения цепочки питания в электрическом двигателе. При нажатии на кнопку, цепь питания в двигателе начинает замыкаться контактами, что приводит к возникновению максимальной мощности. Благодаря ней также контролируется частота оборотов для подбора оптимальной скорости вращения. Более мощное нажатие позволяет увеличивать количество оборотов. То есть, при более интенсивном нажатии, увеличивается число оборотов двигателя, а при сниженном нажатии мощность ослабевает.

Реверс. Функция переключателя реверса заключается в осуществлении операций смены вращения двигателей шуруповертов. Удобство этого функционала заключается в возможности не то только закручивать шурупы, но и выкручивать их.

Регулятор усилий. позволяет устанавливать значение с какой скоростью должна выполняться затяжка шурупов. Актуальные модели предусматривают 16-ступенчатую регулируемую градацию, позволяющую максимально точно и удобно определять затяжную скорость, которая необходима при работе с различными материалами.

Планетарный редуктор. Также относят к важным элементам электроинструмента. Они преобразовывают движения от высокочастотных колебаний электродвигательных валов в низкие частоты на патронных валах.  Зачастую для изготовления подобных деталей используется износоустойчивый металл или пластик. У многих шуруповертов присутствуют в наличии двухскоростные редукторы. Так, например, чтобы закрутить саморез необходимо использовать первую скорость. Для сверления древесного, пластмассового или металлического основания следуют использовать вторую скорость.

Стоит отметить, что для изготовления шуруповертов используются планетарные и классические виды редукторов. Последние достаточно редко применяются, в связи с этим особое значение стоит уделить именно планетарному типу. Составные части планетарного редуктора:

• кольцевая шестерня;
• солнечная шестерня, которая крепится на вал двигателя;
• сателлиты и водило (их число определятся количеством ступеней: могут быть 2-х и 3-х ступенчатые).

По принципу действия данный функциональный элемент достаточно прост. Работа солнечной шестерни осуществляется за счет того, что вал якоря приводит ее в движение. Посредством зубьев шестерни начинают вращаться сателлиты, передающие импульс водилу. Двухступенчатые редуктора валов патрона соединяются со вторым водилом, при трехступенчатых передачах – с третьим.

Патрон. Крепление данного элемента осуществляется к разъему выходного вала редуктора. Он оснащен тремя прижимными кулачками, позволяющими эффективно удерживать деталь.
