Биогазовая установка для частного дома своими руками: изучаем подробно

Механизм образования газа из органического сырья

Биогаз – это летучее вещество без цвета и какого-либо запаха, в котором содержится до 70% метана. По своим качественным показателям он приближается к традиционному виду топлива – природному газу. Отличается хорошей теплотворной способностью, 1м3 биогаза выделяет столько тепла, сколько получается при сгорании полутора килограмм угля.

Образованию биогаза мы обязаны анаэробным бактериям, которые активно трудятся над разложением органического сырья, в качестве которого используются навоз сельскохозяйственных животных, птичий помет, отходы любых растений.

Для активизации процесса необходимо создать благоприятные условия для жизнедеятельности бактерий. Они должны быть схожи с теми, в которых микроорганизмы развиваются в естественном резервуаре – в желудке животных, где тепло и отсутствует кислород.

Собственно, это и есть два основных условия, способствующих чудесному превращению гниющей навозной массы в экологически чистое топливо и ценные удобрения.

Для получения биогаза нужен герметичный реактор без доступа воздуха, где будет происходить процесс брожения навоза и разложения его на составляющие:

метан (до 70%);

углекислый газ (примерно 30%);

другие газообразные вещества (1-2%).

Образовавшиеся газы поднимаются кверху емкости, откуда их затем выкачивают, а вниз оседает остаточный продукт – высококачественное органическое удобрение, сохранившее в результате обработки все ценные вещества, имеющиеся в навозе – азот и фосфор, и потерявшее значительную часть патогенных микроорганизмов.

Второе важное условие для эффективного разложения навоза и образования биогаза – соблюдение температурного режима. Бактерии, принимающие участие в процессе, активизируются при температуре от +30 градусов. Причем в навозе содержится два вида бактерий:

Причем в навозе содержится два вида бактерий:

мезофильные. Их жизнедеятельность происходит при температуре +30 – +40 градусов;

термофильные. Для их размножения необходимо соблюсти температурный режим +50 (+60) градусов.

Время переработки сырья в установках первого типа зависит от состава смеси и составляет от 12 до 30 суток. При этом 1 литр полезной площади реактора дает 2 л биотоплива.  При использовании установок второго типа время выработки конечного продукта сокращается до трех дней, а количество биогаза возрастает до 4,5 л.

Несмотря на то, что эффективность термофильных установок в десятки раз выше, применяются они гораздо реже, поскольку поддержание высоких температур в реакторе связано с большими расходами.

Обслуживание и содержание установок мезофильного типа дешевле, поэтому большинство фермерских хозяйств для получения биогаза используют именно их.

Инструкция по самостоятельному строительству

Если нет опыта в сборке сложных систем, имеет смысл подобрать в сети или разработать самый простой чертеж биогазовой установки для частного дома.

Чем проще конструкция, тем она надежнее и долговечнее. Позже, когда появятся навыки строительства и обращения с системой, можно будет переделать оборудование или смонтировать дополнительную установку.

В дорогих конструкциях промышленного производства предусмотрены системы перемешивания биомассы, автоматического подогрева, очистки газа и т.д. Бытовое оборудование не так сложно. Лучше собрать простую установку, а потом добавить элементы, в которых возникнет необходимость (+)

При расчете объема ферментатора стоит ориентироваться на 5 м.куб. Такая установка позволяет получить количество газа, необходимое для обогрева частного дома площадью 50 м.кв., если в качестве источника тепла используют газовый котел или печь. Это усредненный показатель, т.к. калорийность биогаза обычно не выше 6000 ккал/м.куб.

Чтобы процесс ферментации протекал более-менее стабильно, нужно добиться правильного температурного режима. Для этого биореактор устанавливают в земляной яме или заранее продумывают надежную теплоизоляцию. Постоянный подогрев субстрата можно обеспечить, если под основание ферментатора подвести трубу водяного отопления

Строительство биогазовой установки можно разделить на несколько этапов.

Этап 1: подготовка ямы под биореактор

Практически вся биогазовая установка находится под землей, поэтому многое зависит от того, как была вырыта и отделана яма. Есть несколько вариантов укрепления стенок и герметизации ямы – пластик, бетон, полимерные кольца.

От подготовки стен и днища биореактора зависит интенсивность брожения субстрата и выход газа, поэтому яму тщательно укрепляют, утепляют и герметизируют. Это самый сложный и трудоемкий этап работ

Оптимальное решение – покупка готовых полимерных колец с глухим дном. Они обойдутся дороже подручных материалов, зато не потребуется дополнительная герметизация. Полимеры чувствительны к механическим нагрузкам, зато не боятся влаги и химически агрессивных веществ. Они не подлежат ремонту, но при необходимости их легко будет заменить.

Этап 2: обустройство газового дренажа

Покупка и монтаж специальных мешалок для биогазовых установок – дорогое удовольствие. Систему можно удешевить, обустроив газовый дренаж. Он представляет собой вертикально установленные полимерные канализационные трубы, в которых проделано множество отверстий.

Для газового дренажа можно выбрать металлические или полимерные трубы. Первые прочнее, а вторые устойчивее к химическим воздействиям. Лучше отдать предпочтение полимерам, т.к. металл быстро проржавеет и сгниет

При расчете длины труб дренажа следует ориентироваться на запланированную глубину заполнения биореактора. Верхние части труб должны быть выше этого уровня.

Этап 3: обустройство изоляционного слоя

В готовый биореактор можно сразу загрузить субстрат. Его накрывают пленкой, чтобы выделяющийся в процессе ферментации газ находился под небольшим давлением. Когда будет готов купол, это обеспечит нормальную подачу биометана по отводящей трубе.

Этап 4: монтаж купола и труб

Завершающий этап сборки простейшей биогазовой установки – это монтаж купольной верхней части. В самой высокой точке купола устанавливают газоотводящую трубу и протягивают ее к газгольдеру.

Свободное пространство биореактора в какой-то мере выполняет функции хранилища газа, однако этого недостаточно для безопасной работы установки. Газ должен потребляться постоянно, иначе возможен взрыв от избыточного давления под куполом

Емкость биореактора закрывают плотной крышкой. Чтобы предотвратить смешивание биометана с воздухом, обустраивают гидрозатвор. Также он служит для очистки газа. Нужно предусмотреть спусковой клапан, который сработает, если давление в ферментаторе будет слишком высоким.

Конструкция типичной биогазовой установки

Биогазовая установка

Основными компонентами полноценной биогазовой системы являются:

• реактор;
• система подачи перегноя;
• мешалки;
• автоматизированная система подогрева биомассы;
• газгольдер;
• сепаратор;
• защитная часть.

Бытовая установка будет иметь несколько упрощенную конструкцию, однако, для полноты восприятия вам предлагается ознакомиться с описанием всех перечисленных элементов.

Биогазовые установки

Реактор

Данная часть установки обычно собирается из нержавейки либо бетона. Внешне реактор похож на большую герметичную емкость, сверху которой установлен купол, обычно имеющий шаровидную форму.

В настоящее время наибольшей популярностью пользуются реакторы с разборной конструкции, выполненные с применением инновационных технологий. Такой реактор можно с легкостью собрать своими руками с минимальными временными затратами. В случае необходимости он настолько же легко разбирается и перевозится в другое место.

Сталь удобна тем, что в ней можно без лишних усилий создавать отверстия для подключения других элементов системы. Бетон же превосходит сталь по показателям прочности и долговечности.

Система подачи биомассы

Эта часть установки включает в свой состав бункер для приема отходов, подводящий трубопровод для подачи воды и шнековый насос, предназначенный для отправки перегноя в реактор.

Для загрузки сухого компонента в бункер используется фронтальный погрузчик. В домашних условиях с этой задачей можно справиться без погрузчика, используя различные подручные средства, к примеру, лопаты.

В бункере происходит увлажнение смеси до полужидкого состояния. После достижения нужного уровня увлажнения шнек переводит полужидкую массу в нижний отсек реактора.

Мешалки

Брожение перегноя в реакторе должно происходить равномерно. Это одно из главнейших условий обеспечения интенсивного выделения биогаза из смеси. Именно для достижения максимально равномерного процесса брожения смеси конструкция типичной биогазовой установки включает в свой состав мешалки с электроприводами.

Существуют мешалки погружного и наклонного типа. Погружные механизмы могут опускаться в биомассу на требуемую глубину для обеспечения интенсивного и равномерного перемешивания субстрата. Обычно такие мешалки размещаются на мачте.

Монтаж наклонных мешалок выполняется на боковых поверхностях реактора. За вращение винта в ферментаторе отвечает электродвигатель.

Автоматизированная система подогрева

Для успешного получения биогаза температура внутри системы должна поддерживаться на уровне +35-+40 градусов. Для этого в конструкцию включаются автоматизированные системы подогрева.

Источником тепла в данном случае выступает водогрейный котел, в отдельных ситуациях применяются электрические отопительные агрегаты.

Газгольдер

Газгольдер

В этом элементе конструкции собирается биогаз. Чаще всего газгольдер размещают на крыше реактора.

Производство современных газгольдеров обычно выполняется с применением поливинилхлорида – материала, устойчивого к солнечному свету и разнообразным неблагоприятным природным явлениям.

Газгольдер

В некоторых ситуациях вместо обычного газгольдера применяют специальные мешки. Также эти приспособления позволяют временно увеличить объем запаса полученного биогаза.

Для изготовления газгольдер-мешков применяется специальный поливинилхлорид с эластичными свойствами, способный раздуваться по мере увеличения объема биогаза.

Сепаратор

Сепаратор

Эта часть системы отвечает за сушку отработанного перегноя и получение при необходимости высококачественных удобрений.

Простейший сепаратор состоит из шнека и сепараторной камеры. Камера выполнена в форме сита. Это позволяет разделять биомассу на твердый компонент и жидкую часть.

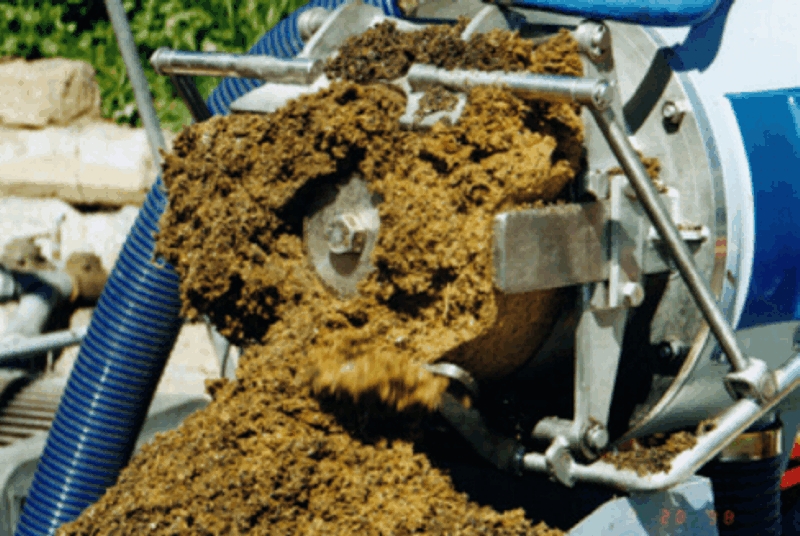

Прессо-шнековый сепаратор

Осушенный перегной отправляется в отгрузочный отсек. Жидкую часть система направляет обратно в приемную камеру. Здесь жидкость применяется для увлажнения нового исходного сырья.

Инструкция по самостоятельному строительству

Если нет опыта в сборке сложных систем, имеет смысл подобрать в сети или разработать самый простой чертеж биогазовой установки для частного дома.

Чем проще конструкция, тем она надежнее и долговечнее. Позже, когда появятся навыки строительства и обращения с системой, можно будет переделать оборудование или смонтировать дополнительную установку.

При расчете объема ферментатора стоит ориентироваться на 5 м.куб. Такая установка позволяет получить количество газа, необходимое для обогрева частного дома площадью 50 м.кв., если в качестве источника тепла используют газовый котел или печь.

Это усредненный показатель, т.к. калорийность биогаза обычно не выше 6000 ккал/м.куб.

Строительство биогазовой установки можно разделить на несколько этапов.

Этап 1 – подготовка ямы под биореактор

Практически вся биогазовая установка находится под землей, поэтому многое зависит от того, как была вырыта и отделана яма. Есть несколько вариантов укрепления стенок и герметизации ямы – пластик, бетон, полимерные кольца.

Оптимальное решение – покупка готовых полимерных колец с глухим дном. Они обойдутся дороже подручных материалов, зато не потребуется дополнительная герметизация. Полимеры чувствительны к механическим нагрузкам, зато не боятся влаги и химически агрессивных веществ. Они не подлежат ремонту, но при необходимости их легко будет заменить.

Этап 2 – обустройство газового дренажа

Покупка и монтаж специальных мешалок для биогазовых установок – дорогое удовольствие. Систему можно удешевить, обустроив газовый дренаж. Он представляет собой вертикально установленные полимерные канализационные трубы, в которых проделано множество отверстий.

При расчете длины труб дренажа следует ориентироваться на запланированную глубину заполнения биореактора. Верхние части труб должны быть выше этого уровня.

В готовый биореактор можно сразу загрузить субстрат. Его накрывают пленкой, чтобы выделяющийся в процессе ферментации газ находился под небольшим давлением. Когда будет готов купол, это обеспечит нормальную подачу биометана по отводящей трубе.

Этап 3 – монтаж купола и труб

Завершающий этап сборки простейшей биогазовой установки – это монтаж купольной верхней части. В самой высокой точке купола устанавливают газоотводящую трубу и протягивают ее к газгольдеру, без которого не обойтись.

Емкость биореактора закрывают плотной крышкой. Чтобы предотвратить смешивание биометана с воздухом, обустраивают гидрозатвор. Также он служит для очистки газа. Нужно предусмотреть спусковой клапан, который сработает, если давление в ферментаторе будет слишком высоким.

Более подробно отом, как сделать биогаз из навоза читайте  в этом материале.

Юридическое оформление

Согласовывать установку придется с СЭС, газовой инспекцией и пожарниками. Вам понадобятся:

• Технологическая схема установки.
• План размещения оборудования и составляющих с привязкой самой установки, местом установки теплового агрегата, места прокладки трубопроводов и энергомагистралей, подключения насоса. На схеме должны быть обозначены громоотвод и подъездные пути.
• Если установка будет находиться в помещении, то необходим также будет план вентиляции, которая будет обеспечивать не менее чем восьмикратный обмен всего воздуха в помещении.

Как видим, без бюрократии и тут не обойтись.

Имея источник энергии им грех не воспользоваться

Напоследок немного о производительности установки. В среднем за сутки биогазовая установка выдает объем газа в два раза превышающий полезный объем резервуара. То есть, 40 м3 навозной жижи дадут в сутки 80 м3 газа. Примерно 30% уйдет на обеспечение самого процесса (главная статья расходов — подогрев). Т.е. на выходе вы получите 56 м3 биогаза в день. Для покрытия потребностей семьи из трех человек и на отопление среднего по размерам дома требуется по статистике 10 м3. В чистом остатке у вас 46 м3 в день. И это при небольшой установке.

Технологии переработки навоза в удобрение

Сегодня в фермерских хозяйствах используют различные методы переработки испражнений животных.

1. Компостирование. Для изготовления компоста используют любые виды экскрементов (твердые, жидкие, с подстилкой и без) плюс наполнители природного типа. Например, резаная солома или торф с навозом перемешивается бульдозерами и помещается в бурты. Куча выкладывается слоями: первый – прошлогодний субстрат, второй – трава, ботва, негодные в употребление плоды овощей и фруктов, третий – слой свежих испражнений. Слои повторяют несколько раз, сверху кучу поливают водой и оставляют вылеживаться. Повышение температуры внутри бурта уничтожает глистов и сорняки, а вся масса постепенно перегнивает.

2. Вермикомпостирование — переработка навоза с использованием червей. При этом методе в пласты дополнительно подсыпают костную муку или золу для создания кислой среды для жизни червей. Впоследствии популяции червей вместе с перегноем попадают в удобряемую землю, что также повышает плодородность почвы.
3. Переработка навоза личинками мух. Сырье загружается в специальные биоустановки для переработки вместе с личинками мух. В результате этого процесса получают не только перегной, но и белковый корм.
4. Компостирование с применением гуматов (биодобавок органического происхождения) и глауконита (природный минерал). Добавление гуматов к слоям компоста значительно ускоряет процесс ферментации субстрата. Да и органическая ценность конечного продукта в результате применения повышается в несколько раз, что позволяет использовать меньший объем с сохранением желаемой эффективности. Дополнительное применение глауконита при переработке навоза обеспечивает лучшее обеззараживание и очистку сырья.
5. Настаивание. Данная система заключается в том, что жидкую часть испражнений помещают в специальный резервуар, где заливают водой из расчета один к одному. Раствор настаивают в течение недели, после чего используют для полива растений, но не в чистом виде, а в пропорциях: одна часть настоя на десять частей воды.
6. Получение биогаза, который выделяется в результате метанового разложения биомассы. Например, переработка коровьего навоза объемом около тонны может дать до 50 кубометров биогаза с содержанием метана до 60%. Этот газ впоследствии используется в качестве топлива.

Современные фермеры для утилизации экскрементов широко используют самые разнообразные препараты на основе селекций бактерий.  Такая биологическая добавка не только убыстряет процесс переработки исходного сырья, но и позволяет сохранить по-максимуму полезные вещества, а также снижает уровень неприятного запаха в хранилищах.

Виды биологических добавок с бактериями разных типов могут быть довольно разнообразными:

• для масс, уложенных в бурты;
• бактерии, способные жить без кислорода;
• бактерии для переработки свиного навоза, превращающие его в часть подстилки, которую требуется менять один раз в несколько лет.

Переработка навоза с помощью бактерий применяется довольно широко, поскольку этот метод можно назвать практически полностью безопасным и экономичным.

Существующие способы утилизации позволяют получать из фекалий животных не только полезные удобрения. Например, из навоза свиней и коров уже давно успешно изготавливают топливные брикеты – полностью экологически чистое и безопасное топливо для различных отопительных систем. Однако подобные методы переработки в России используются не так широко, а основная часть утилизированного навоза применяется все-таки для нужд сельского хозяйства.

Что выгоднее – традиционная переработка навоза в удобрение или же применение современных способов утилизации, зависит уже от планов и возможностей конкретного фермерского хозяйства и наличия рынка сбыта для производимой продукции.

Система подогрева и теплоизоляция

Без подогрева перерабатываемой жижи размножаться будут психофильные бактерии. Процесс переработки в этом случае займет от 30 дней, а выход газа будет небольшим. Летом, при наличии теплоизоляции и предварительном подогреве загрузки возможен выход на температуры до 40 градусов, когда начинается развитие мезофильных бактерий, но зимой такая установка практически неработоспособна — процессы протекают очень вяло. При температуре ниже +5°C они практически замирают.

Зависимость сроков переработки навоза в биогаз от температуры

Чем греть и где расположить

Для получения лучших результатов используют подогрев. Наиболее рациональный — водяной подогрев от котла. Работать котел может на электричестве, твердом или жидком топливе, также можно запустить его на вырабатываемом биогазе. Максимальная температура, до которой требуется греть воду — +60°C. Более горячие трубы могут вызвать налипание на поверхность частиц, что приведет к снижению эффективности обогрева.

Можно использовать и прямой подогрев — вставить ТЭНы, но во-первых, сложно организовать перемешивание, во-вторых, на поверхности будет налипать субстрат, снижая теплоотдачу, ТЭНы будут быстро перегорать

Обогреваться биогазовая установка может с использованием стандартных радиаторов отопления, просто трубами, закрученными в змеевик, сварными регистрами. Трубы использовать лучше полимерные — металлопластиковые или полипропиленовые. Подходят также трубы из гофрированной нержавейки, их проще укладывать, особенно в цилиндрических вертикальных биореакторах, но гофрированная поверхность провоцирует налипание осадка, что не очень хорошо для теплоотдачи.

Чтобы снизить возможность осаждения частиц на греющих элементах, их располагают в зоне мешалки. Только при этом надо все спроектировать так, чтобы мешалка не могла задеть трубы. Часто кажется, что лучше нагреватели расположить снизу, но практика показала, что из-за осадка на дне такой обогрев неэффективен. Так что более рационально располагать нагреватели на стенках метатэнка биогазовой установки.

Способы водяного обогрева

По способу расположения труб обогрев может быть наружным или внутренним. При внутреннем расположении обогрев эффективен, но ремонт и обслуживание нагревателей невозможны без останова и откачки системы

Потому подбору материалов и качеству выполнения соединений уделяют особое внимание

Обогрев повышает производительность биогазовой установки и сокращает сроки переработки сырья

При наружном расположении обогревателей, требуется больше тепла (затраты на подогрев содержимого биогазовой установки намного выше), так как много тепла уходит на обогрев стенок. Зато система всегда доступна для ремонта, а прогрев более равномерный, так как греется среда от стенок. Еще один плюс такого решения — мешалки не могут повредить систему обогрева.

Чем утеплять

На дно котлована насыпается сначала выравнивающий слой песка, затем теплоизоляционный слой. Это может быть глина, перемешанная с соломой и керамзитом, шлаком. Все эти компоненты можно смешать, можно насыпать отдельными слоями. Их выравнивают в горизонт, устанавливают емкость биогазовой установки.

Бока биореактора можно утеплять современными материалами или классическими дедовскими методами. Из дедовских методов — обмазка глиной с соломой. Наносится в несколько слоев.

Для утепления биореакторов используют современные материалы

Из современных материалов можно использовать экструдированный пенополистирол высокой плотности, газобетонные блоки малой плотности, вспененный пенополиуретан. Наиболее технологичен в данном случае пенополиуретан (ППУ), но услуги по его нанесению недешевы. Зато получается бесшовная теплоизоляция, которая минимизирует затраты на обогрев. Есть еще один теплоизоляционный материал — вспененное стекло. В плитах он очень дорог, но его бой или крошка стоит совсем немного, а по характеристикам он почти идеален: не впитывает влагу, не боится замерзания, хорошо переносит статические нагрузки, имеет низкую теплопроводность.
