Теплый пол по деревянным лагам: пошаговая установка своими руками

Порядок монтажных работ

Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.

Выполняются монтажные работы следующим образом:

• Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
• Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.
• Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.
• В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
• Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.

Мокрый способ

• По половицам по всей площади основания укладывается гидроизоляционный материал. Это может быть даже полиэтиленовая пленка толщиной не меньше 0,2 мм. Гидроизоляция должна подниматься на стены, закрывая их собой на высоту 10-15 см. Если используется многополосная изоляция, полосы укладываются внахлест со смещением в 10 см, а стыки закрываются строительным скотчем.
• Далее по полу по выбранной вами схеме раскладываются трубы, которые крепятся к деревянному полу специальными дюбелями-хомутами.
• Не забудьте проложить по всему периметру комнаты по стенам около пола демпферную ленту. Она будет сдерживать давление на стену бетонной стяжки при ее расширении под действием температуры трубопровода теплого пола.
• Заливается стяжка. Ее толщина варьируется от 5 до 7 см, что зависит от нагрузок, которым будет подвергаться пол.

Сухой способ

Укладка труб

Эта технология связана с использованием при монтаже материалов, в которых полностью отсутствует вода. А это плиты, изготовленные из разных основ. Например, фанера, гипсоволокнистые плиты, ДСП (лучше влагостойкая), плиты ОСБ и так далее.

По сути, конструкция должна выглядеть таким образом:

• По деревянному основанию с коротким шагом настилаются небольших размеров лаги. Кстати, высота лаги определяется диаметром используемой трубы.
• Между ними прокладывается трубная конструкция.
• Затем поверх набиваются плиты чистового пола.

Есть еще два варианта:

1. По доскам, уложенным на лаги, делаются канавки под трубы по необходимой схеме прокладки. В них и укладывается сам теплый пол. Не забывайте, что в этом случае придется в досках делать конструктивные элементы, повторяющие форму укладки трубы. То есть отводы, повороты и прочее. Этот способ укладки самый сложный, поэтому используется очень редко.
2. Второй вариант – это новая технология, в которой присутствуют специальные выравнивающие элементы. В них уже в заводских условиях сделаны канавки. Это могут быть и ГВЛ, и ДСП. Сегодня на рынке вы можете приобрести пенополистирольные плиты, только без канавок. Вместо них на поверхности выступают бобышки, с помощью которых производится зажим труб системы отопления «теплый пол».

Как установить теплый пол на деревянный пол: монтаж и прокладка труб

Выяснив вопрос о том, можно ли сделать теплый пол на деревянном полу в частном доме, остановимся на этапах его монтажа. Сегодня все чаще предпочитают покупать вспененные полимерные маты, поскольку они максимально просты в монтаже. Модульные и реечные элементы из ДСП обычно изготавливаются самостоятельно. Финская технология укладки водяной системы будет одинаковой для всех типов настильных элементов. Этапы организации теплого пола под дерево будут следующими:

Монтаж демпферной ленты.

Изготавливают ленту из полиэтилена. Ее предназначение — снижение деформаций, которые неизбежно возникнут при температурных перепадах. Ленту наклеивают на стены помещения по всему периметру.

Укладка и крепление настильной реечной, модульной или матовой системы.

Подготовленное основание послужит надежной опорой для элементов напольного пирога. Если теплый пол по дереву укладывается посредством матов, тогда каждая плита стыкуется вплотную к предыдущей плите. Их фиксация выполняется с помощью специальных защелок. При укладке нужно избегать образования зазоров и нахлестов.

Крепление распределяющих тепло пластин.

Обустраивая водяной теплый пол по деревянному перекрытию, нужно подготовиться к тому, что металлические пластины придется подгонять по длине. При заказе фирменных деталей эта процедура будет проще, поскольку каждый производитель оставляет прорезы для излома элемента. Прежде чем выполнять укладку пластин для теплого пола на деревянном перекрытии, нужно понять, как будет идти труба. Помним: передающий воду элемент должен размещаться строго в канавке пластины, поэтому их размещение выполняют по запланированной проектом схеме прокладки труб. Обычно пластины выпускают с учетом монтажа труб с шагом в 20 см. Поэтому крепят пластины для водяного теплого пола на деревянных лагах вплотную друг к другу. Если в зонах повышенных потерь тепла шаг нужно сократить, тогда выполняют подгонку металлических деталей и по длине, и по ширине. Принцип — распределяющие тепло модули должны покрывать не менее 85% площади. Иначе водяной теплый пол под деревянный пол стелить нецелесообразно. Натуральный стройматериал поглотит выделяемое системой тепло и лишь слегка нагреет напольный отделочный материал.

Крепление труб в пазах распределяющих тепло пластин.

Процедура выполняется вручную без применения инструментов. Передающий теплоноситель элемент аккуратно вдавливают в паз до щелчка. Не рекомендуется применять острые или металлические инструменты во избежание повреждения труб.

Если водяной теплый пол для деревянного пола укладывает без металлических пластин, а с использованием фольгированной изоляции, тогда материал крепится к настильной системе с помощью строительного степлера. Зафиксировать обязательно, иначе передающие теплоноситель детали будут подвижны, что приведет к деформациям, перегибам, разрывам труб.

На этом процедура, как сделать деревянный теплый пол своими руками, не завершается. После прокладки труб, нужно установить коллекторный шкаф и подключить трубопровод. Чтобы обеспечить герметичность системы, используют фитинги. После проверки качества соединений, контуры заполняют, спустив воздух, и тестируют работы оборудования. Если теплый пол на деревянное основание не протекает, нигде не обнаружены изъяны или застои воды, выполняют укладку термостойкой пленки. Она поможет снизить теплопотери. Полотна изолятора укладывают внахлест, а фиксируют армированным строительным скотчем.

Теперь осталось поверх теплого пола, уложенного на деревянное покрытие, положить черновой пол. Например, гипсокартонные плиты или ДСП. Эти стройматериалы снизят нагрузку на элементы нагревательной системы и позволят подготовить основание для монтажа напольного покрытия. Иногда сверху на теплый пол поверх деревянного пола сразу монтируют отделочный материал. На этом монтаж системы водяного нагрева воздушных масс завершен. При корректном ее вводе в эксплуатацию она прослужит без необходимости ремонта свыше 7-10 лет.

Если у вас остались вопросы, то позвоните по телефону, указанному на сайте.

Установка плёночного отопления на деревянные перекрытия

При подготовке основы для монтажа плёночной системы не требуется демонтаж старого покрытия. Он необходим лишь в случае значительного физического износа.

Необходимые материалы и инструменты

При монтаже инфракрасного тёплого пола потребуются следующие инструменты и материалы:

• Нагревательная плёнка.
• Полиэтиленовая плёнка.
• Теплоизоляционная подложка.
• Термостат и температурный датчик.
• Провод (сечение — от 2,5 кв.мм).
• Инструменты: ножницы, нож (можно канцелярский), индикаторная отвёртка, рулетка, плоскогубцы.

Технология монтажа

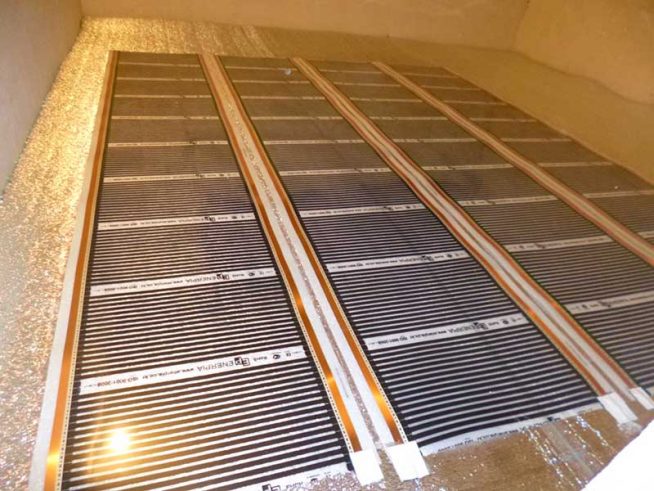

Листы инфракрасной плёнки должны размещаться равномерно по полу, но ни в коем случае не накладываться друг на друга

Самостоятельный монтаж и подключение инфракрасного пола производится по следующему алгоритму:

1. Очистка пола от пыли и прочих загрязнений. Работа проходит на сухой, очищенной поверхности.
2. При влажном черновом слое проводится гидроизоляция термоплёнки. Для этого используется полиэтиленовая плёнка толщиной до 50 мкм.
3. В качестве теплоотражателя используется плёнка из полипропилена или металлизированного лавсана (алюминиевую фольгу для этих целей применять нельзя). Предварительно нужно нарезать материал. Если тёплый пол монтируется в большом помещении, нужно следить за тем, чтобы длина плёнки была не более 10 метров.
4. Укладывается материал на расстоянии 25–30 см от каждой стены. Термоплёнка раскладывается по полу медными шинами вниз.На плёнку запрещается наступать, ронять инструменты. Также не допускается наложение двух листов друг на друга. Перед укладкой следует разметить помещение, определить, где будет стоять тяжёлая мебель и аппаратура, и избегать этих мест. В противном случае из-за постоянного давления термоплёнка испортится.

Для подключения системы к электрической сети лучше пригласить компетентного электрика. Если же есть желание выполнить это самостоятельно, то работу следует организовать так:

1. Зачистить провод (8–10 мм) и ввести конец в контактный зажим.
2. Контакт устанавливается на листе плёнки. Места подсоединения и линии среза изолируются винил-мастичным скотчем.
3. После подключения всех листов измеряется сопротивление на концах проводов, подключаемых к термостату.
4. Далее рассчитывается нагрузка. Для этого используется формула W=V2/R, где V — напряжение в сети, R — сопротивление. Итоговая цифра должна быть примерно на 20–25% ниже той, которая указана на термостате. После этого можно подключать устройство.
5. Полосы термоплёнки подключаются к термостату параллельно. Чтобы избежать возможных повреждений проводки, отдельные участки скрываются под теплоизоляцию.
6. Затем размещается температурный датчик. Устройство входит в комплект к термостату. Место установки зависит от того, какой материал планируется использовать в качестве финишного покрытия: если мягкий, то датчик устанавливается в месте с минимальной нагрузкой.
7. Подключение термостата к сети и тестирование системы на предмет перегрева контактов, искрения и так далее.

После завершения всех работ по монтажу плёночного пола укладывается финишное покрытие. Если планируется использование керамической или керамогранитной плитки, на полу предварительно раскладывается монтажная сетка и крепится в местах, где нет термоплёнки. После укладки клеевой раствор, с помощью которого монтируется плитка, должен просохнуть. Это займёт около месяца. Включать тёплый пол до этого момента не рекомендуется.

Видео: Как сделать плёночное отопление на деревянном основании

https://youtube.com/watch?v=Bh2vxdQV2rw

Идеальный микроклимат в помещении достигается с помощью отопительных приборов. Для получения оптимальной температуры в помещении нужно следовать правилам выбора и монтажа тёплого пола на деревянное основание, которые позволяют любому домовладельцу без труда установить выбранную систему.

Расчет длины контуров

Длина одного контура не должна быть более 100 метров, но специалисты рекомендуют снижать данный показатель до возможного минимума. Дело в том, что чем меньше протяженность контура, тем эффективнее будет работать вся система и в результате будет сохранено большее количество тепла.

Для уменьшения протяженности трубопровода, помещение нужно разделить на несколько участков, у которых максимальная площадь равна 40 «квадратам». При этом каждый из них оснащают отдельным контуром. Кстати, система теплого водяного пола может покрывать не всю поверхность, а только ее часть.

Главной проблемой, которую приходится решать владельцам частных домов при монтаже пола с водяным обогревом по деревянным перекрытиям, это его присоединение к общей системе теплоснабжения. Для этого потребуется наличие профессиональных навыков и определенных знаний.

Поэтому при неуверенности в собственном мастерстве домашним умельцам следует воспользоваться услугами специалистов в данной сфере. Безусловно, такая работа не может стоить дешево, но будет обеспечено стабильное функционирование системы обогрева на протяжении длительного периода.

Как рассчитать стоимость монтажа теплого пола

Смета на услуги зависит от нескольких факторов:

• предполагаемого объема работы;
• наличия ложных архитектурных элементов или нестандартной планировки, усложняющих процесс монтажа;
• срочность.

Предварительно с заказчиком оговариваются все нюансы и организационные моменты, согласовывается смета и план проведения монтажных мероприятий.

Рассчитать ориентировочную стоимость услуг «Коттедж-Эксперт» в режиме онлайн поможет калькулятор.

Калькулятор по расчету стоимости теплого пола

Стоимость укладки водяного пола за м2

Этапы работ

1. Монтаж напольного отопления
   Трубы раскладываются по всему периметру пола. Вводный конец подводится к коллектору. Узел соединения тщательно изолируют.
2. Установочные работы
   Специалисты подключают трубопроводы. Одновременно монтируется запорная арматура. В случае необходимости, изготавливается отдельная ниша для коллекторного шкафа.
3. Установка температурных датчиков
   Приборная панель, размещенная на стене, позволяет контролировать показатели системы отопления.

Специалисты строительной компании «Коттедж-Эксперт» работают с самыми сложными проектами, занимаясь решением всех вопросов, связанных с монтажными работами. Они займутся подготовкой поверхности, выбором оборудования и материалов, а также разработкой оптимальной схемы их расположения. Преимущества монтажа теплого пола профессиональными мастерами уже оценили тысячи жителей Москвы.

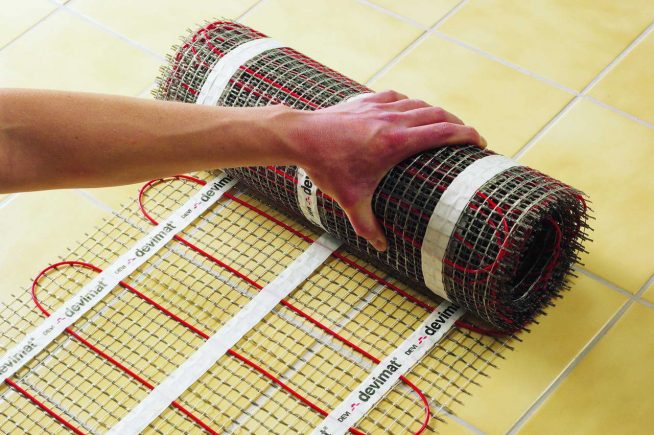

Трубы PEX Трубы МП Коллектор (гребенка) Термоматы Пленочный теплый пол

Решение вопроса тепловой отсечки

Даже при устройстве подогрева поверх утеплённого каркасного пола требуется локализация источника тепла от многочисленных мостиков холода. Впрочем, отсечка может быть представлена довольно тонкими листовыми материалами (20–30 мм) из вспенённых полимеров. Традиционно лидерами в таком контексте использования считаются:

1. ЭППС — дешёвый, но чувствительный к перегреву;
2. ППУ — более дорогостоящий, но абсолютно химически инертный;
3. ПИР — аналог предыдущего материала с более высокими требованиями к пожарной безопасности.

Если тепловая отсечка укладывается поверх листовой обшивки пола, она в обязательном порядке должна наклеиваться. Используют для этого универсальные клеевые смеси: Ceresit CT 85, GEWEBEKLEBR, BOLIX ZW, «Полимин» и подобные им. Если листовой настил выполняется поверх тепловой отсечки, достаточно прижать этот пирог к черновому полу саморезами, по одному на каждые 80–100 см2. Мостики холода из такого крепежа довольно слабые, а фиксация поверхности под стяжку — прочная и очень надёжная.
