Что такое импульсное реле и для чего оно предназначено?

Типы импульсных реле — их достоинства и недостатки

На современном рынке электротехнической продукции присутствуют разнообразные модификации бистабильных коммутирующих устройств, отличающихся друг от друга как принципом работы, так и другими конструктивными особенностями. По своему назначению все импульсные реле объединены в одну группу бистабильных коммутаторов нагрузки, а вот по принципу функционирования делятся на следующие два основных вида.

1. Электромеханические. Этот тип бистабильных контакторов мало чем отличается от электромагнитного реле: такая же пружинная система, контактная группа и катушка индуктивности. Только в состав импульсных изделий входит постоянный магнит, который и удерживает контакты в стабильном положении. Импульсное электромеханическое реле не критично к перепадам напряжения, электромагнитным помехам, а также стоит недорого. Главными недостатками этих устройств являются низкая функциональность (может выполнять только одну функцию включения/выключения нагрузки) и отсутствие визуальной индикации положения контактной группы. Но за счет низкой цены и надежности электромеханические бистабильные реле получили широкое распространение в различных областях электротехники.
2. Электронные. Такой тип импульсных контакторов значительно отличается от электромеханических как по принципу действия, так и по внутреннему содержанию. Изделие построено на электронных комплектующих. Управляет устройством микроконтроллер, а на выходе расположена контактная группа. Электронные бистабильные реле обладают широкими функциональными возможностями при управлении освещением и другими электроприборами. Они безопасны и на их основе можно создавать эффективные системы управления электроцепями. К главным недостаткам этих изделий можно отнести высокую стоимость, низкую помехоустойчивость и чувствительность к скачкам напряжения.

Оба вида импульсных реле получили широкое распространение в различных промышленных сферах. В бытовых условиях эти устройства в основном используются для создания систем освещения с расширенными функциональными возможностями. Ниже мы рассмотрим стандартные схемы их подключения для управления осветительными приборами.

Установка и подключение импульсного реле

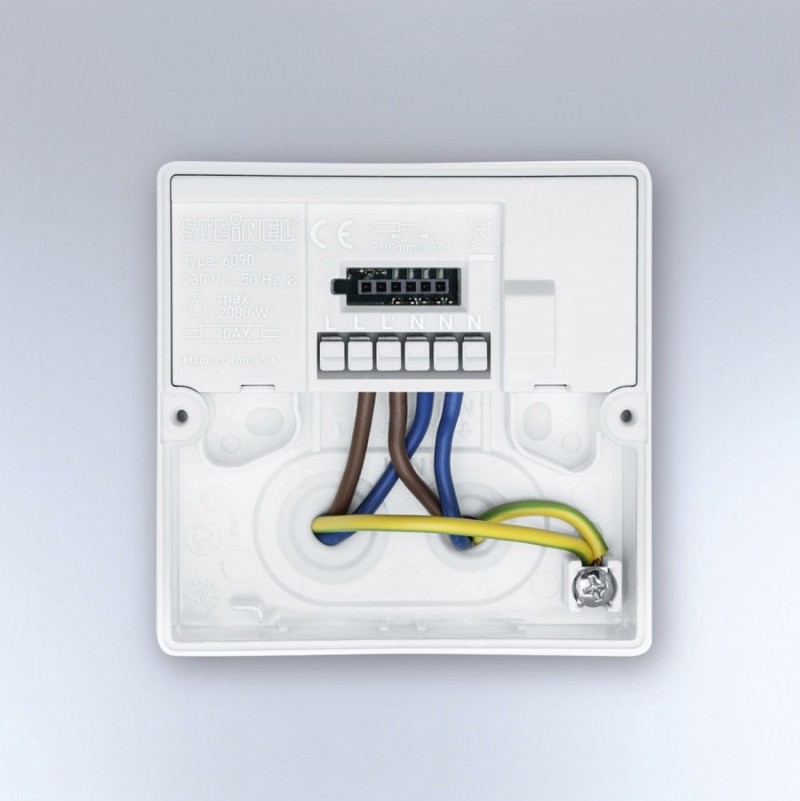

Теперь пришло время приступить к его подключению. Схема импульсного реле поможет вам выполнить процесс установки. Корпус этого устройства достаточно легко можно установить в установочную коробку. Для того чтобы импульсное реле подключить правильно вам необходимо будет дополнительно провести нулевой провод. Таким образом, у вас получиться 4 провода. К ним относятся:

• Входящая фаза.
• Нейтраль.
• Вывод на кнопки.
• Вывод на питание лампочек.

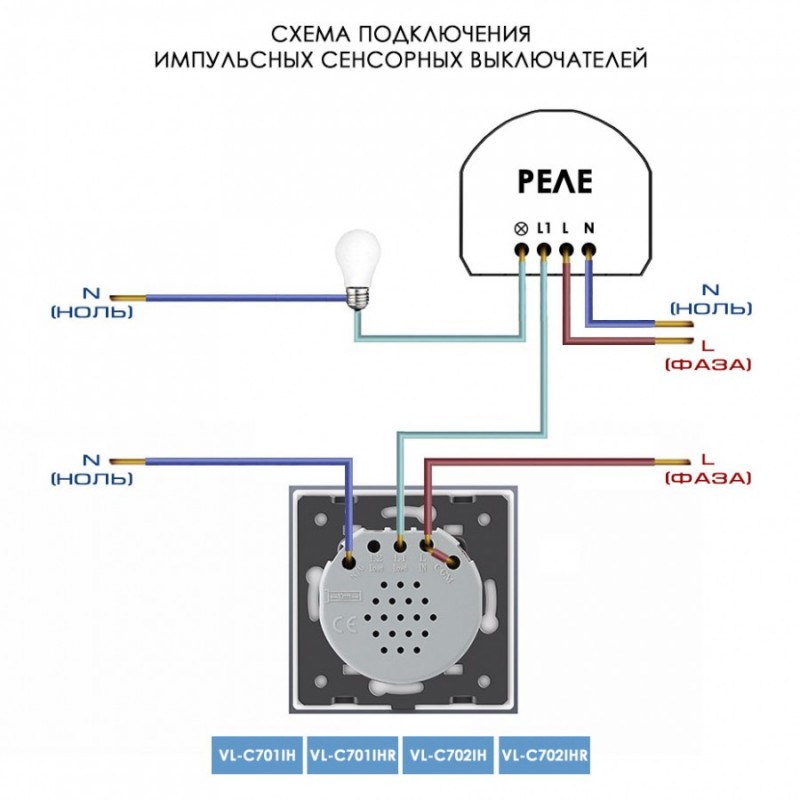

Лучше всего в установочную коробку вести кабель с лишней жилой. Если вы не смогли разобрать с этой схемой, тогда вот вам принципиальная схема подключения импульсного реле. На этой схеме вы сразу можете увидеть, что кнопки необходимо тоже подключать в фазе. Подключение диммера имеет подобную схему.

На этой схеме вы видите только две кнопки, но их количество может быть разным. Максимально к одному устройству вы можете подключить 10 кнопок. Если вы подключите больше, тогда у вас могут возникнуть ложные срабатывания. В этом случае вам потребуется располагать провода управления дальше от силовых проводов. Также вам необходимо будет установить дополнительный конденсатор.

Производители этого устройства утверждают, что установить его можно в распределительную коробку вместе с выключателем.

Разновидности импульсного реле

Выше был описан наиболее распространенный электромеханический тип импульсного устройства, но современные устройства этого типа могут быть реализованы на управляющей микросхеме. Такая конструкция потребляет больше электроэнергии из-за постоянного нахождения устройства в состоянии ожидания, но производит меньше шума во время срабатывания контактов.

Импульсные устройства, оснащенные микроконтроллером, имеют более широкий функционал. Например, кроме возможности фиксации выключателя в определенном положении, можно задать время выключения света (для устройств, оснащенных таймером).

Электронные реле также имеют размыкающие контакты, но приводятся они в движение посредством электронной схемы, которая управляет моментом их фиксации. Устанавливать устройства этого типа можно в электрические системы с различным напряжением питания.

Основным недостатком электронных реле является низкая устойчивость к помехам и перепадам напряжения. По стоимость такие изделия также существенно проигрывают электромеханическим изделиям (электронные ИР стоят дороже).

Виды импульсных реле

Средства автоматики, приводимые в действие электрическим импульсом, бывают электромеханическими и электронными. Они отличаются как внутренним устройством, так и принципом действия. Но назначение у них общее.

Ниже приведены преимущества и недостатки обоих видов, ознакомившись с которыми пользователь сможет сам принять решение в пользу одного из них.

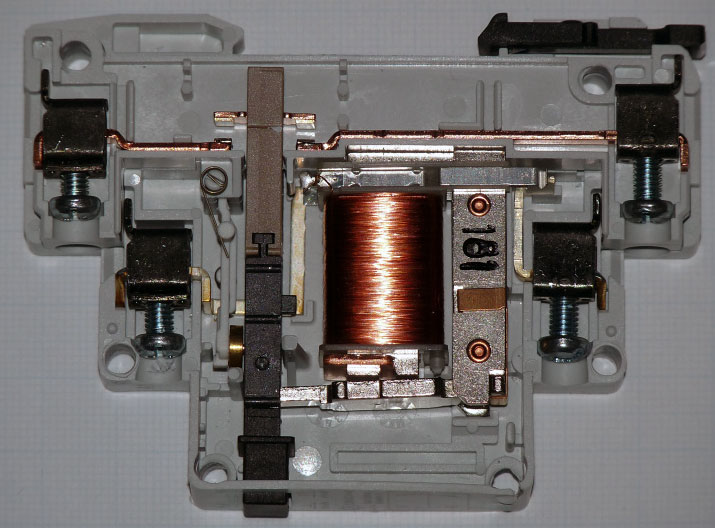

Электромеханические устройства

Конструкция данных изделий включает в себя:

• катушку управления;
• сердечник, приводимый в действие электромагнитным полем катушки;
• контактная группа, осуществляющая коммутацию цепи;
• механические узлы (пружинные и рычажные детали).

В отличие от обычных реле, импульсные аппараты не нуждаются в постоянной подаче напряжения, а работают от короткого импульса. Соответственно расход электроэнергии в них происходит только во время замыкания/размыкания контактов.

Достоинства	Недостатки
·     Надежность в работе, прочность конструкции; ·     Устойчивость к сетевым изменениям, отсутствие ложных срабатываний	Ограниченная функциональность

Практически все представители устройств данного вида имеют механизм для крепления на DIN рейку.

Электронные импульсные реле

Основными конструктивными составляющими этого вида являются микропроцессоры и полупроводниковые элементы. На данный момент электронные изделия отличаются излишней чувствительностью к импульсным перенапряжениям, что бывает причиной ложных срабатываний. Однако, благодаря той же полупроводниковой «начинке», они делают возможной реализацию дополнительных функций. Например, совместив устройство с таймером, можно программировать время включения/выключения света.

Достоинства	Недостатки
·     Доступность расширения функционала; ·     Прогнозированное повышение надежности за счет совершенствование конструкции	Повышенная реакция на помехи в электрических сетях

Окончательный выбор изделия всегда остается за пользователем.

Принцип работы и внешний вид

Если говорить обобщенно, реле представляет собой электрический механизм, замыкающий или разрывающий электрическую цепь. Его работа осуществляется исходя из электрических или других параметров, которые на него действуют.

Выбирая режим работы реле нужно руководствоваться частотой включений, величиной тока, а также характером испытываемых нагрузок.

Конструкция состоит из следующих компонентов:

• Катушки.Катушка является медным проводом, который намотан на немагнитный материал; может находиться в тканевой изоляции или быть покрытым специальным лаком, который не пропускает электричество;
• Сердечника.Он содержит железо и приходит в действие при проходе тока через витки катушки;
• Подвижного якоря.Такой якорь является пластиной, крепящейся к якорю, он воздействует на замыкающие контакты;
• Контактной системы.Она является переключателем состояния цепи.

В основе работы реле – электромагнитная сила, появляющаяся в сердечнике катушки при пропускании через нее тока.

Катушка является втягивающим устройством, в котором сердечник связан с подвижным якорем. Он и приводит в действие силовые контакты. А к катушке можно дополнительно подключать резистор для увеличения точности срабатывания.

Почему только кнопочные?

При использовании импульсных реле, применяются уже другие виды выключателей – кнопочные, звонковые или нажимного типа.

Обратите внимание, простые одноклавишники или двухклавишники здесь не подойдут

За редким исключением, например для реле Меандр РИО-2. Но об этом чуть позже.

Исходя из этого факта, на импульсные реле нельзя подавать сигнал слишком длительное время, иначе у него сгорит катушка. Некоторые производители предупреждают, что время непрерывной подачи сигнала на их моделях должно составлять не более 1 минуты.

А некоторые детки очень любят поиграться с такими кнопочками, после чего они и выходят из строя.

Кнопочные выключатели внешне напоминают обычные, только внутри их конструкции имеется возвратная пружинка, которая после каждого нажатия возвращает клавишу и контакт в исходное положение.

Есть и двухклавишные кнопки в одном корпусе.

Они пригодятся, когда вы захотите подключить от одного реле общее освещение на кухне и одновременно подсветку рабочей зоны столешницы.

Либо в зале – люстру и подсветку по периметру, плюс отдельно бра.

Многие вместо специальных выключателей используют подпружиненные кнопки для дверных звонков.

Что такое импульсное реле

Существуют импульсные реле самых разных модификаций — с креплением на DIN-рейку, установкой в распред. коробку, встраиваемые в светильник, но принцип самой работы у всех одинаковый — при нажатии кнопки выключателя кратковременный импульс поступает на катушку реле. Контакты реле замыкаются, переходя в состояние ВКЛ. — нагрузка включается. Повторное нажатие кнопки выключателя, либо кнопки другого выключателя приводит к переключению силовых контактов в состояние ВЫКЛ. – нагрузка отключается. Итак каждый раз при нажатии кнопки любого из выключателей, контакты импульсного реле будут менять свое состояние на противоположное. Так как импульсное реле имеет два стабильных состояния — ВКЛ. или ВЫКЛ. его еще называют бистабильным.

Иногда может встречаться еще название блокировочное реле. Само устройство импульсных реле бывает двух разных типов – электронное, с релейными или полупроводниковыми выходами и управлением на базе микроконтроллера, либо электромеханическое, с катушкой управления и механическими контактами. Оба типа имеют свои достоинства и недостатки, но я бы все таки посоветовал электромеханические – они более надежны. Электронные довольно чувствительны к перенапряжениям в сети, реагируют на сетевые помехи, в результате чего могут происходить ложные срабатывания. Также импульсные реле различаются по рабочему напряжению катушки – 12 В, 24 В, 130 В, 220 В. При выборе реле стоит об этом помнить.

Схема импульсного реле

Кстати, про выбор. А он довольно богатый. Из тех, с которыми приходилось сталкиваться это ABB E250, E290, Schneider Acti 9 ITL, F&F Евроавтоматика BIS 411, Меандр РИО1. И все они зарекомендовали себя с хорошей стороны. Выводы, обозначенные как A1 и A2 — это контакты катушки реле. Контакты 1 и 2 — замыкающие (размыкающие) контакты. Они рассчитаны на ток 16 А при коммутации активной нагрузки. Перключатель I-O служит для приоритетного выбора (контакты реле в зависимости от положения переключателя будут изначально замкнуты или разомкнуты) и ручного управления. Перключатель auto — OFF служит для отключения дистанционного управления для проведения технических работ.

Фаза через автомат приходит на контакт 1 импульсного реле и на кнопочные выключатели, которые соединяются между собой параллельно. На схеме изображены два выключателя, но таким же образом можно подключить и три и пять выключателей. С выключателей фаза уходит на контакт катушки реле А1. С контакта 2 фазный проводник идет на нагрузку. На клемму А2 катушки приходит проводник с нулевой шины, с нее же ноль уходит на нагрузку. Все просто. Таким же образом можно подключить и несколько импульсных реле для разных групп освещения.

Здесь добавляются два выключателя ВКЛ. и ОТКЛ. которые подключаются на клеммы ON и OFF соответственно. Их можно поставить непосредственно при входе в дом. При нажатии кнопки ВКЛ. свет будет включаться во всем доме. Кнопка ОТКЛ. будет полностью выключать все освещение в доме. В данной схеме реле Acti 9 ITL, которое мы рассматривали ранее не подойдет, можно задействовать Acti9 ITLc от того же Schneider Electric. По моему мнению, применение импульсных реле значительно упрощает управление освещением в более менее сложных схемах. В случае управлением с двух мест небольшого коридора, повторюсь, вполне достаточно будет обычных проходных выключателей, так как покупка импульсных реле будет экономически нецелесообразна.

Импульсные реле на планке

Импульсное реле — что это такое

Ответ на этот вопрос заложен в самом название изделия. Импульсное реле, которое по-другому называется бистабильным, имеет одно существенное отличие от обычного электромагнитного варианта, которое подключает или отключает нагрузку при постоянном прохождение электрического тока через катушку индуктивности. При отсутствии на ней напряжения контакты устройства возвращаются в исходное состояние. Бистабильный переключатель управляется коротким импульсом, поступающим на электронный или электромеханический модуль включения/выключения изделия. При этом контакты реле удерживаются в постоянном положении за счет специального магнитопровода.

Принцип работы и внешний вид

Если говорить обобщенно, реле представляет собой электрический механизм, замыкающий или разрывающий электрическую цепь. Его работа осуществляется исходя из электрических или других параметров, которые на него действуют.

Выбирая режим работы реле нужно руководствоваться частотой включений, величиной тока, а также характером испытываемых нагрузок.

Конструкция состоит из следующих компонентов:

• Катушки.Катушка является медным проводом, который намотан на немагнитный материал; может находиться в тканевой изоляции или быть покрытым специальным лаком, который не пропускает электричество;
• Сердечника.Он содержит железо и приходит в действие при проходе тока через витки катушки;
• Подвижного якоря.Такой якорь является пластиной, крепящейся к якорю, он воздействует на замыкающие контакты;
• Контактной системы.Она является переключателем состояния цепи.

В основе работы реле – электромагнитная сила, появляющаяся в сердечнике катушки при пропускании через нее тока.

Катушка является втягивающим устройством, в котором сердечник связан с подвижным якорем. Он и приводит в действие силовые контакты. А к катушке можно дополнительно подключать резистор для увеличения точности срабатывания.

История

Создателем реле на Западе считают сэра Джозефа Генри. В советские времена создание первых трансформаторов относили на 1876 год, приписывая заслуги Яблочкову. А Майкл Фарадей, скромный открыватель закона электромагнитной индукции, остался в стороне. И тороидальный трансформатор, описанный ещё в первой половине XIX века, служившей экспериментальной установкой, оказался впопыхах позабыт патриотическими летописцами.

Аналогичным образом отечественная литература заслуги по созданию телеграфа отдаёт Павлу Шиллингу. В действительности, Википедия русскоязычного домена отдаёт приоритет Павлу Львовичу, а англоязычная в сомнении между двумя кандидатами:

1. Джозеф Генри.
2. Сэмюэль Морзе.

Автор аппаратного телеграфа

Имеются сведения, что Шиллинг построил первый практический телеграф, а прежде прибор рассматривался в качестве средства развлечения студентов и слушателей. В былые времена профессор завлекал людей на лекции для получения дохода, каждый старался, прилагая усилия. Поэтому ниже рассмотрена история телеграфа с откровенным пристрастием и бесконечными уточнениями. Допустимо утверждать, что трансформатор был известен и до Яблочкова, но сей учёный муж, добравшийся до Франции в погоне за созданием новинки, сделал прибор популярным и доказал очевидную полезность.

Итак, импульсные реле электромагнитные появились первыми – хотя нигде прямо не говорится – и служили для усиления сигнала в цепях передачи информации посредством телеграфа. Рассмотрим историю вопроса!

Импульсное реле и его устройство

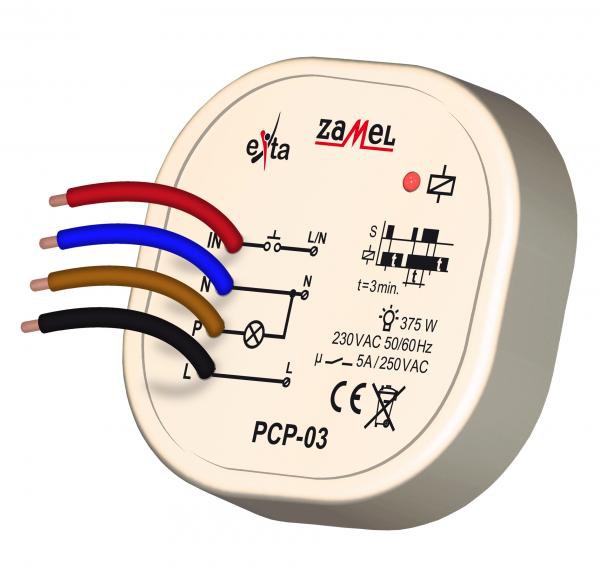

Для того чтобы вы могли детально разобраться и понять устройство импульсного реле мы решили рассмотреть его работу на импульсном реле с лестничным автоматом BIS-403. Корпус этого устройства считается качественным, но его собирают без единого болтика. Все детали, которые в нем установлены, соединяются с помощью термического клея. На коробке, которую предоставляет производитель можно увидеть, что это устройство должно устанавливаться в монтажной коробке.

Это импульсное реле в первую очередь состоит из контроллера ST 78522. Также в нем имеется и стабилизатор напряжения на 5 Вольт. Также в его конструкции вы сможете найти выпрямители и диоды.

Это устройство должно управлять прохождением тока через обычное реле. Благодаря контактам, которые установлены в этом реле, можно определить коммутируемую мощность. Это устройство способно выдерживать нагрузку в 2 ампера. Если ваша нагрузка составляет больше чем 0.5 кВт, тогда вам потребуется установка дополнительного контактора. Для более надежной защиты вам потребуется установить автоматический выключатель.

Что такое импульсное реле

Существуют импульсные реле самых разных модификаций — с креплением на DIN-рейку, установкой в распред. коробку, встраиваемые в светильник, но принцип самой работы у всех одинаковый — при нажатии кнопки выключателя кратковременный импульс поступает на катушку реле. Контакты реле замыкаются, переходя в состояние ВКЛ. — нагрузка включается. Повторное нажатие кнопки выключателя, либо кнопки другого выключателя приводит к переключению силовых контактов в состояние ВЫКЛ. – нагрузка отключается. Итак каждый раз при нажатии кнопки любого из выключателей, контакты импульсного реле будут менять свое состояние на противоположное. Так как импульсное реле имеет два стабильных состояния — ВКЛ. или ВЫКЛ. его еще называют бистабильным.

Иногда может встречаться еще название блокировочное реле. Само устройство импульсных реле бывает двух разных типов – электронное, с релейными или полупроводниковыми выходами и управлением на базе микроконтроллера, либо электромеханическое, с катушкой управления и механическими контактами. Оба типа имеют свои достоинства и недостатки, но я бы все таки посоветовал электромеханические – они более надежны. Электронные довольно чувствительны к перенапряжениям в сети, реагируют на сетевые помехи, в результате чего могут происходить ложные срабатывания. Также импульсные реле различаются по рабочему напряжению катушки – 12 В, 24 В, 130 В, 220 В. При выборе реле стоит об этом помнить.

Схема импульсного реле

Кстати, про выбор. А он довольно богатый. Из тех, с которыми приходилось сталкиваться это ABB E250, E290, Schneider Acti 9 ITL, F&F Евроавтоматика BIS 411, Меандр РИО1. И все они зарекомендовали себя с хорошей стороны. Выводы, обозначенные как A1 и A2 — это контакты катушки реле. Контакты 1 и 2 — замыкающие (размыкающие) контакты. Они рассчитаны на ток 16 А при коммутации активной нагрузки. Перключатель I-O служит для приоритетного выбора (контакты реле в зависимости от положения переключателя будут изначально замкнуты или разомкнуты) и ручного управления. Перключатель auto — OFF служит для отключения дистанционного управления для проведения технических работ.

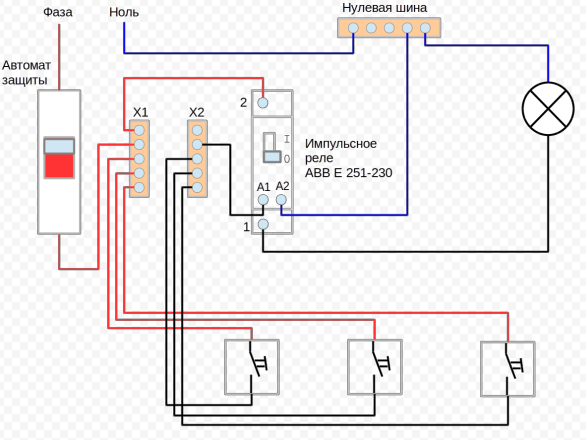

Фаза через автомат приходит на контакт 1 импульсного реле и на кнопочные выключатели, которые соединяются между собой параллельно. На схеме изображены два выключателя, но таким же образом можно подключить и три и пять выключателей. С выключателей фаза уходит на контакт катушки реле А1. С контакта 2 фазный проводник идет на нагрузку. На клемму А2 катушки приходит проводник с нулевой шины, с нее же ноль уходит на нагрузку. Все просто. Таким же образом можно подключить и несколько импульсных реле для разных групп освещения.

Здесь добавляются два выключателя ВКЛ. и ОТКЛ. которые подключаются на клеммы ON и OFF соответственно. Их можно поставить непосредственно при входе в дом. При нажатии кнопки ВКЛ. свет будет включаться во всем доме. Кнопка ОТКЛ. будет полностью выключать все освещение в доме. В данной схеме реле Acti 9 ITL, которое мы рассматривали ранее не подойдет, можно задействовать Acti9 ITLc от того же Schneider Electric. По моему мнению, применение импульсных реле значительно упрощает управление освещением в более менее сложных схемах. В случае управлением с двух мест небольшого коридора, повторюсь, вполне достаточно будет обычных проходных выключателей, так как покупка импульсных реле будет экономически нецелесообразна.

Импульсные реле на планке

Управление освещением с использованием импульсного реле

Для освещения длинных коридоров, лестничных маршей, где требуется включить освещение на входе и выключить на выходе, целесообразнее выполнять освещение при помощи импульсных реле. Из-за своего принципа работы, импульсное реле называют еще бистабильным.

Разумеется, в простейшем случае можно обойтись двумя выключателями типа А6 10-147 и не использовать никаких реле. Самая простая схема управления освещением из двух мест представлена ниже.

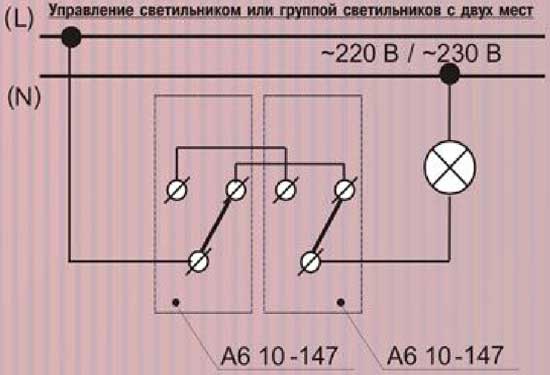

Схема управления освещения из двух мест

А вот еще одна картинка, которая наглядно демонстрирует, как это работает.

Управление освещением из двух мест

Но бывают ситуации, когда освещением нужно управлять из 3 и более мест. В этом случае лучше применить импульсное реле. Применение импульсного реле для освещения значительно упростит схему и сэкономит ваш бюджет.

В зависимости от ваших потребностей можно подобрать подходящее реле для освещения. Дело в том, что некоторые импульсные реле обладают дополнительными функциями, которые могут в некоторых случаях пригодиться.

Общая схема управления освещения при помощи импульсного реле выглядит так:

Схема управления освещением при помощи ипульсного реле

Как обычно, на светильник заведен нулевой проводник, а фаза проходит через контакт реле. При нажатии любой кнопки реле включается, при повторном нажатии реле выключается. Кнопки без фиксации.

Рассмотрим несколько импульсных реле для управления освещения.

1 Импульсное (бистабильное) реле BIS-411.

Импульсное реле BIS-411

Электронное бистабильное импульсное реле “BIS-411” позволяет включать, выключать освещение из нескольких разных мест при помощи параллельно соединенных кнопок управления. Переключение контактов происходит каждый раз в результате импульса тока, при нажатии любой кнопки. Преимущества: позволяет избежать расходов по прокладке многожильной электропроводки (для соединения кнопок управления с реле достаточно применить двухжильный провод 2×0,35мм).

2 Импульсное (бистабильное) реле BIS-413.

Импульсное реле BIS-413

Временная диаграмма BIS-413

Освещение включается нажатием кнопки любого выключателя и отключается по истечении заданной выдержки времени встроенного лестничного автомата (таймера) либо повторным нажатием кнопки любого выключателя.

Двукратное нажатие кнопки выключателя в течение менее 1 секунды включает освещение постоянно до момента очередного нажатия выключателя. BIS-413 более умное реле по сравнению с BIS-411.

3 Импульсное (бистабильное) реле BIS-414.

Импульсное реле BIS-414

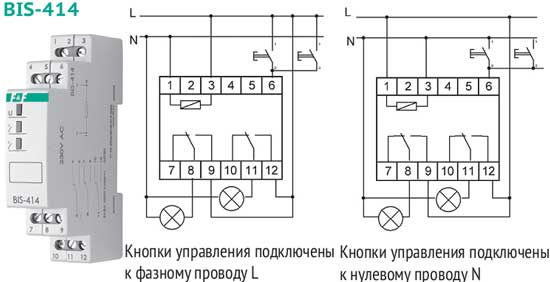

Отличительная особенность BIS-414 от BIS-411 и BIS-413 в том, что реле имеют на выходе две секции и позволяют в соответствующей последовательности управлять двумя нагрузками.

Временная диаграмма BIS-414

4 Импульсное (бистабильное) реле BIS-412.

Импульсное реле BIS-412

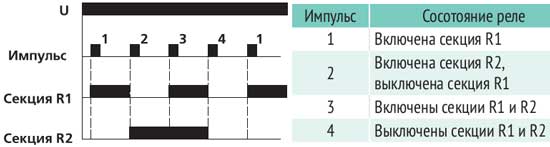

Реле объединяются в группы, включение и выключение групп реле осуществляется по групповым входам (WW, ZW), а управление отдельным реле в группе — по индивидуальному входу (ZO). Например, включение и выключение освещения в помещениях всех этажей здания или каждого этажа (групповые входы), а также отдельно в каждом помещении (индивидуальные входы).

Основные технические характеристики приведенных импульсных реле:

Параметр	BIS-411	BIS-412	BIS-413	BIS-414
Напряжение питания	230 B; 50 Гц
Максимальный коммутируемый ток (АС1), А	16	2×8
Контакт:Z — замыкающийP — переключающий	1P	2×1P
Ток управления, мА	0,5–1
Задержка включения, с	0,1–0,2
Задержка выключения (регулируемая), мин	—	—	1–12	—
Сигнализация питания	зелёный светодиод
Сигнализация включения нагрузки	жёлтый светодиод	2 жёлтых светодиода
Диапазон рабочих температур, °C	от –25 до +50
Потребляемая мощность, Вт	0,8
Габариты (Ш×В×Г), мм	17,5×90×63
Тип корпуса	1S
Подключение	винтовые зажимы 2,5 мм

Почти все импульсные реле, могут работать с выключателями с неоновой подсветкой. При большом их количестве (более 10) рекомендуется установить конденсатор ёмкостью 0,15–0,33 мкФ 275 VAC между выводами 1 и 6 (BIS-411, BIS-412, BIS-413, BIS-414).
