Приборы электроизмерительные многофункциональные ц4353
Содержание:
Схемы измерительных приборов
Авометр Ц4326
Прибор Ц4326 предназначен для измерения тока и напряжения постоянного и переменного токов синусоидальной формы, относительного уровня напряжения переменного тока я сопротивления постоянному току.
Входное сопротивление прибора равно 20 кОм/В прн измерении постоянного напряжения н 4 кОм/В — переменного. Прибор используют прн температуре окружающего воздуха 10…45 °С и относительной влажности до 80 % (при температуре 30 вС).
В приборе применен магнитоэлектрический измерительный механизм на растяжках ПлСр-20М-0,32 прн натяжении 65±5 г с внутрнрамочиым магнитом. Ток полного отклонения 37.5 мкА.
Рамка содержит 580…650 витков провода ПЭВ-1 0,03. Напряжение встроенного источника питания равно 1,3…1.5 В.
Сопротивление всех резисторов, за исключением R23 и R24. должно соответствовать указанному в перечне элементов к принципиальной электрической схеме прибора (табл. 1).
Схема авометра Ц4326
|
Позици- онное обозна- чение |
Наименование |
Число, шт. |
Примечание |
| Резисторы | |||
| R1 | МЛТ-0,5-3 МОм ±5% | 2 | Суммарное сопротивление б ±0,03 МОм |
| R2 |
МЛТ-0,5-4.7 МОм ±5% МЛТ-0,5-3,6 МОм ±5% |
1 1 |
Суммарное сопротивление 8,4 ± 0,042 МОм |
| R3 |
МЛТ-0,5-680 кОм ±5% МЛТ-0,5-510 кОм ±10% |
1 1 |
Суммарное сопротивление 1,2 ±0,006 МОм |
| R4 |
МЛТ-0,5-680 кОм ±5% МЛТ-0,5-510 кОм ±10% |
1 1 |
Суммарное сопротивление 1,2 ±0,006 МОм |
| R5 | МЛТ-0,5-300 кОм ±5% | 2 | Суммарное сопротивление 600 ±3 кОм |
| R6 | МЛТ-0.5-180 кОм ±10% | 2 | Суммарное сопротивление 360 ±1,8 кОм |
| R7 | МЛТ-0.5-91 кОм ±10% | 2 | Суммарное сопротивление 180 ±0,9 кОм |
| R8 | МЛТ-0,5-18 кОм ±10% | 2 | Суммарное сопротивление 36±0,18 кОм |
| R9 |
МЛТ-0,5-6,8 кОм ±5% МЛТ-0,5-5.1 кОм ±10% |
1 1 |
Суммарное сопротивление 12 ±0,06 кОм |
| R10 |
МЛТ-0,5-6,2 кОм ±5% МЛТ-0.5-4,3 кОм ±5% |
1 1 |
Суммарное сопротивление 10,5±0,05 кОм |
| R11 |
МЛТ-0.5-200 Ом ±10% МЛТ-0.3-300 Ом ±5% |
1 1 |
Суммарное сопротивление 500 ±2,5 Ом |
| R12 | МЛТ-0,5-1,1 кОм ±10% | 2 | Суммарное сопротивление 2250 ± 11 Ом |
| R13 |
МЛТ-0,5-100 Ом ±Ю% МЛТ-0,5-120 Ом ±5% |
1 1 |
Суммарное сопротивление 225 ±1,12 Ом |
| R14 | 22,5+0,11 Ом, провод ПЭМС 0,2 | 1 | |
| R15 | 2,25 + 0,011 Ом, провод ПЭМС 0,4 | 1 | |
| R16 | 0,2±0,001 Ом, провод МнМц-3-12 1,2 | 1 | Шунт |
| R17 | 0,05 + 0,00025 Ом, провод МнМц-3-12 1,5 | 1 | Шунт |
| R18 | МЛТ-0.5-820 Ом ±10% | 2 | Суммарное сопротивление 1660 ± 8,3 Ом |
| R19 | МЛТ-0,5-91 Ом ±10% | 2 | Суммарное сопротивление 180 ± 0,9 Ом |
| R20 | МЛТ-0,5-750 Ом ±5% | 1 | |
| R21, R22 | МЛТ-0,5-1 кОм ±10% | 2 | |
| R23* | ВС-0,125а-( 110…300) Ом | 1 | |
| R24* | МЛТ-0,5-(560…1200) Ом ±10% | 1 | |
| R25 | СП-9а-16—2,2 кОм ±20% | 1 | Переменный |
| R26 | МЛТ-0.5-10 кОм ±5% | 2 | Суммарное сопротивление 19,4±0,097 кОм |
| R27 |
МЛТ-0,5-110 кОм ±Ю% МЛТ-0.5-100 кОм ±Ю% |
1 1 |
Суммарное сопротивление 206 ±1 кОм |
| Диоды | |||
| VD1, VD2 | Д9Д | 2 | |
| VD3, VD4 | КД521Г | 2 | |
| Конденсатор | |||
| C1 | К5-6-1-6В 50 мкФ | 1 |

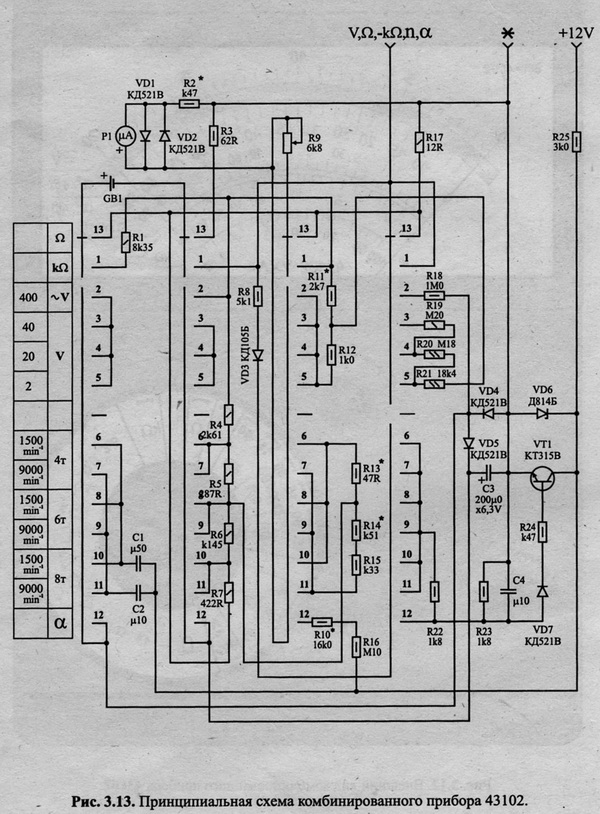

Ремонт комбинированного прибора 43101.
При его относительной простоте цена на вые держится побольше цифровых мультиметров с аналогичными пределами. Подобные потенциометры используются в инжекторных двигателях автомобилей для определения положения дроссельной заслонки.
Нужно часто следить за зарядом питающих батареек. Если шарик или оба потеряны, то надёжной фиксации не будет и переключатель приходится покручивать дабы попасть в нужный предел. Вынимаю батарейки.
Так как он оптимальный. В нем не должно быть трещин, запаха гари. Ну, и, собственно, на этом их плюсы заканчиваются. Забирают, приносят снова, уже на с претензиями на повышенных тонах. По этой причине их еще не мало осталось в рабочем виде до нашего времени.
Берем любую батарейку на 1,5 вольта и подключаем к тестеру. Сколько лет другой цэшкой пользовался и ничего, они там просто так стоят». Сейчас большую популярность получили навороченные цифровые мультиметры. Подобные потенциометры используются в инжекторных двигателях автомобилей для определения положения дроссельной заслонки.
Подарки от подписчиков, всем спасибо!
Интересное от ESpec
Она умножает предел выбранного диапазона на два, получается предел в 1 вольт. Он уже достаточно современный, чтобы иметь много возможностей.
Именно эти потери и разрисованы по шкале стрелочной головки. Более оптимальное напряжение для проверки 9 вольт.
Здесь карманные мультиметры выигрывают. Вынимаю батарейки.
То же самое стоит проделать, если есть возможность, когда стрелка находится в конце шкалы. Деления очень крупные, стрелка ходит близко от шкалы. Иногда применяются не два, а три контакта для подключения измерительных щупов.
Если, кроме этого, ошибочно будет выбран не тот предел измерения, ущерб будет еще более серьезный. Переключатель настолько тугой, что к концу смены просто рука устает от него. Далее она довольно сильно ударяется об ограничитель. Деталь копеечная по себестоимости, но серьезная в использовании.
Галетный переключатель стянут шпильками, вынимаете плату из корпуса, откручиваете две гайки и снимаете верхнюю галету. Из-за недостатка свободного места внутри, в него не влез шунт на 10 ампер. У него первые две цифры серийного номера обозначают год выпуска. По размерам он не намного больше современного мультиметра. Приходится быстро пересчитывать показания в уме.
Из-за недостатка свободного места внутри, в него не влез шунт на 10 ампер. Я трачу время, проверяю все пределы, все нормально. Но тип стал пятизначным не случайно.
У него такой шикарный переключатель пределов. Особенно часто путаются, задают вопросы новички, начинающие радиолюбители.

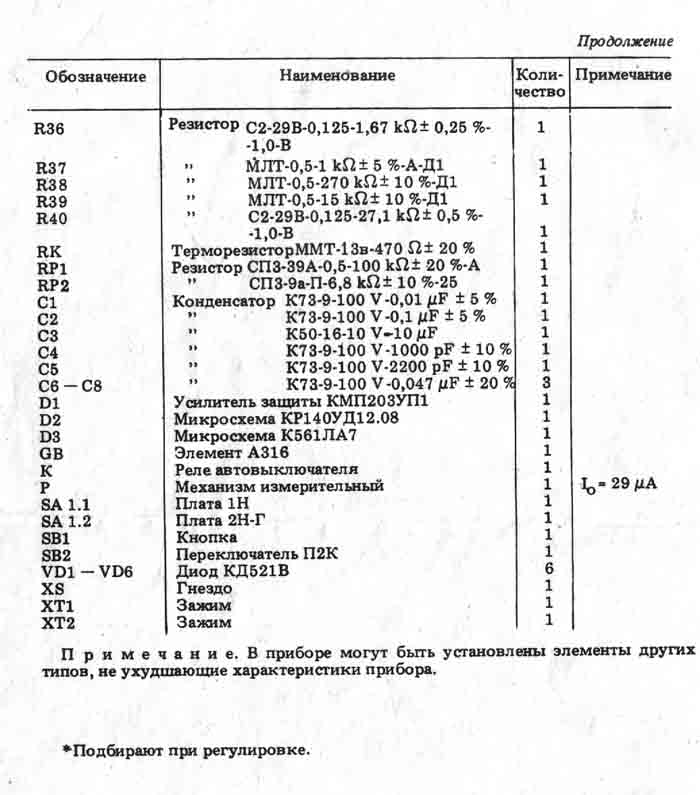

Ремонт прибора Ц4352
Диапазоны шкал Ц4324
- Переменное напряжение (Вольт): 3 , 6 , 15 , 60 , 150 , 300 , 600 , 900
- Постоянное напряжение(Вольт): 0.6 , 1.2 , 3 , 12 , 30 , 60 , 120 , 600 , 1200
- Постоянный ток (мили Ампер): 0.06 , 0.6 , 6 , 60 , 600 , 3000
- Переменный ток (мили Ампер): 0.3 , 3 , 30 , 300 , 3000
- Сопротивление (кило Ом): 0.01 , 1 , 10 , 100 , 1000
При измерении величин переменных напряжений и токов имеются ограничения по частотному диапазону. Эти ограничения зависят от выбранного диапазона измерений и приведены в таблицах на задней крышке ( см. рис. выше).
Схемотехнически, для измерения переменных напряжений и токов используется выпрямитель на двух диодах Д9Д (см. Схему ниже). Для точного измерения переменного напряжения более высокой частоты следует использовать схему Активного выпрямителя.
