Как подсоединить вольтметр к зарядному устройству

Какие цифровые вольтметры самые надежные

Рынок электротехнического оборудования переполнен производителями, которые предоставляют большое разнообразие выбора. Однако не каждое устройство приносит положительные эмоции от использования. За большим количеством товаров, не всегда получается найти надежный и недорогой экземпляр.

К проверенным и надежным вольтметрам относятся:

• ТК 1382. Недорогой китаец, средняя цена которого редко поднимается выше 300 рублей. Оснащен настроечными резисторами. Осуществляет измерения в диапазонах 0-100 Вольт, 0-10 Ампер.
• YB27VA. Практически близнец прошлого вольтметра, отличается маркировкой проводов и сниженной ценой.
• BY42A. Стоит дороже предыдущих моделей, но и обладает повышенной верхней границей измерений в 200 В.

Микросхема СА3162Е для цифровых вольтметра и амперметра

Поэтому прибор реально работает в интервале Главное условие, соблюдение полярности.
Измерение постоянного тока Чтобы в электрической цепи измерить ток , необходимо последовательно с приемником электроэнергии включить амперметр или миллиамперметр. Какие цифровые вольтметры самые надежные Рынок электротехнического оборудования переполнен производителями, которые предоставляют большое разнообразие выбора.

Прямой эфир

Питается амперметр стабильным симметричным напряжением. Так же, на основе данных схем можно сделать и самостоятельный измерительный прибор для измерения напряжения и тока настольный мультиметр. Например, вот эта схема тоже использует данный принцип. Черный с минусом.

Как и любую физическую величину, напряжение можно измерить, для этого используется вольтметр. Но даже если были замечены неточности в его работе, их можно исправить при помощи двух настроечных резисторов на задней панели устройства. Сегодня наша статья посвящена самым популярным вольтамперметрам и их схемам подключения. Переменный ток — это ток, который с определенной периодичностью меняет направление движения. Измерительный трансформатор, применяемый в целях измерений, к тому же дает персоналу безопасность, поскольку благодаря трансформатору достигается гальваническая развязка от цепи высокого напряжения.

Они подключаются к питающему контакту. При таком шунте прибор измеряет ток до 10А Также, на основе данных схем можно сделать и самостоятельный прибор для измерения напряжения и тока настольный мультиметр.
Подключение китайского ампервольтметра DSN-VC288 100V 10A

Измерение переменного электричества

Любые бытовые приборы, питающиеся от сети, показывают нагрузку, с которой они потребляют ток переменного типа. При рассмотрении вопросов использования энергии стоит помнить про понятие мощности, за которую и производится окончательная оплата в киловаттах. В таком случае амперметр выступает устройством для выполнения косвенных замеров. Таким способом определяется сила тока через стандартную формулу по закону Ома:

P=I*U, где:

• U является напряжением;
• I представляет силу тока;
• Р указывает на рассчитанную мощность.

Бывают случаи, когда утрачивается информация, фиксируемая электрощитком. Для восстановления необходимых параметров и понадобится амперметр. Иногда при обслуживании масштабного здания отсутствует возможность контроля всех приборов, фиксирующих электричество. Проблема решается путем подсоединения усиленного амперметра на выход от щитка, снятия интересуемых замеров. Такие задачи разрешено выполнять только специально обученным людям.

Схема подключения блока

Почти все они малогабаритные и могут быть установлены в небольшие корпуса блоков питания. Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы.

Но новичкам ввод в эксплуатацию подключение в схему ампервольтметра может оказаться задачей проблематичной, т. Сегменты светятся прилично ярко, цветовая гамма подобрана очень удачно.

Измеряемое напряжение В; ток А.

А ток на выходе легко достигал практически одного ампера. Подключение При помощи вольтметра можно измерить текущее напряжение в сети электроснабжения.

За небольшую плату можно узнать, работает ли техника в подходящих условиях. Подав питание на схему, индикатор начнет светиться. Практически близнец прошлого вольтметра, отличается маркировкой проводов и сниженной ценой.

При неправильном подключении табло прибора будет показывать нулевые значения. Подав питание на схему, индикатор начнет светиться.

Чтобы он начал измерять напряжение менее 3 Вольт, нужно выпаять резистор-перемычку R1 и на ее правую по схеме контактную площадку подать напряжение В с внешнего источника выше можно, но нежелательно — стабилизатор DA1 сильно греется. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем. Толстые провода: черный минус амперметра, красный выход амперметра. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение. Иногда бывают амперметры без встроенного токоизмерительного шунта.

Простое и красивое техническое решение. Нижняя граница 0,1 В и 0,01 А. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем. Дело в том, что если подключить вольтметр амперметр к регулируемому выходу блока питания, то при понижении напряжения менее 4. Не каждый сразу поймет, какой провод, куда нужно подключать, а инструкции обычно только на китайском языке. Как подключить Вольтамперметра DC 100v 10a часть 2

Купил я для своей зарядки любопытный экземпляр китайского вольтметра амперметра, брал на рынке особо не разглядывал, но когда домой принес — три дня голову чухал, как подключить, ибо в инете особо ничего не нашел похожего.Нашел общее описание с кривым переводом на сайте avrobot.ru/product_info.php?products_ >

«Инструкция по подключению:— Красный тонкий провод (vcc): Напряжение питания прибора + 3.5-30 В (Примечание: если измеряемый сигнал меньше, чем 30 В и имеют общий минус питания, то измеряемый сигнал может быть использован также для питания прибора )— Черный тонкий провод (земля): Напряжение питания «-«, «-» измеряемого сигнал 3.5-30 В— Желтый тонкий провод (vin): Измеряемый сигнал «+» (0-100 В)— Красный толстый провод (i +): Вход тока «+» (в серии питания положительные)— Черный толстый провод (i -): C. Вход тока «-» (Провод отрицательного питания)Инструкция по калибровке:Вследствии влияния температуры и изменения параметров электрокомпонентов от времени, возможно появление ненулевых показаний прибора при измерении, что является нормальным явлением. Это не является ошибкой или неисправностью.Решение: Когда прибор отключен от питания, пожалуйста, замкните контакты А и B. Затем сделайте измерение электроэнергии, прибор автоматически откалибруется к нулю. После окончания автоматической калибровки, пожалуйста, отсоедините A и B. После этого используйте прибор в обычном режиме.»

На задней стенке присутствует микросхема MC74HC5950, идут два толстых провода и три тонких.Далее фото и комментарии.

Принцип работы

Первый прибор в начале XIX века изобрел Швейгер, но он тогда назывался гальванометром. Рисунок простейшего амперметра выглядит так. На оси кронштейна расположен якорь из стали со стрелкой. Эта конструкция расположена параллельно постоянному магниту, который воздействует на якорь и придает ему магнитные свойства.

Вдоль магнита и стрелки проходят силовые линии, что соответствует нулевому положению на шкале. Как только начнет проходить электрический ток по шине, то произойдет образование магнитного потока. Его силовые линии будут расположены перпендикулярно линиям постоянного магнита.

Для чего контролировать ток заряда в аккумуляторе

Применение измерительного прибора можно рассмотреть на примере типовой технологической операции. Обслуживаемый автомобильный аккумулятор заражают по специальной методике. Устанавливают и поддерживают величину тока на уровне 10% от указанной в паспортных данных емкости. Это предотвращает чрезмерно активное выделение взрывоопасных газов. Продолжительность процедуры (24 часа и более) подразумевает необходимость дополнения прибора средствами автоматического отключения.

Как подключить амперметр «ТК-1382» к зарядному устройству

С помощью приведенных сведений можно самостоятельно выбрать подходящий прибор, выполнить измерения, собрать схему шунтирования. На стадии предварительной подготовки следует уточнить предполагаемый рабочий диапазон, условия эксплуатации. При покупке рекомендуется изучить официальные инструкции производителя.

Схема подключения блока

Почти все они малогабаритные и могут быть установлены в небольшие корпуса блоков питания. Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы.

Но новичкам ввод в эксплуатацию подключение в схему ампервольтметра может оказаться задачей проблематичной, т. Сегменты светятся прилично ярко, цветовая гамма подобрана очень удачно.

Измеряемое напряжение В; ток А.

А ток на выходе легко достигал практически одного ампера. Подключение При помощи вольтметра можно измерить текущее напряжение в сети электроснабжения.

За небольшую плату можно узнать, работает ли техника в подходящих условиях. Подав питание на схему, индикатор начнет светиться. Практически близнец прошлого вольтметра, отличается маркировкой проводов и сниженной ценой.

При неправильном подключении табло прибора будет показывать нулевые значения. Подав питание на схему, индикатор начнет светиться.

Чтобы он начал измерять напряжение менее 3 Вольт, нужно выпаять резистор-перемычку R1 и на ее правую по схеме контактную площадку подать напряжение В с внешнего источника выше можно, но нежелательно — стабилизатор DA1 сильно греется. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем. Толстые провода: черный минус амперметра, красный выход амперметра. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение. Иногда бывают амперметры без встроенного токоизмерительного шунта.

Простое и красивое техническое решение. Нижняя граница 0,1 В и 0,01 А. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем. Дело в том, что если подключить вольтметр амперметр к регулируемому выходу блока питания, то при понижении напряжения менее 4. Не каждый сразу поймет, какой провод, куда нужно подключать, а инструкции обычно только на китайском языке. Как подключить Вольтамперметра DC 100v 10a часть 2

Столкнулся с печальной и незадокументированной особенностью китайских вольтамперметров типа DSN-VC288. Данное устройство предполагалось к использованию в зарядном устройстве для автомобильных АКБ.

Само устройство представляет собой переделанный блок питания стандарта AT от компьютера. Описание переделок блока питания и фотографии опубликую позже. Сейчас опишу суть возникшей проблемы.

Схема АЦП вольтамперметра питается от внутреннего источника +24 вольта в блоке питания (цепь питания микросхемы управления TL494CN). Шунт амперметра был использован в качестве датчика тока для схемы ограничения тока в зарядном устройстве. Простое и красивое техническое решение. Всё работает, НО! Амперметр завышает показания. Для контроля тока последовательно с нагрузкой был включен стрелочный амперметр. Результаты убили насмерть:

Стрелочный прибор показывает 0,6 ампера, DSN-VC288 0,97 ампера.Стрелочный прибор показывает 4,0 ампера, DSN-VC288 5,67 ампера.

Налицо нелинейность шкалы цифрового амперметра. Пробовали питать его от отдельного линейного источника питания 12 вольт — показания стрелочного и цифрового амперметров совпадают. Делаем печальный вывод о влиянии импульсных помех на точность и линейность показаний цифрового вольтамперметра. Кстати, показания напряжения он тоже завышает на 0,3 вольта.

Повод задуматься о правомерности установки таких вольтамперметров в устройства с импульсными помехами. Видел много подобных зарядных устройств с такими вольтамперметрами. А вот насколько реальны их показания — вопрос открытый! Видимо, эти вольтамперметры предназначены для использования в НЧ технике с питанием от промышленной сети переменного тока. Китайцы об этом, конечно, стыдливо умалчивают!

Что остаётся? Буду ставить стрелочный амперметр, этот не врёт.

Поделиться в соцсетях

На этом рисунке изображена схема подключения вольтметра и амперметра с отдельным токоизмерительным шунтом к блоку питания.

Параметры не ниже выходных БП: Uвх — Никакого спама, только полезные идеи!

Питание прибора должно находиться в рамках 4, В. Это и послужило поводом для написания данной статьи, ведь, скорее всего, мы не одни, которые столкнулись с вопросами подключения WR к цепям измерения.

Нижний начинается не от 0, и даже верхний предел вызывает сомнения, в даташите на HT Holtek он ограничен 24V, оригинального даташита не нашел. Также в Интернете встречаются иные модификации этого модуля, но суть переделок от этого не меняется — если Вам попался не такой модуль, просто скорректируйте схему по плате, выпаяв индикатор или прозвонив цепи тестером и вперед! С2 — предположительно 0. Первые три шнура чаще всего объединены для удобства.

Метки: вольтметр, амперметр

На этом рисунке изображена схема подключения вольтметра амперметра первой модели к зарядному устройству из компьютерного блока питания. Поэтому я решил написать специально отдельную статью, в которой подробно расскажу, как и каким образом подключить китайский вольтметр амперметр к зарядному устройству или самодельному регулируемому блоку питания. Таким же образом нужно соединить тонкий красный и желтый контакты. Потребление энергии менее 20 мА.

Подав питание на схему, индикатор начнет светиться. Большинство моделей имеют на своем корпусе специальные резисторы. Не сразу и не вовремя выяснилось, что вход питания у него гальванически связан с минусовым входом шунта. Толстые провода: Черный минус амперметра, синий выход амперметра, красный вход вольтметра. Вывод — вполне сносный измерительный прибор, позволит примерно понять проходящий ток и измерить напряжение, но только до 24 вольт.

Как подключить вольтамперметр к зарядному устройству — подборка схем

Разрешение 0,28 дюйма. Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней. На AliExpress предлагается похожий измеритель на стм8с, но если посмотреть распиновку, это не он. Минус внешнего источника подать на общий провод схемы. Данный вольтметр, амперметр удобен еще и тем, что он реализуется в уже откалиброванном состоянии.

Это вносит ощутимую погрешность при питании индикатора от того-же источника, с которого измеряется ток погрешность вплоть до ампера с моим шунтом на 50А! Дело в том, что если подключить вольтметр амперметр к регулируемому выходу блока питания, то при понижении напряжения менее 4. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение. Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы.
Вольтметр 100V + амперметр 50А подключаем шунт digital voltmeter ammeter

Связанные материалы

Простой модульный вольтметр переменного напряжения на PIC16F676…
Простой вольтметр переменного напряжения с частотой 50 Гц, выполнен в виде встраиваемого модуля,…

RMS-вольтметр на микроконтроллере ATMEGA8…
Срочно понадобился RMS вольтметр. Облепил контроллер схемой. Решил сделать блок питания…

Вторая жизнь лампового радиоприемника Philips 592LN (Голландия, 1947). Часть 5…
В этой части статьи речь пойдет: — о предварительном усилителе и его питании, — о питании модуля ФМ…

Замена БП «польской» TV-антены на питание от +12V телевизора…
Всем привет, очень редко пишу, но вот решился. Решил я описать свой опыт, может кому пригодится….

Простой пробник-измеритель полевых JFET транзисторов…
Вот уж не думал, что придется развлекаться с полевыми транзисторами. Когда транзисторы попали в…

Калькулятор электрика от Ivan219 …
Текущая версия 2.0.9.30 Своего рода «кухонный комбайн» для радиолюбителя. Может кому-то облегчит…

Измерения переменного напряжения звуковой частоты мультиметрами М-832…
Вряд ли будет преувеличением сказать, что тестер семейства М-83х есть у каждого радиолюбителя….

Усилитель TL082 + UTC2030 с виртуальной массой…
Идея приготовить самодельный усилитель из того, что имеется под рукой родилась неожиданно, когда…

Вольтметр-амперметр переменного тока с вычислением мощности на PIC16F690 …
Довольно простой прибор измеряющий напряжение, ток и показывающий полную мощность потребляемую…

Стабилизатор напряжения сети 1,8 кВт на PIC12F675…
В последнее время мощности бытовых нагрузок возросли: появились фены, обогреватели, утюги, СВЧ печи…

Лабораторный блок питания с ампер-вольтметром на базе компьютерного БП (0-30В, 11А max)…
Обычно для переделки компьютерных блоков питания используют блоки ATX, собранные на микросхемах…

Вторая жизнь лампового радиоприемника Philips 592LN (Голландия, 1947). Часть 4. Модуль BlueTooth OVC3860…
Привет, датагорцы! В этой части моего повествования речь пойдёт о модуле BlueTooth OVC3860 (далее…

Заключение

Включение в схему недорогих вольтметров позволяет избежать проблем с неподходящим напряжением сети. За небольшую плату можно узнать, работает ли техника в подходящих условиях. Для их подключения нужно знать маркировку всех проводов и расположение плюса и минуса источника энергии.

Получил с AliExpress парочку электронных встраиваемых вольтметров модели V20D-2P-1.1 (измерение постоянного напряжения), цена вопроса 91 цент штука. Вот его характеристики:

• рабочий диапазон 2,5 В — 30 В
• цвет свечения красный
• габаритный размер 23 * 15 * 10 мм
• дополнительного питания не требует (двухпроводной вариант)
• есть возможность подстройки
• частота обновления: около 500 мс/время
• обещанная точность измерения: 1% (+/-1 разряд)

И всё было бы хорошо, поставил по месту и пользовался, да попалась на глаза информация о возможности их доработки – добавление функции измерения тока.

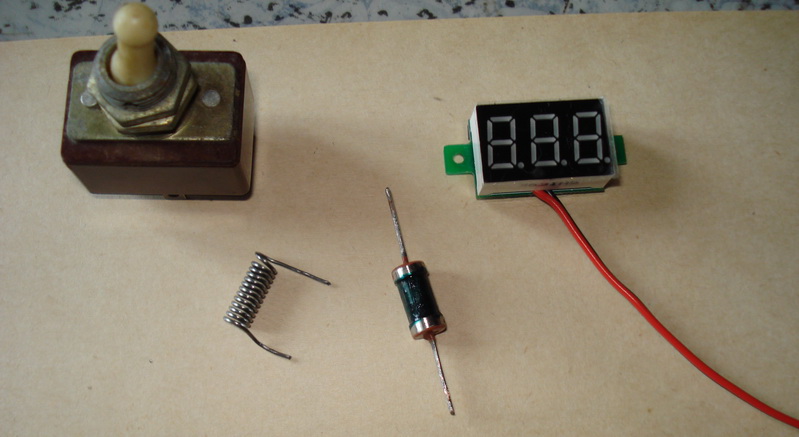

Приготовил всё необходимое: двухполюсной тумблер, выводные резисторы – один МЛТ-1 на 130 кОм и второй проволочный на 0,08 Ом (изготовил из нихромовой спирали диаметром 0,7 мм). И целый вечер согласно найденной схемы и руководства по её реализации соединял это хозяйство проводами с вольтметром. Безрезультатно. То-ли догадливости в понимании недосказанного и недочерченного в найденном материале не хватило, то ли имели место отличия в схемах. Вольтметр не работал никак вообще.

Пришлось выпаивать индикатор и изучать схему. Тут уже требовался не маленький паяльник, а махонький, так, что повозился изрядно. Зато в течении следующих пяти минут, когда вся схема стала доступна обзору, всё–всё понял. В принципе знал, что с этого и нужно начинать, но уж очень хотелось решить вопрос «по лёгкому».

Заключение

Включение в схему недорогих вольтметров позволяет избежать проблем с неподходящим напряжением сети. За небольшую плату можно узнать, работает ли техника в подходящих условиях. Для их подключения нужно знать маркировку всех проводов и расположение плюса и минуса источника энергии.

Купил я для своей зарядки любопытный экземпляр китайского вольтметра амперметра, брал на рынке особо не разглядывал, но когда домой принес — три дня голову чухал, как подключить, ибо в инете особо ничего не нашел похожего.Нашел общее описание с кривым переводом на сайте avrobot.ru/product_info.php?products_ >

«Инструкция по подключению:— Красный тонкий провод (vcc): Напряжение питания прибора + 3.5-30 В (Примечание: если измеряемый сигнал меньше, чем 30 В и имеют общий минус питания, то измеряемый сигнал может быть использован также для питания прибора )— Черный тонкий провод (земля): Напряжение питания «-«, «-» измеряемого сигнал 3.5-30 В— Желтый тонкий провод (vin): Измеряемый сигнал «+» (0-100 В)— Красный толстый провод (i +): Вход тока «+» (в серии питания положительные)— Черный толстый провод (i -): C. Вход тока «-» (Провод отрицательного питания)Инструкция по калибровке:Вследствии влияния температуры и изменения параметров электрокомпонентов от времени, возможно появление ненулевых показаний прибора при измерении, что является нормальным явлением. Это не является ошибкой или неисправностью.Решение: Когда прибор отключен от питания, пожалуйста, замкните контакты А и B. Затем сделайте измерение электроэнергии, прибор автоматически откалибруется к нулю. После окончания автоматической калибровки, пожалуйста, отсоедините A и B. После этого используйте прибор в обычном режиме.»

На задней стенке присутствует микросхема MC74HC5950, идут два толстых провода и три тонких.Далее фото и комментарии.

Поиском в интернете нашёл его брата близнеца YB27VA и его типовую схему. Сразу скажу, что схема моего прибора немного отличается. Суть переделки заключается в отвязывании дифференциального входа операционного усилителя ad8605 (маркирован как B3A) от общего провода питания. Для переделки потребуются начальные навыки реверс инженеринга (чтобы убедиться, что схема та самая), пайки мелких деталей и знание закона Ома

Схема до переделки:

Красным обозначены перерезанные дорожки. От резистора R6 решил отказаться, поскольку, похоже, он нужен только для того, чтобы амперметр показывал «0» при отключенном шунте. Так же перенос питания ad8605 (2 ножка) не является необходимым (судя по испытаниям в симуляторе).

Вторая переделка решает проблему, связанную с тем, что индикатор не «видит» первые

180мА тока, то есть при подаче на шунт 1А прибор показывает 0,8А, если подать 0,2, то ноль и тд. Это связано со смещением входа ОУ и АЦП. Его можно посчитать, зная сопротивление шунта и величину, на которую прибор «врёт». У меня вышло 270мкВ на входе ОУ. Это смещение легко создать искусственно, добавив один резистор в схему, в результате прибор начнёт измерять от нуля.

В моём случае потребовалось добавить резистор 1140кОм от интегрального стабилизатора на 3В до «+» входа ОУ. Этот резистор, совместно с R7 и шунтом образовывает делитель, задающий начальное смещение.

Составной резистор получился ровно столько, сколько нужно, за счёт погрешности одного из них

В результате он теперь измеряет, начиная с 50мА, до 50А с минимальным шагом примерно 20мА (0 тоже показывает). Линейность тоже не подкачала, но, иногда, пропускает единицу, например с 0,12 сразу на 0,14 перескакивает.

Достигнутая точность приятно меня удивила, получился настоящий измерительный прибор, который можно использовать в лабораторном БП в качестве основного индикатора. Которому даже можно верить (это касается, по крайней мере, тока). Непонятно, почему китайцы решили сэкономили на паре копеечных деталей. Их стоимость явно на порядок ниже остальных комплектующих, того же ad8605, например. Пользуйтесь хорошими приборами
