Принцип работы чертежи и схемы дымогенератора

Создание оборудования для копчения

Если есть аппарат для сварки, навыки работы с ним, при наличии металлических компонентов и желания такое оборудование изготавливается за несколько часов. Для начала нужно найти чертежи дымогенератора для холодного копчения. Своими руками их можно не разрабатывать, а отыскать оптимальные варианты с помощью интернета.

Укрупненно этот агрегат состоит из таких компонентов:

• Тепловой модуль.
• Топливо (уголь, газ, дрова, но чаще всего щепа и опилки).
• Система дымоотвода и подачи в камеру копчения.

Для создания тяги сверху компрессором нагнетается воздух. Подойдёт старый холодильный либо от аквариума. Второй предпочтительнее из-за возможности регулировки воздушного потока. Выходящий дым невысокой температуры. В результате тления открытого огня нет, поэтому не требуется частое добавление новой порции горючего.

Материалы для изготовления

Удешевление генератора возможно за счёт имеющихся обрезков различных металлических изделий. Всего потребуется несколько деталей:

• Труба круглая. Длина её около 1 метра, диаметр 80 — 0 миллиметров. От размеров этого компонента зависит, сколько топлива уберётся в устройство и какое время пройдёт до закладки следующей порции. Здесь нужно прийти к компромиссу между массой генератора и возможностью удобного обслуживания с максимальной производительностью.
• Труба квадратного сечения с длиной стороны не менее 80 миллиметров.
• Трёхчетвертная труба от 30 сантиметров.
• Труба в одну четверть дюйма произвольного размера.
• Сетка или пластина с ячеёй 2—3 миллиметра.
• Арматура для ножек. Подойдёт любой пруток или пластина. Главное, чтобы аппарат устойчиво стоял на поверхности.
• Компрессор производительностью полтора- два литра. Коррекция выхода воздуха предпочтительна.
• Штуцеры для стыковки труб.

Этапы сборки

Если для изготовления дымогенератора своими руками для коптильни найти круглую трубу не получится, её можно заменить квадратной аналогичного размера. Такой вариант имеет небольшое преимущество в удобстве присоединения отходящих каналов. В самой большой трубе делаются прорези по диаметру на расстоянии двух сантиметров. Это будет низ генератора дыма. В них вставляется и крепится по сторонам кусок сетки, вырезанный по сечению корпуса.

На противоположной стороне приваривается труба на 3 / 4 дюйма. Напротив — штуцер, с помощью которого подключается компрессор

Важное условие — чёткое расположение обоих компонентов на одной прямой

Самое хитрое расположение у тонкой трубы. Сквозь штуцер, внутрь корпуса, она должна заходить на 1 сантиметр в трёхчетвертной отвод. Эта конструкция будет подавать воздух из компрессора и обеспечивать тягу, поддерживающую тление опилок. Для обустройства циркуляции дыма и воздуха в плотно набитом опилками корпусе на неё нужно одеть пружину большего диаметра. Это такой своеобразный рыхлитель, через витки которого и будут проходить потоки воздуха.

Для крышки необходим кусок железа на 1, 5 — 2 сантиметра шире, чем сечение корпуса. Для удобства нужно изготовить ручку. Её можно приварить или сделать съёмной. Средняя часть может быть деревянной. Она не сгорит ввиду низкой температуры корпуса. Чтобы крышка не съезжала, на небольшом расстоянии от края, надо приварить пруток или металлическую полоску по её периметру или радиусу.

Принцип работы самодельного приспособления

Корпус забивается стружкой, щепой или опилками. Вся масса поджигается. После начала активного тления включается компрессор, и крышка устанавливается на место. Если всё правильно собрано, подключено, топливо сухое — начнётся активное выделение дыма и процесс копчения. Вот и весь принцип работы.

Устройство коптильни для горячего копчения

Коптильня для горячего копчения состоит из 3 основных частей:

• коптильная камера с решетками и крючками для размещения продуктов;
• генератор дыма;
• дымоотвод.

Каждый из этих компонентов просто изготовить своими руками. К примеру, для дымовода используют трубы, а для камеры подойдет любая картонная коробка или бочка. Главное – обеспечить герметичность.

Дымогенератор для горячего копчения по конструкции аналогичен устройству для выработки холодного дыма. Он включает:

• нагревательный элемент;
• камера горения;
• дымоход;
• компрессор для дымогенератора (но есть и безкомпрессорные установки, работающие за счет естественной тяги);
• измерительные приборы (при необходимости).

Отличие от агрегата для холодного копчения – размещение. Дымогенератор горячего копчения располагается непосредственно в емкости для копчения, что обеспечивает подачу более горячего дыма для приготовления продуктов.

Принцип работы дымогенератора для горячего копчения

Дым в генераторе вырабатывается за счет тления опилок или стружек, лучше от плодовых деревьев. Аромат и вкус мяса и рыбы в таком случае ярче. Также применяется дуб, бук и ольха. Горение обеспечивается путем функционирования электрического нагревателя. Если его нет, дымогенератор может работать от огня, но в таком случае расход топлива больше. Ощущается и экономия, поскольку не расходуется электроэнергия.

Как сделать дымогенератор с нижним эжектором своими руками

Если не требуется изготовление копченостей в производственных объемах, то вполне реально сделать простой генератор дыма своими руками. Для корпуса можно использовать обычную металлическую трубу, в которую засыпаются щепа и опилки. Стружку нужно поджечь снизу. Дум будет подниматься вверх и попадать в коптильную камеру по специально приваренной трубе.

Для того, чтобы немного усилить тягу вверху корпуса, нужно подключить компрессор, производительность которого будет составлять примерно 1,5-2 литра в минуту. Вполне можно воспользоваться компрессором из старого холодильника или аквариумным устройством. Стоит отметить, что аквариумный компрессор несколько лучше, ведь позволяет регулировать интенсивность выхода дыма.

Какие материалы потребуются

Для корпуса нужно подготовить или круглую трубу, диаметр которой будет составлять 80-90 мм или профилированную трубу, диаметр которой будет превышать 80 мм. Чем шире будет труба, тем больше щепы в нее поместится. Соответственно, дымогенератор будет работать дольше без дополнительной засыпки опилок. В то же время, слишком большой генератор дыма не удобный в эксплуатации. Его будет трудно не только заправлять, но и чистить.

Заранее готовится специальная металлическая сетка, ячейки которой не будут превышать 2-3 мм. Подойдет и пластина, в которой будет много небольших дырочек. Для того, чтобы сделать ножки конструкции, подойдут отрезки арматуры или прутка. Можно сделать устройство без ножек, но оно будет не таким устойчивым. Понадобится компрессор и штуцер, с помощью которого можно будет подключить трубки от компрессора.

Инструкция по сборке

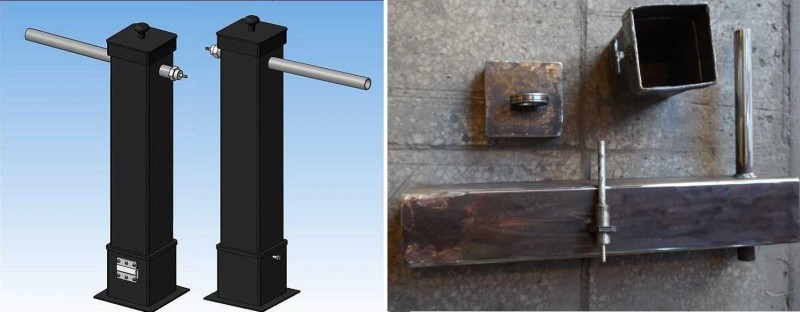

Разберемся как сделать своими руками дымогенератор с нижним забором воздуха на основе из профильной трубы, сечение которой составляет 100х100 мм.

Отступите от нижнего края трубы 2 см и сделайте с помощью болгарки небольших пропилы с двух сторон, противоположенные друг другу.
Из сетки вырезается квадрат, немного больше, чем сечение используемой трубы. Он вставляется внутрь трубы и закрепляется в сделанных ранее пропилах.
С другой стороны нужно приварить кусок трубы ¾ дюйма.
Напротив этой трубы аккуратно приваривается штуцер, к которому нужно будет подключить компрессор

Важно расположить его так, чтобы центр совпал с центром приваренной ранее трубы.
После этого, тонкая трубка вставляется в штуцер. Она должна пройти сквозь корпус дымогенератора и войти в трубу, которая находится напротив штуцера, максимум на 1 см

С помощью этой трубки будет поступать воздух от компрессора, что позволит получить нужную тягу и стимулировать горение. Благодаря тому, что мощность компрессора можно регулировать, получится контролировать интенсивность выхода дыма.
Следующий этап – крышка. Из целого куска металла нужно вырезать квадрат, размеры которого будут чуть больше сечения трубы. В центральной части квадрата вырезается небольшое отверстие, в которое нужно установить ручку. Идеальным вариантом станет ручка из дерева. Такой крышкой пользоваться не очень удобно, ведь она будет все время слетать. Поэтому нужно обрисовать контур трубы, отступить от отметки несколько миллиметров и аккуратно приварить тонкую полосу металла. В таком случае крышка будет надежно фиксироваться и не слетать.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

• В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
• Просверлить два отверстия, которые располагаются строго одно напротив другого.
• Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.
  Шибер выглядит так
• Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
• Из прутка сделать «ручку» (согнуть ее).
• Вставить в отверстия ручку, приварить вырезанный круг.

Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник — небольшая емкость по размерам чуть больше корпуса

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

• выходную трубку дымогенератора опускаем вниз,
• в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
• с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.

Для сбора конденсата усложняю трассу подачи дыма

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Возможно ли сделать дымогенератор своими руками

Дымогенератор для коптильни — довольно простое, но необычайно эффективное устройство, которое вполне можно сделать своими руками из подручных материалов. Вся привлекательность дымогененратора состоит в том, что он может работать в автоматическом режиме. В коптильном шкафе температура достигается не слишком высокая, поэтому опасаться, что продукты подгорят, не следует.

Секрет установки состоит в том, как обеспечить постоянное равномерное горение и каким образом подать дым в коптильный шкаф. Чтобы собрать дымогенератор для коптильни в условиях домашней мастерской понадобится не так много элементов.

При этом все комплектующие можно без труда купить в магазине или, хорошенько поискав, найти в собственном гараже или домашней мастерской. Чертежи и инструкции по сборке дымогенератора для коптильни — в изобилии в интернете. Чтобы соорудить своими руками дымогенератор, потребуются еще сварочный аппарат, болгарка и некоторые навыки работы с ними.

Дымогенератор из огнетушителя

В качестве практичной и доступной заготовки для дымогенератора можно взять отработанный огнетушитель. Для изготовления приспособления не потребуется значительных вложений средств. Элементы, которые потребуются:

• корпус огнетушителя;
• труба для вывода дыма;
• компрессор для подачи воздуха или вентилятор (кулер);
• ниппель 3/4;
• сгон длинный 3/4 (для вывода дыма);
• тройник 3/4;
• штуцер;
• медная трубка, диаметром 14 мм.

Ниже представлена схема работы самодельного дымогенератора из огнетушителя.

(Рис. 5 схема работы дымогенератора из огнетушителя)

Огнетушитель берётся диаметром около 100 мм и длиной в 400 ‑ 500 мм. Такие размеры позволят вырабатывать достаточно дыма для коптильной камеры объёмом до 1 м³. Внизу ёмкости сверлится два отверстия Ø 10 мм для поддувала. Оно располагается на высоте 50 мм от дна. Для верхней части используем крышку из огнетушителя с нарезанной внутренней трубной резьбой ¾.

(Рис. 6 элементы для дымогенератора из огнетушителя)

Из огнетушителя дым в камеру для копчения попадает через дюймовую трубу длиной 150‑250 мм, вкрученную в тройник .

В качестве компрессора подойдут различные компрессоры с небольшой производительностью:

• для аквариума;
• в данном случае — вентилятор охлаждения компьютера (ноутбука).

Для питания компрессора собранного из картона, канцелярского скотча и вентилятора компьютера подойдёт зарядное устройство от мобильного телефона. Проще использовать фабричный компрессор при условии, что он есть в наличии, так как его приобретение значительно удорожит всю конструкцию.

(Рис. 7 — Нагнетатель воздуха из кулера для дымогенератора)

Под коптильную камеру можно приспособить старый холодильник. Преимущества такого решения:

• плотное закрывание двери благодаря герметичному уплотнителю;
• оптимальный температурный режим и плотность дыма в камере для холодного копчения.

Изготовление своими руками дымогенератора из подручного цилиндра потребует от исполнителя технической подкованности и наличия инструментов.

Что такое дымогенератор

Специалисты, занимающиеся копчением продуктов, обратили внимание на объемы стационарных коптилен. Как правило, они рассчитаны на большое количество продуктов, иначе длительная процедура становится нерентабельной

При разработке конструкции для обработки небольших количеств пищи, возникла идея использования компактных устройств, производящих дым низкой температуры. Так появились дымогенераторы.

Это компактные устройства, выдающие дым от тлеющих материалов. Небольшое количество и мягкий режим тления позволяют получать дым с невысокой температурой, которая дополнительно понижается при прохождении через шланг, соединяющий дымогенератор и коптильный шкаф.

С помощью одного и того же устройства можно получать дым с разным запахом и свойствами. Надо лишь поменять тлеющий материал. Обычно, используются опилки или щепа из древесины лиственных пород. Опытные специалисты умеют делать смеси из разных материалов, добиваясь определенных качеств от выделяемого дыма. Это позволяет получать вкусные копченые продукты деликатесного качества.

Устройство дымогенератора для холодного копчения, сделанного своими руками

Самодельная конструкция состоит из ёмкости с крышкой, трубки для подачи дыма в коптильню и небольшого компрессора. Все составляющие комплекта можно купить по отдельности. Самодельный генератор обойдётся вам гораздо дешевле заводского, а для его изготовления не потребуются какие-то специальные инструменты. Современные «кулибины» обходятся даже без сварочного аппарата. Выглядит этот прибор примерно так:

Самодельный дымогенератор

Схема для дымогенератора холодного копчения своими руками

Схемы устройства несложно найти в сети Интернет. Вариантов несколько, но все они объединены общими деталями конструкции:

Устройство генератора с разными видами эжекции

Эжектор в дымогенераторе

Эжектор – устройство, которое организует циркуляцию дыма из генератора в коптильный бак. Изготовить его можно из обычной водопроводной металлической трубы, а для соединения используют сгоны и уголки из того же арсенала сантехника. Соединять части инжектора можно сваркой, пайкой или резьбой. Проще всего использовать резьбовые соединения.

Размещают эжекторы в верхней или нижней части генератора. При размещении в верхней части продукты разложения опилок оседают на внутренних стенках генератора и на самой щепе в ёмкости, всё это повторно горит и образует большое количество канцерогенных соединений. Специалисты предлагают отдать предпочтение в самодельном дымогенераторе для коптильни холодного копчения нижней эжекции, при которой обеспечивается оптимально чистый дым, а само обслуживание генератора значительно упрощается.

Подробнее об этом в видеоматериале:

Watch this video on YouTube

Компрессор для дымогенератора коптильни: нужен или нет

Задача компрессора – подача дыма из генератора в коптильню. От интенсивности дымления напрямую зависит результат работы. Холодное копчение – длительный процесс, поэтому компрессор должен работать долго, несколько часов, а то и суток

Важно, чтобы домашнее устройство не потребляло много электроэнергии и было ремонтопригодным

Важный момент – регулировка интенсивности подачи воздуха. Она поможет правильно подобрать режим и продолжительность копчения

Для небольшой камеры достаточно мощности компрессора в 0,8 атм, с такой задачей легко справляется небольшой прибор, к примеру, аквариумный. Для больших коптилен умельцы используют автомобильные компрессоры или детали от холодильника.

Камера для копчения

Для качественного холодного копчения потребуется несколько суток, но за это время в камере могут образовываться и вредоносные микроорганизмы, которые способны испортить продукты

Именно поэтому важно сделать камеру герметичной и правильно организовать весь процесс

Самый простой вариант – сделать камеру из двухсотлитровой металлической или деревянной бочки

Важно добиться герметичного стыка трубы дымогенератора и камеры. Бочку устанавливают на кирпичи, а на дно укладывают поддон для сбора жира

Внутри импровизированной камеры приваривают несколько кусков арматуры для подвешивания продуктов. На эту же арматуру можно установить решётки, если вы хотите разложить рыбу или сыр.

Можно изготовить камеру из кирпича или листового железа. Такие капитальные сооружения подходят для тех, кто собирается постоянно использовать коптильню или зарабатывать на этом. Швы кирпичной кладки тщательно замазываются глиной

Если камера металлическая, то важно проследить за качеством сварных швов
