Eachine e58 wi fi fpv: обзор недорогого квадрокоптера

Внешний вид

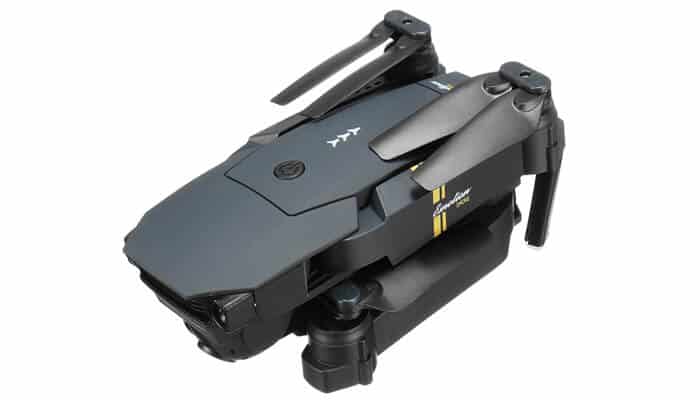

Eachine E58 является бюджетной копией DJI Mavic Pro, оба дрона очень сильно похожи. Подобно оригиналу, БПЛА имеет складную конструкцию, лучи закреплены на четырех довольно жестких шарнирах. В сложенном виде аппарат чуть меньше и значительно легче Mavic Pro. Корпус Eachine E58 изготовлен из ABS пластика, правда, особой уверенности в прочности дрона нет. Вряд ли он выдержит сильное падение без заметных трещин.

Сверху находится кнопка активации дрона, в боковых пазах можно увидеть шарниры, к которым крепятся лучи аппарата.

Аккумулятор БПЛА вынесен на заднюю сторону, его достаточно легко поддеть, чтобы вытащить. Внимательно следите за плотностью прилегания клемм перед полетом, чтобы источник питания не выпал прямо в воздухе. Разъем подключения аккумулятора уникальный, поэтому сторонние батареи с Алиэкспресс не подойдут.

Фронтальная камера на 2 мегапикселя размещена в передней части нижней панели. Она может изменять свой угол наклона только по вертикали в пределах 60 градусов.

Примечательно, что полное копирование Mavic Pro соблюдено даже в пульте дистанционного управления. Он имеет похожий дизайн, правда, его антенны бутафорские и не принесут никакой пользы при раскладывании. Крепление для смартфона не самое надежное и предательски скрипит при установке девайсов с большой диагональю экрана.

Eachine E58 оснастили моторами 0720 коллекторного типа, уложенными в горизонтальном положении в лучах квадрата. Точные характеристики двигателей разработчик не указал в документации.

Полетные качества

Дрон может управляться в трех режимах:

• Только пульт ДУ – управление трансмиттером, без смартфона. Само собой, в таком случае FPV режим недоступен. Для активации нужно нажать и удерживать кнопку питания БПЛА около 2 секунд до мигания LED-огоньков;
• Только смартфон – управление через телефон с помощью приложения JY UFO, сниженная дальность действия;
• Пульт ДУ + смартфон – процедура подключения аналогична управлению только через смартфон. Большинство функций вынесены на экран девайса, аналогичные кнопки на пульте (режимы видео) не работают. Доступен FPV режим.

Запуск моторов БПЛА происходит после одновременного разведения стиков друг от друга в крайний нижний угол. При таком запуске дрон не взлетает, а работает в холостом режиме. Взлет происходит при наборе оборотов правым стиком. Несмотря на бюджетную ценовую категорию, Eachine E58 достаточно хорошо показал себя в воздухе. Квадрокоптер не сносит ветром средней силы, при этом он может держать достаточно ровную траекторию.

Управление

Дрон Eachine e58 включается нажатием на центральную кнопку на корпусе. После этого его световые индикаторы начнут мигать. Пульт включается переключателем посередине.

Для сопряжения здесь также будет мигать синий индикатор. Чтобы подключиться к дрону нужно развести стики вверх и вниз. Вы услышите звуковой сигнал оповещения и уже сможете отправлять коптер в полет.

Управление стандартно. Левый стик отвечает за высоту и поворот корпуса, а правый за направление полета. Дрон отлично подойдет для начинающих, так как имеет довольно интуитивное управление и прочную маневренную конструкцию, учиться на которой самое то.

Так же вы наберетесь опыта в полном контроле за коптером в воздухе.

Ведь из-за того что этот малыш весит всего 100 грамм, даже при небольшом ветре вы почувствуете сопротивление и то что дрону нужна помощь вашим подруливанием, чтобы его не сдуло ветром и не сбилось направление полета.

В этом плане выходить с ним на открытую местность лучше в тихую безветренную погоду. Так вы получите намного больше удовольствия и сможете нормально привыкнуть к управлению в комфортных условиях. В помещении без ветра дрон ведет себя замечательно.

Управление Eachine e58

Коптер отлично набирает высоту и выполнять различные маневры, сохраняя стабильность в воздухе. У него есть функция посадки и взлета с помощью одной кнопки, а также режим auto возвращение к пульту управления.

Заявленная дальность полета в свободных от помех зоне составляет 80-100 метров.

При преодолении этого расстояние вы скорее всего потеряете управление и коптер рухнет на землю или совершит принудительную посадку.

Управление

Квадрокоптером марки Eachine e58 пользоваться можно по-разному: при помощи специального пульта, за счет установленного на смартфон приложения или же применять их в тандеме. Включается устройство при помощи специальной кнопки – ее нажимают и держат порядка 2 секунд, пока не замигают все светодиоды устройства. Чтобы подключить изделие к пульту, нужно переместить левый стик сначала одним движением вверх, затем перевести его вниз. После того, как светодиоды перестанут светиться, можно отправлять гаджет в полет.

При использовании приложения необходимо синхронизировать его со смартфоном по каналу Wi-Fi, причем в данном случае не потребуется вводить никакого пароля. В приложении есть стики, только они виртуальные и сенсорные. К ним также будут добавлены иконки автоматического взлета и посадки, опять же автоматического выполнения переворота на 360 градусов, кнопка аварийного отключения двигателей и кнопка блокировки.

По результатам обзора данная модель получает за свои возможности твердую четверку. Она будет идеальным решением для людей, только начинающих осваивать квадрокоптеры, также отличается превосходным соотношением цены и качества.

Обзор Eachine E520 и Eachine E520S

Эти 2 квадрокоптера абсолютно одинаковы, за исключением наличия GPS модуля. Дрон очень легкий, всего 280 грамм. Ниже экспресс-обзор:

Пластик и сборка

Пластик имеет резино-бархатное напыление, на котором не остаются отпечатки пальцев, а вот пыль остается, но это лучше, чем какой-нибудь глянцевый пластик. Сам пластик среднего качества, который соответствует цена = качество.

По сборке: ничего не люфтит и не болтается, винтики вкручены до упора и их достаточно много, что создает достаточную жесткость конструкции. При первом полете неудачно долетел до веток сосны и дрон упал с 5 метровой высоты — ничего не сломалось и даже не осталось царапин на лопастях, так как они сделаны из мягкого пластика.

Складываются лучи плотно и легко, в момент раскладывания, происходит щелчок в каждом луче — там внутри есть специальный упор, который щелкает и фиксирует лучи.

По камере: камера без какого-либо механизма движения, хотя в инструкции можно найти строку, что при нажатии определенной кнопки, камера опускается или поднимается на 10 градусов за нажатие, но это неправда, так как я разобрал эту камеру и там нет никаких механизмов, сама камера держится просто на пластиковых ручках. Возможно, такой механизм появится в следующей версии,, либо механизм убрали для удешевления квадрокоптера, а строчку забыли убрать. Фото с камеры скоро будут.

По пульту: дизайн как у пульта Мавика, но из значительно более дешевого пластика, но опять же, цена = качество. Внизу выдвигается держатель для телефона, можно засунуть достаточно большой. В качестве регулирующего механизма — пружины. Телефон держится крепко, а на нижней плашке есть покрытие из вспененного материала, чтобы на телефоне не остались царапины. Сама сборка пульта хорошая, ничего не болтается и не скрипит. Насчет антенн — я их не разобрал, так как они проклеены между собой, но думаю, что в них ничего нет, просто для красоты.

В пульте есть пищалка, которая будет пищать при различных условиях. Питается от 4 мизинчиковых батареек. Если отключить питание пульта, квадрокоптер Eachine E520S включит программу возврата домой и полетит на свой завод в Китай. Шучу, полетит он на место своего взлета, поэтому, после включения квадрокоптера и калибровки, дайте ему поймать нужное количество спутников (7 штук).

По моторам: двигатели здесь бесколлекторные, с таким же корпусом (закрытого типа, где внешняя часть не крутится) как и у своего оригинала. Работают достаточно громко, думается, что там не топовые подшипники, иначе, там бы только двигатели вышли в цену этого квадрокоптера. Тяга хорошая, квадрокоптер достаточно маневренный на этих моторах.

Наши читатели сообщили, что у двигателей интересная конструкция и они не бесколлекторные:

Получается, что производитель вводит в заблуждение.

По аккумулятору: заряжать можно только через USB. Внешним зарядным устройством, например, iMax b6, зарядить нельзя. Время полета — 14-16 минут. Аккумулятор вставляется в отсек плотно и до щелчка. Во время полета точно не вывалится.

По дальности полета: все в пределах заявленной дальности производителя, тут работает физика и ничего более. При достижении порога в 200 метров в открытом поле 200 метров, вы уже в реальном времени не сможете принимать видео, а еще около 50-100 метров и управлять. Тогда квадркоптер сам вернется на базу. Зато можно включить режим Полет по точкам, выставить точки и квадрокоптер сам пролетит нужное вам поле и вернется обратно, только не создавайте слишком большое расстояние, ему может не хватит заряда на возврат.

По приложению + фото и видео — будет немного позже, возникли некоторые сложности.

О продукте

Хорошо исполненный бюджетный квадрокоптер, который разработчик позиционирует как селфи-дрон, хотя никаких функций и режимов с акцентом на съёмку в формате селфи у него нет. Eachine E56 исполнен из обычного пластика, скорее всего переработанного.

Благодаря складываемым лучам не без того компактный квад становится еще портативнее и умещается практически в любом кармане. Механизм складывания лучей работает хорошо, без каких либо люфтов, в крайнем полетном положении лучи четко фиксируются характерным щелчком, исключая любую возможность непроизвольного складывания в момент столкновения либо краша.

На передней части квадрокоптера расположены два светодиода отвечающие за основное освещение, сзади пара светодиодов исполняет роль индикаторов состояния. На верхней части E56 как у всех современных селфи-дронов, расположилась кнопка включения. Удерживая её в нажатом положении более трех секунд, квадрокоптер либо выключается, либо включается.

Камера стала снимать лучше, чем у предшественников пятидесятой серии, обеспечивает четкое 720p изображение с неплохой для бюджетного квада цветопередачей. В целом при условии отсутствия ветра, дрон реализует относительно стабильную съемку. Тапнув в приложении по иконке авто-взлета E56 взлетает на высоту 40-50см и удерживает её. Удержание высоты в этом дроне реализовано с помощью барометра, и надо отметить, что делает он это вполне эффективно даже при наличии ветра.

Eachine E520S Обзор

По мере роста рынка недорогих беспилотных летательных аппаратов растет конкуренция среди мелких производителей беспилотных летательных аппаратов с высококачественными камерами по низким ценам.

Eachine E520S, пожалуй, самый амбициозный проект, потому что он оснащен потрясающими функциями и 4K-камерой и может быть приобретен менее чем за 8000 рублей, что является выгодной покупкой для беспилотника с 4K-камерой.

Eachine становится нарицательным в мире недорогих беспилотных летательных аппаратов, они выпустили несколько отличных квадрокоптеров по доступным ценам, и Eachine E520S ничем им не уступает.

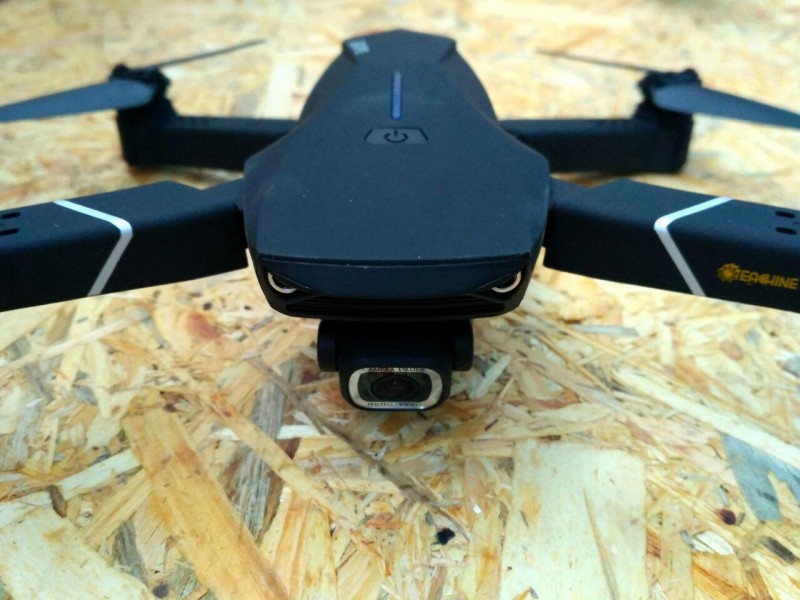

Что вы сразу заметите в Eachine E520S, так это то, что это складной дрон, очень похож на дрон DJI Mavic Air . Я не верю, что это случайно, серия дронов Mavic — одна из самых популярных, и было множество моделей имитаторов, которые следовали и пытались подражать ее огромному успеху. Большинство из них не были такими как Eachine E520S.

Я не говорю, что Eachine E520S так же хорош, как DJI Mavic Air, это не так, и он не претендует на это. Тем не менее, как ни крути дроны DJI Mavic, просто выходят из бюджета большинства людей, которые просто хотят, чтобы дрон хорошо летал,  у которого были бы современные функции, чтобы он делать высококачественные видео и фото.

Eachine E520S изготовлен из высококачественного пластика, который прочен и не выглядит дешевым. Это не один из тех дронов, которые чувствуются, что он развалится, как только вы столкнетесь с вашим первым препятствием, он также поставляется с защитой пропеллеров, чтобы минимизировать ущерб от падений.

Дрон имеет размеры 40 * 28 * 7,5 см в полностью разложенным виде и установленной защитой пропеллеров. Когда он сложен, он становится вдвое меньше, что делает его идеальным для того чтобы взять его с собой при любом удобном случае, если вы часто путешествуете и ищете хороший квадрокоптер, складные дроны, такие как Eachine E520S, идеально подходят для того чтобы взять их с собой в дорогу.

Дрон поставляется с LiPo-батареей 1200 мАч, это новые типы модульных батарей, которые хранят заряд гораздо дольше. На одном заряде батареи вы можете управлять дроном в течение 15 минут, что дольше чем у большинства других квадрокоптеров в своем ценовом диапазоне.

Пульт управления:

FPV очки Eachine VR006

В полной комплектации с Eachine E013 идут FPV очки Eachine VR006 (версия с одной антенной), которыми также укомплектовывается более продвинутый и скоростной квадрик Eachine Q90C. Отметим показательное качество материалов и исполнения продукта в целом для бюджетного сегмента FPV очков.

Дисплей

Диагональ экрана составляет 3 дюйма (7.62см). Разрешение экрана 500 × 300 пикселей. Очки получили встроенный 40 канальный видеоприёмник. А также не самый лучший для FPV полетов формат картинки — 4:3, отнесем этот факт к минусам.

АКБ

Встроенный АКБ (1S 500мАч LiPo) обеспечивает время работы около 1 часа, что соответствует заявленному времени в спецификации. Когда заряд АКБ очков на исходе, в левом углу экрана начнет мигать индикация с остаточным напряжением (рабочий диапазон от 4.2-3.7v). Если проигнорировать предупреждение, то в конечном итоге просто погаснет экран.

Зарядка

Подзарядка осуществляется от USB кабеля идущего в комплекте, где то за 50 минут. Зарядный microUSB порт находится с левой стороны маски, прямо под антенной. О начале подзарядки сигнализирует постоянно горящий светодиод (красного цвета) располагающийся в нижней части очков. Когда зарядка закончится, светодиод погаснет.

Несмотря на простое бюджетное исполнение, на удивление зарекомендовали себя исключительно с лучшей стороны. На голове держатся надежно, маска прилегает к лицу плотно и без единого просвета. Поролоновый уплотнитель мягкий и не создаёт неприятных ощущений на всем протяжении полёта. При хорошем освещении картинка в целом четкая, дискомфорта глаза не испытывали. Думаем, новички оценят.

Кнопки управления

• «+» / «-» — для ручной корректировки полосы частот (а также для изменения настроек в меню)
• «Menu» — для доступа к таким настройкам как: яркость / контраст / насыщенность / режимы AV и AV-in
• «Scan» — при коротком нажатии запускает автопоиск рабочей FPV частоты. При удержании включает либо выключает FPV очки.

Все интуитивно понятно и не вызывает вопросов при эксплуатации.

Так как наш коллектив для FPV полетов использует очки из более дорогого сегмента, по понятным причинам мы не могли объективно оценить качество работы VR006. Поэтому дополнительно решили узнать мнение о первых ощущениях от эксплуатации у человека, который ни разу не управлял дроном и уж подавно не пользовался такими аксессуарами. По завершению теста наш новичок дал положительную оценку очкам, чем подтвердил коллективное мнение, что Eachine VR006 будут оптимальными для всей начинающей аудитории.

О продукте

Eachine E013 Small Pepper  — очередной 65-миллиметровый клон TinyWhoop. Представленная модель вышла следом за более продвинутой версией дрона Eachine E010S, возможности которого в полной мере уже оценили любители и профессионалы. В отличии от предшественника квад E013 построен на закрытом полетном контроллере с постоянным 6-осевым стабилизированным режимом полета, что полностью исключает как возможность изменения настроек посредством конфигуратора, так и присутствие режима Acro.

В результате такой подход четко предопределил будущую аудиторию пользователей и на выходе мы получаем отличный безопасный FPV тренажер для оттачивания первичных навыков пилотирования в домашних условиях, когда на улице нелетная погода. Далее максимально подробно об этой жгучей FPV новинке в нашем обзоре.

Предполетная подготовка и настройка

Синхронизация квадрокоптера с пультом управления Eachine E520S

1. Вставьте аккумулятор в квадркоптер. Расположите дрон на горизонтальной поверхности. Нажмите на кнопку включения и удерживайте ее в течение 2 секунд. Световые индикаторы на задних лучах начнут быстро мигать.
2. Включите пульт, передвинув вправо кнопку включения. Синхронизация будет завершена, если передние (белые) и задние (синие) светодиоды будут медленно мигать.

Перед каждым взлетом, необходимо калибровать компас. Это делается очень быстро и просто. Если этого не сделать, то  возможны проблемы с автоматической навигацией в процессе полета.

Теперь, когда вы будете включать дрон и пульт, квадрокоптер автоматически будет инициализироваться в течение 8 секунд.

Следующим шагом перед первым полетом будет калибровка гироскопа.

Калибровка гироскопа

Поставьте дрон в горизонтальное положение. Включите его и пульт управления. Теперь переместите стики (оба) в правый нижний угол. Светодиоды квадрокоптера быстро замигают, а пульт издаст звук. Калибровка гироскопа завершена.

Калибровка компаса

После синхронизации с пультом и калибровки гироскопа – откалибруйте компас.

Перед каждым взлетом следует делать калибровку компаса. Она проходит в 2 этапа:

Первым делом, нажмите кнопку «Калибровка компаса» на пульте управления (кнопка под цифрой 4)

1. Шаг 1: Горизонтальная калибровка компаса Возьмите квадрокоптер в руки и 3 раза покрутите Eachine E520S по своей оси по часовой стрелке. Как только задние синие светодиоды на дроне перестанут быстро моргать – калибровка завершена.
2. Шаг 2: Вертикальная калибровка компаса Прокрутите дрон вокруг своей оси 3 раза. Если все пройдет успешно, передние белые светодиоды перестанут быстро моргать.

Поиск спутниковых сигналов

После всех процедур выше (синхронизация, калибровка), квадрокоптер автоматически начнет искать спутники. После того, как он найдет нужное количество спутников, его светодиоды перестанут моргать и начнут гореть постоянно.

Управление

Варианты управления

Квадрокоптер Eachine E58 поддерживает три варианта управления:

Аппаратура управления

1. Активируйте дрон, удерживая кнопку (сверху на квадрике) в нажатом положении около 2 секунд. Все светодиоды квадрика начнут часто мигать.
2. Активируйте аппаратуру управления. Переведите левый стик одним движением вверх и вниз, светодиоды мигать перестанут. Квадрокоптер готов к взлёту.

Смартфон (через приложение «JY UFO» IOS/Android)

1. Активируйте дрон, удерживая кнопку (сверху на квадрике) в нажатом положении около 2 секунд, все светодиоды квадрика начнут часто мигать.
2. В меню смартфона пройдите в настройки «Wi-Fi», из списка найденных сетей выберите: «WiFi-720P-XXXXXX» (X — последние шесть символов для каждого смартфона будут свои). Поиск видеолинка, как правило, занимает около 20-30 секунд (пароль не требуется)!
3. Далее запустите предварительно скаченное приложение «JY UFO», прежде чем тапнуть по иконке «Play» пройдите в настройки (левее иконка в виде шестеренки) активируйте «Preview 720P» после выйдите из настроек и пройдите по иконке «Play». На успешное подключение укажет транслируемая картинка с камеры квадрокоптера.
4. Вверху дисплея тапните по иконке «Off» после чего на дисплее появятся виртуальные стики. Светодиоды квадрика мигать перестанут.
5. После тапните по иконке виде песочных часов, к виртуальным стикам добавятся иконки автовзлета и посадки, аварийного отключения моторов, исполнение переворотов 360° и блокировка. Можно приступать к взлёту.

Аппаратурой управления + смартфон (IOS/Android)

1. Активируйте дрон, удерживая кнопку (сверху на квадрике) в нажатом положении около 2 секунд, все светодиоды квадрика начнут часто мигать.
2. Активируйте аппаратуру управления, переведите левый стик одним движением вверх и вниз, светодиоды мигать перестанут.
3. В меню смартфона пройдите в настройки «Wi-Fi», из списка найденных сетей выберите: «WiFi-720P-XXXXXX» (X — последние шесть символов для каждого смартфона будут свои). Поиск видеолинка, как правило, занимает около 20-30 секунд (пароль не требуется)!
4. Далее запустите предварительно скаченное приложение «JY UFO», прежде чем тапнуть по иконке «Play» пройдите в настройки (левее иконка в виде шестеренки) активируйте «Preview 720P» после выйдите из настроек и пройдите по иконке «Play». На успешное подключение укажет транслируемая картинка с камеры квадрокоптера.
5. Установите смартфон в выдвижную рамку пульта. Приступайте к взлёту.

Аппаратура управления E58 визуально напоминает пульт сразу трех премиальных беспилотников: DJI Mavic Pro, Mavic Air и Spark. Работает на частоте 2.4ГГц. Питание осуществляется от 3 × AA (докупаются отдельно). Согласно спецификации обеспечивает уверенное управление квадрокоптером на расстоянии 80-100 метров. На практике это расстояние в свободной от помех зоне составило 30-35 метров.

Конструкция пульта имеет выдвижную рамку для установки в неё смартфона (макс. ширина гаджета 7.5см). Установив в неё смартфон, в момент его фиксации рамкой, пользователь сначала столкнется с проблемой самопроизвольного нажатия боковых кнопок телефона. Первое что захочется сделать в данном случае это перевернуть смартфон кнопкам вниз и надо сказать это будет удачное положение, но из-за того что приложение не поддерживает функцию автоповорота экрана, такое положение становится не актуальным. Смартфон придется вернуть в исходное положение и установить со сдвигом в левую сторону, осложняя тем самым процесс управления квадрокоптером.

Управление

Квадрокоптер Eachine E013 получил компактный, качественно исполненный пульт управления работающий классически на частоте 2.4ГГц, стики которого исполнены из металлизированного сплава, что является редкостью для такого сегмента БЛА. Мелочь, а приятно. Если вы новичок, то для вас этот будет вполне удобная аппаратура. На наш взгляд стоит отметить эргономичное расположение всех кнопок, достаточно один раз ознакомиться с их назначением в инструкции и смотреть, куда нажимаешь уже не надо.

Питание

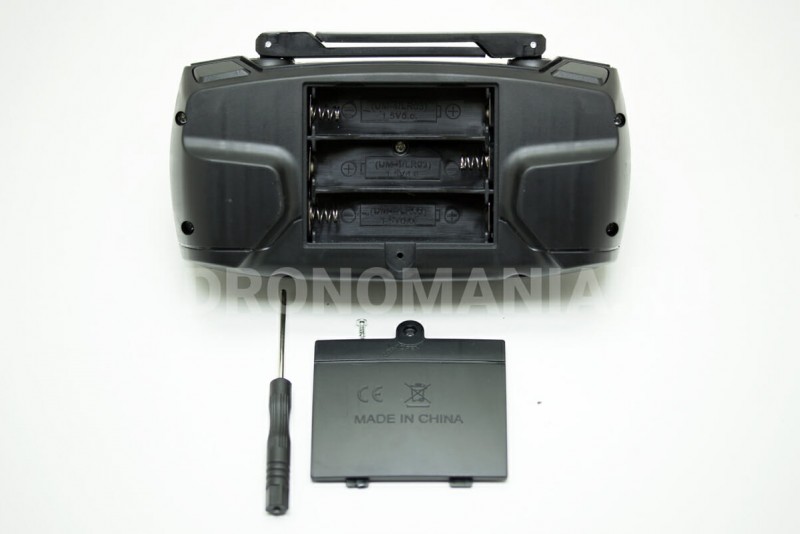

Питание осуществляется от трех батареек формата AAA, позаботьтесь об их приобретении заблаговременно, потому что в комплекте их не будет.

Управление квадрокоптером Eachine E58

На фото выше показаны все функции которые можно выполнять с пульта, но можно летать и используя только смартфон.

Сам пульт удобный, компактный и хорошо лежит в руках, летать с него удобнее чем со смартфона

Смартфон к пульту крепится с помощью выдвижного держателя. Крепление жесткое и прочное.

Для просмотра видео с камеры дрона ваш смартфон крепится на выдвижном держателе снизу, все как у старшего брата.

Камера снимает хорошо, цвета яркие.

Дроном можно управлять и без пульта, только со смартфона, на экране отображаются два стика, с помощью которых и происходит управление дроном.

Можно нарисовать путь полета, квадрокоптер будет лететь по нему. Только это  работает в зале или в безветрие, тк дрон не оснащен GPS, то делать «поправку на ветер» у него не получается и в ветреный день полет будет со сносом маршрута по ветру.

Стоит добавить и то, что те, кто имеют в своем хозяйстве VR очки, могут использовать их как FVP шлемы выбрав режим отображения стерекартинки.

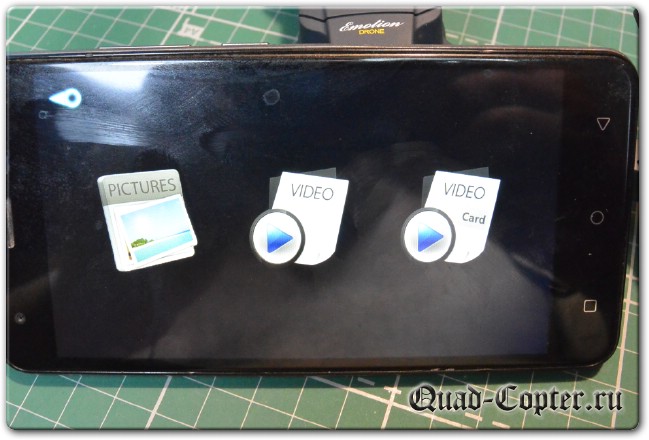

Так же на смартфоне можно включать запись и просмотр видео. Только видео запись на дроне и на смартфоне — это две разные записи. Дрон пишет четкое видео прямо с камеры на MicroSD, а смартфон — полученное видео, на смартфоне будут помехи (если они были в полете), а на SD карточке — нет!

Камера

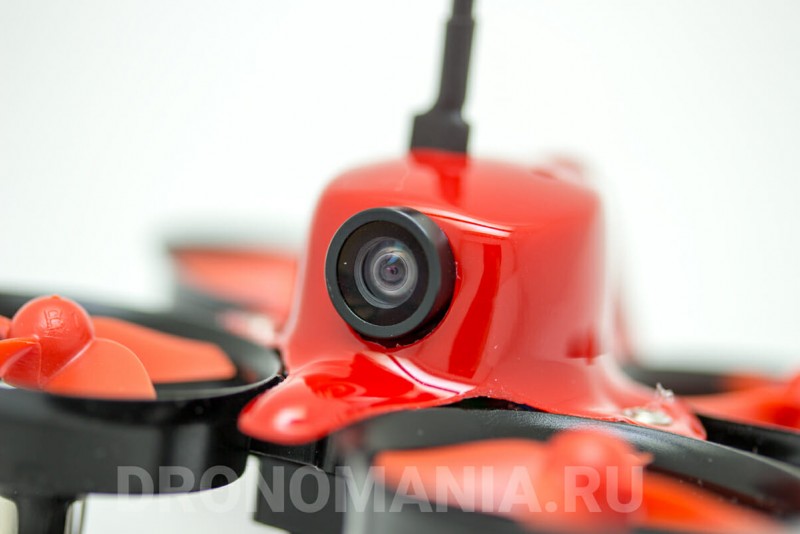

На борту Eachine E013 установлена 1/3″ CMOS M7 1000TVL камера с оптимальным для FPV полетов полем зрения (FOV) — 120° H170°. Не имеет угла наклона и закреплена жестко в горизонтальном положении. На практике зарекомендовала себя с лучшей стороны, показала яркие цвета с не плохой светочувствительностью.

Видеопередатчик

За трансляцию видеосигнала отвечает 40-канальный 5.8ГГц VTX мощностью 25мВт. Качество сигнала хорошее, но диапазон, не самый лучший среди 25mW VTX I. В свободной от помех зоне обеспечивает уверенную FPV трансляцию на расстояние до 30 метров. Для домашних полетов этого хватает с головой, если ваш дом не замок, конечно.

Когда летаешь один

Если пользователь летает один дома, то никакой предполетной настройки видеопередатчика проводить не придется.

Достаточно будет:

1. Включить дрон (синий светодиод мигает часто)
2. Включить FPV очки, нажав и удерживая кнопку «Scan» до тех пор, пока не включиться экран (обычно около 4 секунд).
3. Запустите одинарным коротким нажатием кнопки «Scan» автопоиск канала FPV трансляции. В правом нижнем углу дисплея отобразится надпись «Scan». Дождитесь появления на дисплее четкой и стабильной картинки передаваемой с камеры дрона. (Данная процедура проводится всего один раз).
4. Убедитесь, что стик газа «Throttle» находится в крайнем нижнем положении.
5. Включить аппаратуру управления (синий светодиод дрона перестал мигать, на аппаратуре замигает красный светодиод).
6. На аппаратуре управления, перевести одним движением стик газа «Throttle» из крайнего нижнего положения в крайнее верхнее и обратно (светодиод на аппаратуре перестал мигать)
7. Квадрик готов к FPV полету.

Когда летаешь группой

Когда в одном месте собираются два и более беспилотника, то необходимо что бы каждый дрон транслировал видеопоток на своей индивидуальной частоте, так как в случае совпадения частот, будут проблемы с отображением FPV картинки. Чтобы такого не происходило, существует тонкая настройка видеопередатчика. В нашем случае для этого выступают 40 каналов в стандартном для видеопередачи диапазоне частот 5.8ГГц:

Настройка

Смена каналов и полос частот осуществляется посредством маленькой кнопки расположенной рядом с основной линейной антенной VTX в верхней части фюзеляжа дрона. В роли индикаторов смены выступают два ряда светодиодов (синего и красного цвета), которые располагаются под пластиковой оболочкой на плате видеопередатчика.

Светодиоды

Первый ряд светодиодов синего цвета, где первые пять (с лева на право) отображают выбранную пользователем полосу частот (Band 1-5). Смена полос осуществляется длинным нажатием на кнопку (около 2 секунд). Когда отпустить кнопку укажет быстро мигающий шестой «Индикатор времени».

Шестой светодиод первого ряда – это индикатор времени или проще говоря, указывает пользователю (начинает часто мигать) когда надо отпустить кнопку чтобы произошла смена одной из пяти полос частот (Band 1-5) либо вовсе тухнет, указывая тем самым на смену системы PAL на NTSC и обратно.

Седьмой светодиод первого ряда указывает, в какой системе PAL/NTSC работает передатчик, если мигает то PAL, если горит то NTSC. Для того чтобы произошла смена систем необходимо кнопку удерживать в нажатом положении около 5 секунд (шестой индикатор времени тухнет, указывая на то, что смена систем произошла и кнопку можно отпустить).

Второй ряд состоит из восьми красных светодиодов, где каждый отображает один из восьми каналов (CH1-8). Смена каналов осуществляется коротким нажатием на всё туже кнопку.

После того как пользователь выбрал нужную частоту для видеопередачи, необходимо снова запустить автопоиск на FPV очках, коротким нажатием кнопки «Scan». Таким образом, выставляется своя индивидуальная частота видеопотока для каждого дрона участвующего в гонке.

Управление

В комплектации Eachine Q90C идет стандартная аппаратура, построенная на RF-модуле, чипе XN297L (+ модуль усиления сигнала). Работает в диапазоне частот от 2.400 2.483ГГц. Питание аппаратуры осуществляется от 4 × AA (докупаются отдельно). Расстояние удаления соответствует заявленному значению в спецификации производителя – 120 метров. Аппаратура получила обратную связь с дроном посредством вибраций.

Пульт управления будет часто вибрировать в случае:

• Низкого уровня заряда АКБ дрона/Аппаратуры,
• При потере связи
• При каждом нажатии на ряд нижних кнопок отвечающих за смену режимов полета (Angel/Horizon/Manual), Чувствительность руля управления (D/R), смену FPV каналов либо перевод в игровой режим (CH/Game) и привязку аппаратуры с дроном (Bing).

Режимы полета

В распоряжении пользователя 3-режима полёта:

1. Angel – электроника на 100% контролирует горизонтальное положение дрона, динамичность и углы наклона минимальны. Режим для новичков. При нажатии на кнопку «Angel» аппаратура вибрирует один раз.
2. Horizon — электроника на 50% контролирует горизонтальное положение дрона, предоставляя пилоту больше свободы в управлении. Углы наклона станут острее, скорость выше. При нажатии на кнопку «Horizon» аппаратура вибрирует два раза.
3. Manual – электронная стабилизация отключена, углы наклона максимальны. Раскрывает весь летный потенциал дрона. Режим подходит для продвинутых пользователей. При нажатии на кнопку «Manual» аппаратура вибрирует три раза.

Интеллектуальные режимы полета

Как и многие современные беспилотники, Eachine E520S поставляется с несколькими интеллектуальными режимами полета. Эти режимы упрощают пилотирование квадрокоптера, а снимать видео и изображения намного проще, так как вам не нужно беспокоиться об управлении беспилотником.

У него есть три интеллектуальных режима полета:

• Точка — нарисуйте путь в приложении, и дрон будет следовать по этому пути автоматически.
• Surround / Orbit — В этом режиме дрон будет вращаться вокруг человека, держащего передатчик, этот режим отлично подходит для съемки селфи.
• Smart Track — в этом режиме квадрокоптер будет следовать за вами, куда бы вы ни пошли, это еще один отличный способ снимать видео и изображения.

Дрон также имеет функцию автоматического возврата домой, если вы видите, что заряд батареи начинает разряжаться или теряете из виду ваш дрон, просто нажмите кнопку RTH на контроллере, и дрон вернется к вам. Крутая особенность, которая минимизирует вероятность того, что вы потеряете или разобьете свой дрон.

Приложение

И для сопряжения с коптером существует специальное приложение .

Для использования приложения вы должны будете подключиться к раздаваемые коптером вай фай сети и нажать в приложение play. После вы увидите снимаемую камерой картинку в реальном время и также получите доступ к двум стикам управления.

Тут есть все те же функции, как и на пульте, только здесь они выполнены в виде графического пользовательского интерфейса.

Есть кнопка для калибровке гироскопа и кнопка блокировки, а также отсюда производится запуск видеосъемки и делаются фотографии. Есть также весьма сомнительный способ управления, где вы должны как бы рисовать траекторию движения дрона.

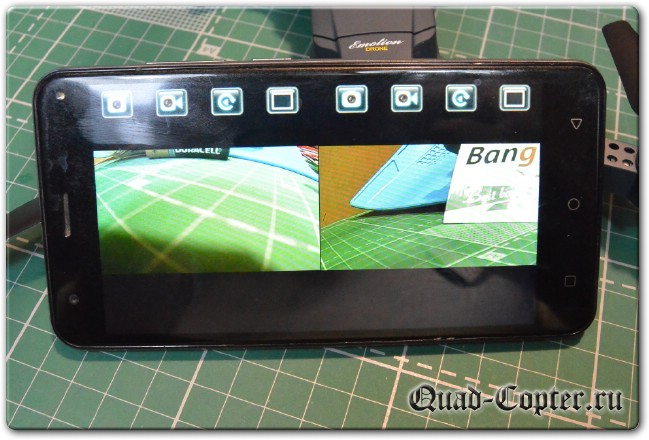

Также есть возможность переключиться в режим раздельного экрана для полетов от первого лица с использованием веерочков .

Из минусов было замечено, что сделать снимок и начать видеозапись можно только с помощью соответствующей кнопки в приложении.

Хоть на пульте, как написано в инструкции, для этого тоже есть специальная кнопка, запись видео после ее нажатия не начинается и множество отзывов пользователей, также сообщают о том, что с пульта начать запись или сделать фотографию не получается.

Спецификация

Дрон

Бренд

Eachine

Модель

Q90C

Полетный контроллер

Кастомная версия SP Racing F3

Моторы

коллекторные 2S моторы 8520

Video TX:
8-канальный 5.8ГГц VTX мощностью 25мВт

Камера:
1/3″CMOS 1000TVL

FOV:
110°

Система цветности

PAL

Питание дрона

7.4V 300mAh LiPo 25C с micro LOSI коннектором

Угол наклона камеры

не регулируемый

Расстояние FPV удаления

120 метров

Время полета

6 минут

Несущие винты

трех-лопастные 44мм

Размеры дрона

88 × 58 × 40мм

Рама

90мм

Материалы исполнения

пластик

Вес с АКБ

60 грамм

Рабочая температура

-10℃ до +40℃

FPV очки Eachine VR006

Версия с одной антенной

Размеры

138 × 129 × 79мм(без антенны)

Вес

165 грамм

Диагональ дисплея

3 дюйма

Разрешение

500 × 300 пикселей

Антенный коннектор

RP-SMA

Рабочее напряжение

1S батарея (3.7-4.2v)

Рабочий ток

350-450mA

Чувствительность приёма

-95дБм

Питание

встроенного типа 3.7V  500mAh

Время работы

1 час

Автопоиск каналов

да

Язык меню

английский

Функции OSD:

Текущее напряжение АКБ очков / Частота AV сигнала

Видеовыход

AV-IN

Плюсы и минусы дрона Eachine E58

Плюсы:

• компактный, легко переносить просто в кармане или в любой сумке/рюкзаке
• складные лучи дрона
• простой в управлении и не требует обучения
• HD камера, ее вполне хватает для селфи съемки
• наклон камеры, позволяет снимать с большой высоты происходящие под дроном
• имеет режимы автопосадки, автовозврата, полета в безголовом режиме и полета по траектории
• автоматическое удержание высоты по бародатчику
• похож на профессиональный дрон DJI Mavic

Минусы:

• задержка FPV сигнала (это у всех дронов с WiFi FPV)
• малое время полета на одном аккумулторе
• малая дальность управления (по сравнению с большим братом)

Стоит отметить, что разочарование в дроне обычно получают те, кто покупает этот квадрокоптер ориентируясь на возможности DJI Mavic.

При этом, их не настораживает то, что E58 стоит в 20 (!!!) раз дешевле Мавика

Те кому нужны профессиональные возможности дрона и настоящие авторежимы — полет по карте, автономный облет препятствий, стабилизация видео на трехосевом подвесе, могут обратить свое внимание на DJI Mavic Air. Он совмещает в себе компактность и большие возможности

Eachine E58 — это летающая игрушка с возможностью записи HD видео, ее удел — съемка селфи с неба и «полеты в пределах двора».

Малый вес не требует регистрации этого дрона, а травмобезопасность и низкая цена позволяет использовать в качестве подарка ребенку для самостоятельных полетов.

Если возможностей описанных в статье для вас достаточно — то Eachine E58 — ваш выбор!
