FT232R

27.05.2015 | Рубрика: Электроника

FT232R (FT232RL)

Немного о ставшей уже классикой жанра микросхеме преобразователя UART – USB (UART-to-USB). Это всем известная микросхема FT232RL компании FTDI (Future Technology Devices International Limited).

Общие сведения

Микросхема призвана заменить устаревший и все реже встречающийся COM-порт в персональных компьютерах (ПК). При подключении к ПК по интерфейсу USB, микросхема запрашивает драйвера, которые устанавливаются единожды, последующий подключения микросхем FT232Rx проходят без запроса на установку драйверов. Несомненным плюсом является тот факт, что драйвера разработаны под целую кучу систем:

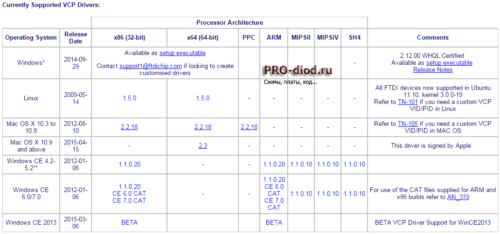

Драйвера для FT232Rx поддерживают несколько ОС

Драйвера имеются двух типов:

VCP — Virtual COM Port, который обычно и используется

D2XX — Direct Drivers, который позволяет управлять отдельными выводами микросхемы.

После установки драйвера VCP (далее говорится только про VCP) в системе появляется COM-порт.

FT232Rx в диспетчере задач

Каждая новая микросхема добавляет номер COM-порта, так что при работе с большим числом разных экземпляров FT232RL, лишние COM-порты приходится чистить.

Возможности FT232R

Выходные сигналы со стороны RS-232 не соответствуют стандарту, поэтому для получения полноценного RS-232 необходимо согласование логический уровней. Но в абсолютном большинстве случаев FT232Rx призвана объединить микроконтроллер (МК) и ПК, а значит достаточно, что со стороны RS-232 микросхема FT232Rx работает с логическими уровнями.

FT232Rx имеет в своем распоряжении стабилизатор на 3,3В; EEPROM для любителей записывать свою информацию в FT232Rx (тогда в диспетчере устройств будет красивая информация об, например, авторе девайса); индикацию процессов Rx и Tx; получать тактовые частоты 48 МГц, 24 МГц, 12 МГц, 6 МГц.

Схема включения:

Схема включения FT232RL

В datasheet FT232Rx показаны и другие варианты включения микросхемы.

Меня вполне устроила стандартная схема включения, которая приведена на рисунке ниже

Включение FT232RL в моем модуле

На схеме я предусмотрел гальваническую развязку, индикацию передачи Rx и Tx, ESD защиту USB-цепей FR232RL. Если гальваническая развязка не нужна, микросхема цифровой гальванической развязки ADuM1201 не устанавливается, вместо нее устанавливаются резисторы R2 и R3.

Конструктивно плата выглядит так:

Применение платы в проекте:

Актуальная версия datesheet на FT232R (FT232RL)

FT232RL datasheet

ft232rx_ds.pdf

813.3 KiB
418 Downloads

UART vs USB

Кто-то скажет, что сейчас куча микроконтроллеров с USB на борту, так зачем что-то придумывать с FT232? Действительно, применение FT232Rx не всегда оптимально. Я ее применяю из-за возможности получить недорогую гальваническую развязку на опторонах или цифровом изоляторе (аналогичному в статье про ADM3251E). Для интерфейса USB тоже есть цифровой изолятор, но… сравните стоимость:

Разница в цене цифровых изоляторов

разница ощутима. И это неудивительно — в USB сигнал передается «туда и обратно» по одной и той же витой паре, а логика гальванической развязки двунаправленных шин весьма заковыриста.Кроме прочего, при использовании микросхемы изолятора USB все равно не получить скорость выше 12 Mbit. Да и код при применении UART с FT232 проще как для МК, так и для ПК. В общем FT232Rx еще долго будет жить и радовать разработчиков всяко разных девайсов.

От себя

P.S. Если уж на то пошло, использовать USB напрямую из МК вообще мало где целесообразно, т.к. если не хватает возможностей UART — пора прыгать на LAN!

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.. Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Андрей (error)
Острава, Чехия
Список всех статей

Профиль error

1981 г.р.После окончания школы поступил в Винницкий технический колледж (радиоприборостроение), затем в Винницкий нац. техн. университет (радиотехника и телекоммуникации).7,5 лет проработал в Укртелекоме на радиорелейной станции, дошёл до её руководителя.В начале 2007 г. переехал в Чехию. Тут полгода проработал в одной организации звукооператором, потом полгода в немецкой фирме Befra Elektronic в отделе ремонта и испытании всякой электронной дребедени.Два с половиной года проработал техруководителем в Асусе в отделе ремонтов сет-топ-боксов, спутниковых ресиверов и ПиСи-компонентов.С 2011 года работаю в Континентале разработчиком автоэлектроники.Женат. Имею дочь и сына. Хотелось бы не останавливаться на достигнутом.Верю в Бога. Хожу с семьёй в Церковь.

Загружаем драйвер для FT232R USB UART

Существует два типа ПО к вышеупомянутому устройству. Они служат для разных целей и требуются пользователям в определенных ситуациях. Ниже мы расскажем о том, как скачать и инсталлировать оба этих драйвера одним из четырех доступных вариантов.

Разработчиком FT232R USB UART является компания FTDI. На ее официальном сайте собрана вся информация о производимой продукции. Кроме этого там находится все необходимое программное обеспечение и файлы

Этот способ самый эффективный, поэтому рекомендуем в первую очередь обратить внимание на него. Поиск драйвера осуществляется следующим образом:

Теперь достаточно только перезагрузить ПК, чтобы изменения вступили в силу, и вы сразу можете переходить к работе с оборудованием.

Способ 2: Дополнительные программы

Подключенный к компьютеру преобразователь без проблем должен определяться специальными программами по поиску и инсталляции драйверов. Каждый представитель такого софта работает примерно по одному и тому же алгоритму, отличаются они лишь наличием вспомогательных инструментов. Преимущество способа в том, что от вас не потребуется производить действия на сайте, заниматься поиском файлов вручную, все это сделает используемое ПО. Знакомьтесь с лучшими представителями этого софта в нашей статье.

Подробнее: Лучшие программы для установки драйверов

Развернуто о выполнении процесса инсталляции драйверов через известную многим DriverPack Solution читайте в другом нашем материале, ссылку на который вы найдете ниже.

Подробнее: Как обновить драйверы на компьютере с помощью DriverPack Solution

Подробнее: Поиск и установка драйверов с помощью DriverMax

Способ 3: ID преобразователя

Каждому устройству, которое будет соединено с компьютером, присваивается свой уникальный номер. Прежде всего он служит для корректного взаимодействия с операционной системой, однако его можно использовать, чтобы отыскать подходящий драйвер через специальные онлайн-сервисы. У преобразователя FT232R USB UART идентификатор имеет следующий вид:

Советуем к ознакомлению другую нашу статью всем тем, кто выбирает этот способ для установки файлов устройства. В ней вы найдете развернутое руководство на эту тему, а также сможете узнать самые популярные сервисы для выполнения данного процесса.

Подробнее: Поиск драйверов по ID оборудования

Способ 4: Стандартный инструмент ОС

В операционной системе Windows 7 и следующих версиях присутствует специальный инструмент, позволяющий выполнять поиск и инсталляцию драйверов без использования сторонних программ или сайтов. Все действия будут производиться утилитой автоматически, а поиск осуществляться на подключенных носителях либо через интернет. Детально об этом методе читайте в другой нашей статье ниже.

Подробнее: Установка драйверов стандартными средствами Windows

Мы постарались максимально доступно рассказать обо всех возможных вариантах поиска и инсталляции драйвера к преобразователю FT232R USB UART. Как видите, в этом процессе нет ничего сложного, нужно лишь подобрать удобный способ и точно следовать приведенным в нем инструкциями. Надеемся, что наша статья помогла вам без проблем поставить файлы к упомянутому выше оборудованию.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Связанные материалы

Грызем микроконтроллеры. Урок заключительный. Прошивка….
Ну вот, писать программы для микроконтроллеров мы научились. Работоспособность прошивки тоже…

Программатор JTAGICE 3. Что внутри?…
Совершенно случайно попался мне в руки программатор JTAGICE3, который был выпущен компанией Atmel…

Windows 10 и программаторы на базе AVR910 Prottos…
Я он-лайн геймер, поэтому недавно пришлось на моём компьютере обновить ОС с MS Windows 8.1 до MS…

Программатор для ATMEL AVR-910 по USB…
Представлю Вам мой вариант печатной платы для сборки такого программатора. Детали, кроме самого МК,…

Программирование микроконтроллеров ATmega…
Хеллоу ВСЕМ!!! Итак, как я и обещал, расскажу как залить программу в МК. Для этого нам понадобится…

Программатор AVR910: перезагрузка! Ускорение работы + «превращение» в STK500…
Сегодня ночью я не лег спать. Включил фоном какую-то киношку с Джеки Чаном и быстренько спаял…

Библиотеки для подключения COG-индикаторов TIC-55 и TIC-3321 к микроконтроллерам AVR…
…простите, а вы не подскажите, как пройти в библиотеку? Небольшая предысторияПрежде, я уже имел…

Программатор AVR-910-slim для контроллеров ATMEL + Code Vision…
Прочитав на Датагоре статью Гунтиса о программаторе AVR 910 , задумал сделать ещё меньше размер и…

Программатор PIC-микроконтроллеров PICkit-2 Сlone…
Как я уже упомянул в предыдущей статье «Сделай сам универсальный блок управления для дневных…

SPAM-у 30 лет!…
Cпам отмечает 30-летие, однако в 1978 году он еще не назывался спамом. Головная боль хозяев…

Ламповый УСИЛИТЕЛЬ на 6ф3п ДЛЯ НАЧИНАЮЩИХ ОТ НАЧИНАЮЩЕГО…
Год назад даже боялся подумать, что буду собирать усилитель на лампах. Во-первых, напугали меня…

Аудио ЦАП DAC. Поделки начинающего цапостроителя. Часть 8. Обзор цифровых ресиверов DIR9001, WM8805, AK4113, PCM2707 (Обновлено)…
Чем больше времени тратишь на разработку, тем меньше на сборку и отладку. Жизненное наблюдение. На…

USB-UART (FT232RL)

В наше время COM порты на большинстве компьютеров вымерли как класс. Их ещё можно встретить на старых и специализированных компьютерах. Ситуацию с остальными компьютерами спасают переходники USB-COM (которые, к сожалению, пригодны не для всех задач, но сейчас не об этом) и PCI контроллеры c COM портами, но и эти способы не всегда удобны. Здесь на помощь приходят специализированные микросхемы FT232, об одной из них – FT232RL речь и пойдёт в этой статье. Эта микросхема, по сути, является преобразователем USB-UART.

USB-UART преобразователь на FT232RL

Её отличие от других микросхем этой серии – минимум обвязки и как плата за такое удобство большая цена, примерно 180р.

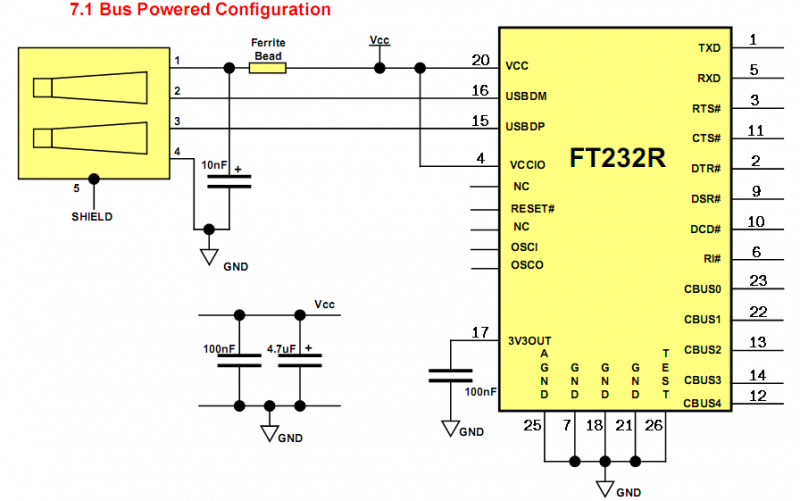

Типовая схема включения (из datasheet)

Эти микросхемы выпускаются в двух типах корпусов: SSOP 28 и QFN-32. Более удобный для пайки – первый тип корпуса.

FT232RL в SSOP-28 исполнении

Но и с ним придётся попотеть: толщина выводов у микросхемы 0,30мм, а расстояние между ними 0,65мм. Сама микросхема 7,8х10,2мм. Что бы её запаять понадобиться хороший паяльник с тонким жалом. В награду за такие мучения получаем приличную экономию места, печатная плата преобразователя, представленная в статье, вышла размерами 27 на 26 миллиметров.

Схема

Приведённая схема мало, чем отличается от типовой. Добавлены 3 светодиода: LED3 – питание, LED1 – передача данных, LED2 – приём. Резистор R4 играет роль предохранителя.

Схема и печатная плата рассчитаны на заводскую прошивку микросхемы, подробнее об этом будет рассмотрено в следующих статьях.

Печатная плата USB-UART адаптера с разведёнными линиями RTS и CTS, а также индикаторами состояния линий Rx и Tx представлена ниже.

Печатка

Применена микросхема FT232RL в SSOP 28 корпусе, mini-USB гнездо, 2 чип конденсатора по 0,1мкФ. На схеме установлены 3 светодиода (1 красный на питание и 2 жёлтых на индикацию передачи сигналов) и ограничивающие их ток резисторы: 2 1206 по 470Ом для индикационных светодиодов и 0805 на 510Ом на питание. Есть предохранитель для USB порта по плюсу питания в виде SMD резистора в корпусе 1206 на 0Ом, так же этим резистором выполнены 2 перемычки. Штыри для подключение к плате PLS. Если линии RTS и CTS не нужны, то можно их пины не запаивать.

Толщина дорожек на плате составляет 0,35мм, так что для пайки будет нужен хороший паяльник с тонким жалом или микроволной, можно попробовать запаять микросхему с помощью паяльного фена.

Замечание 1: При пайке этой платы сначала нужно запаять mini-USB, а только потом приступить к пайке микросхемы и других деталей, т.к. выводы разъёма будут заблокированы микросхемой.

Замечание 2: Чтобы избежать возможного замыкания + на корпус USB гнезда советую наклеить что-нибудь изолирующие (например: изоленту, скотч) на участок линии выходящей из под правого бока гнезда или немного подточить надфилем у этого бока металл снизу.

Драйвер

Драйвер можно скачать отсюда – ссылка.

После установки в системе появиться новый виртуальный COM порт. К сожалению не все методы работы с COM портом одинаково подходят для виртуального порта, порт будет работать (если, конечно, всё сделано правильно), но возможна потеря пакетов. Как было выяснено опытным путём: один из нежелательных методов работы с виртуальным последовательным портом – это использование компонента BComPort (Delphi), при этом с реальными портами и некоторыми USB-COM адаптерами он работает хорошо.

USB-UART адаптера в работе

Alex_EXE | 01.08.2011 | Сопряжение с ПК |

Datasheets

Datasheet

PDF, 833 Кб

Выписка из документа

Document No.: FT_000053 FT232R USB UART IC Datasheet Version 2.11 Clearance No.: FTDI# 38 Future Technology Devices International Ltd. FT232R USB UART ICThe FT232R is a USB to serial UART interface with the following advanced features: Single chip USB to asynchronous serial data transfer interface. Entire USB protocol handled on the chip. No USB specific firmware programming required. Fully integrated 1024 bit EEPROM storing device descriptors and CBUS I/O configuration. Fully integrated USB termination resistors. Fully integrated clock generation with no external crystal required plus optional clock output selection enabling a glue-less interface to external MCU or FPGA. Data transfer rates from 300 baud to 3 Mbaud (RS422, RS485, RS232 ) at TTL levels. 128 byte receive buffer and 256 byte transmit buffer utilising buffer smoothing technology to allow for high data throughput. FTDI’s royalty-free Virtual Com Port (VCP) and Direct (D2XX) drivers eliminate the requirement for USB driver development in most cases. Unique USB FTDIChip-IDTM feature. Configurable CBUS I/O pins. Transmit and receive LED drive signals. UART interface support for 7 or 8 data bits, 1 or 2 stop bits and odd / even / mark / space / no parity FIFO receive and transmit buffers for high data throughput. Synchronous and asynchronous bit bang interface options with RD# and WR# strobes. Device supplied pre-programmed with unique USB serial number. Supports bus powered, self powered and highpower bus powered USB configurations. Integrated +3.3V level converter for USB I/O. Integrated level converter on UART and CBUS for interfacing to between +1.8V and +5V logic. True 5V/3.3V/2.8V/1.8V CMOS drive output and TTL input. Configurable I/O pin output drive strength. Integrated power-on-reset circuit. Fully integrated AVCC supply filtering -no external filtering required. UART signal inversion option. +3.3V (using external oscillator) to +5.25V (internal oscillator) Single Supply Operation. Low operating and USB suspend current. Low USB bandwidth consumption. UHCI/OHCI/EHCI host controller compatible. USB 2.0 Full Speed compatible. -40°C to 85°C extended operating temperature range. Available in compact Pb-free 28 Pin SSOP and QFN-32 packages (both RoHS compliant). Neither the whole nor any part of the information contained in, or the product described in this manual, may be adapted or reproduced in any material or electronic form without the prior written consent of the copyright holder. This product and its documentation are supplied on an as-is basis and no warranty as to their suitability f …
