I2c интерфейс: описание на русском

1Описание FC-113 преобразователя последовательного интерфейса в параллельный

• Модуль FC-113 сделан на базе микросхемы PCF8574T, которая представляет собой 8-битный сдвиговый регистр – «расширитель» входов-выходов для последовательной шины I2C. На рисунке микросхема обозначена DD1.
• R1 – подстроечный резистор для регулировки контрастности ЖК дисплея.
• Джампер J1 используется для включения подсветки дисплея.
• Выводы 1…16 служат для подключения модуля к выводам LCD дисплея.
• Контактные площадки А1…А3 нужны для изменения адреса I2C устройства. Запаивая соответствующие перемычки, можно менять адрес устройства. В таблице приведено соответствие адресов и перемычек: «0» соответствует разрыву цепи, «1» – установленной перемычке. По умолчанию все 3 перемычки разомкнуты и адрес устройства 0x27.

I2C модуль FC-113 для подключения ЖК экрана

1Описание функционала работы с I2C библиотеки libMPSSE.dll

Устройство FTDI (устройство производства фирмы Future Technology Devices International – FTDI) в режиме I2C может быть только ведущим. Для работы с последовательным интерфейсом IIC в библиотеке libMPSSE.dll имеются методы, перечисленные в следующей таблице:

GPIO

SEÇİL ETEK GİYİM SANAYİ VE TİCARET LTD. ŞTİ. KİŞİSEL VERİLERİN KORUNMASI AYDINLATMA METNİ

GİRİŞ

İşbu aydınlatma metni, 6698 sayılı Kişisel Verilerin Korunması Kanununun (“Kanun”) 10. maddesi uyarınca, Seçil Etek Giyim Sanayi ve Ticaret Ltd. Şti.’e (“Şirket”) ait fabrika, mağazalar ve ilgili diğer işletmelerde toplanan kişisel verilerin işlenmesine ilişkin veri sahiplerinin aydınlatılması amacı ile hazırlanmıştır.

Şirket, kişisel verilerin işlenmesi, korunması ve güvenliği hususuna azami hassasiyet ve gayret
göstermektedir.

Kişisel veriler Şirket tarafından her türlü sözlü, yazılı ya da elektronik yöntemlerle toplanabilecektir.

Bu kapsamda ve Kanun gereğince müşterilerin, paydaşların ve ilgili tüm şahısların kişisel verileri Şirket tarafından Veri Sorumlusu sıfatıyla işlenebilecektir.

KİŞİSEL VERİLERİN İŞLENME AMACI

Kişisel veriler, Kanun’un 5. ve 6. maddelerinde belirtilen kişisel veri işleme şartları ile Kanun’da belirtilen amaçlar çerçevesinde ve tahdidi olmamak kaydıyla aşağıda belirtilen amaçlarla işlenmektedir. Buna göre kişisel verilen işlenme amacı;

1. Şirket tarafından müşterilerine sunulan ürün ve hizmetlerden müşterilere maksimum faydanın sağlanması için gerekli çalışmaların yapılması,
2. Şirket tarafından müşterilerine sunulan ürün ve hizmetlerin müşteri memnuniyetini sağlamak amacıyla, müşterilerin beğenisi, ürün kullanım alışkanlıkları ve ihtiyaçlarına göre kişiselleştirilerek müşterilere önerilmesi,
3. Şirket’in ve iş ortaklarının (franchise verilen gerçek ve tüzel kişiler dahil olmak üzere) hukuki ve ticari güvenliğinin sağlanması,
4. Şirket’in ticari faaliyetlerinin ve stratejilerinin sürdürülmesi,
5. Şirket’in insan kaynakları ve istihdam politikalarının yönetilmesidir.

Şirket, kişisel verilerin hukuka aykırı olarak işlenmesinin ve verilere hukuka aykırı olarak erişilmesinin önlenmesi ve kişisel verilerin güvenli bir şekilde muhafaza edilmesi amacıyla gerekli tüm hukuki, teknik ve idari tedbiri almaktadır.

KİŞİSEL VERİLEN PAYLAŞILMASI VE AKTARILMASI

Toplanan kişisel veriler, Kanun’un 8. ve 9. maddelerinde belirtilen şartlar çerçevesinde Şirket’in hissedarları, iş ortakları, tedarikçileri, hizmet sağlayıcıları ve yasal olarak yetkili kurum ve kuruluşlar ile kişisel veri işleme şartları ve amaçları doğrultusunda paylaşılabilecektir.

Şirket, kişisel verilerin paylaşılması halinde gerekli tüm güvenlik önlemlerini almaktadır.

KİŞİSEL VERİ TOPLAMA YÖNTEMİ VE HUKUKİ SEBEBİ

1. Kişisel veri işlenip işlenmediğini öğrenme,2. Kişisel verileri işlenmişse buna ilişkin bilgi talep etme,3. Kişisel verilerin işlenme amacını ve bunların amacına uygun kullanılıp kullanılmadığını öğrenme,4. Yurt içinde veya yurt dışında kişisel verilerin aktarıldığı üçüncü kişileri bilme,5. Kişisel verilerin eksik veya yanlış işlenmiş olması hâlinde bunların düzeltilmesini isteme,6. Kanun’un 7. maddesinde öngörülen şartlar çerçevesinde kişisel verilerin silinmesini veya yok edilmesini isteme,
7. 5. ve 6. maddeler uyarınca yapılan işlemlerin, kişisel verilerin aktarıldığı üçüncü kişilere bildirilmesini isteme,8. İşlenen verilerin münhasıran otomatik sistemler vasıtasıyla analiz edilmesi suretiyle kişinin kendisi aleyhine bir sonucun ortaya çıkmasına itiraz etme,9. Kişisel verilerin kanuna aykırı olarak işlenmesi sebebiyle zarara uğraması hâlinde zararın giderilmesini talep etme,
haklarına sahiptir.

Söz konusu hakların kullanılması için, kişisel veri sahipleri tarafından Şirket’e, yazılı olarak veya Kişisel Verileri Koruma Kurulu tarafından belirlenecek diğer yöntemlerle başvurulması halinde, başvurular talebin niteliğine göre en kısa zamanda ancak her halükarda en geç 30 gün içerisinde sonuçlandırılır.

Söz konusu başvurular şu an için ücretsizdir. Ancak işlemin maliyet gerektirmesi durumunda, bu hususta Kişisel Verileri Koruma Kurulunca bir ücret öngörülmesi halinde, Şirket’in Kişisel Verileri Koruma Kurulunca belirlenen tarifedeki ücreti talep etme hakkı saklıdır.

İLETİŞİM

İşbu aydınlatma metni kapsamında yer alan hususlara ilişkin detaylı bilgilere www.secilstore.com adresinde yer alan “Seçil Etek Giyim Sanayi ve Ticaret Ltd. Şti. Kişisel Verilerin Korunması ve İşlenmesi Politikası”ndan ulaşa bilinmektedir.

Резисторы

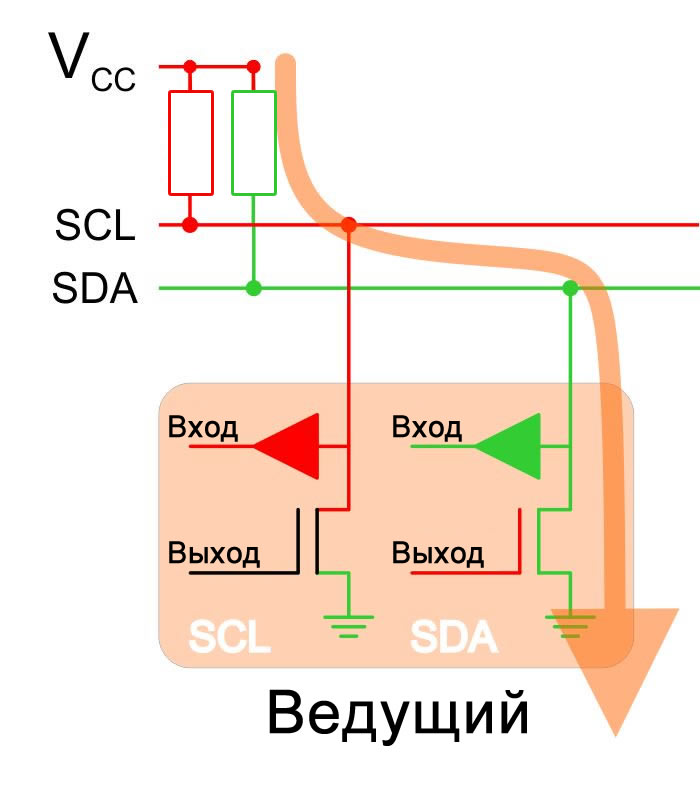

Путь протекания тока в шине I2C

Минимальное сопротивление подтягивающего резистора определяют два требования. Во-первых, подтягивающий резистор должен ограничивать ток до уровня, который не превышает максимальный ток стока выходного транзистора. Во-вторых, резистор должен предотвращать чрезмерное потребление тока, когда сигналы SDA и SCL находятся в низком логическом состоянии. На практике потребление тока является доминирующим фактором, поскольку обычно нет необходимости использовать сопротивление, которое достаточно мало, чтобы подвергнуть выходной транзистор опасности.

В качестве примера предположим, что у нас есть шина с напряжением 3,3 В, и мы хотим ограничить ток до 3 мА.

\}{3\text{}}=1.1 кОм\]

Если предположить, что сигналы на тактовой и сигнальной линиях имеют коэффициент заполнения 50%, потребляемая мощность будет равна:

\)^2}{1100}\approx 10\text\]

Подтягивающие резисторы с низкими номиналами обеспечивают более быстрые переходы и «более прямоугольный» сигнал, но также приводят к более высокой рассеиваемой мощности

Расчет максимального значения подтягивающих резисторов

Чтобы обеспечить надлежащую работу, разработчик должен убедиться в том, что выполнены временны́е требования I2C устройства

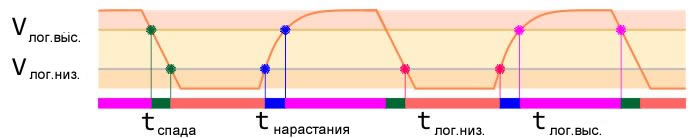

На приведенном выше графике показаны сегменты переходов I2C, которые соответствуют времени нарастания, времени спада, времени, проведенному в состоянии низкого логического уровня, и времени, проведенному в состоянии высокого логического уровня. Соответствующие значения для этих временных параметров обычно указаны в техническом описании устройства. График не в масштабе.

Подтягивающие резисторы с высокими номиналами увеличат время перехода к пороговому уровню высокого логического состояния, что может помешать правильной работе микросхемы.

Время нарастания до высокого логического уровня слишком велико, и напряжение не доходит порогового уровня высокого логического состояния. Следовательно, устройства на этой шине не смогут общаться.

Вычисление максимального значения подтягивающего резистора требует знания требований к времени нарастания. Затем используются экспоненциальные функции для моделирования кривой и нахождения времени, необходимого для достижения порогового напряжения высокого логического состояния после прохождения порогового напряжения низкого логического состояния.

Определение времени нарастания

Кривая нарастания задается показанной ниже экспоненциальной функцией. Чтобы определиться со временем нарастания, вычтите время, необходимое для достижения порога высокого логического уровня из времени, необходимого для достижения порога низкого логического уровня. Формула показывает, как значения на вертикальной оси (напряжение) зависят от значений на горизонтальной оси (время). Перед определением разницы во времени необходимо выразить из этой формулы время.

\

\

Из начальной формулы выражено время, необходимое для достижения порогового напряжения высокого логического состояния.

\

\

Из начальной формулы выражено время, необходимое для достижения порогового напряжения низкого логического состояния.

Выразим R_{подтяг.} и получим:

\

Это окончательная формула, используемая в расчетах для максимального сопротивления подтягивающего резистора; t_{нарастания}, V_{лог.низ.} и V_{лог.выс.} приведены в техническом описании, а C_шины оценивается на основе характеристик вашей схемы. Выбрав произвольные значения t_{нарастания} = 150 нс, V_{лог.низ.} = 0,5 В и V_{лог.выс.} = 1,2 В, и предположив, что емкость шины составляет 150 пФ, мы получим следующее:

\}{\ln \left ( \frac{3.3 -0.5}{3.3 -1.2 }\right ) \cdot150\cdot 10^{-12}}\approx 3500\]

Все определения SCL

Что означает SCL в тексте

В общем, SCL является аббревиатурой или аббревиатурой, которая определяется простым языком. Эта страница иллюстрирует, как SCL используется в обмена сообщениями и чат-форумах, в дополнение к социальным сетям, таким как VK, Instagram, Whatsapp и Snapchat. Из приведенной выше таблицы, вы можете просмотреть все значения SCL: некоторые из них образовательные термины, другие медицинские термины, и даже компьютерные термины. Если вы знаете другое определение SCL, пожалуйста, свяжитесь с нами. Мы включим его во время следующего обновления нашей базы данных. Пожалуйста, имейте в информации, что некоторые из наших сокращений и их определения создаются нашими посетителями. Поэтому ваше предложение о новых аббревиатур приветствуется! В качестве возврата мы перевели аббревиатуру SCL на испанский, французский, китайский, португальский, русский и т.д. Далее можно прокрутить вниз и щелкнуть в меню языка, чтобы найти значения SCL на других 42 языках.

1Описание интерфейса I2C

Последовательный протокол обмена данными IIC (также называемый I2C – Inter-Integrated Circuits, межмикросхемное соединение) использует для передачи данных две двунаправленные линии связи, которые называются шина последовательных данных SDA (Serial Data) и шина тактирования SCL (Serial Clock). Также имеются две линии для питания. Шины SDA и SCL подтягиваются к шине питания через резисторы.

В сети есть хотя бы одно ведущее устройство (Master), которое инициализирует передачу данных и генерирует сигналы синхронизации. В сети также есть ведомые устройства (Slave), которые передают данные по запросу ведущего. У каждого ведомого устройства есть уникальный адрес, по которому ведущий и обращается к нему. Адрес устройства указывается в паспорте (datasheet). К одной шине I2C может быть подключено до 127 устройств, в том числе несколько ведущих. К шине можно подключать устройства в процессе работы, т.е. она поддерживает «горячее подключение».

Описание интерфейса I2C

Давайте рассмотрим временную диаграмму обмена по протоколу I2C. Есть несколько различающихся вариантов, рассмотрим один из распространённых. Воспользуемся логическим анализатором, подключённым к шинам SCL и SDA.

Мастер инициирует обмен. Для этого он начинает генерировать тактовые импульсы и посылает их по линии SCL пачкой из 9-ти штук. Одновременно на линии данных SDA он выставляет адрес устройства, с которым необходимо установить связь, которые тактируются первыми 7-ми тактовыми импульсами (отсюда ограничение на диапазон адресов: 27 = 128 минус нулевой адрес). Следующий бит посылки – это код операции (чтение или запись) и ещё один бит – бит подтверждения (ACK), что ведомое устройство приняло запрос. Если бит подтверждения не пришёл, на этом обмен заканчивается. Или мастер продолжает посылать повторные запросы.

Это проиллюстрировано на рисунке ниже. Задача такая: подключиться к ведомому устройству с адресом 0x27 и передать ему строку «SOLTAU.RU». В первом случае, для примера, отключим ведомое устройство от шины. Видно, что мастер пытается установить связь с устройством с адресом 0x27, но не получает подтверждения (NAK). Обмен заканчивается.

Попытка мастера установить соединение с ведомым по I2C

Теперь подключим к шине I2C ведомое устройство и повторим операцию. Ситуация изменилась. На первый пакет с адресом пришло подтверждение (ACK) от ведомого. Обмен продолжился. Информация передаётся также 9-битовыми посылками, но теперь 8 битов занимают данные и 1 бит – бит подтверждения получения ведомым каждого байта данных. Если в какой-то момент связь оборвётся и бит подтверждения не придёт, мастер прекратит передачу.

Временная диаграмма обмена по протоколу I2C

Когда ведущие устройства не могут уживаться вместе

Часть того, что делает I2C настолько универсальной, – это поддержка нескольких ведущих устройств. Но, как показывает предыдущий раздел, ведущие устройства не всегда хорошо работают вместе. Логика I2C устройства должна быть в состоянии определить, свободна ли шина; если шину занял другой мастер, то устройство до запуска своей собственной транзакции ждет, пока не завершится текущая транзакция. Но что происходит, когда два (или более) мастера пытаются инициировать транзакцию одновременно? I2C обеспечивает эффективное и удивительно простое решение этой неприятной, если бы она случилась, проблемы. Этот процесс называется «арбитраж», и он полагается на гибкость схемы шины I2C с открытым стоком: если один мастер пытается привести сигнал к логической единице, а другой мастер пытаются привести сигнал к логическому нулю, то «выиграет» мастер с логическим нулем, и, кроме того, «проигравший» может обнаружить, что фактическое состояние на выходе отличается от состояния, которое он хотел установить:

Арбитраж на шине I2C

Эта схема показывает основу арбитража I2C; процесс происходит следующим образом:

1. Оба мастера генерируют стартовые биты и осуществляют свои передачи.
2. Если мастера выбирают на линии одни и те же логические уровни, ничего не происходит.
3. Как только мастера пытаются установить на линии разные логические уровни, мастер, установивший на линии логический ноль, объявляется победителем; а проигравший обнаруживает несоответствие логических уровней и отказывается от своей передачи.

Потратьте минутку, чтобы оценить простоту и эффективность этого механизма:

• Победитель продолжает свою передачу без перерыва – нет поврежденных данных, нет конфликта устройств, нет необходимости в перезапуске транзакции.
• Теоретически проигравший мог контролировать адрес ведомого устройства в ходе процесса арбитража и фактически принимать правильные данные, если так оказалось, что он и является этим ведомым устройством.
• Если конкурирующие мастера запрашивают данные от одного и того же ведомого устройства, процесс арбитража не требует необязательного прерывания транзакции – не будет обнаружено ошибки, и ведомое устройство выведет свои данные на шину, чтобы их могли получить несколько мастеров.

4Скетч для вывода текста на LCD экран по шине I2C

#include <Wire.h>  // подключаем библиотеку Wire
#include <LiquidCrystal_I2C.h>  // подключаем библиотеку ЖКИ

#define printByte(args) write(args); //

uint8_t heart = {0x0,0xa,0x1f,0x1f,0xe,0x4,0x0}; // битовая маска символа «сердце»

LiquidCrystal_I2C lcd(0x27, 16, 2); // Задаём адрес 0x27 для LCD дисплея 16x2

void setup() {
  lcd.init();  // инициализация ЖК дисплея
  lcd.backlight();  // включение подсветки дисплея
  lcd.createChar(3, heart);  // создаём символ «сердце» в 3 ячейке памяти
  lcd.home();  // ставим курсор в левый верхний угол, в позицию (0,0)

  lcd.print("Hello SolTau.ru!");  // печатаем строку текста
  lcd.setCursor(0, 1);  // перевод курсора на строку 2, символ 1
  lcd.print(" i ");  // печатаем сообщение на строке 2
  lcd.printByte(3); // печатаем символ «сердце», находящийся в 3-ей ячейке
  lcd.print(" Arduino ");
}

void loop() { // мигание последнего символа
  lcd.setCursor(13, 1);   // перевод курсора на строку 2, символ 1
  lcd.print("\t");
  delay(500);
  lcd.setCursor(13, 1);   // перевод курсора на строку 2, символ 1
  lcd.print(" ");
  delay(500);
}

Кстати, символы, записанные командой lcd.createChar();, остаются в памяти дисплея даже после выключения питания, т.к. записываются в ПЗУ дисплея 1602.
