Как сделать инкубатор своими руками: пошаговые инструкции

Основные требования, предъявляемые к инкубатору

Приступая к изготовлению своими руками домашнего инкубатора, всегда следует иметь в виду, что конечным результатом этой работы должен стать аппарат, в котором созданы все условия для полноценного развития зародыша в яйце и появления на свет в положенные сроки здорового птенца.

Иными словами, конструкция инкубатора и его оснащенность должны быть подчинены цели формирования в камере таких же условий, какие создает для своего будущего потомства птица-наседка. И среди этих факторов важнейшие – температура и влажность.

Термометры для инкубаторов

Проектировать будущий инкубатор необходимо так, чтобы у птицевода была возможность постоянно и без каких-либо препятствий контролировать температурно-влажностный режим инкубации. Здесь надо иметь в виду, что выдерживание яиц большей части самых популярных у заводчиков видов домашней птицы происходит в диапазоне между 37,1 и 39˚С.

При этом в первые дни инкубации яйца (до помещения в камеру их можно хранить не более 10 дней) прогреваются до максимальной температуры, рассчитанной для того или иного вида птицы (см. таблицу температур), а к концу этого периода температура снижается до минимальных показателей. И только при выведении перепелов в течение всего 17-дневного периода инкубации поддерживается постоянная температура – 37,5 градуса.

Таблица температурного режима в инкубаторе

Что касается другого важного параметра – влажности, то и она на протяжении всего периода до выведения птенцов меняется. В частности, оптимальный уровень влажности воздуха внутри инкубатора до момента наклева должен составлять 40-60%, а между наклевом и моментом вывода она должна оставаться на уровне 80%

И только перед выборкой молодняка относительную влажность следует снова понизить до 55-60%.

Инкубатор с гигрометром

Хорошим подспорьем для качественного выведения цыплят в домашнем инкубаторе станет монтаж системы принудительной вентиляции. Работа электровентилятора обеспечит движение воздуха внутри камеры со скоростью 5-6 м/сек, что будет способствовать идеальному балансу между температурой и влажностью атмосферы в инкубаторе.

С чего начать создание инкубатора?

Всякий процесс сборки бытового инкубатора начинается с определения основного материала, из которого будет изготовлен аппарат. Например, хороши для этой цели крупные куски пенопласта (размером не менее 25х40 см) или обыкновенная картонная коробка большого объема. Едва ли не идеальным вариантом является наличие старого, отработавшего свой срок, холодильника. В любом случае надо исходить из определяющего фактора, который присущ всякой конструкции – ее теплоизоляционной способности.

Листы пенопластирола

Кроме того, следует позаботиться о приспособлениях для обогрева инкубационной камеры (лампа или нагревательный прибор) и об удобном контроле температуры (термометр). Чтобы не обременять себя необходимостью вручную периодически переворачивать яйца, стоит оборудовать инкубатор системой автоматического переворота. Такой механизм сэкономит время человека. Правда, обычно подобные приспособления устанавливаются в крупных инкубаторах – на 200 и более яиц.

Компоненты для создания инкубатора

Компоненты и инструменты, необходимые для работы

• Корпус старого неработающего холодильника, картонная коробка, фанерные листы (доски).
• Пенопластовые блоки – в зависимости от выбранного проекта.
• Стандартные лампы накаливания (мощность – от 25 до 40 Вт). Количество лампочек находится в прямой зависимости от объемов инкубатора. Так, сравнительно небольшой аппарат на сотню яиц нормально обогревается 4 лампами. Вместо лампочек можно использовать электрические ТЭНы.
• Лотки для яиц. Чтобы яйца плотно удерживались на своем месте, лотки делают из металлической сетки, дерева, пластика или аналогов указанных материалов.

• Вентилятор, термометр.

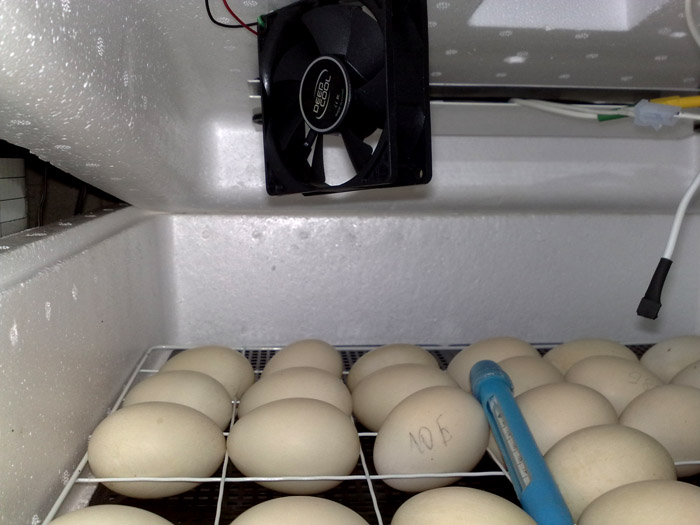

  Пример вентилятора, встроенного в инкубатор

• Терморегулятор. Используется при проектировании автоматического инкубатора. С этой целью можно применять биметаллические пластины, барометрические датчики или электрические контакторы.
• Моторедуктор, подшипники с хомутами (для оборудования устройства механизмом переворота).
• Гигрометр. С его помощью отслеживается текущая влажность.
• Монтажные инструменты (лобзик, плоскогубцы, нож, изолента и т.д.).

Помните, что прежде, чем подбирать все необходимое из приведенного выше списка, надо определиться с оптимальными размерами инкубатора.

Режим инкубации

Перед началом закладки яиц домашней птицы проверьте, как работают системы поддержания микроклимата. Для этого положите ртутный термометр на трое суток в лоток, где будут находиться яйца. Он зафиксирует максимальную за эти дни температуру. Она не должна превышать 40 градусов. Нахождение зародыша дольше 5 минут в такой жаре гарантирует его гибель.

Отрегулируйте механизм переворачивания. Если используется ручной режим, то устанавливают временной таймер. Звуковой сигнал напомнит вам о переворачивании – два-четыре раза в сутки, в зависимости от срока инкубации.

Правильное хранение яйца перед закладкой в инкубатор тоже влияет на процент выживаемости. Их хранят при 10-12 градусах не дольше 7 дней. Яйца проверяют на наличие повреждений, двух желтков и большой воздушной камеры. Их сразу отбраковывают.

Перед закладкой в инкубатор яйца нельзя мыть. Этот процесс снимает защитную плёнку и закупоривает поры.

С помощью подручных средств создают отличный инкубатор для разведения разных видов домашних птиц. Если вы обладаете умениями пайки и сборки сложных схем, вам под силу собрать механизм, который самостоятельно проследит за поддержанием микроклимата, а вам останется только ждать удачного разведения и большого процента вывода.

Преимущества и недостатки самодельных устройств

У автоматизированных конструкций есть достоинства и недостатки, с которыми надо ознакомиться перед их использованием.

Среди достоинств выделяются:

• компактность;
• привлекательный внешний вид;
• простота использования;
• автоматизированная работа.

Однако у таких устройств есть несколько недостатков, к которым можно отнести следующее:

• Автоматизированные инкубаторы надо заполнять полностью. Это создает сложности для людей, которые собираются выращивать мало курочек.
• Периодически перегреваются. Из-за перегрева часть зародышей может погибнуть.

Как быстро избавиться от ласки в курятнике и правила борьбы с хищникамиЧитать

Основные требования, предъявляемые к инкубатору

Приступая к изготовлению своими руками домашнего инкубатора, всегда следует иметь в виду, что конечным результатом этой работы должен стать аппарат, в котором созданы все условия для полноценного развития зародыша в яйце и появления на свет в положенные сроки здорового птенца.

Иными словами, конструкция инкубатора и его оснащенность должны быть подчинены цели формирования в камере таких же условий, какие создает для своего будущего потомства птица-наседка. И среди этих факторов важнейшие – температура и влажность.

Термометры для инкубаторов

Проектировать будущий инкубатор необходимо так, чтобы у птицевода была возможность постоянно и без каких-либо препятствий контролировать температурно-влажностный режим инкубации. Здесь надо иметь в виду, что выдерживание яиц большей части самых популярных у заводчиков видов домашней птицы происходит в диапазоне между 37,1 и 39˚С.

При этом в первые дни инкубации яйца (до помещения в камеру их можно хранить не более 10 дней) прогреваются до максимальной температуры, рассчитанной для того или иного вида птицы (см. таблицу температур), а к концу этого периода температура снижается до минимальных показателей. И только при выведении перепелов в течение всего 17-дневного периода инкубации поддерживается постоянная температура – 37,5 градуса.

Таблица температурного режима в инкубаторе

Что касается другого важного параметра – влажности, то и она на протяжении всего периода до выведения птенцов меняется. В частности, оптимальный уровень влажности воздуха внутри инкубатора до момента наклева должен составлять 40-60%, а между наклевом и моментом вывода она должна оставаться на уровне 80%

И только перед выборкой молодняка относительную влажность следует снова понизить до 55-60%.

Инкубатор с гигрометром

Хорошим подспорьем для качественного выведения цыплят в домашнем инкубаторе станет монтаж системы принудительной вентиляции. Работа электровентилятора обеспечит движение воздуха внутри камеры со скоростью 5-6 м/сек, что будет способствовать идеальному балансу между температурой и влажностью атмосферы в инкубаторе.

С чего начать создание инкубатора?

Всякий процесс сборки бытового инкубатора начинается с определения основного материала, из которого будет изготовлен аппарат. Например, хороши для этой цели крупные куски пенопласта (размером не менее 25х40 см) или обыкновенная картонная коробка большого объема. Едва ли не идеальным вариантом является наличие старого, отработавшего свой срок, холодильника. В любом случае надо исходить из определяющего фактора, который присущ всякой конструкции – ее теплоизоляционной способности.

Листы пенопластирола

Кроме того, следует позаботиться о приспособлениях для обогрева инкубационной камеры (лампа или нагревательный прибор) и об удобном контроле температуры (термометр). Чтобы не обременять себя необходимостью вручную периодически переворачивать яйца, стоит оборудовать инкубатор системой автоматического переворота. Такой механизм сэкономит время человека. Правда, обычно подобные приспособления устанавливаются в крупных инкубаторах – на 200 и более яиц.

Компоненты для создания инкубатора

Компоненты и инструменты, необходимые для работы

• корпус старого неработающего холодильника, картонная коробка, фанерные листы (доски);
• пенопластовые блоки – в зависимости от выбранного проекта;
• стандартные лампы накаливания (мощность – от 25 до 40 Вт). Количество лампочек находится в прямой зависимости от объемов инкубатора. Так, сравнительно небольшой аппарат на сотню яиц нормально обогревается 4 лампами. Вместо лампочек можно использовать электрические ТЭНы;
• лотки для яиц. Чтобы яйца плотно удерживались на своем месте, лотки делают из металлической сетки, дерева, пластика или аналогов указанных материалов.

• вентилятор, термометр;

• терморегулятор. Используется при проектировании автоматического инкубатора. С этой целью можно применять биметаллические пластины, барометрические датчики или электрические контакторы;
• моторедуктор, подшипники с хомутами (для оборудования устройства механизмом переворота);
• гигрометр. С его помощью отслеживается текущая влажность;
• монтажные инструменты (лобзик, плоскогубцы, нож, изолента и т.д.).

Цены на популярные модели электролобзиков

Электролобзик

Помните, что прежде, чем подбирать все необходимое из приведенного выше списка, надо определиться с оптимальными размерами инкубатора.

Переоборудование холодильника под инкубатор

Прежде, чем приступать к сборке инкубатора из старого холодильника, надо избавиться в нем от уже ненужных деталей и убрать морозильную камеру.

Для обеспечения правильного воздухообмена нужно наладить систему вентиляции.

Вентиляция и влажность

Для обеспечения вентиляции в корпусе холодильника делают два отверстия диаметром 30 мм. Одно — внизу, другое — вверху. В эти отверстия вставляют трубочки. Полностью или частично закрывая эти отверстия, вы будете регулировать воздухообмен внутри устройства.

Организация воздухообмена в инкубаторе из холодильника

Внизу установите вентилятор на резиновых подушках . Можно воспользоваться  вентилятором от ЭВМ. Недалеко поставьте кювету с водой. С помощью испарений этой воды можно будет регулировать влажность в будущем инкубаторе. Закрепите нагревательные элементы. Это могут быть обыкновенные лампы накаливания или тэны.

Воздухообмен в этом случае происходит так.

• Внизу воздух нагревается.
• Увлажняется парами воды из кюветы.
• Вентилятором воздушный поток гонится наверх.
• Часть тепла отдает инкубационным яйцам;
• Часть воздуха остужается и выдувается наружу.
• После остывания часть воздуха опускается вниз, а другая поступает снаружи через нижнее отверстие.

Система обогрева

Простейший вариант обогрева — это лампы накаливания мощностью в 25 W. Берется четыре лампы. Две устанавливаются внизу, две вверху. Или можно воспользоваться более мощными лампами (40 W), но взять их меньшее количество (2 штуки). Альтернативой лампам могут стать ТЭНы.

Лотки и механизм их поворота

Можно купить моторизованный лоток китайского производства. Они тоже качественные, а стоят дешевле, чем импортные. В их комплекты входят:

• рамка, на которую устанавливаются минилотки с ячейками для яиц;
• блок питания;
• тихоходный двигатель, исключающий резкие рывки при начале движения.

Это очень удобные лотки. Их вращение осуществляется встроенным двигателем, который достаточно подключить, к входящему в комплект блоку питания. Полный цикл (90 градусов) поворота лотки проходят за два часа.

Если не захотите воспользоваться этим очень удобным решением, то можете изготовить лотки самостоятельно. Например, из металла, дерева и сетки или любого другого подручного материала. Главное установить их без перекоса в корпусе самодельного инкубатора. Поворотные оси для лотков закрепите латунными втулками или воспользуйтесь специальными подшипниковыми опорами.

Поворотные лотки в самодельном инкубаторе

В качестве механизма поворота лотков можно использовать цепной привод. Схема его подключения показана на рисунке выше, а как будет выглядеть в установленном виде на фотографии ниже.

Инкубатор из б/у холодильника

Корпус старого холодильника как нельзя лучше подходит для обустройства искусственного «гнездовья». Дело в том, что это незаменимое в повседневном быту оборудование спроектировано так, чтобы надежно удерживать во внутреннем пространстве заданную температуру. Этой цели, в частности, служит специальная конструкция термоизолирующих стенок холодильника.

Самодельный инкубатор из холодильника

В то же время, имеющиеся в холодильнике стеллажи и полки легко приспособить под лотки для яиц. Крепежные пазы на внутренних стенках позволяют без труда равномерно распределить закладку яиц по всей высоте камеры холодильника. При этом его объема вполне хватит, чтобы установить внизу систему обмена жидкости – с ее помощью будет обеспечиваться сбалансированный уровень влажности.

Система вентилирования

Монтаж устройства для искусственного выведения молодняка домашней птицы нельзя представить без обустройства, хотя бы, простейшей системы вентиляции. Она напрямую воздействует на состояние воздуха внутри камеры, в том числе на температурный режим и влажность. Таким образом, формируется идеальный для вызревания яйца микроклимат.

Установлено, что оптимальной средней скоростью проветривания является скорость 5 м/сек. Перемещение воздушной массы обеспечивается работой вентилятора. В верхней и нижней частях корпуса обязательно должны быть просверлены вентиляционные отверстия.

Система вентиляции

Чтобы воздух не «закачивался» в слой стекловаты под обшивкой, в отверстия рекомендуется вставить пластиковые (металлические) трубки соответствующего диаметра. Частично или полностью перекрывая эти отверстия, можно регулировать процесс вентиляции.

Монтаж обогревательной системы и подбор терморегулятора

Для формирования простейшей системы обогрева внутренней камеры подбирают 4 лампы накаливания мощностью по 25 Вт или 2 лампы по 40 Вт. Хороший прогрев всего объема обеспечивается равномерным распределением лампочек между нижней и верхней частями холодильника. При этом лампы, закрепляемые внизу, не должны мешать емкости с водой, которая увлажняет воздух внутри инкубатора.

Готовый терморегулятор

Цены на терморегуляторы

Терморегулятор

В процессе создания оптимального температурного режима участвует также терморегулятор. Традиционно птицеводы используют 3 вида терморегуляторов – биметаллическую пластину, электроконтактор (термометр на ртутной основе с электродом) или барометрический датчик. Первый вид замыкает электрическую цепь при достижении заданного уровня нагрева, второй отключает обогрев при определенной температуре, третий производит замыкание цепи с возникновением чрезмерного давления.

Механизм переворачивания яиц

Стандартный инкубационный процесс предполагает обязательное переворачивание яйца с частотой 2-4 раза в сутки. Эту функцию в домашнем устройстве вместо птицы-наседки выполняет специальный механизм.

Механизм поворота

Суть работы данного механизма состоит в том, что электромотор приводит в действие специальный шток, который передает импульс движения на лоток с яйцами. Чтобы смонтировать простейший механизм, необходимо:

1. Установить внизу камеры редуктор.
2. Установить деревянную раму, удерживающую лотки. Крепить их следует так, чтобы был возможен наклон лотков на 60 градусов в сторону дверцы и на 60 градусов в обратную сторону.
3. Редуктор необходимо прочно зафиксировать.
4. Прикрепить к электродвигателю шток, соединенный другим концом с лотком для яиц.

Итак, мы выяснили некоторые особенности изготовления своими руками бытового инкубатора на базе б/у холодильника. Теперь можно обратиться к пошаговой инструкции по его сборке.

Последовательность действий

1. В потолке корпуса высверлить несколько отверстий – для ламп системы обогрева и сквозное для вентиляции.
2. В нижней части просверлить не менее 3 вентиляционных отверстий диаметром 1,5 см.
3. Для большей сохранности тепла стенки внутри аппарата желательно отделать пенополистиролом.
4. Переделать старые полки в лотки для яиц.
5. Снаружи корпуса закрепить терморегулятор, внутри установить датчик.
6. Для организации принудительной циркуляции воздуха возле ламп обогрева в верхней части камеры закрепить 1-2 вентилятора (например, от компьютера).
7. Вырезать в дверце холодильника небольшой проем под смотровое окошко. Проем закрыть стеклом (прозрачным пластиком).

Как в домашних условиях сделать инкубатор: изучаем важные нюансы

Модели заводского изготовления, без сомнений, − удобные и практичные устройства, но не каждый может позволить себе такое недешёвое удовольствие. Сделать своими руками простой инкубатор для перепелов или кур не так сложно. Его основные компоненты: корпус, система нагрева и вентиляции, устройство для переворота. Рассмотрим основные требования к ним.

Требования к корпусу инкубационного устройства

Самое главное – корпус конструкции должен сохранять нужный для выведения птенцов температурный режим. Второй существенный момент – удобство в обслуживании. Время от времени нужно открывать устройство, проверять работу нагревательных элементов, проветривать кладку.

Горизонтально расположенный корпус в этом плане очень удобен: крышка открывается вверх, освобождая доступ ко всем частям конструкции

И последнее требование к корпусу – подходящие размеры. Яйца не должны лежать плотно, расстояние между ними – не менее сантиметра. Такое расположение кладки обеспечивает хорошую вентиляцию и равномерный прогрев.

Как нагревать кладку и контролировать температуру

Только оптимальная температура гарантирует появление птенцов

Даже небольшие отклонения могут всё испортить, поэтому так важно правильно подобрать нагревательный элемент для инкубационной конструкции

Нагреватель можно закрепить над лотком с яйцами, под ним или по периметру кладки. Он должен работать без перебоев и равномерно прогревать лоток

Какие нагревательные элементы можно использовать для инкубатора:

Ламповый	Лампу легко заменить и установить, такие приборы всегда есть в домашнем хозяйстве. Существенный недостаток этого элемента – неравномерный нагрев. Постоянный свет – это несвойственные для выведения цыплят условия.	Лампы накаливания – 45.Керамические лампы – 650.
ТЭНовый	Встроенный ТЭН равномерно распределяет тепло в полости инкубационного устройства. Недостаток этого нагревателя − в сложной замене и необходимости специально держать под рукой запасной, если случится поломка.	400
Инфракрасный	Это самый экономичный тип обогревателя. ИК-плёнка равномерно распределяет тепло по лотку. Менять такие обогреватели непросто и лучше пригласить для этой задачи профессионала.	900 за кв. м.

Как обустроить вентиляцию в инкубаторе

Хорошая вентиляция обеспечивает равномерное распределение тепла по всему инкубатору. В застойном воздухе яйца перегреваются, и зародыши погибают от недостатка кислорода.

Вентилирование в инкубационном устройстве может быть постоянным или периодическим. В первом варианте тепло равномерно распределяется по всему лотку.

Для выполнения этой задачи не нужен мощный вентилятор, для домашних целей вентилятор для инкубатора можно сделать из обычного компьютерного кулера с диаметром от 80 мм

Механизмы для переворачивания яиц

Птица в гнезде периодически переворачивает яйца. Это нужно делать и в инкубаторе, чтобы обеспечить эмбрионам равномерное полноценное развитие. По правилам, яйца следует переворачивать каждые 3 часа. В небольшом инкубаторе на сотню яиц это можно сделать и вручную, а в устройствах на 200 и более яиц нужно установить автоматический поворотный механизм для инкубатора.

Автоматика для этой цели бывает рамочной или наклонной. Для инкубационных устройств среднего размера предпочтительно использовать рамочную систему: она проста в эксплуатации и экономична. Но следует помнить: при резких движениях рамки яйца могут побиться.

Наклонные системы подходят для яиц любых размеров и отличаются безопасностью

Но такие устройства потребляют больше энергии и требуют сложного обслуживания. Их устанавливают в больших инкубационных станциях.
