Как пользоваться электролобзиком: настройка, пиление, обслуживание и техника безопасности

Конструкция и её особенности

У каждого электролобзика есть так называемая опорная подошва. Она всегда опирается о деталь, которую нужно распилить. Благодаря чему точность работы заметно повышается.

Подошву легко повернуть, чтобы произвести косые пропилы. Некоторые производители выпускают модели, в которых основной инструмент закрепляется только под определённым углом.

Пилка выступает в качестве главного режущего инструмента. Разведение зубьев, способ заточки, размер, форма, материалы – они свои буквально у каждой модели. 75, 85 и 100 миллиметров – наиболее подходящая длина, если необходимо разрезать материалы небольшой плотности. Размер шага пилы так же становится достаточно важным параметром.

• Металл требует шага, равного 12 миллиметрам.
• У деревянных изделий он – от 2,5 до 4.

Особенности и рекомендации

Специалисты и знатоки советуют выполнять подобного рода работы при помощи электрических лобзиков уже потому, что обычная ручная ножовка слишком груба. Она не позволяет разрезать материал достаточно ровно. Правильная последовательность шагов такова:

• приготовление инструментов (линейки, электролобзика, измерительной рулетки, шила или иного острого приспособления для черчения по ДСП);

• дополнение этих инструментов (при необходимости) угольником для прокладки прямых углов;

• измерение нужной части (с резервом 0,2 см, чтобы можно было подогнать);

• проведение черты вдоль линейки;

• собственно, распил вдоль проложенной линии;

• доработка места спила при помощи наждачной бумаги;

• при очень плохом качестве торца — затирание его мелком, похожим по тональности на ДСП.

Что еще нужно знать?

У любого прибора имеются дополнительные приспособления. Они позволяют весь процесс сделать более точным и упростить что-то. Считается, распил лобзиком фанеры – это самый простой процесс, так как материал не имеет большой толщины. Иногда требуется распиливать маленькие детали. Как ровно пилить лобзиком фанеру? Это будет упрощено при наличии специального стола. Он в основном идет с этим электрическим инструментом, хотя многие его создают после приобретения самостоятельно.

Применение струбцины необходимо всегда. Это же касается и стола – его крепят при помощи такой установки. Но процесс распила происходит в обратную сторону. А вот движение производится не электрооборудованием, а именно деталью. Специалисты считают, что так линии получаются точными и правильными.

Многие новички могут сталкиваться с такой проблемой, как зажим пилы. Но как с этим справляться? Часто многие применяют сменную пластину. Это относится к дополнительным инструментам. При этом материал для создания такой составляющей берется самый различный. А фиксация ее происходит к подошве электроустановки. И уже с применением таких составляющих, как направляющая шина и адаптер, получается точная линия.

Иногда при распиливании материал начинает нагреваться, и процесс будет просто тормозиться. В такой ситуации потребуется охлаждать материал. Для этого применяют простую холодную воду. Она фиксируется на опорной подошве. Часто у людей возникает вопрос о том, как ровно пилить лобзиком ламинат. Все знают, что это дерево, по этой причине к нему применяется тот же принцип. В процессе укладки ламинатной доски именно такой инструмент помогает сделать процесс более простым.

Лучше распил делать с тыльной стороны, и берется для этого самая маленькая пила. Это помогает избежать деформации по линии среза. Именно с металлическими деталями происходит нагревание. Тут нужна холодная жидкость, а для инструмента – машинное масло. Для создания линии отреза любой формы берется самая тонкая пила. Еще одно дополнение – это кругорез. Перед его установкой проделывают по центру отверстие.

Пиление и основная техника

Во время строительных работ многим необходимо ровно отпилить строительный материал, чтобы не было сколов.

Набор инструментов с материалами для этой работы простой:

• Измерительные приборы.
• Карандаш.
• Струбцины
• Элементы для определения направлений в дивжении.
• Электролобзик.
• Материалы, которым нужна обработка.

Распил даст большую точность при применении инструментов, у которых частота движения полотна больше. Надо брать только широкие пилки, если работа ведётся с деревянной основой.

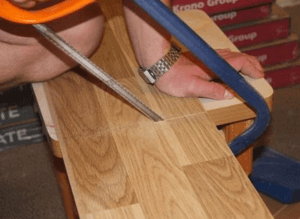

Распил ламината ручным лобзиком

Сначала готовим 2 струбцины.

Их должно хватить, чтобы внутри удобно разместились как заготовка, так и направляющий элемент.

Чтобы во время распила лобзик не упирался в основу, заготовку укладывают на небольшое возвышение.

Рулеткой отмечают необходимую ширину участка, делают это с каждой стороны.

Обязательно надо оставить несколько пометок. Потом их соединяют при помощи линеек, создавая линию отреза.

Далее порядок работ будет следующим. Иначе не понять, как ровно пилить электролобзиком, техника не такая уж сложная.

• На рабочую поверхность укладывается направляющая, но от линии разреза нужно придерживаться некоторого расстояния.
• Закрепляют её, пользуясь струбцинами.
• Лобзик пилкой ставят по направлению к месту, где находится линия распила.
• К лобзику прижимают направляющую, а затем закрепляют её струбциной.
• Крепление не должно быть слишком прочным, но некоторая свобода движений всё равно должна остаться.

После этого повторяют те же действия, но только работают с другой стороной. Зажим необходимо делать крепким. Но не до такой степени, чтобы на древесине возникло излишнее давление.

Правила ровного пила электролобзиком

• Для идеально ровного пила необходимо использовать приспособление с увеличенной частотой движения полотна. Лучше выбрать большую пилку. В качестве направляющей подойдет доска. Предварительно подготавливают 2 струбцины с заготовкой и направляющей. Чтобы лобзик был свободно расположен, его кладут на возвышение. Рулеткой измеряют ширину материала, рисуют пометки, делают из них одну черту с помощью линейки.
• Направляющую кладут в нескольких сантиметрах от отреза. Ее прикрепляют струбцинами. Лобзик приставляют режущей частью к линии распила. Соединяют его с направляющей, прикрепляют ее струбциной. Нужно следить, чтобы она не двигалась.
• Те же манипуляции проделывают со другой стороны. Чтобы на дереве не осталось дефектов, зажимать нужно несильно.
• Следующий этап – переход к первой струбцине, проверка ее устойчивости и зажим. После этого включают электролобзик, выставляя самую большую скорость. На маятнике выставляют цифру 2. Пилку устанавливают по линии отреза. Направляющую придавливают к боку платформы и начинают пилить.
• Контролируя положение платформы, инструмент двигают вперед. Когда до конца останется совсем чуть-чуть, отпиленное нужно поддержать, чтобы оно не отломалось. Отрезанные части будут идеально ровными.
• Чтобы пила скользила плавно и легко, некоторые используют сменную пластину. Она бывает из разных материалов. Ее фиксируют на опорной подошве пилы. Шина и адаптер обеспечивают ровный распил.
• Некоторые материалы требуют дополнительного охлаждения. При работе с ними нужно держать возле себя миску с прохладной водой. Ее можно установить на опорной подошве.

Электролобзик – универсальный инструмент, незаменимый в хозяйстве. Знающие люди утверждают: сноровка в обращении с ним приходит с опытом. Чем больше тренироваться, тем лучшим будет результат.

В большинстве случаев, процесс прямого и фигурного распила материалов, требует предельной точности инструмента. Это утверждение наиболее справедливо для электрического лобзика. Тонкие пильные полотна, используемые в данном устройстве могут с легкостью менять угол резки, что может негативно влиять на точность линии. Четкость граней изделия и ровность линии распила, зависит от навыков оператора, исправности устройства и пилки. Далее мы расскажем, как получить запланированный контур с идеально четкими гранями и что делать, если лобзик уводит в сторону.

Виды и конструкция электролобзиков

На современном рынке существует огромное количество моделей электролобзиков. Для того чтобы упростить выбор, можно разделить их на группы по ряду отличительных признаков.

Классификация инструментов

Классифицировать данный инструмент можно по ряду различных параметров. Начнем с типа питания. По этому критерию инструмент может быть:

• сетевой;
• аккумуляторный.

Сетевые электролобзики обладают высокой мощностью, однако они менее мобильны, чем аккумуляторные модели

Особенности каждого типа понятны из названия. Сетевые модели лобзиков питаются от стандартной электросети и отличаются более высокой мощностью, по сравнению с аккумуляторными. С другой стороны, аккумуляторный лобзик более мобильный, его можно использовать вдали от источников элктропитания. Если вы часто занимаетесь распилом строительных материалов в помещении и вне его, то оптимальный вариант – покупка и сетевого, и аккумуляторного инструмента.

Следующий параметр – это целевое назначение. По нему выделяют лобзики:

• профессиональные;
• промышленные;
• бытовые.

Профессиональный электролобзик может работать без перерыва до 8 часов

Первая категория может похвастаться такими преимуществами, как большая мощность и износостойкость. Профессиональный лобзик рассчитан на многочасовую (до 8 часов в день) работу без перерывов, и предназначен для выполнения больших объемов работ.

Промышленный лобзик – это, по сути, станок, который применяется в деревообрабатывающей промышленности.

Бытовой лобзик – это самая дешевая модель, предназначенная для домашних мастерских. Она проста в эксплуатации, имеет достаточно высокую мощность, и является оптимальным вариантом для домашнего мастера.

Бытовые и полупрофессиональные модели лобзиков прекрасно подходят для использования в домашних условиях

Конструкция инструмента

Сейчас каждая компания-производитель инструментов стремится к тому, чтобы ее электролобзики были максимально удобными в эксплуатации. На это рассчитаны все элементы конструкции инструмента:

• корпус – здесь важна форма ручки. Большинство производителей для удобства использования инструмента снабжают ее резиновой прокладкой;
• полотно для распила – это может быть как пилка по металлу для электролобзиков, так и режущие полотна для других материалов;
• держатель пилки – к нему крепится режущее полотно;

Режущее полотно (пилка) фиксируется специальным держателем

• опорная подошва – служит для упора инструмента;
• кнопка включения и выключения лобзика;
• регулятор оборотов – позволяет увеличивать или уменьшать количество оборотов для более эффективной работы с разными материалами;
• патрубок для пылесборника – подключенный к электролобзику пылесборник поможет вам избавиться от лишней пыли во время работы.

Все элементы конструкции инструмента, который вы собираетесь покупать, должны максимально соответствовать поставленным задачам. Например, такой вопрос как выбор пилки для электролобзика осуществляется с учетом того, с какими материалами вы планируете работать.

Опорная подошва может быть оборудована дополнительными насадками, облегчающими работу с инструментом

Дополнительные возможности

Некоторые модели электролобзиков оснащаются дополнительными функциями для упрощения работы. Ниже приведены варианты таких функций:

• лазерная указка для более точного распила материала;
• электронная регулировка частоты ходов и глубины пропила – облегчает работы с различными материалами, повышает точность распила;
• возможность подключения инструмента к пылесосу или пылесборнику;
• функция автоматического сдува опилок;
• возможность регулировки маятникового механизма.

Схема внутреннего устройства электрического лобзика

Причины появления сколов

Если понаблюдать за процессом появления скола, то можно обнаружить закономерность: когда пилят сверху вниз, зубцы пилки не распиливают материал и не образуют сколов, выходя из него. Когда процесс проходит снизу вверх, зубцы цепляются и образуют изломы.

В деревянном материале зацепляются волокна, расположенные по соседству, а в ЛДСП — покрытие и щепки. Если попробовать распилить два слоя ЛДСП одновременно, то слой, расположенный снизу, будет качественно распилен, так как слой сверху противодействовал образованию сколов.

Важно!

Увеличение точности обработки обеспечит опция «Плавного пуска», при которой электролобзик постепенно набирает скорость, а сам распил проходит как полагается. Инструмент передвигайте медленно. Нужно непрерывно визуально контролировать положения точки реза и разметки.

Обеспечение идеально чистого среза

Для большинства деталей достаточно снизить размер сколов до 0,2-0,5 мм. Такие мелкие неровности обрезной кромки не бросаются в глаза, при желании их легко устранить, сняв фаску наждачным бруском или замазав восковым карандашом-корректором. Также возможна шлифовка торца наждачной бумагой, если при резке было дано достаточное значение припуска.

Тем не менее, даже в домашних условиях реально достичь качества реза, сопоставимого с результатом работы раскроечного станка с двумя высокоскоростными дисками. Это возможно только при движении инструмента по направляющей рейке, в крайнем случае — по временной упорной планке.

Сперва нужно сделать два зареза глубиной около 0,5 мм с обеих сторон детали, чтобы обозначить толщину распила. По краям линии реза нужно под ровную линейку нацарапать две борозды. Это делается либо сегментным или косым сапожным ножом (для ДСП и древесины без покрытия), либо остро отточенным сверлом или победитовым резцом (для ламинированных материалов).

Глубина борозд должна составлять не менее половины толщины внешнего слоя, неоднородного по отношению к основному массиву материала. Этот способ требует высокой точности сопоставления борозд и линии реза, но только так реально обеспечить идеально ровный обрезной торец, не требующий дополнительной обработки.

Чем распилить лдсп без сколов в домашних условиях, попробуем вкратце разобраться. В настоящее время очень популярна корпусная мебель, которая изготавливается в том числе и из лдсп. ЛДСП — тонко шлифованная древесно-стружечная плита покрытая бумажно-смоляной пленкой. Покрытие получается прочным и красивым. К тому же лдсп по сравнению с массивом дерева дешёвый материал, а за счет ламинированного покрытия, не надо ни красить ни лакировать готовое изделие.

Текстура и цвет поверхности очень разнообразны, но главный недостаток лдсп в том, что при неаккуратном раскрое возможны сколы материала.

Почему лобзик пилит криво

Уход пильного полотна с заранее намеченной линии, может быть обусловлен несколькими причинами. У оператора может не доставать опыта в обращении с инструментом, пилка может быть дефектная, а шток и направляющий ролик для лобзика могут серьезно люфтить. Дабы не гадать на кофейной гуще, стоит начать отсев факторов, определяющих точность и ровность линии распила в Вашем, индивидуальном случае.

Как заведено, лучше начать с себя и своего подхода к пилению. Зачастую, начинающие умельцы торопят события и желая ускорить распил, прилагают большое давление на лобзик. Инструмент не успевает равномерно вгрызаться в материал и создать четкий паз для пилки, которая начинает идти по пути наименьшего сопротивления и совершает непредсказуемые движения. Данная проблема особенно распространена при работе с толстым брусом (от 40 мм) и лакированной фанерой советских времен.

Это одна из причин, почему лобзик уводит в сторону. Что делать при этом? Ответ очевиден. Прилагайте минимальное давление, достаточное для направления инструмента по линии и выставляйте максимальное число оборотов (при работе с деревом). Режим маятника обычно не влияет на ровность распила, если его конструкция исправна.

Качество сборки и износ деталей инструмента, может стать веской причиной образования скошенных линий при пилении. К устройствам из бюджетного сегмента (до 2500 рублей), претензий в основном не возникает, как и надежды на их добросовестную сборку. Другое дело, когда подобные фортели начинают исполнять оригинальные, брендовые инструменты. Зачастую, причиной кривого распила является направляющий ролик, шток для электролобзика или его подошва.

Проверять надежность фиксации элемента, можно элементарно подергав его рукой. Расшатывание штока или ролика более чем на 1 мм, определяет, что данное устройство не способно производить идеально ровный распил. Чем больше люфт деталей, тем менее точную линию распила они образуют. Исправлять данную проблему, следует исходя из обстоятельств. Если изношена сама деталь, её можно заменить аналогичной. Сложно исправить поломку, если изношен узел крепления к механизму. За подобный ремонт берется далеко не каждый современный Кулибин, и обычно данная проблема решается покупкой нового инструмента.

Продукцию многих проверенных брендов, к великому сожалению, часто подделывают, и пилки для электролобзика в этом плане очень популярны. Так сложилось, что некачественная и контрафактная продукция имеет довольно короткий срок службы, которая приносит владельцу много проблем. Одной из таких проблем, является кривой распил. Изначально ровное полотно может изогнуться по причине некачественного металла, от чего может деформироваться развод зубьев, если он вообще присутствовал. В связи с этим, если Ваш лобзик пилит криво, исправить ситуацию сможет замена пильного полотна. Процесс выбора качественной пилки для электролобзика, был нами подробно раскрыт в отдельной теме.

Способы работы с лобзиком без сколов на различных материалах

Электролобзик подходит для обработки большого количества изделий (деревянные, металлические, жестяные, пластиковые поверхности). Для каждого вида существуют конкретные методы и настройки инструмента: определенная частота хода, сила нажима, плавность передвижения приспособления.

Деревянное полотно

При выборе пилки помните, что дерево нужно пилить стандартными приспособлениями (с зубчиками вверх). Величина зубьев — средняя, а интервал шага — от двух с половиной до четырех миллиметров. Длина пилки зависит от толщины распиливаемой поверхности.

Частоту хода необходимо выставить на максимальное значение. Снижать её нужно, если материал имеет тенденцию к перегреву или при работе вы ощущаете неудобства. Чтобы увеличить скорость распила нужно воспользоваться функцией маятникового хода. Качество пиления снижается, однако этот вариант значительно сокращает время работы, если его у вас не так уж много.

В процессе необходимо проводить все операции на тыльной стороне полотна во избежание повреждения. Разметку нужно проводить заранее. Когда начнется пиление, необходимо прижимать лобзик к полотну и медленно управлять направлением его хода. Не стоит толкать инструмент, так как он будет самостоятельно продвигаться по полотну.

Ламинат и ДСП

При выборе пилки необходимо остановиться на такой разновидности, как пилка обратного реза. Даже при характерной для данного типа вибрации уровень качества результата не будет снижен. При помощи обыкновенной пилки необходимо проводить операцию на тыльной стороне полотна.

Частота хода, как и в предыдущем пункте, должна быть максимальной. Во избежание образования сколов следует отключить маятниковый механизм. В процессе электролобзик следует крепко прижимать и постепенно вести по полотну (сильно нажимать на инструмент при этом не нужно).

Сколы возникают на обращенной к инструменту стороне. В связи с этим при использовании обычной пилки нужно заранее определить лицевую сторону и производить распил на тыльной. Кроме того, можно приобрести специальный противоскольный вкладыш — маленький элемент с пропилом, который вставляют в соответствующие направляющие в подошве. Лучшим вариантом вкладыша можно считать вариант с точно соответствующим толщине пилки пропилом.

Металл

Выбирая пилку для металла, следует отдавать предпочтение вариантам с мелкими зубчиками, шаг которых должен входить в диапазон от одного до двух миллиметров. Показатель частоты хода следует установить на максимально низкой отметке. «Маятник» нужно отключить.

При использовании не следует нажимать на инструмент, а двигать его нужно плавно. Само полотно следует закрепить, при этом разместив его линию пропила максимально близко к опоре. Обязательно нужно делать короткие перерывы и использовать охлаждающую систему с целью предотвратить перегрев инструмента.

Важно!

При необходимости изготовления криволинейного пропила на тонком жестяном полотне и размещения линии пропила плотно к опоре следует расположить металл между двумя листами ДВП. При этом необходимо разметить именно верхний ДВП-слой, поскольку это помешает формированию заусенец.

Пластик

Выбирать стоит пилку с маленьким зубчиком, так как это повысит качество работы. Настраивать электролобзик следует исходя из разновидности пластика. Ровность пропила обеспечит минимальный показатель или полное отсутствие маятникового хода. Частота же хода должна составлять не более 40% от максимального значения.

Кафель

Нужно приготовить пилку без зубцов и нанести на нее абразив. Маятниковый ход необходимо выключить, скорость снизить до минимальной. В данном случае электролобзик — одно из эффективных приспособлений для того, чтобы выпилить криволинейные элементы на плитке.

Жесть

Для легкого распила жестяного материала нужно его плотно прикрепить. Следует уложить полотно с края верстака или поместить на подложку. При этом линия реза должна быть на наименьшем расстоянии от предусмотренной опоры. Надо придавить материал брусом, чтобы при этом ничего не сковывало свободу передвижения электролобзика.

«Подкачку» следует установить на отметку «0» или «1». Используемая пилка должна быть предусмотрена исключительно для металла. Если обрабатываемое полотно имеет толщину больше двух миллиметров, тогда лучше смазать место реза маслом (для машин). Для хорошего результата жестяное полотно нужно уложить между тонкими фанерками

Это даст возможность работать далеко от линии опоры, что важно в условиях криволинейного выпиливания

Маркировка

Несколько символов и цифр располагаются на хвостовой части пилки. Они определяют вид материала полотна и ключевые характеристики режущей кромки. Дополнительно назначение уточняется цветовой маркировкой, надписями на полотне и шейке пилки. Поскольку именно компания Bosch является лидером в производстве режущих полотен для электролобзиков, то ее способ маркировки стал общепринятым. Это не стандарт, но другие производители стараются подстраиваться под него.

Символы на хвостовике

Комбинация букв и цифр позиционная. Это значит, что номер элемента в надписи имеет свое значение. Поскольку у каждой позиции может быть различное количество значений, то в единую таблицу их сводить нет смысла. Все доступные варианты перечислены ниже в виде списков.

Первая буква определяет тип хвостовика и может принимать следующие значения:

• T для T – образных;
• U для U — образных;
• M для хвостовиков Makita.

Далее идет цифра – это второй символ. Она определяет длину хвостовика и может иметь величины:

• 1 для коротких пилок (менее 75 мм);
• 2 для средней длины полотна (не более 90 мм);
• 3 для длинных полотен (не более 150 мм);
• 7 для пилок, длина полотна которых превышает 150 мм.

Третий и четвертый символы определяют назначение полотна. Единого правила по их заполнению не сложилось на сегодняшний день. Поэтому, чтобы не вводить в заблуждение читателей, их лучше пропустить. К примеру, значения 0 и 1 могут соответствовать древесине. В то же время 1 и 2 обозначают сталь. В результате значение 1 может соответствовать дереву и металлу одновременно. Пилки для лобзика Bosch еще не стали законодателем стандартов в этом случае.

Пятый символ определяет размер зубьев:

• A – мелкие;
• B – средние;
• C , D – крупные.

Шестой и последующие символы определяют спецификацию полотна и могут комбинироваться. Вот список их основных значений:

• X – для зубьев, имеющих прогрессивное расположение;
• O – для полотен с узкой обратной стороной;
• R – реверсивное расположение зубьев;
• F – используется режущая кромка и рабочая поверхность из специального прочного сплава;
• P – для пилок с аккуратным и точным спилом.

Между рабочей поверхностью и хвостовиком расположена шейка пилки. На ней могут быть нанесены буквы, которые определяют тип сплава, из которого изготовлено полотно. Самые распространенные сплавы такие:

• BiM – очень прочный сплав высокоуглеродистой и быстрорежущей стали (обозначаться может также и двумя буквами BM);
• HM – твердосплавное полотно;
• HSS – быстрорежущий материал;
• HCS – углеродистая сталь;
• CV – сталь из сплава хрома и ванадия;
• Riff – абразивный материал.

В обозначениях типов сплава часто бывает путаница, например, символами CV некоторые производители обозначают углеродистую сталь, в то время как остальные маркируют сплавы из хрома и ванадия.

Цветовая и текстовая маркировка

Назначение пилки можно определить по цвету хвостовика или по надписи, которая на ней расположена. Варианты цветовой маркировки определяют тип материала, с которым полотно должно работать:

• серый – дерево и производные;
• синий – металлы;
• красный – пластик.

Дублирующая надпись некоторыми производителями печатается непосредственно на рабочей части полотна. Область применения будет понятна тем, кто хотя бы немного знаком с английским языком. Вот примеры:

• Inox – нержавеющая сталь;
• Hardwood – панели ПВХ, твердые породы дерева;
• Alu – алюминий;
• Acrylic – поликарбонат.

Надписи могут обозначать не только материал, но и развод зубьев. К примеру «clean» говорит о том, что зубья практически не имеют разводки.

Сводная таблица наиболее распространенных видов

Пилки всех видов представить в виде одной таблицы невозможно, особенно с учетом всех перечисленных характеристик. Набор наиболее распространенных видов приведен в следующей таблице.

маркировка	древесина	ДСП	фанера	металл	жесть	пластик	плексиглас
T101AO	+	+	V			V
T101B	V		+			V
T101BF			V			+
T101BR	+		V			V
T101BRF	V		+			+
T101D	V	+				V
T111C	V					V
T119B	+	+	V				V
T119BO	V	+	V			+	+
T144D	V	V
T244D	V	V
T301CD	V	+				+
T118A				V	+
T118AF				V	+
T118B				V
T127D				+		V
T127DF				+		V
T227D	+					V

Таблица 1. Наиболее распространенные виды пилок и область их применения. Обозначения: «V» — специально предназначена для работы с материалом, «+» — может использоваться.

Как видно из таблицы, есть модели полотен, которые специально предназначены для металлов или древесины. Но их можно применять и к другим материалам. Пластик можно пилить практически всеми разновидностями полотен.
