Как пользоваться мультиметром

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Виды

Современные мультиметры классифицируются на 2 вида

• стрелочные (аналоговые);
• цифровые.

Стрелочные приборы, известные под названием авометр или «цешка», используются еще с советских времен.

Их преимущества:

• стабильные показания;
• устойчивость к помехам;
• недорогая цена.

Недостатки:

• большая погрешность измерения;
• низкая чувствительность;
• сложность считывания показателей для неопытных пользователей;
• необходимость соблюдения полярности;
• подверженность механическим воздействиям.

Электронные мультиметры — устройства более современные, позволяющие измерить нужные характеристики с высокой точностью. Они оснащены контроллером с аналого-цифровым преобразователем, анализатором напряжения, жидкокристаллическим экраном. Цена их выше, чем аналоговых приборов, но зато пользоваться ими гораздо удобнее.

Преимущества электронных тестеров:

• функциональность;
• погрешность в пределах 0,1-1% в зависимости от разрядности прибора;
• удобная подача информации на цифровой дисплей, включая установленный режим и единицы измерения;
• работоспособность в любом положении;
• изменение полярности не вызывает искажения значения напряжения, оно указывается со знаком минус.

Недостаток электронных тестеров — чувствительность к электромагнитным и радиопомехам.

Как работает

Простое устройство обуславливает и простое использование прибора. Не нужно иметь специальное образование или особые навыки — достаточно знать несколько простых правил:

1. Поверить наличие всех составляющих комплекта, их целостность. Провода щупов должны быть без повреждений.
2. Следует вставить в ячейки сзади корпуса элементы, которые будут являться источниками питания.
3. Сначала нужно определиться стем, какие показания нужно снять с помощью прибора.
4. Выбрать среди гнезд нужные варианты, и подсоединить к ним щуп.
5. Вторым кончиком «притронуться» к части электросхем или электроцепи, чтобы снять показания.
6. Снять показания и записать на бумагу. Нужно учитывать некоторую погрешность в показателях шкалы.

Важно! Перед использованием стоит обязательно ознакомиться с инструкцией, прилагаемой к приспособлению. Приспособление в действии

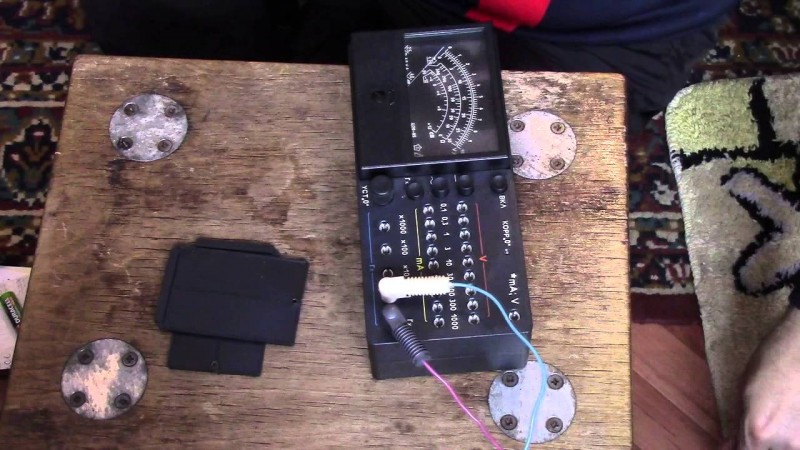

Приспособление в действии

Если выполнять все этапы данного алгоритма корректно, то проблем с эксплуатацией не возникнет. Дополнительно нужно следить за безопасностью работы с электроприбором.

Определение силы тока

Что же можно определить посредством использования чудо-техники старого образца. Прибор может стать мультиметром с погрешностью показаний в пределах 4% (плюс, минус). Определить силу тока можно следующим образом:

1. Выделить на корпусе приспособления гнезда, отвечающие за силу тока. Расположены они справа.
2. Нужно подсоединить щупы к данным отверстиям.
3. Прикоснувшись к нужному элементу следить за стрелкой самой верхней шкалы. Обычно именно в верхней части располагается данная кала, но на современных приборах она может размещаться в любом другом ряду. Узнать, где искать шкалу, помогут надписи, определяющие единицы измерения характеристик электрического тока.

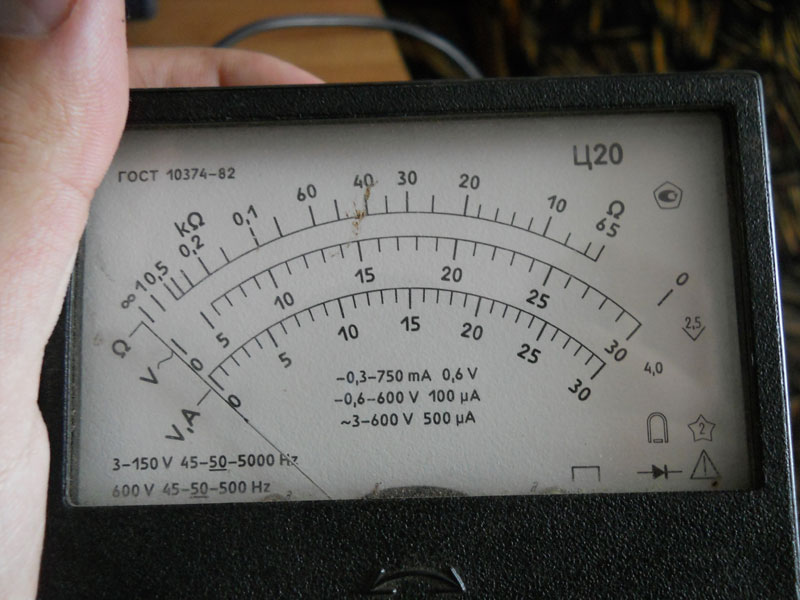

Шкала для определения параметров

Такой вариант измерения сможет провести даже новичок. Предварительно нужно рассчитывать на нужный показатель силы тока.

Величина напряжения

Определить напряжение можно соответствии с тем же алгоритмом, что указан для силы тока. Но есть здесь и некоторая особенность, которая актуальна и для силы тока. Перед тем, как приступить к замеру напряжения нужно хотя бы приблизительно узнать, каким оно будет на измеряемом объекте. Если определить таковую величину не получиться, то нужно использовать общее гнездо.

Работа по снятию показателей

Напряжение можно определить благодаря соответствующей шкале, которая расположена на «циферблате» прибора. Нужно внимательно следить за тем, какие единицы измерения представлены на шкале.

Замер сопротивления

Замер сопротивления производится по стандартной схеме работы с данным вариантом устройства. Нужно зафиксировать щупы в нужных гнездах, предварительно определившись с максимальным показателем измеряемого объекта.

Нужно не забыть переключить тумблер, который отвечает за точные показатели единицы измерения данной характеристики тока. Особенных условий относительно данного варианта эксплуатации нет.

Готовый к работе прибор

Мультиметровый прибор представленного образца использовался раньше, как основное приспособление для определения единиц измерения характеристик электрического тока. Приспособление имеет самые основные для проведения измерений части — гнезда, рычаги, тумблера, щупы, удобный корпус и стрелочную шкалу для снятия показателей. У приспособления есть соответствующие рамки, которые может определить цешка.

Блок с разъемами

Прежде необходимо представить картинку этого модуля, чтобы в дальнейшем было понятно, про что идет речь:

Измерения производятся с помощью штеккеров (щупов), включаемых в соответствующие гнезда блока разъемов. Мультиметр, благодаря своей конструкции, позволяет производить измерения принципиально разного характера. В первую очередь следует различать задачи по определению напряжения и силы тока. Внутренние цепи прибора в этих двух случаях собираются по совершенно разным схемам.

Одно из гнезд является общим для всех режимов и называется соответственно — «COM» («Common»). В него всегда включают щуп традиционно черного цвета.

Задачи измерения сопротивления, температуры, индуктивности и тому подобные сводятся к процедуре определения напряжения. Для выполнения измерений в этих режимах второй (красный) щуп подключается к комбинированному гнезду, обычно обозначаемому «VΩHz» («вольты – омы – герцы»).

Если требуется узнать индуктивность или емкость, измерительный щуп также задействует это гнездо. При измерении температуры термопара тоже включается между гнездами «COM» и «VΩHz».

Определение тока требует, чтобы в измерительную цепь был включен измерительный шунт. При этом фактически измеряется напряжение, падающее на внутреннем шунте прибора.

Для того чтобы узнать токи умеренных величин (до 200 мА), черный штеккер, как обычно, подключают к гнезду «COM». Красный измерительный щуп втыкают в гнездо «mA».

Для измерения токов значительной силы (более 200 мА) требуется применять шунт очень малого сопротивления, способный при этом выдержать большой ток. Для таких измерений на мультиметрах особо выделяют гнездо «20 А».

Чтобы исключить возможность ошибочного включения щупов (например, в гнезда «мА» и «VΩHz»), производители многих мультиметров используют автоматически сдвигающиеся шторки, которые перекрывают неиспользуемые гнезда. Пример именно такой системы приведен на рисунке выше.

Стоит также упомянуть о защите приборов от перенапряжения (которое возможно при ошибочном включении). Как правило, все измерительные цепи защищены размещенными внутри мультиметра плавкими предохранителями. Однако гнездо «20 А» может иметь предупреждающую надпись «Unfused», что говорит о том, что именно это клеммное гнездо предохранителем не защищено.

На рисунке класс защиты прибора представлен следующими значками:

• 1000 V–;
• 750 V~;
• CAT IV 600 V.

Это означает, что прибор:

• способен измерять постоянное напряжение до 1000 В;
• переменное напряжение прибор может измерить до 750 В;
• при этом устройство гарантирует электрическую безопасность при работе в сетях напряжением до 600 В даже на участках ввода в здание.

Именно последний значок «CAT IV» определяет класс электробезопасности. Даже для использования в быту следует приобретать мультиметры классом защиты не ниже «CAT II». Если же на приборе вовсе нет значка «категория класса защиты», лучше отказаться от его приобретения.

Как пользоваться мультиметром, смотрите далее.

Как проверить мультиметром полевой транзисторна работоспособность

Процедура проверки начинается с определения работоспособности прибора. Установленная катушка зажигания проверяется с помощью измерения сопротивления сначала на первичной, а затем на вторичной выполненной обмотке специальным мультиметром.

На полярность оказывает влияние тип действующего транзистора

Перед тем, как прозвонить транзистор мультиметром обязательно необходимо помнить о присутствии в радиодеталях типа диода «MOSFET».

Порядок выполнения проверки модели транзистора:

1. Снятие статического накопленного электричества с устройства.
2. Перевод мультиметра в рабочий режим выполнения проверки установленных диодов.
3. Подключение черного по цвету провода устройства к минусу, тогда как к плюсу только красного.
4. Подключение красного по цвету провода именно к истоку. Черный провод подключается к транзисторному стоку.
5. При исправности проверяемого прибора мультиметром будет показано напряжение 0,5-0,7 В.

Проверка полевого транзистора

Схема выполнения проверки:

1. Подключение красного провода прибора измерения к стоку, а черного к транзисторному истоку. При исправности прибора мультиметром будет показана единица, означающая бесконечность. Подключение черного рабочего провода к истоку, тогда как красного – непосредственно к затвору. Так выполняется открытие модели транзистора.
2. Черный по цвету провод остается на истоке, тогда как красный присоединяется к стоку. При исправности прибора мультиметром будет показано напряжение с колебанием от 0 до 800 мВ.
3. При смене полярности щупов используемого прибора, полученные показания не изменяются. Выполняется подключение провода красного цвета к транзисторному истоку, а провода черного цвета уже к затвору.
4. Транзистор закроется и возвратится в предыдущее состояние.

Вывод! Если используемый транзистор может открываться, а также закрываться при помощи действующего напряжения, поступающего с мультиметра, то прибор является исправным.
