Как размагнитить телевизор

Предустановленная схема размагничивания

В общем случае процесс размагничивания осуществляется за счет плавного исчезновения переменного магнитного поля. При этом схема данного процесса работает следующим образом.

1. После включения телевизионного приемника через петлю размагничивания проходит переменный ток величиной порядка 10А.
2. В данной петле возникает магнитное поле, с помощью которого и размагничивается теневая маска.
3. Плавное исчезновение имеющегося магнитного поля обеспечивается с помощью позистора, который под действием переменного тока мгновенно нагревается. Это приводит к увеличению его сопротивления и уменьшению силы тока в петле размагничивания. В результате магнитное поле плавно исчезает, а маска размагничивается.
4. В то время, когда телевизор работает или находится в «дежурном» режиме, подогретый позистор ограничивает ток, проходящий по петле размагничивания. При этом система размагничивания не работает. Только при отключении телевизора от сети переменного тока позистор остынет.
5. При следующем включении телевизора система размагничивания кинескопа сработает снова.

Такие модели позволяют включать систему размагничивания в автоматическом режиме и уменьшить фоновое подмагничивание кинескопа во время его работы.

Как размагнитить счетчик воды

Оказывая воздействие на водомер мощным магнитом, домовладелец рассчитывает замедлить ход прибора учета. Основная задача – правильно подобрать магнит. Если он будет чрезмерно мощным – прибор может выйти из строя, если слабым – эффект будет незаметен.

Размагничивание – это обязательная процедура, которая позволит продлить срок эксплуатации водомера, а также коммунальным службам не узнать о мошенничестве. Для избавления от намагниченности используют размагничиватель, который делают своими руками из трансформатора.

Водяной счетчик может выйти из строя, если получил блокирующий магнитный заряд. Размагнитить его способна простая медная катушка, индуктивность которой 220 Вольт.

В виде такой катушки довольно часто используют обмотку кинескопа старых советских мониторов или телевизоров. Размагничиваться прибор учета начнет, если к нему поднести соленоид (катушку). Не стоит держать продолжительное время, в противном случае может ослабнуть магнит, встроенный в прибор.

Как проверить намагниченность

Магнит на счетчике

Лайхфак: сделать это просто, если дома есть компас. Если прибор учета размагничен и к нему поднести компас, стрелка будет стоять на месте.

Степень намагниченности измеряется в амперах на кубический метр (А/м^3). Вычислить ее без специального оборудования практически невозможно (за исключением компаса, и то будет наблюдаться погрешность). Для получения точных данных используют магнитометры, как правило, применяют отечественного образца ИОН 3701. Работает он не только от сети электроэнергии, но и от батареек. Способен осуществлять до 3 измерений в течение секунды.

Изготовление самодельного размагничивателя

Сделать размагничивать в домашних условиях нетрудно, для этого потребуется старый трансформатор (от телевизора или приемника). Его нужно разобрать, убрав защитные пластины, расположенные в верхней части. Они существуют двух видов:

• прямые;
• ш-образные.

Во время разборки трансформатора следует быть очень внимательным, поскольку если повредить первичную обмотку, трансформатор потребуется перематывать вручную или же попросту выбросить.  Далее, к проводу первичной обмотки нужно припаять сетевой провод

Обратите внимание, что провода вторичной обмотки необходимо заизолировать, в противном случае они не будут задействованы. Самая простая конструкция размагничивателя готова к использованию

Остаточная намагниченность: как избавиться

Остаточная намагниченность – это особенность состояния постоянного магнита, она будет сохраняться даже в то время, когда прибор учета уже был размагничен. Но поскольку остаточные явления остаются, сотрудники коммунальных предприятий смогут доказать воздействие неодимового магнита на него.

Избавиться от нее можно, используя переменный размагничиватель учета. Процедура отнимает всего несколько минут. Алгоритм действий аналогичен описанному в предыдущем разделе.

Как скрыть «следы преступления»

Разумеется, что управляющие компании не хотят нести убытки, поэтому вводят строгие санкции против махинаторов с водомерами. Благодаря антимагнитным пломбам им удается эффективно бороться с использованием магнитов. Она имеет одну особенность – только по ее внешнему виду можно определить, что был использован внешний магнит для замедления хода или остановки устройства.

Пломба в результате воздействия магнитных волн изменяет свой цвет. На корпус приклеивается антимагнит. Коммунальные службы не продумали, что наклейку с пломбой можно с легкостью отклеить и приклеить новую, которая ничем не будет отличаться от предыдущей. Владея этой информацией можно с уверенностью в своей «правоте» перекладывать всю ответственность за некорректные показания счетчика на управляющую компанию.

Как диагностировать намагниченность кинескопа

Парапроцесс ЭЛТ вызывает искажение изображения на экране телевизора. Но перекашивание картинки возможно не только из-за наличия намагниченности экрана. Спервоначалу необходимо уточнить причину.

Кинескопные телевизоры большинства известных производителей (Philips, LG, Sony, Samsung и т.д.) проверяют в эффект намагниченности маски посредством опции настроек «Синий экран». Расстановк диагностики следующий:

• перед проведением проверки надлежит отсоединить внешнюю антенну;

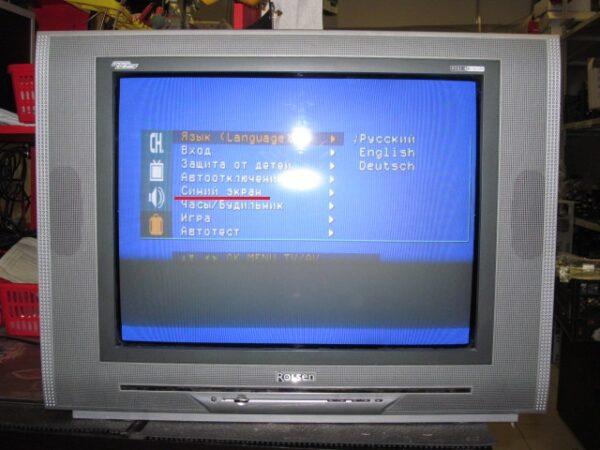

• включить ТВ-приемник и через меню настроек включить режим «Синий экран».

Для проверки намагниченности годится активировать в настройках «Синий экран»

Проявление на синем экране разноцветных разводов и пятен свидетельствует о намагниченности кинескопа.

Как неодимовый магнит действует на телевизор? Размагничивание кинескопа. Позистор.

Включение-выключение кнопкой — слабый эффект размагничивания, расчитан на поддержание равномерного поля, а не восстановление. Большинство телевизоров размагничивают кинескоп, если их выключить и потом включить кнопкой питания. Нужен электромагнит помощнее. Проще позвать мастера — дел-то на 5 минут. Помогает такая последовательность: вначале выключить с пульта, потом выключить кнопкой на телеке, потом выдернуть из розетки и оставить так на пол часа или дольше.

После следующего включения, если не помогло, повторить то же ещё раз. Обычно помогает после первого раза. Помогает обычный магнит. Поводите им возле экрана. Картинка будет менятся. Методом проб и ошибок уберете пятна. Только что так сделал и все получилось. Помогло резко провести магнитом вдоль экрана справа на лево несколько раз на расстоянии 20 см от экрана.

Вы можете воспользоваться специальным прибором для того, чтобы размагнитить кинескоп телевизора. Стоимость этого устройства не велика, вполне возможно, что он вам пригодится. Стал показывать всё в фиолетовых тонах, включаю функцию размагничивания потом выключаю телик из розетки, жду 5 минут и включаю, он становиться нормальным, но этот эффект держиться не дольше минуты. Потом он опять замагничивается. У них вообще к этому предрасположенность. Желательно, чтобы телевизор оставался без вольт несколько минут а для некоторых моделей — часов.

Расшифровка основных характеристик

Кратко рассмотрим, данные приведенные в таблице на рисунке 3 (для удобства строки пронумерованы).

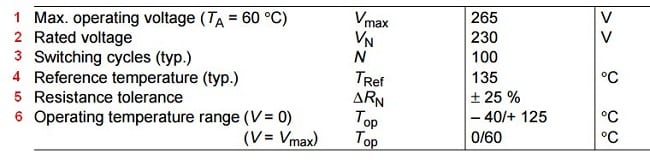

Рисунок 3. Таблица с основными характеристиками серии B598*1

Краткое описание:

1. значение, характеризующее максимальный уровень рабочего напряжения при нагреве устройства до 60°С, в данном случае он соответствует 265 В. Учитывая, что нет определения DC/AC, можно констатировать, что элемент работает как с переменным, так и постоянным напряжением.
2. Номинальный уровень, то есть напряжение в штатном режиме работы – 230 вольт.
3. Расчетное число гарантированных производителем циклов срабатывания элемента, в нашем случае их 100.
4. Значение, описывающее величину опорной температуры, после достижения которой происходит существенное увеличение уровня сопротивления. Для наглядности приведем график (см. рис. 4) температурной корреляции.

Рис. 4. Зависимость сопротивления от температуры, красным выделена точка температурного перехода (опорная температура) для С831

Как видно на графике, R резко возрастает в диапазоне от 130°С до 170°С, соответственно, опорной температурой будет 130°C.

1. Соответствие номинальному значению R (то есть допуск), указывается в процентном соотношении, а именно 25%.
2. Диапазон рабочей температуры для минимального (от -40°С до 125°С) и максимального (0-60°С) напряжения.

Самостоятельное размагничивание маски

Чтобы кинескоп размагнитился, когда стали визуально заметны искажения изображения, обычно достаточно выключить телеприемник на несколько минут (10-15). Но если это не помогло, можно пойти двумя путями: первый — поменять неисправные детали предустановленной заводской схемы, второй – снять намагниченность специальным внешним устройством. Но сначала следует проверить, в чем заключается истинная причина дефектной картинки: в магнитном поле ЭЛТ или в другой неисправности.

Проверка намагниченности кинескопа

Современные кинескопные телевизоры (Samsung, LG, Philips и др.) можно проверить на наличие намагниченности теневой маски. Для этого необходимо зайти в меню настроек телеприемника и выбрать опцию «Синий экран». Однако чтобы экран окрасился в синий цвет, нужно отключить внешнюю антенну. Если при этом на однотонном фоне будут видны разноцветные пятна, то маска кинескопа намагничена.

Замена позистора

Появление небольших цветовых пятен на экране кинескопа чаще всего вызвано выходом из строя позистора. Устраняется дефект заменой неисправного узла. Узнать, сколько стоит деталь, можно в ближайшей радиомастерской.

После установки исправного позистора кинескоп рекомендуется размагнитить. Для этого телевизор нужно несколько раз включить и выключить. При этом интервал между циклами должен быть не менее 15 мин., что позволит новому узлу остыть. При этом если маска намагничена незначительно, то процесс размагничивания пройдет успешно и цветовые пятна с экрана исчезнут. Если же разводы остались, то размагнитить телевизор в домашних условиях можно только при помощи внешнего устройства.

Размагничивание внешним устройством

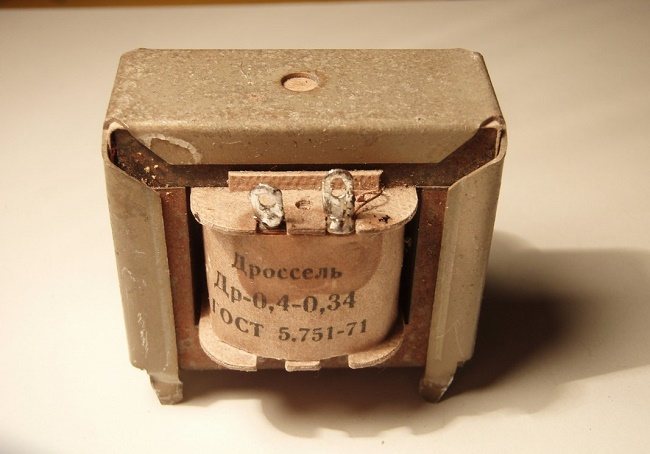

Чтобы самому размагнитить сильно намагниченную маску ЭЛТ (монитор ПК или экран ТВ), лучше всего воспользоваться покупным дросселем или самодельной катушкой индуктивности.

Чтобы размагнитить кинескоп при помощи дросселя, необходимо выполнить ряд операций:

• убрать все электрические приборы, способные повлиять на магнитное поле телевизора (акустические системы, блоки питания и пр.);
• включить телеприемник (монитор) и дать ему прогреться в течение 10 мин;
• расположить дроссель параллельно экрану на расстоянии 2 м от телевизора и включить его;
• медленно приблизиться к ТВ-приемнику, делая дросселем круговые движения, диаметр которых нужно постепенно уменьшать;
• подойдя на минимальное расстояние, в течение 3-5 сек. сделать нескольких круговых движений дросселем по периметру экрана;
• медленно, не останавливая круговых движений, отойти от телевизора на исходную позицию;
• повернуть дроссель перпендикулярно экрану и выключить его.

После этого радужные разводы и цветовые пятна исчезнут. Вся процедура не должна длиться более 15-30 сек., чтобы не допустить сильного нагрева дросселя

При этом, выполняя вышеперечисленные операции, не нужно обращать внимание на сильное искажение цветов на экране телевизора, а также на звуки, издаваемые дросселем (жужжание, подвывание и др.)

Изготовление дросселя собственноручно

Если приобрести заводское устройство не представляется возможным, то дроссель для размагничивания можно сделать своими руками. Для этого нужно взять оправку диаметром 100-200 мм и намотать на нее от 600 до 900 витков проводом ПЭЛ-2. Диаметр провода — 0,15-0,8 мм. Сняв полученную обмотку с оправки, к ней подсоединяют шнур электропитания со стандартной вилкой, а затем тщательно изолируют с помощью изоленты. А чтобы пользоваться устройством было удобно, на шнуре располагают кнопку включения. Визуально процесс можно посмотреть на фото:

Размагничивание другими подручными средствами

Размагнитить маску кинескопа можно, используя и другие подручные средства, например:

• катушку магнитного пускателя, рассчитанного на напряжение переменного тока 220-380 В;
• утюг, в котором нагрев подошвы осуществляется спиралью;
• электробритву;
• включенную электродрель с закрепленным на сверле мощным ниодимовым магнитом;
• мощным импульсным паяльником.

Порядок действий при этом остается неизменным, а главным условием получения положительного результата является достаточная для размагничивания мощность магнитного поля.

Итак, размагнитить теневую маску не сложно в домашних условиях, но для этого нужно обладать если не специальным оборудованием, то хотя бы познаниями в особенностях ЭМП электротехники. Но если убрать радужные разводы и цветовые пятна с экрана телевизора вышеописанными методами не удалось, то, скорее всего, теневая маска в кинескопе сдвинулась. Отремонтировать этот дефект невозможно, в этом случае нужно будет менять непосредственно кинескоп или приобретать новый телевизор.

Как проверить позистор в телевизоре: как самостоятельно починить

Позистор – одна из деталей системы, которая отвечает за размагничивание. При высоком намагничивании, изображение телевизора искажается или появляются полосы. Их появление означает, что устройство вышло из строя. Необходимо проверить его работоспособность. При необходимости, осуществляется ремонт или замена позистора.

Как проверить позистор в телевизоре

Позистор и резистор – элементы, которые способны менять свое сопротивление при нагревании. У резисторов наблюдаются незначительные повышения температуры. Позистор же блокирует поступающее к нему электрическое напряжение, поэтому его температура может сильно повышаться.

Чтобы проверить позистор на работоспособность, необходимо определить характеристики, которые считаются стандартными при работе. Если в них замечены отклонения, значит, произошла поломка. Характеристики следующие:

1. Сопротивление номинальное. Это условие работает только при нормальной температуре помещения (не ниже 18 и не выше 27 градусов).
2. Сопротивление определяют по точке, которая характеризует зависимость сопротивления от перепадов температуры в помещении. Этот параметр работает при повышении сопротивления в два раза относительно стандартного значения.
3. Существует определенное максимальное напряжение. Если его превысить, есть риск, что оборудование сломается.
4. Параметры токовой нагрузки делятся на несколько видов. Среди них: номинальное, переключение, максимум и опрокидывание. Они важны, если позистор будет использован в схеме высокой точности.

Внимание! Перед проверкой элемента, необходимо подождать, пока он остынет до до комнатной температуры

С какими неисправностями провизора можно столкнуться

Определить наличие неисправностей в элементе можно, увидев искаженное изображение на экране. Это значит, что элемент сильно намагничен. Устранить эту неполадку можно, подключив сетку последовательно с устройством. Сетка – внешняя петля, которая покрывает внутреннюю поверхность экрана.

Позистор часто припаивают к экрану. Поэтому проверить его, не отключив от телевизора, становится очень трудно. Чтобы провести замеры, необходимо отпаять хотя бы одну часть устройства от сетки. Но лучшим решением станет полное извлечение устройства из системы.

Нагреть позистор можно простым феном. Чтобы проверить работоспособность устройства, не нагревая его внешне, необходимо собрать электрическую схему. Это поможет определить тип устройства. В инструкции должно быть написано, при каком напряжении срабатывает элемент, и какую температуру он может выдерживать.

Определить исправность устройства можно, нагрев его при помощи фена. Если замечается увеличение сопротивления, значит, элемент работает. Но этот способ проверки имеет недостаток – результаты могут быть ошибочными. Проблема в том, что сопротивление деталей собранной схемы может меняться со временем, и поэтому они начинают работать нестабильно.

Еще один способ определения неисправности позистора – искажение изображения. Оно может рябить, или появляются лишние полосы. Определить работоспособность элемента можно при помощи мультиметра. Рекомендуется, чтобы позистор был холодным, поскольку при нагревании растет сопротивление.

Еще одна проблема – отвалились контакты. При постоянном нагревании позистора, они начинают изнашиваться, и в результате отпадают. Контакты могут внешне выглядеть нормально, но не работать. Определить их работоспособность можно при помощи омметра.

Если позистор сломан или закорочен, при первом включении телевизора сгорит предохранитель. Если в сети не случилось короткого замыкания, необходимо отключить позистор и проверить его работоспособность.

Внимание! Возможно, поврежден не сам позистор, а элемент, отвечающий за его охлаждение. Осуществляем проверку

Как самостоятельно починить

Найти устройство несложно, оно находится за задней крышкой, рядом с вилкой, которая включает петлю размагничивания.

Если причина – намагничивание устройства, его необходимо размагнитить. Для этого устройство отпаивают от телевизора и подключают к системе размагничивания.

Но в большинстве случаев, повреждения устройства требуют его замены. Нужно выпаять старое, и впаять новое, подобное по характеристикам. Если мы выберем неправильное устройство, оно не заработает.

Элемент в цепи охладителей

Если не греется задняя часть холодильника — радиатор, то для самостоятельного ремонта нужно ознакомиться с тем, как проверить позистор. В холодильнике могут применяться 2 вида пускателей: с позисторами и с электромагнитными реле. Первые тратят часть энергии на теплопотери в сопротивлении элемента, вторые менее надежные, но не греются.

Большинство позисторов в холодильниках должно иметь сопротивление около 20–30 Ом. В нагретом состоянии может быть несколько килоом. Если значения значительно превышают приведенные, то элемент подлежит замене

Важно дать позистору остыть до комнатной температуры перед проведением замеров

Неприхотливость и относительная физическая устойчивость позисторов позволяет их использовать в роли датчика для автостабилизирующихся систем, а также реализовать защиту от перегрузки. Принцип работы этих элементов заключается в том, что их сопротивление увеличивается при нагреве (в отличие от термисторов, где оно уменьшается). Соответственно, при проверке тестером или мультиметром позисторов на работоспособность, необходимо учитывать температурную корреляцию.

Определяем характеристики по маркировке

Широкая сфера применения РТС-термисторов подразумевает их обширный ассортимент, поскольку характеристики этих устройств должны соответствовать различным условиям эксплуатации

В связи с этим для тестирования очень важно определить серию элемента, в этом нам поможет маркировка

Для примера возьмем радиокомпонент С831, его фотография показана ниже. Посмотрим, что можно определить по надписям на корпусе детали.

Позистор С831

Учитывая надпись «РТС», можно констатировать, что данный элемент является позистором «С831». Сформировав запрос в поисковике (например, «РТС С831 datasheet»), находим спецификацию (даташит). Из нее мы узнаем наименование (B59831-C135-A70) и серию (B598*1) детали, а также основные параметры (см. рис. 3) и назначение. Последнее указывает, что элемент может играть роль самовосстанавливающегося предохранителя, защищающего схему от КЗ (short-circuit protection) и перегрузки (overcurrent).

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

• V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
• A с прямой чертой — измерение постоянного тока;
• A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
• V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
• Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Как проверить позистор в телевизоре

Позистор и резистор – элементы, которые способны менять свое сопротивление при нагревании. У резисторов наблюдаются незначительные повышения температуры. Позистор же блокирует поступающее к нему электрическое напряжение, поэтому его температура может сильно повышаться.

Чтобы проверить позистор на работоспособность, необходимо определить характеристики, которые считаются стандартными при работе. Если в них замечены отклонения, значит, произошла поломка. Характеристики следующие:

1. Сопротивление номинальное. Это условие работает только при нормальной температуре помещения (не ниже 18 и не выше 27 градусов).
2. Сопротивление определяют по точке, которая характеризует зависимость сопротивления от перепадов температуры в помещении. Этот параметр работает при повышении сопротивления в два раза относительно стандартного значения.
3. Существует определенное максимальное напряжение. Если его превысить, есть риск, что оборудование сломается.
4. Параметры токовой нагрузки делятся на несколько видов. Среди них: номинальное, переключение, максимум и опрокидывание. Они важны, если позистор будет использован в схеме высокой точности.

Как размагнитить телевизор в домашних условиях

Существует два способа справиться с намагниченным кинескопом:

1. Если область искажения небольшая, то справиться может помочь штатная система. Прибор необходимо выключить примерно на 30. Если искажений стало меньше, то процедуру необходимо провести несколько раз, пока они не пропадут полностью.
2. Второй способ — воспользоваться специальным дросселем. Сейчас его достаточно проблематично найти даже в магазинах. Однако, сделать его самостоятельно нетрудно.

Как сделать дроссель для размагничивания кинескопов? Для этого необходимо следующее:

• оправка;
• шнур ПЭЛ — 2;
• изолирующая лента;
• любая кнопка;
• шнур для сети 220 В.

На оправку наматывается шнур, нужно сделать около 850 оборотов. После чего его необходимо заизолировать с помощью ленты. На получившейся конструкции закрепляется кнопка выключения-выключения и подводится шнур питания.

Этапы размагничивания:

1. Нагреваем кинескоп телевизора в течение непродолжительного времени.
2. Подаём питание на прибор для размагничивания. С расстояния не менее двух метров до экрана начинаем совершать широкие вращательные движения.
3. Постепенно подходим к кинескопу, понемногу делая радиус вращения меньше.
4. После того как дроссель окажется в непосредственной близости от кинескопа, искажения усилятся. Пугаться не нужно.
5. Не прекращая круговых движений, также медленно необходимо отойти обратно и выключить прибор.
6. Если искажения сразу не пропали, процедуру следует повторить.

Дроссель нельзя держать во включённом состоянии продолжительное время. Это приводит к его нагреву. Всю процедуру необходимо проводить достаточно быстро. Занимать это должно примерно 30 секунд.

Случается, что оба эти варианта не помогают. Это означает, что из строя вышел позистор, который необходимо заменить на аналогичный.

Чтобы избежать повторного намагничивания, следует помнить о том, что телевизор необходимо правильно выключать и давать ему отдохнуть некоторое время.

Как размагнитить телевизор в домашних условиях

На телевизоре долгое время стоял магнитофон. Теперь, если снять магнитофон с телевизора, морды на экране становятся зелёными, если вернуть на место – опять розовыми. Мне помог первый способ, поэтому пока будем смотреть «старый» телевизор. А может это первый звонок для покупки нового, современного телевизора.

Мне помог первый способ, поэтому пока будем смотреть «старый» телевизор. Пойду, почитаю отзывы.

Как размагнитить кинескоп ЭЛТ телевизора

Например, если у динамиков компьютерных аудиоколонок отсутствует экранирование, это приведет к быстрому выходу из строя монитора, который стоит рядом с такими колонками. Если же причиной появления полос на экране явился сдвиг маски кинескопа, то такой кинескоп или полностью телевизор придется заменить. Повторная процедура размагничивания маски трубки возможна только спустя полчаса. Если кинескоп настолько сильно намагничен, что при помощи встроенной петли размагнитить его не удается, следует используовать размагничивающий внешний дроссель.

ЭЛТ, надо полагать? Degauss (как то так) у более старых в сервис-меню в которое по идее могут войти только в мастерской вводом с пульта или кнопакми на панели передней сервисмены. Даже если ты привык пользоваться электробритвой, смотрясь вместо зеркала в телик, это может привести к намагничиванию.

Знающие люди сказали, что скорее всего – кинескоп телевизора намагнитился. Причиной может быть близко расположенные приборы создающие магнитное поле, музыкальный центр, колонки и т.д.

Перед тем, как начать размагничивать экран телевизора с помощью дросселя, обязательно проконсультируйтесь со специалистом. Следует знать, что размагнитить можно только ЭЛТ телевизор, но не ЖК, так как его работа устроена по другому принципу. И , хотелось спросить — дети не играли с магнитами около телека?

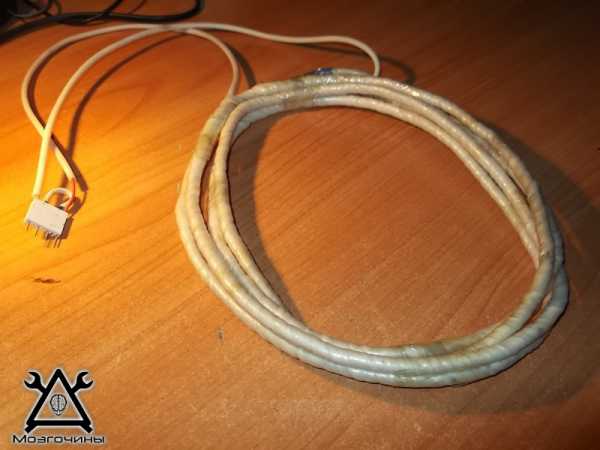

Попробуйте такой «волшебный ритуал» с внешней петлёй размагничивания. Всегда помогает, особенно на старых кинескопах.

Привет! Да нет, позистор на яркость не влияет. Позистор предназначен для подачи питания на петлю размагничивания кинескопа. Если кинескоп настолько сильно намагничен, что при помощи встроенной петли размагнитить его не удается, следует используовать размагничивающий внешний дроссель.

Уважаемый, все ЭЛТ кинескопы размагничиваются при включении в сеть. Для этого сзади кинескопа пристроена контурная рамка из нескольких витков, общая толщина обмотки с мизинец. Из розетки пару раз вытащите вилку тв, воткните обратно, включите тв, выключите.

Необходимо знать, что эта петля начинает работу только тогда, когда прибор отключен от сети питания. Все дело в том, что при включённом питании напряжение на позистор поступает непрерывно, и он не может ограничить подачу энергии на петлю размагничивания. В этом случае система размагничивания остается неактивной. Специалисты рекомендуют периодически отключать телевизор от электрической сети, чтобы предотвратить возможные проблемы с кинескопом.

Что делать с намагниченным телевизором

Уберите все электрические приборы, находящиеся рядом с телевизором. Включите телевизор или монитор, положите дроссель в нескольких метрах от него, затем тоже включите. Начинаем делать большие круговые движения, медленно подходя к телевизору.

Ну как бы дело в том, что это профессиональный монитор (21 дюйм). И контур размагничивания тут есть. Но он не помогает. Видимо сильное поле было – монитором долго не пользовались, вполне возможно что стоял в кладовке под каким-то трансформатором.

2) С пульта выключать не поможет, телевизор находится будет в режиме “стэнбай”, т.е. под питанием!А твоя задача снять с него питание часов на шесть примерно.

С какими неисправностями провизора можно столкнуться

Определить наличие неисправностей в элементе можно, увидев искаженное изображение на экране. Это значит, что элемент сильно намагничен. Устранить эту неполадку можно, подключив сетку последовательно с устройством. Сетка – внешняя петля, которая покрывает внутреннюю поверхность экрана.

Позистор часто припаивают к экрану. Поэтому проверить его, не отключив от телевизора, становится очень трудно. Чтобы провести замеры, необходимо отпаять хотя бы одну часть устройства от сетки. Но лучшим решением станет полное извлечение устройства из системы.

Нагреть позистор можно простым феном. Чтобы проверить работоспособность устройства, не нагревая его внешне, необходимо собрать электрическую схему. Это поможет определить тип устройства. В инструкции должно быть написано, при каком напряжении срабатывает элемент, и какую температуру он может выдерживать.

Определить исправность устройства можно, нагрев его при помощи фена. Если замечается увеличение сопротивления, значит, элемент работает. Но этот способ проверки имеет недостаток – результаты могут быть ошибочными. Проблема в том, что сопротивление деталей собранной схемы может меняться со временем, и поэтому они начинают работать нестабильно.

Еще один способ определения неисправности позистора – искажение изображения. Оно может рябить, или появляются лишние полосы. Определить работоспособность элемента можно при помощи мультиметра. Рекомендуется, чтобы позистор был холодным, поскольку при нагревании растет сопротивление.

Еще одна проблема – отвалились контакты. При постоянном нагревании позистора, они начинают изнашиваться, и в результате отпадают. Контакты могут внешне выглядеть нормально, но не работать. Определить их работоспособность можно при помощи омметра.

Если позистор сломан или закорочен, при первом включении телевизора сгорит предохранитель. Если в сети не случилось короткого замыкания, необходимо отключить позистор и проверить его работоспособность.

Расшифровка спецификации конкретной модели

Это были основные параметры серии, теперь рассмотрим спецификацию для С831 (см. рис. 5).

Спецификация модельного ряда серии B598*1

Краткая расшифровка:

Величина тока для штатного режима работы, для нашей детали это почти половина ампера, а именно 470 мА (0,47 А).
Этот параметр указывает ток, при котором величина сопротивления начинает существенно меняться в большую сторону. То есть, когда через С831 протекает ток с силой 970 мА, срабатывает «защита» устройства. Следует заметить, что этот параметр связан с точкой температурного перехода, поскольку проходящий ток приводит к разогреву элемента.
Максимально допустимая величина тока для перехода в «защитный» режим, для С831 это 7 А

Обратите внимание, что в графе указано максимальное напряжение, следовательно, можно рассчитать допустимую величину мощности рассеивания, превышение которой с большой вероятностью приведет к разрушению детали.
Время срабатывания, для С831 при напряжении 265 вольт и токе 7 ампер оно составит менее 8 секунд.
Величина остаточного тока, необходимого для поддерживания защитного режима рассматриваемой радиодетали, она 0,02 А. Из этого следует, что на удержание сработавшего состояния требуется мощность 5,3 Вт (Ir x Vmax).
Сопротивление устройства при температуре 25°С (3,7 Ом для нашей модели)

Отметим, с измерения мультиметром этого параметра начинается проверка позистора на исправность.
Величина минимального сопротивления, у модели С831 это 2,6 Ом. Для полноты картины, еще раз приведем график температурной зависимости, где будут отмечены номинальное и минимальное значение R (см. рис. 6).

Рисунок 6. График температурной корреляции для B59831, значения RN и Rmin отмечены красным

Обратите внимание, что на начальном этапе нагрева радиодетали ее параметр R незначительно уменьшается, то есть в определенном диапазоне температур у нашей модели начинают проявляться NTS свойства. Эта особенность, в той или иной мере, характерна для всех позисторов

1. Полное наименование модели (у нас B59831-C135-A70), данная информация может быть полезной для поиска аналогов.

  Новый форд куга тест драйв видео

Теперь, зная спецификацию, можно переходить к проверке на работоспособность.
