Как разобрать телевизор и отремонтировать led подсветку

Как заказать ремонт LED телевизора?

• Если вы заметили, что ваш ЛЕД телевизор стал «барахлить» или вовсе перестал показывать, позвоните на горячую линию «РемБытТех»

  +7 (495) 215 – 14 – 41

  +7 (903) 722 – 17 – 03

  Наш менеджер внимательно выслушает вас, задаст уточняющие вопросы и назовет наиболее вероятную поломку, а также стоимость ее устранения.

• Если цена ремонта вас устраивает, вам будет предложено выбрать день и время приезда мастера.
• В назначенный час мастер прибудет к вам и проведет диагностику вашего LED телевизора, по результатам которой сообщит – возможно ли провести ремонт на дому или необходима транспортировка техники в сервисный центр.
• В случае вашего согласия ремонт будет произведен немедленно (в 30% случаев починить ЛЕД телевизор можно на дому), либо же мастер заберет неисправный ТВ. При этом все заботы по упаковке и транспортировке наши специалисты берут на себя!
• Спустя 2–3 дня в заранее оговоренный час мастер привезет полностью отремонтированный LED телевизор и установит его на прежнее место, а вам – выдаст гарантийный талон на все проведенные работы.

Вам останется только включить любимый канал и убедиться: ваш LED телевизор в полном порядке, готовый радовать вас новыми яркими фильмами и передачами!

В чем причина неисправностей ЖК телевизоров?

Поломка может заключаться только в том, что отсутствует питание, чтобы это проверить в ЖК телевизоре, вы можете своими руками сделать следующее:

• открыть заднюю крышку модели;
• провода, подсоединенные к матрице, снять;
• рабочую лампу подсоединить к контактам;
• есть и такие ЖК модели, в которых предусмотрен не один источник света. В этом случае необходимо протестировать все источники. Просто демонтируйте матрицу и подключите свой телевизор к сети – вы сможете увидеть, в каком светодиоде заключается проблема.

Когда будет определена поломанная лампа в LED или LCD телевизоре, необходимо произвести ее замену. Этот этап требует от мастера максимальной аккуратности, а также проявления особого внимания. В некоторых случаях лампа извлекается без извлечения матрицы, нужно только подвинуть элементы защиты с резиновой прокладкой и вытянуть лампочку с помощью паяльника. Подобным образом необходимо вмонтировать исправную лампочку

Теперь вас можно поздравить – вы своими руками произвели ремонт ЖК телевизора! Вот только обратите внимание на один важный нюанс – новая лампочка должна полностью отвечать параметрам и габаритам поломанной!

Чтобы произвести ремонт телевизоров самостоятельно, посмотрите внимательно на матрицу! Если здесь есть «нездоровые» полосы, тогда поломка заключается в матрице. Имеете новую деталь? Тогда все просто! Вы ее меняете и включаете телевизор, если он работает, значит, вы точно определили поломку.

Если причиной поломки ЖК телевизоров является экран, тогда лучше всего приобрести новые модели LCD либо LED техники. Менять экран LCD и LED моделей не рекомендуется, так как это нецелесообразно! Это касается и ЖК матрицы.

В чем может заключаться проблема неисправности плазменных телевизоров? Если необходимо произвести ремонт плазменных телевизоров, тогда действуйте по той же схеме, что описана выше. Просто адаптируйте ее к своему конкретному случаю. Это описание можно применять для любой модели плазменного телевизора, просто запаситесь заранее необходимым инструментом.

Где взять рабочие элементы для замены

Готовые светодиодные ленты можно заказать для конкретной модели телевизора. Они поставляются достаточно долго. Есть возможность после определения маркировки диодов или их рабочего напряжения купить новые на Алиэкспресс или в другом интернет магазине. Срок поставки также не порадует оперативностью.

Оптимальный для многих вариант заключается в походах по сервисным центрам и ремонтным мастерским. Практически всегда есть возможность найти донора — телевизор с такими же диодами. Выпаяв их и поставив на свою подсветку, можно оперативно и достаточно дешево вернуть ей функциональность.

Замена диодов

Идеально, если у пользователя есть фирменные линейки диодов для данной модели телевизоров. Тогда ремонт делается быстро и просто. Сгоревшие диоды вырезаются вместе с участками ленты. На их место устанавливаются такие же кусочки от фирменного комплекта. Все, что остается сделать — восстановить электрические соединения.

В противном случае придется прибегнуть к сложному способу замены диодов.

Линзы

Сначала снимают линзу. Для этого феном с тыльной стороны ленты воздухом около 100-120 градусов, с расстояния примерно 10 см, прогревают область ее крепления. Линзу поддевают пластиковым тонким шпателем.

Важно! Отделять ее нужно без усилий, так, чтобы ножки остались без повреждений, и были видны точки их бывшего размещения. При этом запоминать или записывать, какая линза из какой точки снята.

Старый диод

Старый диод удаляют прогревом ленты снизу. Температуру на фене устанавливают около 300-350 градусов. Пинцетом легонько тянут диод вверх до его освобождения.

Новый диод

После удаления старого диода, место его размещения готовят. То есть, смывают лишний флюс, лудят контактные посадочные площадки. На них устанавливают новую деталь и греют ленту в этом месте с тыла воздухом из фена. Как только олово расплавится, процесс прекращают.

Эту же работу по монтажу можно сделать очень тонким паяльником.

Линза

Линзы устанавливаются на те же места, откуда были сняты. Точки позиционирования ножек смазывают суперклеем. Затем линзу аккуратно ставят, следя, чтобы ее центр был строго на оси светодиода. Данные элементы рекомендуется монтировать самыми последними, после того, как заменены все диоды.

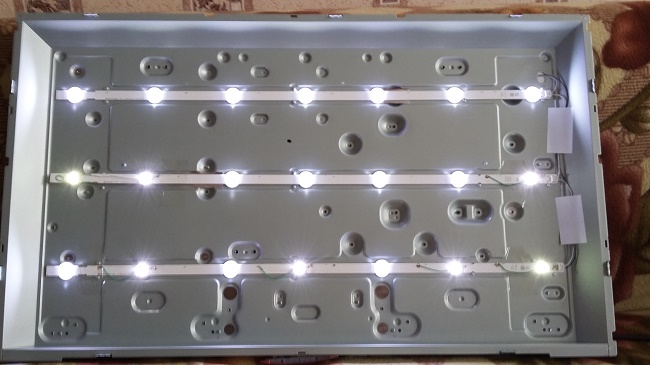

Установленные линзы дают возможность до полного засыхания суперклея поправить их положение. Поэтому проверка делается быстро. К телевизору подключают все платы. Устройство включают и проверяют, что все диоды загорелись.

Затем быстро устанавливают светорассеивающую пластину. Если на ее поверхности в областях замены диодов наблюдается неравномерность интенсивности, нужно подвинуть линзы, подбирая их положение.

Сколько стоит ремонт ЛЕД-подсветки жк-телевизора

Стоимость работ по ремонту — от 1900 рублей. В цену включено:

• разборка телевизора;
• замена неисправных светодиодов;
• сборка телевизора.

Новые светодиоды в цену не входят и оплачиваются дополнительно. Полная сумма рассчитывается мастером после диагностики телевизора. Цена зависит от марки, типа подсветки (Direct LED или EDGE LED) и количества вышедших из строя светодиодов. Вот минимальные расценки на работы по ремонту подсветки матрицы в зависимости от марки телевизора.

* Новые светодиоды и расходные материалы в цену не входят и оплачиваются дополнительно.

Причины и признаки неисправной подсветки

Экран телевизора состоит из множества точек – пикселей, расположенных вплотную друг к другу, а чтобы пользователь увидел изображение, на них должен подаваться свет, тогда они «оживают» и формируют картинку. Технология LED в ЖК телевизорах – это новый способ подсветки экрана при помощи светодиодов, пришедший на смену люминесцентным CCFL-лампам. Устройства с LED-подсветкой отличаются великолепной цветопередачей, высокой контрастностью, невероятной четкостью и реалистичностью изображения, низким потреблением электроэнергии и небольшой толщиной.

Типы подсветки

В зависимости от того, как расположены светодиоды, выделяются два типа LED-подсветки:

• edge (торцевая, боковая) подсветка предполагает расположение светодиодов по левому и правому краю, сверху и снизу или по всему периметру;
• direct (матричная) подсветка обозначает распределение светодиодов по всей площади матрицы.

При первом типе расположения светодиодов добиться равномерного подсвечивания экранов невозможно. Во втором случае диоды расположены вдоль всей матрицы, благодаря этому обеспечивается равномерная подсветка всего дисплея, а также высочайшая контрастность и насыщенный черный свет.

Причины поломки

Если пользователь включает телеприемник и обнаруживает отсутствие картинки или видео, но звук при этом воспроизводится, это может свидетельствовать о поломке подсветки.

Существует несколько причин, по которым LED-подсветка выходит из строя. Во-первых, может быть повреждена лента диодов. Светодиоды соединены последовательно, а значит, если перестанет работать хотя бы один, погаснет вся полоска. При этом напряжение будет продолжать подаваться. Во-вторых, может быть сломан LED-драйвер. В таком случае на лампы не поступает изображение, поэтому они не загораются.

Иногда телевизор еще с завода поступает с браком. Ведь достаточно всего одного неисправного светодиода, чтобы экран телеприемника не работал. В других ситуациях лампы выгорают по вине пользователя, который устанавливает максимальную яркость экрана — напряжение повышается, светодиоды с ним не справляются и перегорают

В проблеме также может быть виноват магазин, в котором продавцы пытаются привлечь внимание покупателей ярким изображением на экране телевизионной панели

Ремонт LED подсветки

Ремонт LED подсветки заключается в разборке, диагностике и замене сгоревших светодиодов в ЖК-телевизоре. Это требует знаний, навыков пайки и ремонта бытового оборудования.

Приступать к работам можно только тогда, когда есть:

• паяльный фен или станция;
• профессиональные измерительные приборы для электроцепей;
• набор отвёрток, пинцет и другой инструмент;
• рабочее место;
• запасные части.

С последними может возникнуть основная сложность. Модель светодиода может быть выяснена заранее на специализированных тематических форумах, но если этого сделать не удалось, то узнать её можно будет только после полной разборки панели. Некоторые производители предлагают поставку не одного отдельного светящегося элемента, а всей планки. Её нужно заказать заранее.
