Как отремонтировать подсветку телевизора lg

Ремонт

Выявив неисправные элементы, нужно выполнить их замену. Для устранения перегоревшего светодиода необходимо демонтировать отражающую линзу. Для крепления планки используется двусторонний скотч, который снимается путем прогревания феном.

Теперь фиксируем деталь и прогреваем паяльным феном нижнюю сторону вблизи светодиода. Нужно добиться расплавления олова, что позволит снять лампочку. Процесс впайки осуществляется таким же образом или используется тонкий паяльник. Светодиоды имеют «нежную» конструкцию, которая легко плавится при нагреве

Потому действовать нужно очень осторожно. Светодиод может отличаться по размеру

В таком случае минусовая площадка обрезается и после этого впаивается лампа.

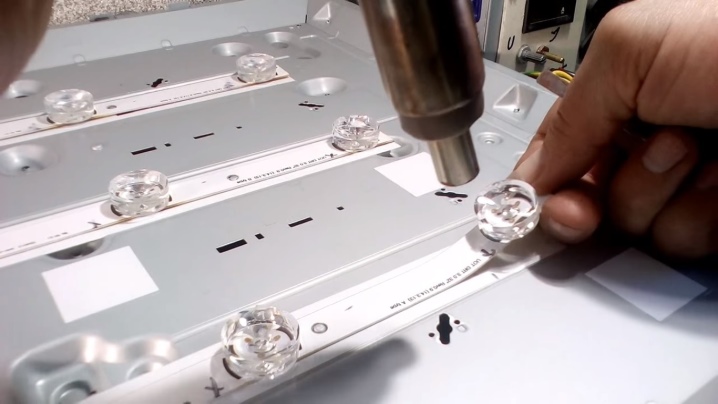

Не являются исключением ситуации, когда снимаются линзы. Для их закрепления используется компаунд — это полимерная смола, которая является одновременно защитным и изоляционным слоем

Отсоединение линз нужно выполнять осторожно, так же как и установку. Для фиксирования линз можно использовать суперклей

Не всегда возможно извлечь неисправный светодиод. В таких случаях необходимо выпилить перегоревший светодиод вместе с частью планки с обеих сторон. Новая деталь также выпиливается вместе с планкой. С планок зачищается краска, и детали спаиваются. По завершении планку с замененными светодиодами необходимо проверить на работоспособность.

Осталось только собрать плазму в обратной последовательности, проверить ее работоспособность и можно пользоваться телевизором. Ремонт LED-подсветки телевизора Samsung своими руками на этом завершен.

Питание светодиодной ленты подсветки

Для того чтобы не вносить изменения в схему блока питания и инвертора было решено использовать внешний малогабаритный адаптер питания на 12 Вольт 1.5 Ампера, просто отключив лампы. Сам блок питания, так как место в корпусе позволяет, впоследствии планирую спрятать в корпус телевизора, запитав адаптер от разъема подключения шнура питания. Но ведь в большинстве моделей ЖК ТВ и мониторов нельзя оставлять инвертор без нагрузки — он уходит в защиту, ругается на ненормальный режим работы, как быть? Выход был стандартным для таких случаев: емкостная нагрузка подпаянная к разъемам подключения обоих ламп подсветки.

Конденсаторы 3 кВ

Номинал конденсатора составляет десятки ПикоФарад, с увеличением диагонали монитора или ЖК ТВ номинал несущественно увеличивается, точные данные вы легко найдете в интернете. Напряжение, на которое рассчитан конденсатор, составляет 3 КилоВольта, и ни в коем случае не обычная керамика, помним о том что на выходе трансформаторов инвертора питающих лампы высокое напряжение!

Схема коммутации LED ленты

Информация о подобном решении была взята ранее с одного из сайтов в интернете, ниже мы можем видеть схему включения. Вкратце поясню суть работы с одним дополнением, так как ЖК ТВ должен был быть тестовым и только периодически включаться в работу не было необходимости в регулировке яркости подсветки и я просто посадил затвор мосфета на вывод микросхемы инвертора ON/OFF, с помощью которого мы коммутировали питание нашей LED ленты.

Схема включения ШИМ инвертора ТВ

Сразу скажу, в связи с тем что ТВ был 15 дюймов, а подобные ЖК ТВ и мониторы в отличие от 17 дюймовых имеют всего по одной лампе сверху и снизу матрицы, а не по две идущие параллельно, пришлось бокорезами немного подрезать ширину ленты, буквально на пару миллиметров по всей ее длине, иначе матрицу просто не получалось собрать и защелкнуть защелки крепления.

Меняем подсветку на LED

Наконец матрица вместе с нашими ленточками была собрана, настал момент оценить качество работы — хватает ли яркости лент для нормальной подсветки изображения и другие параметры. С яркостью было все практически нормально, если она и снизилась то очень незначительно, проблема здесь была в другом: светодиоды LED ленты у нас стояли слишком разрозненно, лента была взята самая дешевая 60 светодиодов на 1 метр, причем светодиоды там стояли с промежутками и были слишком яркими для таких целей.

лед лента

Попытка сэкономить на ленте и не покупать ленту с 12 светодиодами на 1 метр была ошибкой, в данной ленте светодиоды расположены в 2 раза чаще, не 6 штук на 10 см как в моем случае, а 12 штук

Достаточно было бы немного уменьшить напряжение питания ленты на 12 штук, неважно с помощью чего, резистора или понижающего DC – DC преобразователя, и мы получили бы равномерную подсветку без засветки отдельных участков матрицы.

Выводы DIM и ON-OFF

Для использования в качестве тестового ТВ подобное решение как временное на какое-то время сгодится, как только надобность в данном ТВ в мастерской отпадет и телевизор будет использован по своему первоначальному назначению, как я планировал вместе с DVB-T2 приставкой на кухне дома, ленточки будут заменены.

Данные о микросхемах использованных в ТВ

Почему ломается подсветка

У большинства телевизоров изображение начинает пропадать только после нескольких лет непрерывной эксплуатации. Для бюджетных моделей срок работы без поломок может не достигать и года. Тогда, чтобы продолжить смотреть фильмы на телевизоре, необходим ремонт. Правда, замена какой-либо детали на ЛЕД телевизоре обойдется недешево.

Самая частая причина пропажи изображения на таких телевизорах это поломка LED панели, которая представляет собой специальные светодиоды. Для устранения неполадок с такой подсветкой от пользователя требуются базовые навыки в электротехнике и специальные знания.

Профилактика неисправности LED-подсветки

Причина перегорания подсветки у телевизоров LG и Samsung не всегда связана с установкой слабых светодиодов производителем. Проблемы встречаются у тех владельцев, которые предпочитают смотреть телевизор при настройках максимальной яркости, а также при частом включении специальных режимов типа «спорт». В это время элементы подсветки работают с колоссальной нагрузкой, что приводит к их поломке.

Чтобы установленные светодиоды прослужили долго, необходимо зайти в меню «Настройки яркости» и выставить значение 50-75%. Такого показателя вполне достаточно для комфортного просмотра ТВ, а светодиоды наверняка проработают дольше.

Подготовка к работе

Для проведения ремонта LED телевизора понадобятся:

• профессиональная паяльная станция, дующая тонкой струей очень горячего воздуха, в дальнейшем — фен;
• флюс;
• немного олова для лужения контактных площадок;
• в зависимости от выбранной стратегии замены, небольшое количество тонкой медной проволоки;
• ножницы;
• пинцет;
• суперклей.

Понадобится и главный инструмент, прибор для проверки светодиодных линеек LED телевизоров. Это может быть мультиметр. Удобно действовать тестером с возможностью установки рабочего напряжения. Отлично себя показывает лабораторный трансформатор с тонкими контактными щупами. Как именно использовать эти приборы, будет понятно из следующих разделов.

Чтобы не повредить элементы матрицы и другие сложные компоненты телевизора, мастеру желательно подготовить себе много свободного пространства. Как минимум, два габарита экрана. На этой площади будет размещена отдельно матрица и блок светодиодной подсветки.

Важно! Оставлять отпечатки пальцев и другую грязь на линзах, светоотражателях, дисплее и защитной пленке нежелательно, поэтому нужно тщательно вымыть руки и очистить корпус телевизора. Не будет лишним запастись безворсовыми салфетками, надеть плотно застегиваемую чистую спецовку, работать в незапыленном помещении и применять антистатические браслеты.

Чего не нужно делать, чтобы не ломалось

1. Сборку и разборку устройства следует проводить аккуратно, не применяя грубой силы. Зачастую все устройства снимаются простым нажатием или использованием крепежного механизма. Если легким усилием демонтировать деталь не получается, значит пользователь либо открутил не все болты, либо не снял крепежный механизм. Излишнее применение грубой силы грозит дополнительными поломками, которые могут привести устройство в негодность.
2. Все операции с матрицей следует проводить чистыми руками. Так как любое загрязнение, даже пыль, может нарушить работу этой детали.
3. В случае если пользователь не обладает опытом и знаниями в этой области, лучше не приступать к ремонту самостоятельно.

Проявление неисправной подсветки

Включая телевизор при помощи пульта ДУ, пользователь услышит звук, но не увидит изображения. При этом, как и раньше, будут переключаться каналы и выполняться все другие операции, если вы сможете управлять ТВ «вслепую». Заметив такую ситуацию, стоит подойти вплотную к матрице и внимательно к ней присмотреться. Желательно также направить на экран телевизора световой луч фонарика, который позволит увидеть изображения. Это значит, что непосредственно матрица ТВ работает, но отсутствует подсветка. Причин у такой поломки может быть всего две:

1. Проблема с драйвером контроля LED-подсветки.
2. Неполадки самой подсветки (перегорание одной либо нескольких линеек с распаянными по периметру светодиодами).

Ремонт такой неисправности практически всегда аналогичен для всех телевизоров, независимо от их модели и производителя. В частности, если в ТВ перегорает хотя бы один светодиод в LED-подсветке, то это приводит к полному прекращению её работоспособности. Происходит это из-за того, что все лампочки за матрицей распаяны не параллельно, а последовательно, поэтому выход из строя одного элемента приводит к разрыву цепи.

Если же причина заключается в проблемах с драйвером, то светодиоды не могут загореться, ведь на них не поступает напряжение. Для этого придётся разобрать телевизор, чтобы визуально оценить все компоненты устройства на предмет поломки.

Вычисление неисправности

При попытке включить телевизионный ящик, а он просто показывает вам черный «квадрат Малевича». Не торопись отправлять его на утилизацию. Дефект, неисправность или поломка может быть любой детали в телевизоре, во время диагностики вы можете обнаружить, что неисправна или деформирована фото- матрица. И это тоже может быть одной из причин появления пятен на дисплее экрана или исчезновения изображения полностью.

А также на телевизоре элджи звук есть, было, изображение, а потом оно исчезло. Неисправность, которая связана выходом из строя лед – подсветки.

LED TV отличаются от других представителей тем, что в них подсветка расположена последовательно. И если одна перестает работать, перегорает или неисправна, то соответственно и вся цепь не будет функционировать. Всего выделяют 2 главные причины, почему не работает LED: неисправность драйвера или светодиод.

Как определить точную неисправность, очень просто. Измеряем напряжение драйвера, если нет реакции, и напряжение не меняется, то и на цепь светодиодов напряжение не поступает. Тут однозначно заменять надо драйвер. А вот, если напряжение драйвера скачет от 130- 200 вольт. Это свидетельствует лишь об одном. Драйвер предпринимает попытки сделать ярче экран. В данной ситуации причина в светодиоде и его необходимо заменить. Напряжение измеряем специальным инструментом, который называется – мультиметр.

Итак, важный момент, каждый производитель LED TV устанавливает свое количество рядов лед-подсветки они колеблются от 3 до 6, а иногда и до 9. Чтобы определить, какое звено из цепи светодиодов не работает, диагностируем каждую. После того, как удалось определить, нужное звено. Переходим к проверке каждого светодиода. Для этого подводим электропитание 3 в, чтобы определить, какой светодиод неисправен.

Также можно неисправный светодиод может сильно нагреваться, в результате, чего линза, которая рассеивает свет, меняет цвет.

Что делать, если не работает подсветка и как отремонтировать ТВ, если он не включается. Обо всем этом и не только расскажем ниже.
