Как отремонтировать светодиодный прожектор

Когда можно ремонтировать прибор – целесообразность

Цена качественного прожектора обычно высока. Опытный мастер может разобрать практически любое устройство, даже герметичное, значит, его возможно отремонтировать. Но надо учесть стоимость запасных частей и сложность ремонта.

Наиболее часто выходит из строя блок питания, ведь долговечными в устройстве являются только сами LED-кристаллы. Подобрать идеально подходящий блок непросто

Здесь важно учесть все параметры по мощности, напряжению, иначе будут последствия для остальных элементов устройства. Если блок питания стоит дороже самого прожектора, ремонт не является целесообразным

В остальных случаях можно попробовать починить прожектор, предварительно подсчитав затраты.

Чтобы светотехническое оборудование работало много лет и исправно, лучше не эксплуатировать его слишком долго. На всю ночь оставлять его включенным не стоит, что сильно расходует потенциал. При монтаже надо тщательно проверять все соединения на наличие плохих контактов – это вызовет скачки напряжения. Данные правила помогут сделать работу прожектора долгой и бесперебойной.

Основные причины остаточного свечения

К самым распространённым причинам горения светодиодных источников света относят:

• проблемы с проложенной в квартире, на улице и другом объекте проводкой – разрыв цепи, или нарушение изоляции;
• неправильный выбор схемы подключения осветительного прибора;
• использование выключателей, в конструкции которых предусмотрена подсветка.

Проблема может стать и следствием низкого качества используемых ламп. Однако иногда они светятся и за счёт индивидуальных особенностей конструкции.

Выключатель с опцией подсветки

С проблемой отключения диодного светильника, который светится после выключения, часто сталкиваются пользователи выключателей с подсветкой. Причиной является наличие внутри корпуса небольшой неоновой лампочки или светодиода. Они не влияют на обычные лампы (галогенные и накаливания), но приводят к тусклому свечению светодиодных источников.

Понять, почему так происходит, можно по схеме подключения. Даже при отключенном освещении в сети остаётся потенциал, передаваемый через неоновую лампочку или светодиод. Иногда его достаточно для питания основного источника освещения, который из-за этого не гаснет полностью. Увидеть, что такие лампы слабо светили после выключения, можно даже днём – но особенно заметно свечение, а иногда ещё и мерцание, ночью.

Неисправности электрической проводки

Полностью не выключаться светодиодный прожектор может из-за вышедшей из строя электрической проводки. Сталкиваются с этим владельцы жилья, где до сих пор не заменили старые алюминиевые провода. А подтверждением причины проблемы может стать появление свечения при установке в ту же люстру других светодиодных ламп, включая модели других производителей.

Убедиться, что решения требует именно проблема с проводкой, можно, подавая высокое напряжение и создавая имитацию пробоя электросети. Пользуются для поисков повреждения провода и специальными приборами или инструментами.

Неправильное подключение светильника

Светодиодные светильники могут не гаснуть из-за неправильного подключения. Например, когда вместо фазы во время монтажа подключили нулевой провод. Даже после размыкания цепи проводка остаётся под напряжением, а прожектор продолжает светиться.

Низкое качество лампочки

Иногда светится при выключенном выключателе светодиодный прожектор невысокого качества. Дешёвые источники – одна из самых распространённых проблем. Они быстрее перегорают, плохо светят, а иногда перестают выключаться из-за неустранимой в обычных условиях неисправности платы.

С другой стороны, прожектора могут быть качественными и вполне исправными. А светятся они из-за особенностей конструкции – процессов в конденсаторах. Проходящий по цепи ток приводит к накоплению энергии, которой хватает для продолжения работы лампы даже после отключения.

Ремонт мощного прожектора

Предметом рассмотрения является модель мощного прожектора СДО01-30. Устройства подобного типа применяются для освещения больших помещений (например, промышленного назначения).

Вначале снимаем заднюю панель с прожектора и проводим визуальный контроль состояния радиодеталей на печатной плате

Обращаем внимание на элементы, имеющие подозрительный вид (нагар, деформации и т.п.)

Далее осматриваем печатную плату (вытащив ее из прожектора) со стороны полупроводников. Осмотр показал наличие пары перегоревших резисторов: R8 (на 2 Ом) и R22 (на 1 Ом). Резисторы с низким сопротивлением чаще всего перегорают из-за высокого тока, проходящего через них в случае пробоя полупроводников или конденсаторов.

По соседству с резисторами располагается полевой транзистор SFV4N65F. Прозвон определил его неисправность. Поскольку схемы прожектора не оказалось в наличии, номиналы резисторов, которые сгорели, выясняем путем разборки исправного светильника такой же модели.

Вышедшие из строя резисторы, а также транзистор, выпаиваем. Заменяем их на новые детали.

Ремонтируем светодиодный прожектор

• Что случилось или причина неисправности прожектора
• Ремонт прожектора своими руками
• Как работает светодиодный прожектор?
• Улучшение светодиодных элементов

Светодиодный прожектор—это один из востребованных и популярных устройств, применяемых для освещения придомовой территории. Это средство довольно удобно в эксплуатации, но рано или поздно оно потребует ремонта

Поэтому так важно знать навыки правильного выявления неисправности, устранения дисфункции и уметь вернуть прибор в нормальное состояние

Внимание! В базовых светодиодных прожекторах не предусмотрена замена источников света на другой с иной мощностью

Что случилось или причина неисправности прожектора

Зачастую поломка светодиодного фонаря происходит из-за перегрева матрицы. Перегрев влечет за собой сгорание предохранителей. Таким образом, косвенными причинами, приводящими к дисфункции прибора, считаются:

• короткое замыкание;
• подключение сверхтоков;
• перенапряжение;
• подключение к неправильной сети;
• несоблюдение схемы подключения устройства.

Рассмотрим, как образуется дефект матрицы более подробно. Матрица—это устройство, работающее при помощи кристаллов. Их, как правило, насчитываются десятки, и в случае выхода из строя трех или пяти кристаллов, приспособление продолжает работать в прежнем режиме. Полное сгорание матрицы требует вмешательства. В таких ситуациях идеально провести полную замену матрицы.

Важно! В процессе ремонтных работ следует дополнительно заизолировать проводники прожектора. Также, практически во всех случаях происходит отказ светодиодных источников от работы исключительно из-за неисправности драйверов, которые питают кристаллическую поверхность прожектора

Если ваше устройство пришло в негодность в процессе гарантийного периода, в торговой точке, вам должны оказать помощь и сделать замену приспособления бесплатно. В противном случае, прибегать к ремонту придется самостоятельно либо оплачивать специалистам.

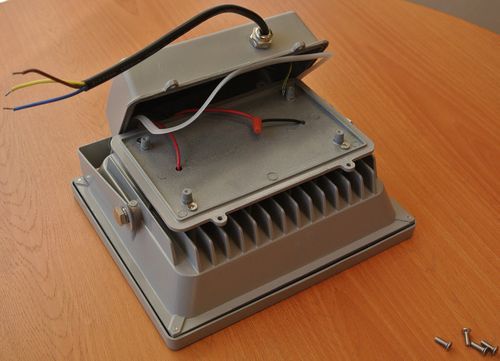

Для доступа к внутренностям прожектора необходимо открутить заднюю крышку

Ремонт прожектора своими руками

Прежде чем приступить к ремонтным работам, следует обзавестись необходимым инструментом, а также уточнить причину неисправности светодиодных прожекторов и их устранение провести должным образом. Частыми претендентами на ремонт считаются светодиодные устройства китайского производства с общей мощностью 10 Ватт, следовательно, рассмотрим устранение проблем на примере такого прибора. Ознакомимся с алгоритмом действий:

• Открепляем крышку корпуса прибора, чтобы добраться к внутреннему механизму.
• Снимаем стеклянную защиту и рассеиватель света.
• Отпаиваем светодиодный источник от матрицы.
• Припаиваем его же к новой работоспособной кристаллической панели.
• Закрепляем каждый болт, проверяем прожектор мультиметром.
• Если прозвонка показывает рабочее положение, значит, крепим фонарь на свое место и наслаждаемся дальнейшей его работой.

Важно знать! Перед установкой новой матрицы необходимо соблюсти полярность

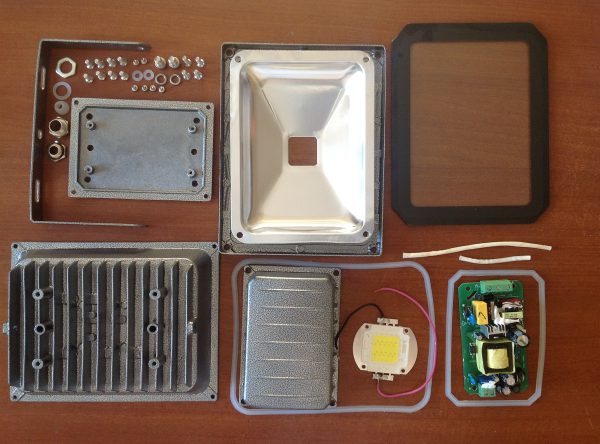

После разбора прожектора можно приступать к ремонту

Обращаем внимание новичков, после устранения неисправности, следует действовать в обратном порядке. Кроме того, есть возможность выяснить сбои в работе по следующим признакам:

• мерцание лампочки;
• тусклое горение;
• смена оттенков светодиода;
• деформация проводов и нарушение изоляции.

Как работает светодиодный прожектор?

Прибор работает благодаря совместной работе нескольких установленных систем: оптики, источников питания, драйверов и теплоотводящих элементов. Внутри корпуса находятся светодиоды и маленькие электронные элементы. Источник питания приводит напряжение к светодиодному элементу, который прообразовывает ток в световые лучи, за счет чего происходит свечение прожектора.

Внимание! Нельзя вскрывать герметичный корпус светодиодного прожектора без надобности

Улучшение светодиодных элементов

После того как отремонтировали светодиодный прожектор и убедились в его работоспособности, можно немного улучшить прибор. В некоторых устройствах, которые нормально работают в условиях мощности 220 Вольт обычно не устанавливается выпрямитель и стабилизатор. Выполняя ремонт самостоятельно, такие приспособления установить очень легко. Для этого следует последовательно соединить пары светодиодных источников, которые включаются встречно и к ним приложить балластный конденсатор. Посмотрите небольшую видео-инструкцию о ремонте светодиодных прожекторов своими руками:

опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Электротехническая специфика прожектора

Перед началом сборки надо уточнить особенности электроники прожектора на основе светодиодов. Это поможет выполнить работу правильно и исключить воздействие высоких температур на активную зону прибора. Дело в том, что твердотельные полупроводники высокочувствительны к таким перепадам, что вызывает их деградацию и потерю легирующих добавок. В конечном счете критическое повышение температуры (от +60 градусов) вызывает уменьшение интенсивности освещения или полную поломку.

Конструкция простого светодиода предусматривает наличие таких составляющих:

• анод;
• катод;
• линза и кристалл;
• проводник.

Мощный светодиод включает проводник, теплоотвод, кристалл, линзу, катод. Надо помнить, что мощность диода повышает риск его преждевременного износа из-за перегрева

При создании самоделки важно обеспечить хорошую систему отведения тепла, правильно разбить излучатель на несколько частей и верно их установить (последовательно или параллельно). В простых прожекторах можно делать всего 1 излучающий элемент

Не менее важно стабилизировать сеть по току, иначе перегрева не избежать. Ток должен регулироваться приложенным напряжением и ограничиваться резисторами на диодах

При создании схемы ЛЕД-устройства делается строгий расчет: при превышении напряжения светодиоды скоро испортятся, при недоборе — будут слабо светить.

Принцип работы и схема

ЛЕД-прожектор (LED) имеет в своем составе такие компоненты:

• светодиоды (обеспечивают свечение);
• драйверы (управляют работой устройства);
• корпус;
• рассеиватель света (позволяет повысить коэффициент полезного действия светильника);
• линзы (контролируют форму, цвет и некоторые другие характеристики потока света).

Прожектор функционирует благодаря слаженным действиям нескольких его компонентов, в том числе оптики, источника электропитания, драйверов и теплоотводящих устройств. Во внутренней части корпуса расположены световые диоды, а также небольшие по размеру электронные компоненты. Источник электропитания подает напряжение на светодиоды, где происходит трансформация тока в световой поток. Благодаря указанным действиям обеспечивается свечение прибора.

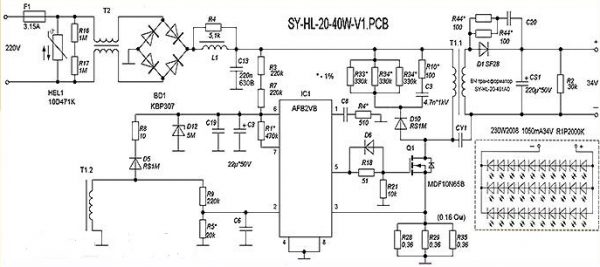

На рисунке ниже представлена стандартная электрическая схема для драйвера электронного прожектора.

Что касается принципа работы драйвера, то он не отличается на разных прожекторах. Питание от электросети поступает на вход драйвера, минуя предохранитель F1. Далее происходит фильтрация при помощи LC-элементов и выпрямление за счет диодного моста. Сглаживание осуществляется электролитическим конденсатором (С13). Постоянное напряжение (280 В) образуется на конденсаторных выводах.

От электролитического конденсатора напряжение направляется по токоограничивающим резисторам к стабилитрону (D12) и выводу № 6 описываемой микросхемы. Стабилитрон отвечает за 9-вольтное электропитание микросхемы, что является основным фактором, обеспечивающим функционирование драйвера. От конденсатора C13 ток идет через трансформаторную обмотку (T1.1) через выводную часть полевого транзистора (Q1).

Обратите внимание! Величина тока, идущего через световые диоды, зависит от параметров сопротивления резисторов, стоящих на микросхеме

Необходимые материалы и детали

Чтобы собрать качественное устройство, надо заранее купить все нужные составляющие. Часть можно найти в гараже у автолюбителей, иные — раздобыть у знакомых.

Список:

1. Светодиодная матрица с драйвером. Такие есть на старых фонарных столбах, которые уже вышли из строя — их мощности будет вполне достаточно, но придется заменить перегоревшие лампы. Еще лучше купить новый элемент в специализированном магазине электроники.
2. Корпус. Его готовят своими руками из разных подручных материалов — металла, фанеры. Можно взять старый галогеновый фонарь или купить новый.
3. Соединительные провода. Потребуются для подсоединения готового устройства к сети питания.
4. Фольга. Нужна для создания отражателя. Купить ее можно в продуктовом магазине, главное, чтобы плотность была высокой.
5. Надежный клей и герметик либо средство 2 в 1.
6. Радиатор охлаждения. Будет нужен для изготовления мощного прожектора — на 100 Ватт и более.

Для работы потребуются такие инструменты:

• болгарка;
• аппарат для сварки;
• дрель со сверлом;
• паяльник с припоем.

Источники света

Светодиоды — главный элемент осветительного прибора, без них не будет выполняться основная функция устройства

Их качеству стоит уделить самое пристальное внимание при покупке. Все светодиоды в рамках одного прибора обязаны быть строго одинаковыми по типу, техническим параметрам (вольт-амперные характеристики)

Тип светодиодов

Рекомендуется сразу купить достаточное количество запасных диодов (до 10), которые заменят поврежденные при монтаже изделия. Неудачное монтирование — не редкость, и покупка с запасом избавит от неудобств.

Существует три основных типа светодиодов:

1. В форме пластиковой капсулы со штыревыми выводами. Годятся для создания прожекторов малой мощности, для фонарей, стоят дешево. Сила света от таких диодов невелика. У профессионалов есть специальные приборы для определения мощности светодиодов по размеру самих кристаллов, в противном случае придется довериться продавцу. Работать с такими светодиодами легко, ремонтировать — проще простого.
2. Сверхяркие белые светодиоды на металлической подложке. Их применяют для создания высокомощного осветительного оборудования, система отведения тепла эффективная и простая. Стоимость таких изделий невысока.
3. Светодиодные LED-матрицы. Это высокомощные светодиоды, работать с которыми рекомендуется только профессионалам. Обычным способом отводить тепло от них не получится, следовательно, прожектор быстро придет в негодность.

Материал корпуса

Можно сделать корпус самостоятельно, но его эстетические свойства будут ниже. Для обеспечения высокой степени защиты от пыли, влаги стоит взять старую автомобильную фару. Для отличного отвода тепла применяют алюминиевые радиаторы — из них получаются качественные корпуса.

Чтобы разместить пару или больше светодиодов и матриц на одной плате, лучше сделать корпус из жести, тонколистовой стали. После сгибания коробки края шлифуют, швы соединяют заклепками. Сверху изделие грунтуют, наносят эмаль по металлу. Дальше работать с заготовкой можно только после полного высыхания.

Источник питания

После сбора диодов надо подумать о подаче напряжения. Бытовые источники тока не применяются, нужен специальный LED-драйвер, который подает пульсирующий стабильный ток.

LED-драйвер

Высокого напряжения (220 Вольт) светодиодам для питания не требуется, им достаточно 3,2 – 12 Вольт. Если подать к устройству большее напряжение, его можно попросту сжечь. Именно для исключения таких последствий любой прожектор должен иметь LED-драйвер. Его предназначение — стабилизация постоянного тока.

Практически для всех самодельных светодиодных прожекторов годится драйвер LED-лент или систем интерьерного освещения. Его покупают заранее в готовом виде, согласно техническим параметрам рассчитывают количество диодов и разрабатывают схему их соединения. Она будет зависеть от напряжения на выходе и тока стабилизации.

Блоки питания

Такие приборы применяются на прожекторах, которые построены на LED-матрицах. Для малых устройств небольшой мощности можно применять блоки питания общебытового значения с выходным пульсирующим током 0,5 – 1,5 А, напряжением на несколько вольт больше, чем прямое напряжение светодиодов. Для стабилизации тока используются микросхемы LM317, а для приборов более высокой мощности — LM350, LM338.

Ремонт мощного прожектора

Предметом рассмотрения является модель мощного прожектора СДО01-30. Устройства подобного типа применяются для освещения больших помещений (например, промышленного назначения).

Далее осматриваем печатную плату (вытащив ее из прожектора) со стороны полупроводников. Осмотр показал наличие пары перегоревших резисторов: R8 (на 2 Ом) и R22 (на 1 Ом). Резисторы с низким сопротивлением чаще всего перегорают из-за высокого тока, проходящего через них в случае пробоя полупроводников или конденсаторов.

По соседству с резисторами располагается полевой транзистор SFV4N65F. Прозвон определил его неисправность. Поскольку схемы прожектора не оказалось в наличии, номиналы резисторов, которые сгорели, выясняем путем разборки исправного светильника такой же модели.

Вышедшие из строя резисторы, а также транзистор, выпаиваем. Заменяем их на новые детали.

Несколько полезных советов по ремонту светодиодных прожекторов:

При замене матрицы обязательно обращать внимание на полярность.
Обязательно удалять отвердевшую теплопроводную пасту под матрицей.
Обезжиривание поверхности следует осуществлять спиртом.
При пайке не нужно перегревать поверхность. Время на пайку — до 2 секунд

Если перегреть матрицу, произойдет разрушение кристаллов или же их новые характеристики не позволят нормально функционировать прожектору.

1. Чтобы отремонтировать прожектор большой мощности, достаточно знаний, применяемых при ремонте маломощных светильников. Никаких особых отличий между устройствами разной мощности не существует.
2. Если матрица с большим количеством диодов не залита компаундным раствором, понадобится замена нерабочего диода. Для выполнения операции необходим микропаяльник. Работать нужно аккуратно, чтобы не перегреть кристаллы.
3. Если на перегоревших сопротивлениях невозможно разглядеть номиналы, не обойтись без инструкции к прожектору. В ней должны быть указаны соответствующие данные.

Починить прожектор может каждый. Однако для выполнения ремонтных работ требуются хотя бы базовые знания в области электротехники, а также навыки обращения с паяльником и мультиметром. Также необходимо умение читать схемы, чтобы разобраться с устройством прожектора.

Постоянные проблемы с освещением, возникающие в домашних условиях, требуют самостоятельного устранения неисправностей. И нетрудно согласиться, что систематический вызов специалиста для ремонта светодиодного прибора — довольно затратная на сегодняшнее время услуга. Поэтому во избежание определенного дискомфорта рекомендуется произвести ремонт светодиодного прожектора своими руками.

Современный светодиодный прожектор считается востребованным и довольно популярным устройством, которое применяется для освещения придомовой территории. Подобное средство освещения весьма удобно в эксплуатации, однако, безусловно, наступает момент, когда оно выходит из строя и требует своевременного ремонта. Поэтому определенно необходимо обладать навыками грамотного определения неисправностей, устранения дисфункции, а также восстановить прежнее состояние оборудования. Следует отметить, что базовые светодиодные прожекторы не предусматривают замену источников света на другой с отличной мощностью.

Электрическая схема драйвера светодиодного прожектора

Состав схемы драйвера светодиодного прожектора от мощности практически не зависит.

Блок питания состоит из:

• предохранителя (на входе);
• LC-фильтра;
• диодного моста;
• электролитического конденсатора;
• ограничивающих ток резисторов;
• стабилитрона;
• трансформатора;
• диода;
• полевого транзистора;
• резисторов в месте соединения с матрицей.

В состав LC-фильтра входят конденсаторы с нулевым сопротивлением и катушки индуктивности. Его назначение – задержать токи одной частоты и пропустить/затушить токи другой. После фильтрации поток выпрямляет диодный мост и сглаживает конденсатор. На выводе из него напряжение постоянное.

Стабилитрон предназначен для поставки светодиодам питания 9 вольт, поэтому является главным элементом драйвера.

От электролитического конденсатора на входе ток (кроме резисторов) поступает так же на трансформатор. При появлении тока на первичной обмотке образуется напряжение на второй. Его выпрямляет диод и сглаживает конденсатор. Далее ток передается на полевой транзистор (в виде импульсов с высокой частотой) с сопротивлением, близким к нулю. Характеристики электротока для диодов определяются резисторами.

Драйвер выдает мощность, на которую рассчитан. Если купить дешевый LED светильник на 50 ватт, в процессе эксплуатации он может выдавать всего 30-40 W. Часто оказывается, что в схеме недостаточно элементов. Без них оборудование не может работать устойчиво.

Китайские производители применяют низкокачественные компоненты. В результате «вспучиваются» конденсаторы и диоды, входящие в состав мостика на входе, высокочастотные диоды на выходе. Если вышел из строя стабилитрон, диоды перестают функционировать.

Диагностика

Прежде всего необходимо установить причину неисправности светодиодного прожектора. В качестве примера расскажем о проверке работоспособности прямоугольного прожектора Volpe с матрицей, включающей 9 диодов. Общая мощность светильника — 10 Вт. Световой поток составляет 750 лм.

Проверка осуществляется в следующем порядке:

1. Осматривают проводку на физическую целостность. Проверяют отсутствие обрывов, прогоревшей изоляции, перегибов кабеля. Цель состоит в том, чтобы убедиться в отсутствии разрывов токопроводящей жилы.
2. Проверяют корпус устройства, а также светодиодную матрицу на наличие повреждений механического характера (деформации, сколы, трещины).
3. Следующая задача: проверить входное напряжение, для чего открывают заднюю панель корпуса. Входное напряжение должно составлять 220 В (переменный ток). Если напряжение отсутствует, причина поломки не в светильнике, а в электрической цепи. Измерения осуществляют стандартным мультиметром. Норма выходного напряжения — 12 В (постоянный ток).

1. Если отсутствует выходное напряжение, поломку ищут на плате преобразователя. Осматривают контакты на предмет окисления, ищут трещины оловянного покрытия на участках пайки или перегоревших элементов.
2. Если вышеуказанные способы проверки не дали результата, тестируют работоспособность матрицы.

Основные выводы

Выбор уличных светодиодных осветительных приборов огромный, их устройство практически не зависит от мощности. При покупке дешевых моделей стоит учесть, что в ближайшее время может потребоваться ремонт.

Причинами неисправности служат как недоработки производителя, так ошибки при установке.

Если повреждения незначительные, важно правильно подобрать заменяемые детали (не только по мощности, но и по току). Ремонтом заниматься целесообразно, если его стоимость не превышает цену нового прибора

Ремонтом заниматься целесообразно, если его стоимость не превышает цену нового прибора.

Самое уязвимое место светодиодного прожектора – блок питания.

Чтобы не ломать голову, какой драйвер купить, его делают своими руками. Это позволяет учесть параметры напряжения и мощности. Вариантов изготовления можно найти множество, оптимальный выбирается в зависимости от конкретных обстоятельств. При наличии в доме неисправного компьютера и корпуса нерабочего источника света расходы минимальные.
