Как отремонтировать люстру своими руками?

Можно ли подключить люстру без блока управления. Крепление и подключение проводов. Как подсоединить люстру с пультом управления на видео.

Люстры с ДУ могут быть нескольких видов.

Конструкция светодиодной люстры с пультом

1. Это комбинированного типа с освещением галогенными лампами и светодиодной подсветкой.2. Люстры только со светодиодным освещением или только с галогенными лампами.Несмотря на разнообразность, ремонт этих люстр с пультом дистанционного управления освещением очень похож.

Неисправности пульта управления люстры

Если пульт неисправен тогда возможно следующие причины.1. При включении с пульта люстра не работает.2. Не переключаются каналы с пульта.3. При неисправности пульта может происходить самопроизвольное переключение каналов люстры или моргание ламп.

В первую очередь нужно проверить ручное переключение каналов ламп переключателем. Если выключатель работает нормально, тогда проверяют пульт. Вынимают батареи и тестером измеряют напряжение.

Пульт дистанционного управления люстрой

Если батарейки сели, их меняют на новые. Когда люстра с ДУ эксплуатируется несколько лет, тогда возможно загрязнение контактов пульта. Пульт разбирают и протирают контакты на плате и на резиновой основе спиртом.

Пульт управления люстрой в разобранном виде

Пульты нередко роняют, поэтому нужно просматривать мелкие трещины платы, обрыв дорожек, ослабление пайки элементов. Если и в этом случае всё в порядке, а пульт не работает, тогда его нужно менять или возникла неисправность в модуле контроллера в радиоуправлении. Здесь также нужен визуальный осмотр печатной платы под лупой.

Неисправности контроллера люстры с пультом ДУ

Контроллер отвечает за управление люстрой с пульта и в ручном режиме. При ремонте люстры с пультом управления своими руками в контроллере находят такие неисправности, как нарушение целостности пайки радиоэлементов, снижение емкости пленочного конденсатора, нарушение контактов реле переключения режимов.

Вот так выглядит блок радиоуправляемого контроллера

Контроллер также может не работать при пониженном сетевом напряжении. После разборки контроллеры тщательно просматривают пайки на плате под лупой, целостность дорожек. Нарушенные пайки элементов хорошо пропаивают.

Состояние пленочного конденсатора проверяют тестером. Один щуп тестера ставят на нулевой провод (на контактную дорожку где припаян чёрный провод), а другой щуп на правый вывод конденсатора.

Контакты платы контроллера, сетевое напряжение и выходные контакты 3-х каналов

Тестер покажет 220 В. А если щуп тестера переставить на второй вывод конденсатора, тогда напряжение на тестере должно быть 13,5 — 15 В при исправном конденсаторе. И если это напряжение будет ниже, тогда его не хватит для работы реле, отвечающих за переключения каналов.

Конденсатор является делителем напряжения и если его емкость падает, то уменьшается напряжение на его выходе.

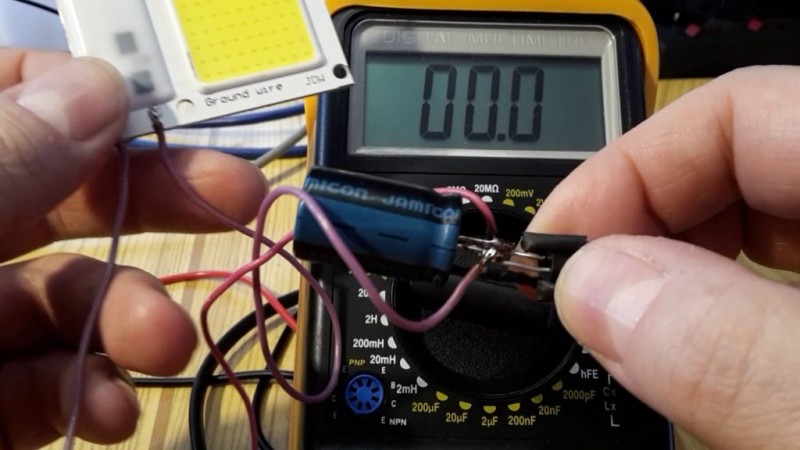

Пленочный конденсатор можно ещё проверить тестером (если имеется режим тестера проверки конденсаторов). Обозначение емкости на конденсаторе может быть 105К250V (1,0 мкф Х 250 В) или 145K250V (1,45 мкф Х 250V). Неисправный конденсатор нужно менять. Со временем также подгорают контакты реле переключения канала. Если слышны четкие звуки переключения реле, а лампы не включаются (нет выхода 220 В канального реле), нужно вскрывать корпус реле тонкой пилкой и надфилем чистить контакты.

Ремонт драйверов люстры с пультом управления

С контроллера выходят 3 провода 220 В для 3 каналов люстры и один нулевой провод. Эти провода идут на блоки питания светодиодов и галогенных ламп. Для светодиодного драйвера указывается число подключения светодиодов. Если на его входе присутствует 220 вольт, а светодиоды не горят, тогда неисправен сам блок питания светодиодного освещения или вышел из строя один из светодиодов.

В этом случае меняется светодиод. Определить рабочее состояние светодиодного блока питания можно по его выходному напряжению. Для 22 светодиодов выходное напряжение будет равно 22 Х 3 В = 66 В. Также определяют работу драйверов для галогенных ламп.

Блок питания светодиодов с указанием их числа

На них указано входное напряжение 220 В и выходное 12 В. При замене блока питания для галогенных ламп нужно учитывать их мощность. Как видим, люстра с ДУ состоит из нескольких модулей. При ремонте люстры с пультом управления своими руками замена вышедшего из строя модуля не составит труда для начинающего электрика.

Ремонт люстры с пультом управления

2016-12-01 Ремонт

Сегодня я расскажу о небольшом ремонте радиоуправляемой люстры с галогенными и светодиодными источниками света. Неисправность люстры была такова, что включалась только светодиодная подсветка, галогенки не включались ни с пульта управления, ни выключателем. Но прежде, чем рассказать о самой неисправности, рассмотрим устройство люстры.

Радиоуправляемые люстры могут быть только со светодиодными лампами, только с галогенными лампами, а могут быть комбинированными, как в моем случае. Устройство таких люстр довольно однотипное и состоит из:

• контроллера радиоуправления
• понижающего импульсного преобразователя (электронный трансформатор) для питания галогенных ламп
• блока питания (драйвера) светодиодных ламп
• пульта управления

Контроллер служит для приема сигнала с пульта управления и включения группы освещения (группа галогенок или группа светодиодов, обе группы). В моей люстре был установлен контроллер Y-2E.

На самом контроллере показана схема подключения : через одноклавишный выключатель (К) фаза подается на красный провод (Red wire). Нулевой провод приходит на черный (Black wire) и дальше идет на лампы.

Белый провод (White wire) — выход на первую группу освещения, Синий (Blue wire) — на вторую группу. Белый провод который выходит с левой части контроллера — антенна, ее никуда подключать не нужно.

Количество выходных каналов у данного контроллера — 2, на каждый канал можно подключать нагрузку не более 1КВт.

В данной люстре применяется модель ET-105.

Входное напряжение трансформатора — 220 В, 50 Гц, выходное — 11,5 В, максимальная мощность нагрузки — 105 Вт.

На вход питания трансформатора приходят два провода — синий и коричневый, два белых провода — выход на галогенки.

В качестве драйвера используется вот такой блок неизвестной модели.

Насколько я понял, к нему можно подключить от 51 до 58 последовательно соединенных светодиодов, но в данной модели люстры их 48

При замене неисправного блока питания именно на количество подключаемых светодиодов нужно обратить внимание

Больше никакой полезной информации на самом драйвере не указано, но судя по светодиодам можно сделать вывод, что выходное напряжение драйвера составляет около 3,2 В.

На вход питания драйвера приходят два красных провода, на выходе черный провод — «+» питания светодиодов, белый провод — «-».

Так как светодиоды подключены последовательно, то в случае выхода из строя одного светодиода не будет работать вся цепь, поэтому если у вас не работает светодиодная подсветка, начинайте с проверки светодиодов. Заменить неисправный светодиод очень легко, они просто вставляются выводами в разъем, главное — не перепутать полярность, иначе вся цепь не будет работать.

В моем случае причины неисправности люстры могли быть как в электронном трансформаторе, так и в радиоуправляемом контроллере, ведь именно через него питание подается на трансформатор. Для начала решил подключить люстру напрямую от сети, исключив из схемы контроллер, чтобы проверить работоспособность электронного трансформатора. После подключения и светодиоды и галогенки загорелись, значит дело в контроллере.

К сожалению разобрав контроллер, забыл сфотографировать его внутренности, поэтому расскажу словами о его устройстве. Основой блока является радиочастотный модуль, выполненный на отдельной небольшой плате, расположенная под платой RF модуля микросхема-декодер и пара электромагнитных реле, которые коммутируют выходную нагрузку. Плата выполнена бестрансформаторным способом, излишки сетевого напряжения гасятся балластным конденсатором.

Внимательно осмотрев плату, сразу обнаружил большую трещину в районе пайки электромагнитного реле, которая и стала причиной неработоспособности галогенок. Не знаю с чем это связано, но проблема деградации пайки реле довольно часто встречается в подобных контроллерах. После того, как выводы были хорошенько пропаяны, собрал всю схему, подал питание и обе группы нормально заработали.

В итоге весь ремонт занял не более пяти минут, дольше пришлось снимать и вешать на место саму люстру.

Производим поиск проблемы

Устранение неисправности потолочного светильника начинается с определения причины его возникновения. Для вычисления участка цепи, на котором произошло повреждение, как правило, оценивают три элемента до того, как перейти к самой люстре:

• выключатель;
• лампочки;
• электрическая проводка.

Можно начинать опробование всех частей по очереди или же ориентироваться по проявлению каких-либо характерных признаков для каждого из них.

Выключатель

Первым доступным элементом, задействованным в питании люстры, является выключатель. Чаще всего в быту со строя выходят клавишные модели выключателей, это обусловлено и подвижными контактами в них, которые постоянно соударяются друг с другом, и создает дополнительную вибрацию.

Для проверки выключателя:

• снимите клавиши и фальшпанель;
• проверьте индикаторной отверткой или тестером напряжение на входе;
• замкните клавишу выключателя и проверьте наличие напряжение на выходе к люстре.

Рис. 1. Проверка клавишного выключателя

Если напряжение в обоих случаях присутствует, то выключатель исправен. Если же нет, проверьте состояние контактов, они могли окислиться или отпасть от точки крепления. В некоторых ситуациях жила могла оборваться от ламели или отпуститься, из-за чего отсутствует электрический контакт, через который осуществлялся транзит мощности к потолочному светильнику.

Явными предпосылками к поломке является перемигивание ламп при включении выключателем или необходимость прилагать усилие, дожимать коммутацию. Также в люстрах с несколькими группами ламп, включаемых от разных выключателей, когда одна группа включается, а вторая нет.

Лампочки

Еще одной причиной отсутствия освещения может быть неисправная лампа. Такая поломка характерна для люстры с одним плафоном и одной лампой. Во всех других моделях устройств потолочного освещения одна лампочка редко влияет на работу смежных, поэтому возникает единичное перегорание.

Проще всего проверить лампу накаливания в люстре, у них, как правило, нарушается целостность вольфрамовой нити.

Рис. 2. Перегоревшая лампочка

Если установлены светодиодные лампы или в колбе не видно никаких нарушений, то установите лампу в заведомо исправный светильник и проверьте его работоспособность. Также любую лампу можно проверить при помощи мультиметра, однако процесс будет отличаться для галогеновых лампочек, накаливания и светодиодных.  При обнаружении неисправности, произведите замену лампочки.

Электропроводка

Если два предыдущих элемента в цепи оказались исправными, следует проверить состояние подключения проводов и жил на участке от выключателя до люстры.

Для этого выполните следующие действия:

• Отключите выключатель, подающий напряжение на приборы освещения.
• Проверьте отсутствие потенциала на люстре с помощью индикаторной отвертки. Если выключатель не разорвал фазу, следует отключить автомат.
• Снимите колпак люстры, чтобы добраться до места подключения к проводке. Если конструкция люстры не имеет колпака, снимите всю люстру.

Рис. 3. Место подключения проводки к люстре

Соблюдая личную безопасность, подайте напряжение питания на люстру, измерьте наличие разности потенциалов на фазных и нулевых выводах проводки. Согласно п.2.1.31 ПУЭ цветовая маркировка должна соответствовать голубой – ноль, желто-зеленый – земля,  прочие цвета – фаза.

Если напряжение на клеммах или контактах люстры присутствует, значит, неисправности проводки отсутствуют. В противном случае, чтобы отремонтировать электропроводку, вы можете либо отыскать место повреждения и восстановить контакт, либо заменить линию полностью.

Люстра совсем не работает

Честно говоря, эта статья для общего ликбеза, но может
пригодиться как методически грамотное пособие.

Включили? Не работает. Понятно что проблема в прохождении
электронов через лампочку. То есть не пробегают.

В принципе электрическая цепь не так уж сложна. Провода идут от автоматов предохранителей (в коробке), затем в комнату через скрытую коробку. Далее через выключатель на стене и уже затем к люстре. Неисправность люстры обычно делится на лампочки и соединения. Не так уж и много деталей из которых состоит люстра.

Можно добавить, что всё возможно и не стоит Ваших усилий, да и сама люстра возможно устарела (в плане дизайна) и давно Вам разонравилась и уже давно ждали когда она сломается, что её заменить!

Главная деталь, которая требует к себе особого внимания -это электрический патрон, в который
вставляется лампочка.

И если в люстре не горит лампочка или несколько лампочек, то
причин может быть несколько:

перегорела электролампочка;

лампочка изначально неисправна, хотя нить накала целая;

отсутствует надёжный электрический контакт между лампочкой и
контактами в патроне;

нет надежного электрического соединения (контакта) между проводом и контактом патрона;

нет надёжного электрического соединения между проводами разветвления в люстре;

нет надлежащего контакта в
точке присоединения люстры к электросети квартиры;

перегорел провод от точки присоединения к сети до
электропатрона.

Всё это рассматривается при условии, что в сети квартиры
присутствует напряжение и оно подводится к люстре т.е. выключатель исправен, а
напряжение в сети соответствует номинальному.

И так давайте рассмотрим, как устранить все эти причины,
когда в люстре не горит лампочка:

Если Вы считаете, что
в люстре перегорела лампочка, то необходимо заменить лампочку на заведомо исправную.

Если Вы считаете, что отсутствует надёжное
электрическое соединение между лампочкой и контактами в патроне, то в
этом случае поможет подгибание контактов в патроне, т.е при вывернутой лампочке
и отключенном напряжении (автоматом в электрощите и выключателем на эту
лампочку) Вам необходимо отверткой или
кончиком ножа подогнуть контакты патрона, к которым прижимается лампочка при
вворачивании так, чтоб эти контакты прижимались к лампочке раньше. И когда
лампочка будет полностью ввёрнута контакт должен быть надежнее.

Если нет контакта провода с патроном в месте его подключения,
то необходимо взять отвертку и завернуть винтом провод более надежно (если
провод подгорел, необходимо его зачистить, в том месте где он
присоединяется к патрону).

Если Вы определили, что нет надёжного электрического
соединения между проводами разветвления в люстре, то Вам необходимо это соединение либо пропаять,
либо соединить через клемник.

Когда нет надлежащего контакта в точке присоединения люстры
к электросети квартиры, просто выполните это соединение через клемник либо СИЗ.

Если обнаружили, что в люстре перегорел провод (в результате
короткого замыкания в патроне), тогда ничего не остаётся, как заменить все
провода, которые потеряли надёжность изоляции. Выбирайте провода сечением не
менее тех, которые были установлены при сборке производителем, а ясли позволяет
конструкция люстры, можете использовать провода и большего сечения. Провода
необходимо брать обязательно медные с двойной изоляцией.

Бывают ситуации когда патрон в люстре выгорел или сломался и
восстановлению не подлежит. В этом случае Вам необходимо найти аналогичный
патрон и заменить неисправный, при этом постарайтесь запомнить
последовательность разборки, так чтобы при сборке люстры у Вас не возникли
проблемы.

Не горит люстра, самостоятельный ремонт.

Профилактика неисправности

Освещение в холодильнике прослужит намного дольше, если придерживаться простых правил:

Контролируйте влажность в камере. Капли влаги, конденсат наносят ущерб электронному оборудованию. Портятся контакты и проводка в камере.
Подключайте технику только в заземленную розетку, через автомат УЗО

Это поможет избежать перепадов напряжения.
При покупке холодильника обратите внимание на тип освещения. Светодиодная подсветка самая надежная и долговечная.

Как видите, произвести замену лампочки просто. Будьте внимательны к своей технике, соблюдайте правила эксплуатации и установки.

Люстра не включается с пульта

Конструкция люстры с дистанционным управлением

Состоит из трех групп электроники: светодиодного блока светильника, галогенного блока сейчас уже с выходом большого количества светодиодных ламп теперь можно сказать и светодиодного тоже)) светильника и реле в виде пульта управления с кнопками и приемником сигнала, который всегда продается вместе и настроены на свою частоту. Светодиодная люстра содержит множество разноцветных диодных ламп, предназначенных для переключения режимов подсветки. Электроэнергия поступает из конденсатора, находящегося в составе светодиодной цепи. Галогенный блок получает питание от трансформаторов, импульсно изменяющих подаваемое напряжение. Контроллер и блок управления радиосигнала реле состоит из электромагнитных реле, которые коммутируют ток определенной мощности. Пульт имеет от 2 до 4-х кнопок, управление осуществляется по инфракрасному, чаще по радиоканалу.

Возможные причины неисправности

Электронная схема пульта простая и надежная. Когда люстра исправно включается, если использовать выключатель, но не включается с пульта, сначала рекомендуется заменить батарейки.

Люстра не реагирует на пульт:

— проверить батарейки, при необходимости заменить их;

— проверить кнопки, нажимая каждую кнопку попеременно. Если одна или несколько из них не работают, необходимо почистить контакты от грязи и пыли: нанести каплю клея, на клей – измельченный графит;

— если кнопки и батарейки находятся в рабочем состоянии, причина поломки кроется в приемнике сигнала – придется его заменить вместе с пультом. Последовательность работ: обесточить квартиру , снять люстру, раскрыть ее коробку, заменить блок питания, повесить люстру.

Если в дистанционном управлении светильником нет острой необходимости, можно использовать светильник напрямую с выключателем. Одно нажатие будет менять количество включаемых ламп поочередно, так до полного отключения. Или же посадить на двухклавишный выключатель и будет переключать режимы светодиодной подсветки, вторая – менять режимы количества включаемых ламп.

Перестала гореть часть ламп:

— если не работает светодиодная подсветка, нужно заменить все диоды разом, либо найти не работающую лампу и заменить на точно такую-же, но часто это трудно сделать из-за того что люстры быстро обновляются и те самые светодиоды которые стояли ранее будет найти проблематично;

— если галогенный и светодиодный элементы исправно работают, дело в питающем лампочки трансформаторе. Надо приобрести аналогичную модель и произвести замену.

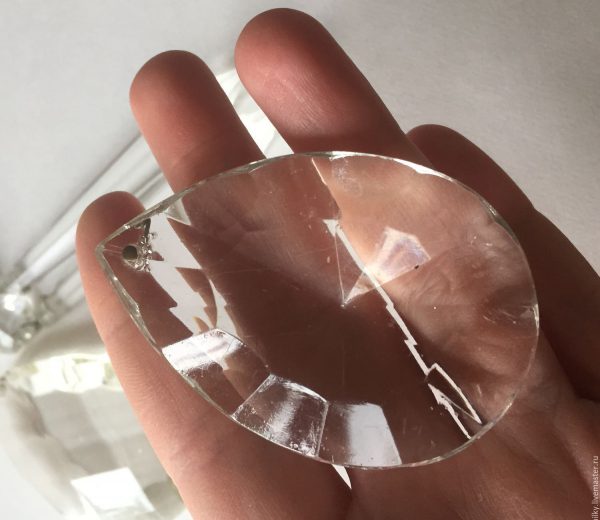

Ремонт хрустальной люстры

Наиболее частая проблема с люстрой из хрусталя — отламывание элементов конструкции вследствие механического воздействия. Обычный клей в данном случае не является решением проблемы, поскольку шов после склеивания будет заметен. Поэтому рекомендуется использовать особый — силикатный клей.

Перед приклеиванием хрустального осколка подготавливают поверхность, чтобы придать ей лучшую адгезию. Для этого хрусталь промывают мыльным раствором, а затем просушивают и обезжиривают. Еще один результат правильной подготовки поверхности — шов будет менее заметным.

На хрусталь наносят клей, после чего соединяют элементы и некоторое время удерживают, чтобы они схватились. Затем при помощи куска ткани удаляют излишки клея с поверхности осветительного прибора. Через несколько часов детали склеятся окончательно и люстра будет готова к эксплуатации в обычном режиме.

Почему мигает светодиодный светильник и что делать в этом случае

Для того чтобы понять почему мигает светодиодная люстра, а такая ситуация возможна даже в выключенном состоянии, необходимо разобраться в том что представляет собой данный тип ламп.

В цоколе ламп этого типа присутствует электронный блок управления с диодным мостом, на который через предохранитель поступает переменный ток напряжением 220 В, а на выходе образуется постоянный ток с определенной пульсацией, негативно влияющей на работу изделия. Для устранения, или, как говорят, «сглаживания» пульсации в качестве фильтрующего элемента установлен конденсатор. Вот он и является причиной мигания выключенной светодиодного светильника.

Наиболее часто ситуация когда моргает выключенная люстра на светодиодных лампах встречается при установке выключателя оснащенного подсветкой. При выключении, через светодиод индикации проходит небольшой ток, который обеспечивает свечение, при этом цепь замкнута через лампочку, что приводит к зарядке конденсатора. Набрав определенную емкость, конденсатор пытается запустить лампу, но этого хватает только на один раз и полноценного включения не происходит. Ну а дальше процесс повторяется.

Самый простой вариант избавится от мигания люстры в таком случае, это просто удалить индикатор из корпуса. Есть еще одно решение, при котором параллельно лампе, подключается сопротивление. Оно принимает на себя нагрузку и предотвращает мигание светодиодной лампы. Если нет особого желания заниматься пайкой и лезть в конструкцию светильника, можно вместо одной светодиодной лампы поставить лампу накаливания небольшой мощности, вольфрамовая спираль которой будет исполнять роль резистора.

Иногда перед этими сложными операциями достаточно проверить схему установки выключателя. Неправильный монтаж, когда выключатель разрывает нулевой провод, также может являться причиной, почему мигают светодиодные лампы в люстре.

В заключение отметим, что постоянное мигание ламп в люстрах или других осветительных устройствах, значительно сокращает срок их эксплуатации. И если своевременно не выявить причины, то изделие выйдет из строя раньше, чем заявлено производителем.
