Ремонт подсветки телевизора

AP3039A Datasheet PDF

AP3039A имеет схему детектора пониженного входного напряжения UVLO. Порог срабатывания схемы зависит от резисторов делителя R1, R2 и устанавливается относительно напряжения внутреннего ИОН, равного 1,25В. (Рисунок 3). AP3039A также имеет защиту от превышения выходного напряжения и его ограничения (вывод 2 — OV). Напряжение OV может быть установлено через внешние резисторы R3, R4 и также относительно 1,25В. Если напряжение на выводе OV превысит 1,25В схема выключит драйвер, а когда выходное напряжение упадет до нижней пороговой точки OV, он снова его включит. Он также имеет плавный пуск (Smooth Start) для уменьшения пускового тока при включении питания, вывод 14 – SS. Время плавного пуска можно настроить через внешний конденсатор Сss на рисунке 3. Назначение выводов и блок-схема микросхемы AP3039A соответственно показаны на рисунке 1 и рисунок 2.

AP3039A — это повышающий контроллер постоянного тока с регулируемой рабочей частотой. Схема управления текущим режимом обеспечивает отличную регулировку линии и нагрузки. Работу можно лучше понять, обратившись к рисунку 2.

В начале каждого цикла генератора срабатывает RS триггер и через выходной драйвер включается внешний транзистор Q1 (см. Рисунок 3). Ток переключения будет увеличиваться линейно. Напряжение на внешнем резисторе RCS (см. Рисунок3), который подключен от контакта CS к GND, будет пропорционально расти. Это напряжение добавляется к стабилизирующей рампе, а результат подается на неинвертирующий вход компаратора ШИМ. Когда сумма этих напряжений превышает входное напряжение ШИМ-компаратора, которое является уровнем выходного напряжения усилителя ошибки EA, защелка RS сбрасывается, и внешний ключевой транзистор выключается.

Понятно, что уровень напряжения на входе ШИМ-компаратора задает пиковый уровень тока, чтобы поддерживать выход в заданных пределах. Уровень выходного напряжения ШИМ-компаратора представляет собой усиленный сигнал разности напряжений между напряжение обратной связи и опорного напряжения 0,5В. Таким образом, обеспечивается необходимый выходной ток преобразователя.

На рисунке 3 входной конденсатор CIN, выходной конденсатор COUT, индуктор L, выключатель Q1 и диод D1 создают типичный повышающий DC-DC преобразователь. Выходное напряжение преобразователя зависит от отношения резисторов R5, R6. Падение напряжения на резисторе R6 сравнивается с напряжением внутреннего ИОН, +0,5 В. Точность выходного напряжения определяется точностью R5 и R6, для которых предпочтительны точные резисторы.

BIT3193

Информация предоставлена участником KRAB: Цитата:

Снятие защиты для BIT3193 : При срабатывании защиты напряжение на выводе 5 около 3, 5 V. При напряжении на выводе 5, от 0.4 до 2.4V и подачи команды «старт» ШИМ работает автономно, лампы не выключаются.

. Снятие защиты для BIT3193: (victor_loza monitor.net.ru) Вариант — 1 Через резистор 2 — 3 ком вывод 5 соединить с выводом 12 микросхемы таким образом удерживаем «рабочий» потенциал около 1.2 V. Вариант — 2 Светодиод в качестве стабистора подключить на вывод 5 на землю в прямом включении, «стабилизирует» напряжение на выводе 5, до 06 — 08 вольт

не работает ни один вариант.

У меня второй вариант со светодиодом работает. (merkyrio).

Неравномерность подсветки и проблема с пультом на 4K KD-49X8505b

• Отметить как новое
• Закладка
• Подписаться
• Отключить
• Подписка на RSS-канал
• Выделить
• Печать
• Электронная почта другу
• Сообщить о недопустимом содержимом

• Отметить как новое
• Закладка
• Подписаться
• Отключить
• Подписка на RSS-канал
• Выделить
• Печать
• Электронная почта другу
• Сообщить о недопустимом содержимом

Добавлю к проблеме с пультом, что прошивку обновил на самую свежую.

Проблема началась сразу на этапе первоначальной настройки. Я не смог набрать пароль для WiFi, т.к. после набора каждого символа, он сразу же удаляется 😞

• Отметить как новое
• Закладка
• Подписаться
• Отключить
• Подписка на RSS-канал
• Выделить
• Печать
• Электронная почта другу
• Сообщить о недопустимом содержимом

С подсветкой все нормально. Если не устраивает то берите OLED, там таких проблeм нет впринципе.

Откуда взяли этот убогий синий фон?

Проверьте пульт — возможно залипание какой-то клавиши: Возмите смартфон, включите режим фотовидео сьемки, пультом «посветите» на фотосенсор, в момент нажатия на кнопку пульта ДУ работу ИК диода можно увидеть на экране смартфона. Похоже залипает клавиша которая отвечает за стирание.

• Отметить как новое
• Закладка
• Подписаться
• Отключить
• Подписка на RSS-канал
• Выделить
• Печать
• Электронная почта другу
• Сообщить о недопустимом содержимом

С пультом, всё же лучше обратиться в авторизованный сервисный центр. Предварительно следует проверить, не посылают ли на ТВ управляющие сигналы другие устройства, подключенные по HDMI и с технологией HDMI Control (управление по HDMI).

• Отметить как новое
• Закладка
• Подписаться
• Отключить
• Подписка на RSS-канал
• Выделить
• Печать
• Электронная почта другу
• Сообщить о недопустимом содержимом

Добавлю к проблеме с пультом, что прошивку обновил на самую свежую.

Проблема началась сразу на этапе первоначальной настройки. Я не смог набрать пароль для WiFi, т.к. после набора каждого символа, он сразу же удаляется 😞

Добро пожаловать на форум,

При «глюках» пульта ДУ обычно помогает его перезагрузка, выполняется так :smileywink:: обесточить ТВ и обесточить пульт ДУ (вынуть батарейки) на 5 мин., затем, вставить батарейки и подать эл. питание на ТВ.

Успехов :smileygood_luck:, и рассказывайте.

P.S. :smileyinfo: от коллеги по форуму имеется недавний успешный пример :smileyhappy::

«Правильная постановка задачи важнее даже, чем её решение. » (Альберт Эйнштейн)

Информация из альтернативного источника:

Ремонт телевизора samsung le32d451 MYSTERY MTV-3228LT2 Версия V6N09 Тип панели (матрица): V320BJ7-PE1Материнская плата: MSDV3222-ZC01-01

Дополнительная техническая информация о панели:

Brand : SHARP
Model : LK315T3HB94
Type : a-Si TFT-LCD, CELL
Diagonal size : 31.5 inch
Resolution : 1366×768, WXGA
Display Mode : ASV, Normally Black, Transmissive
Active Area : 697.69×392.26 mm
Surface : Antiglare, Hard coating (2H)
Glass Depth : 0.70+0.70 mm
Contrast Ratio : 5000:1
Display Colors : 16.7M
(8-bit)
Response Time : 7 (G to G)
Frequency : 60Hz
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V

Ближайшие в таблице модели:

MYSTERY MTV-3228LTA2Chassis(Version) MSDV3225-ZC01-01 Panel: LSC320AN02LED driver (backlight): integrated into MainBoard PWM LED driver: AP3608EM-G1 (20pin), AP3039AM-G1 (14pin) Power Supply (PSU): integrated into MainBoard PWM Power: PWM SOT23-6 MainBoard: MSDV3225-ZC01-01 Тuner: F33WT-3DDR-E IC Main: SPI Flash: GD25Q64BS;

MYSTERY MTV-3227LT2Chassis(Version) MT31LB Panel: LVW320CSOT E45 V11 720p HD, 1366x768LED driver (backlight): integrated into PSU PWM LED driver: MP3394S MOSFET LED driver: APM1105N, AOD442 Power Supply (PSU): SHG3206A-101H PWM Power: LD7750RGR, MC34063A MainBoard: MT31LB (40-T31TOT-MAB2HG) Тuner: RF221ZN V4D17AA IC Main: SPI Flash: 25Q64F;

• MYSTERY LED
  • MTV-1611LW
  • MTV-1614LW
  • MTV-1623LW
  • MTV-1628LW
  • MTV-1629LW
  • MTV-1910LW
  • MTV-1911LW
  • MTV-1911WL
  • MTV-1913LW
  • MTV-1914LW
  • MTV-1918LW
  • MTV-1920LW
  • MTV-1921LD
  • MTV-1922LW
  • MTV-1923LW
  • MTV-1924LT2
  • MTV-1924LW
  • MTV-1929LT2
  • MTV-2210LW
  • MTV-2211LW
  • MTV-2211W
  • MTV-2213LW
  • MTV-2214LW
  • MTV-2218LW
  • MTV-2220LW
  • MTV-2221LD
  • MTV-2222LW
  • MTV-2223LT2
  • MTV-2224LT2
  • MTV-2224LW
  • MTV-2228LT2
  • MTV-2229LT2
  • MTV-2231LT2
  • MTV-2410LW
  • MTV-2411LW
  • MTV-2414LW
  • MTV-2415LW
  • MTV-2418LW
  • MTV-2419LW
  • MTV-2422LW
  • MTV-2423LT2
  • MTV-2424LT2
  • MTV-2424LW
  • MTV-2425LW
  • MTV-2426LT2
  • MTV-2428LT2
  • MTV-2429LT2
  • MTV-2429LTA2
  • MTV-2430LTA2
  • MTV-2431LT2
  • MTV-2611LW
  • MTV-2614LW
  • MTV-2615LW
  • MTV-2618LW
  • MTV-2620LW
  • MTV-2622LW
  • MTV-2824LT2
  • MTV-3012W
  • MTV-3018LW
  • MTV-3022LW
  • MTV-3023LT2
  • MTV-3027LT2
  • MTV-3028LT2
  • MTV-3030LTA2
  • MTV-3031LT2
  • MTV-3211LW
  • MTV-3213LW
  • MTV-3214LW
  • MTV-3215LW
  • MTV-3217LW
  • MTV-3218LW
  • MTV-3219LW
  • MTV-3220LW
  • MTV-3221LW
  • MTV-3222LW
  • MTV-3223LT2
  • MTV-3223LW
  • MTV-3224LT2
  • MTV-3224LW
  • MTV-3225LT2
  • MTV-3225LW
  • MTV-3226LT2
  • MTV-3227LT2
  • MTV-3228LT2
  • MTV-3228LTA2
  • MTV-3229LTA2
  • MTV-3230LT2
  • MTV-3230LW
  • MTV-4018LT2
  • MTV-4018LW
  • MTV-4019LW
  • MTV-4022LT2
  • MTV-4022LW
  • MTV-4023LW
  • MTV-4025LT2
  • MTV-4026LT2
  • MTV-4027LT2
  • MTV-4028LT2
  • MTV-4028LTA2
  • MTV-4029LTA2
  • MTV-4030LT2
  • MTV-4031LTA2
  • MTV-4128LTA2
  • MTV-4129LT2
  • MTV-4214LW
  • MTV-4217LW
  • MTV-4225LT2
  • MTV-4231LTA2
  • MTV-4331LTA2
  • MTV-4618LW
  • MTV-4629LTA2
  • MTV-4829LTA2
  • MTV-5031LTA2
  • MTV-5531LTA2

Какие могут быть неисправности

Существует несколько неисправностей, которые могут касаться инвертора:

1. Тонкие полосы по всему экрану. Контакт между кристаллом матрицы и платой шлейфа был нарушен. Ремонт невозможен.
2. Широкие полосы по всему экрану. Нарушение контактов шлейфа, платы управления или микросхем. Восстановление невозможно.
3. Мигает изображение. Неправильное напряжение питания.
4. Монитор включается и выключается когда хочет. Поломка касается конденсаторов (он мог вздуться) и стабилизатора.
5. Нет подсветки. Поломка одной из деталей, отвечающих за подсветку.
6. Нет реакции на нажатие кнопок. Повреждения шлейфа или кнопок.
7. Есть подсветка, и нет изображения, только белый экран. Матрице не поступает питание.

BIT3193

Информация предоставлена участником KRAB: Цитата:

Снятие защиты для BIT3193 : При срабатывании защиты напряжение на выводе 5 около 3, 5 V. При напряжении на выводе 5, от 0.4 до 2.4V и подачи команды «старт» ШИМ работает автономно, лампы не выключаются.

. Снятие защиты для BIT3193: (victor_loza monitor.net.ru) Вариант — 1 Через резистор 2 — 3 ком вывод 5 соединить с выводом 12 микросхемы таким образом удерживаем «рабочий» потенциал около 1.2 V. Вариант — 2 Светодиод в качестве стабистора подключить на вывод 5 на землю в прямом включении, «стабилизирует» напряжение на выводе 5, до 06 — 08 вольт

не работает ни один вариант.

У меня второй вариант со светодиодом работает. (merkyrio).

OB3368AP

От участника monitor.net.ru status DNA Цитата:

Замечания и предложения принимаются и приветствуются!

Мне интересно заниматься всяческими ремонтами, хоть и работаю я НЕ в сервисном центре. В общем попал ко мне в руки один телевизор, хозяйка говорит что изображения нет а звук есть. Сразу подумал что померла подсветка матрицы но, это же LED! — стрельнуло в голове! Там же светодиоды и они должны служить верой и правдой многие годы. Погуглив интернет я обнаружил что это очень распространенная проблема на некоторых телевизорах (не только LG). Глаза боятся — руки делают! Тем более что у меня есть всё необходимое для разбора и диагностики — а это огромный стол и некоторый инструмент. Поехали:Такая вот моделька FULL HD. 3D. SMART. все дела.

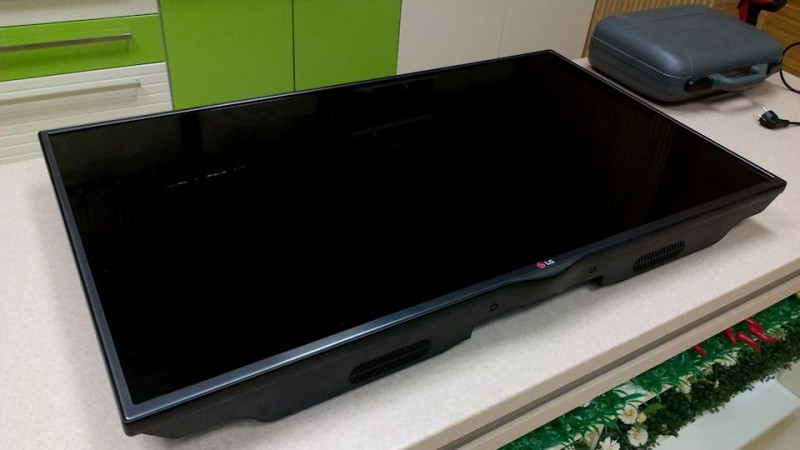

На операционном столе))

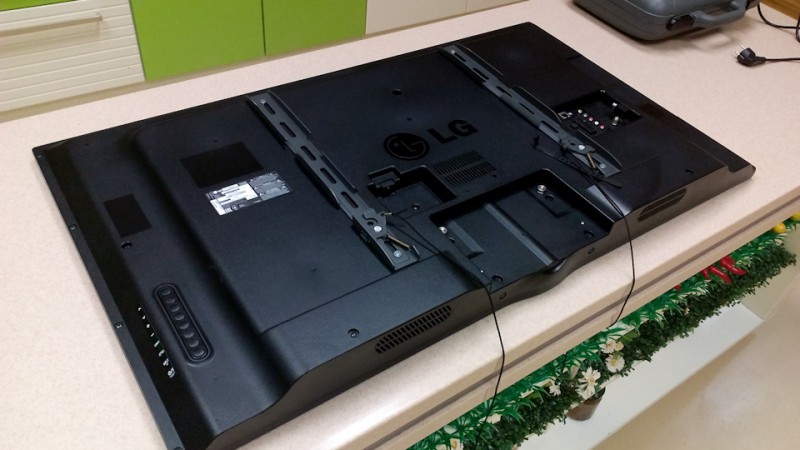

Берем шурупповерт (так быстрее) и откручиваем все саморезы и винты на спине у аппарата.

Снимаем крышку нашему взору открывается металлический скелет телевизора. Всего 2 платы, БП с led драйвером и материнская.

По периметру матрицы откручиваем такие вот винты которые прикручивают её к декоративной рамке и заодно, помимо пластиковых защелок (чтоб им провалится), скрепляют весь пирог из пленок и стекол в одну конструкцию.

Так же незабываем про шлейфы))

Затем отщелкнув все защелки по периметру (а это тот еще геморрой), разполовиниваем наш бутерброд.

Вот она ПОДСВЕТКА. Видны светодиоды.

А здесь уже без «маски». 6 полос включенных по 3 в плечо. Все светодиоды в них последовательны да и сами полосы тоже.

Подаем напругу на каждую полосу и определяем не рабочую.

Из 9 светодиодов в полосе 1 ушел в обрыв и она не светилась. На другой полосе один ушел в кз и она светилась но диод конечно же не горел.

Едем в сервисный центр и покупаем у них подобную полоску от телевизора, они их выдирают из битых телеков которые скупают на запчасти у населения. 400 рублей за полосу — совсем недорого. Контрактные запчасти бывают не только для АВТО)))

Хирургия, одно вырезали другое припаяли. Главное точно в тех же точках!

Собираем в обратной последовательности. Смотрим клипы.

Как отремонтировать самостоятельно

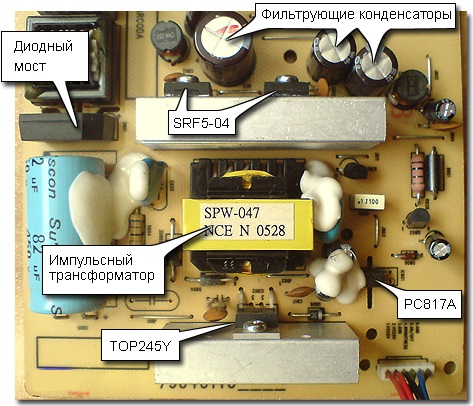

Если удалось определить, что проблема касается именно инвертора, нам необходимо разобрать устройство и проверить наличие внешних повреждений на плате. Делаем следующее:

Если были обнаружены вздутые электролиты, их необходимо заменить.
Теперь включаем устройство. Если проблема так и осталась, необходим ремонт инвертора

Важно вернуть напряжение в нормальное состояние.

Причин неисправности может быть несколько:

1. Сгорел предохранитель инвертора.
2. Не поступает напряжение через блок питания.
3. Сломались транзисторы.
4. Поломка конденсаторов.

После проверки, нужно попробовать еще раз включить устройство.

Теперь определяем, насколько качественно работает подсветка. Для этого:

1. Отключаем шлейф от матрицы. Это нужно, чтобы ток не поступал к матрице.
2. Теперь включаем, и смотрим, как будет засвечиваться матрица. Нам нужно увидеть оттенки, которые отличаются от нормального белого (при наличии таковых, можно точно сказать, что проблема в подсветке). Если мы видим красные или черные оттенки, лампу необходимо заменить. Если лампа неисправна, у инвертора срабатывает защита.
3. Бывают случаи, когда лампа не горит вообще. Здесь перекидываются разъемы инвертора, а лампа подключается к другим каналам детали. На место старой лампы можно поставить новую. Если она тоже не работает, причина поломки касается трансформатора.

BIT3193

Информация предоставлена участником KRAB: Цитата:

Снятие защиты для BIT3193 : При срабатывании защиты напряжение на выводе 5 около 3, 5 V. При напряжении на выводе 5, от 0.4 до 2.4V и подачи команды «старт» ШИМ работает автономно, лампы не выключаются.

. Снятие защиты для BIT3193: (victor_loza monitor.net.ru) Вариант — 1 Через резистор 2 — 3 ком вывод 5 соединить с выводом 12 микросхемы таким образом удерживаем «рабочий» потенциал около 1.2 V. Вариант — 2 Светодиод в качестве стабистора подключить на вывод 5 на землю в прямом включении, «стабилизирует» напряжение на выводе 5, до 06 — 08 вольт

не работает ни один вариант.

У меня второй вариант со светодиодом работает. (merkyrio).

Когда необходимо обращаться к специалистам

Первый случай, если необходимо заменить неисправную лампу. Проблема касается скорее не сложности замены, а того, что такую же лампу трудно найти. У мастеров уже есть опыт решения подобных проблем, и они точно что-то посоветуют.

Второй — если конденсатор вздулся, и произошло короткое замыкание. Это могло повредить не одну, а сразу несколько деталей телевизора. Лучше доверить проверку специалистам, тем более, можно быть уверенным, что предохранитель сгорел.

И последняя, самая важная проблема, если пользователь ничего не понимает в устройстве телевизора. Он не знает, из каких деталей он сделан и где они находятся. Лучше отвести телевизор в сервисный центр.

Отремонтировать инвертор можно и самостоятельно, если у человека есть опыт работы с телевизорами, и он знает их строение.

Несколько способов отключения защиты в популярных ШИМ-контроллерах инверторов LCD.

Внимание! Не все способы проверены автором статьи, поэтому не могут быть рекомендована ремонтникам, не имеющим достаточного опыта и теоретических знаний. В целях пожарной безопасности (в первую очередь) и для предотвращения попадания высокого напряжения питания ламп в другие цепи в LCD и LED телевизорах предусматривается защита инвертора (LED-драйвера), которая отключает подсветку или весь телевизор в аварийных режимах

В целях пожарной безопасности (в первую очередь) и для предотвращения попадания высокого напряжения питания ламп в другие цепи в LCD и LED телевизорах предусматривается защита инвертора (LED-драйвера), которая отключает подсветку или весь телевизор в аварийных режимах.

При ремонте и диагностике LCD-телевизора, часто возникает необходимость проверки отдельных узлов подсветки — ламп, трансформаторов и других его силовых элементов, но диагностировать их не всегда просто по причине мгновенной блокировки работы преобразователя питания ламп (светодиодов). Иногда невозможно даже определить причину ухода в защиту. Подсветка часто не успевает даже вспыхнуть, либо загорается и сразу гаснет. Часто даже и непонятно — виноваты лампы или инвертор. Провести необходимые замеры не удаётся, генерация срывается по разным причинам, например, из-за перекоса в нагрузках. Совместными усилиями и изысканиями мастеров различных ремонтных конференций находились варианты блокировки защиты инверторов в целях получения возможности диагностики. В таких случаях, при возможности работы инвертора в аварийном режиме, можно уже увидеть, какая из ламп не светит, либо выявить один из неисправных трансформаторов. либо обнаружить дефект в других цепях. Та же ситуация может возникать и с LED подсветкой.

Внимание. — После ремонта необходимо обязательно восстановить работоспособность цепей защиты в целях безопасности дальнейшей эксплуатации телевизора!

Сохранилось обсуждение на одном из форумов monitor.net.ru/forum/lcd-info-239071.html.

BIT3193

Информация предоставлена участником KRAB: Цитата:

Снятие защиты для BIT3193 : При срабатывании защиты напряжение на выводе 5 около 3, 5 V. При напряжении на выводе 5, от 0.4 до 2.4V и подачи команды «старт» ШИМ работает автономно, лампы не выключаются.

. Снятие защиты для BIT3193: (victor_loza monitor.net.ru) Вариант — 1 Через резистор 2 — 3 ком вывод 5 соединить с выводом 12 микросхемы таким образом удерживаем «рабочий» потенциал около 1.2 V. Вариант — 2 Светодиод в качестве стабистора подключить на вывод 5 на землю в прямом включении, «стабилизирует» напряжение на выводе 5, до 06 — 08 вольт

не работает ни один вариант.

У меня второй вариант со светодиодом работает. (merkyrio).

OB3368AP

От участника monitor.net.ru status DNA Цитата:

Замечания и предложения принимаются и приветствуются!

Мне интересно заниматься всяческими ремонтами, хоть и работаю я НЕ в сервисном центре. В общем попал ко мне в руки один телевизор, хозяйка говорит что изображения нет а звук есть. Сразу подумал что померла подсветка матрицы но, это же LED! — стрельнуло в голове! Там же светодиоды и они должны служить верой и правдой многие годы. Погуглив интернет я обнаружил что это очень распространенная проблема на некоторых телевизорах (не только LG). Глаза боятся — руки делают! Тем более что у меня есть всё необходимое для разбора и диагностики — а это огромный стол и некоторый инструмент. Поехали:Такая вот моделька FULL HD. 3D. SMART. все дела.

На операционном столе))

Берем шурупповерт (так быстрее) и откручиваем все саморезы и винты на спине у аппарата.

Снимаем крышку нашему взору открывается металлический скелет телевизора. Всего 2 платы, БП с led драйвером и материнская.

По периметру матрицы откручиваем такие вот винты которые прикручивают её к декоративной рамке и заодно, помимо пластиковых защелок (чтоб им провалится), скрепляют весь пирог из пленок и стекол в одну конструкцию.

Так же незабываем про шлейфы))

Затем отщелкнув все защелки по периметру (а это тот еще геморрой), разполовиниваем наш бутерброд.

Вот она ПОДСВЕТКА. Видны светодиоды.

А здесь уже без «маски». 6 полос включенных по 3 в плечо. Все светодиоды в них последовательны да и сами полосы тоже.

Подаем напругу на каждую полосу и определяем не рабочую.

Из 9 светодиодов в полосе 1 ушел в обрыв и она не светилась. На другой полосе один ушел в кз и она светилась но диод конечно же не горел.

Едем в сервисный центр и покупаем у них подобную полоску от телевизора, они их выдирают из битых телеков которые скупают на запчасти у населения. 400 рублей за полосу — совсем недорого. Контрактные запчасти бывают не только для АВТО)))

Хирургия, одно вырезали другое припаяли. Главное точно в тех же точках!

Собираем в обратной последовательности. Смотрим клипы.

R5 = 0,5V/Iled

Рисунок 5 — схема применения драйвера подсветки. Датчиком тока в этом случае является резистор 5, на котором падает напряжение при прохождении через его суммы токов цепочек светодиодов. Это напряжение на R5 сравнивается с внутренним опорным напряжением 0,5 В, как показано на рисунке на рисунке 4. Другое применение AP3039A представлено на рисунке 6.

Схема устройства на рисунке 6 представляет собой драйвер подсветки, для управления светодиодной матрицей. AP3608E действует как восьмиканальный приемник с согласованием тока для управления светодиодами. Контакты FB, FBX, SDB и SDBX микросхемы AP3608E являются интерфейсными выходами для координации с AP3039A. Вывод FB / FBX AP3608E измеряет напряжение каждого канала и выводит самое низкое напряжение из всех светодиодных цепочек в AP3039A. Когда на выводе EN AP3608E есть сигнал выключения или все светодиодные каналы не активны, вывод SDB / SDBX AP3608E выводит низкий логический сигнал на вывод SHDN AP3039A для ее отключения. Если AP3608E находится в режиме регулирования ШИМ, то вывод SDB / SDBX AP3608E выводит сигнал на AP3039A, который является синхронным с ШИМ.

Первое, что пришло в голову, это разработать приставку к б/у блоку питания от компьютера, для зарядного устройства. А можно сделать светильник в любимое авто с кучей защит

Если на вывод SHDN подать ШИМ, то получим регулировку яркости свечения светодиодов со стабилизацией рабочего тока, это очень важно для последних. На этом все

Успехов, К.В.Ю.

BIT3193

Информация предоставлена участником KRAB: Цитата:

Снятие защиты для BIT3193 : При срабатывании защиты напряжение на выводе 5 около 3, 5 V. При напряжении на выводе 5, от 0.4 до 2.4V и подачи команды «старт» ШИМ работает автономно, лампы не выключаются.

. Снятие защиты для BIT3193: (victor_loza monitor.net.ru) Вариант – 1 Через резистор 2 — 3 ком вывод 5 соединить с выводом 12 микросхемы таким образом удерживаем «рабочий» потенциал около 1.2 V. Вариант – 2 Светодиод в качестве стабистора подключить на вывод 5 на землю в прямом включении, «стабилизирует» напряжение на выводе 5, до 06 — 08 вольт

не работает ни один вариант.

У меня второй вариант со светодиодом работает. (merkyrio).

OB3368AP

От участника monitor.net.ru status DNA Цитата:

Замечания и предложения принимаются и приветствуются!

Мне интересно заниматься всяческими ремонтами, хоть и работаю я НЕ в сервисном центре. В общем попал ко мне в руки один телевизор, хозяйка говорит что изображения нет а звук есть. Сразу подумал что померла подсветка матрицы но, это же LED! — стрельнуло в голове! Там же светодиоды и они должны служить верой и правдой многие годы. Погуглив интернет я обнаружил что это очень распространенная проблема на некоторых телевизорах (не только LG). Глаза боятся — руки делают! Тем более что у меня есть всё необходимое для разбора и диагностики — а это огромный стол и некоторый инструмент. Поехали:Такая вот моделька FULL HD. 3D. SMART. все дела.

На операционном столе))

Берем шурупповерт (так быстрее) и откручиваем все саморезы и винты на спине у аппарата.

Снимаем крышку нашему взору открывается металлический скелет телевизора. Всего 2 платы, БП с led драйвером и материнская.

По периметру матрицы откручиваем такие вот винты которые прикручивают её к декоративной рамке и заодно, помимо пластиковых защелок (чтоб им провалится), скрепляют весь пирог из пленок и стекол в одну конструкцию.

Так же незабываем про шлейфы))

Затем отщелкнув все защелки по периметру (а это тот еще геморрой), разполовиниваем наш бутерброд.

Вот она ПОДСВЕТКА. Видны светодиоды.

А здесь уже без «маски». 6 полос включенных по 3 в плечо. Все светодиоды в них последовательны да и сами полосы тоже.

Подаем напругу на каждую полосу и определяем не рабочую.

Из 9 светодиодов в полосе 1 ушел в обрыв и она не светилась. На другой полосе один ушел в кз и она светилась но диод конечно же не горел.

Едем в сервисный центр и покупаем у них подобную полоску от телевизора, они их выдирают из битых телеков которые скупают на запчасти у населения. 400 рублей за полосу — совсем недорого. Контрактные запчасти бывают не только для АВТО)))

Хирургия, одно вырезали другое припаяли. Главное точно в тех же точках!

Собираем в обратной последовательности. Смотрим клипы.
