Проверка, ремонт и замена ламп подсветки монитора своими руками

Оценка сложности поломки

Прежде, чем приступить к установке светодиодной ленты в монитор, необходимо разобрать его и оценить степень его работоспособности. Бывают ситуации, когда в приборе произошло не только перегорание лампы подсветки, но и выход из строя других важных компонентов электросхемы. Чтобы выявить все имеющиеся неполадки и вообще оценить возможность самостоятельного ремонта, нужно первым делом раскрутить монитор и выяснить причины поломки.

Лампа подсветки матрицы монитора

Лампы подсветки матрицы монитора выходят из строя по следующим причинам:

• наличие изначально производственного брака;
• произошло физическое повреждение ламп вследствие падения прибора или удара об него любого предмета;
• на металлических частях лампы и рамки матрицы произошло замыкание;
• лампы подсветки просто выработали срок свой эксплуатации и перегорели.

Если раскрутить монитор, то можно визуально определить наличие неисправности таких ламп, а также определить причину, повлекшую к такому виду поломки.
Но, чтобы сделать замену ламп качественно, необходимо знать принцип работы жидкокристаллической матрицы, которая встроена в любой тип современного монитора.

Из чего состоит ЖК монитор

Основные элементы ЖК монитора:

• матрица;
• LCD подсветка;
• соединительные провода;
• корпус.

Главным узлом дисплея является матрица. Это многослойный узел, состоящий из двух пластин, изготовленных из специального сорта стекла. На них нанесены параллельные бороздки, причем, на одной пластине они расположены горизонтально, а на другой — вертикально.

Между пластинами расположен тонкий слой жидких кристаллов. При совмещении пластин получаются квадратики, которые образуют массив отдельных управляемых элементов, называемых пикселями.

Изображение на экране появляется благодаря способности каждого пикселя пропускать определенные световые волны по сигналу с управляющего устройства. Разная длина волн соответствует определенному цвету, благодаря чему появляется возможность построить цветное изображение.

Создание регулировки

После того как заменяют подсветку монитора на светодиодную, приступают к регулировке подсветки. Для этого работают с проводами, которые были подключены к лентам, чтобы добавить им возможность включения и выключения при воздействии определенных кнопок. Есть два пути их создания.

В соответствии с первым собирают схему, посредством нее и выполняют регулировку мощности и интенсивности ламп. С этой целью проделывают следующие действия.

1. Берут пластиковый разъем, который располагается на плате питания дисплея. Обнаружить его несложно: именно из него выводятся провода, каждое гнездо для которого подписано.
2. Чтобы обеспечить включение и выключение, используют гнезда DIM. Регулируют яркость, меняя контроллеры ШИМ.
3. После этого берут полевой транзистор с каналом N. Затем припаивают минусовые провода от светодиодной ленты к выводу Drain полевика. Осуществляют подключение общего провода от светодиодов к вводному элементу Source. Схема предусматривает применение резистора номиналом от 100 до 2000 Ом. Именно через него присоединяют Gate-транзистор на любое гнездо DIM.
4. Затем припаивают провода с «плюсом» от светодиодной подсветки. С этой целью осуществляют их вывод к микросхеме питания 12 V, затем припаивают.
5. После выполнения всех перечисленных действий устанавливают подсветку в крепежные места, а затем начинают сборку дисплея в обратном порядке. Обязательно помнят о бережных действиях с матрицей, фильтрами. После данного пункта дисплей можно использовать.

Вторым методом является следующий порядок действий, направленных на использование лент с инверторами светодиодной подсветки в мониторах, вмонтированными в них. Осуществляют это таким образом.

1. Чтобы подключить схему данного способа, снова нужно разыскать пластиковый разъем с гнездом DIM и выводом on/of. Проще всего это определяется с помощью распиновки.
2. Используя мультиметр, вызванивают гнезда с управляющего блока, отвечавшего за лампы подсветки дисплея. От них и исходит требуемый сигнал DIM, а также on/of.
3. На следующем этапе припаивают провода от инверторов светодиодов к обнаруженным гнездам. Чтобы регулировать подсветку с помощью инверторов, убирают провода, которые питали предыдущие лампы.
4. Закрепляют их там, где присутствует свободное пространство, пользуясь двухсторонним скотчем.
5. Чтобы завершить переделку подсветки монитора на светодиодную окончательно, проверяют новое освещение в деле.

Использование данного метода ведет к хорошей работоспособности новых ламп. Переделка ЖК-монитора на светодиодную подсветку порадует любого тем, что техника будет работать намного дольше.

Инструкция как разобрать монитор

Первым делом нужно разложить на рабочем месте мягкую салфетку и положить на нее монитор экраном вниз.
Снимаем подставку монитора и пластиковую крышку, открутив крепеж, если это требуется.
Монитор переворачивается, снимается передняя рамка, которая обычно держится на пластиковых защелках.
Отключается и снимается блок питания, который установлен внизу матрицы

Осторожно отключить шлейф и снять плату блока питания. Чтобы отключить шлейф нужно слегка нажать на держатели одной рукой, а второй аккуратно вытащить шлейф.

• Чтобы получить доступ к лампам — надо разобрать экран. Для этого снимается металлическая рамка и затем ЖК панель, пластинка и пленка раскладываются в правильном порядке на мягкой ткани.
• Снимается светоотражающая подложка, извлекается окантовка из ламп.

Собирается монитор в обратном порядке.

Не работает подсветка на мониторе Samsung T220GN, переделываем на светодиоды

Поступил в ремонт монитор Samsung T220GN с неисправностью тухнет подсветка, при контрольном включении при клиенте было видно, что подсветка появляется примерно на 2 секунды и пропадает, а изображение если посмотреть под углом на свет, то она просматривается, предварительный вердикт неисправность ламп подсветки или трансформатор инвертора. С клиентом сразу было оговорено что, если неисправны лампы тогда будем переделывать подсветку на светодиоды.

Теперь открываем монитор, разбирается он легко по периметру отщёлкиваем защелки. Для диагностики неисправности я подкидываю рабочие лампы, как видим теория с неисправным инвертором не верна и у нас неисправные лампы.

Для переделки на светодиоды нам нужно полностью разобрать матрицу и достать старые лампы и приклеить светодиодные линейки и драйвер. Для начало убираем корзину с блоком питания и материнской платой.

Далее отклеиваем скотч и освобождаем провода старых ламп подсветки, и не забываем открутить экран от платы T-CON (С право на фото) хотя без ее откручивания мы не разберем матрицу.

Теперь снимаем металлическую рамку она держится тоже на защелках.

Теперь самое интересное. Обычно стекло матрицы снимается легко, но иногда от времени она прикипает в резиновой прокладке и вот у нас как раз такой случай, матрица прилипла в некоторых местах, и чтобы ее отклеить я использую пластиковый кусочек от рассеивателя, я их достаю из разбитых матриц

Внимание: Все операции вы производите на свой риск, будьте предельно осторожны стекло очень хрупкое, используйте для снятия матрицы исключительно пластиковый инструмент

Снятую матрицу откладываем в недоступное ровное место чтобы не зацепить ее или еще что.

Переделка монитора на светодиодную подсветку.

Теперь переходим к самому интересному, подготавливаем светодиодные линейки к установке в монитор. Мы имеем две линейки по 60 светодиодов включенные параллельно — последовательно через 3 светодиода.

Наклеиваем на обратную сторону двусторонний скотч M3.

Теперь разберемся с маркировкой подключения драйвера светодиодов.

• VIN — плюс питание.
• ENA — сигнал включения драйвера
• DIM — сигнал регулировки яркости
• GND — корпус или минус питания

Все легко и просто, с подключением не должно возникнуть вопросов.

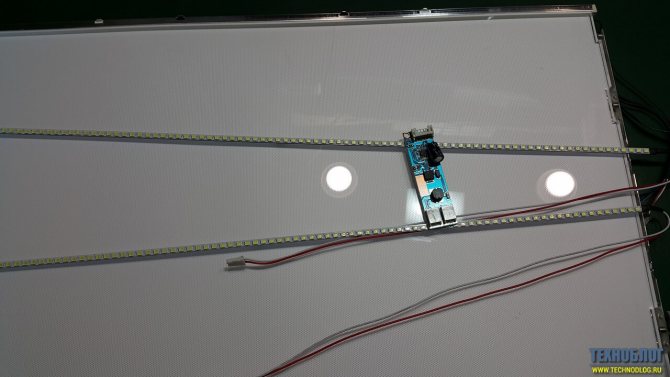

Далее проверяем на работоспособность нашей конструкции. Как проверить. Подключаем 12 вольт от блока питания, переключаем мультиметр в режим диодной прозвонки, черный провод от мультиметра сажаем на минус а красный провод мультиметра сажаем на вывод ENA при этом должны загореться светодиоды.

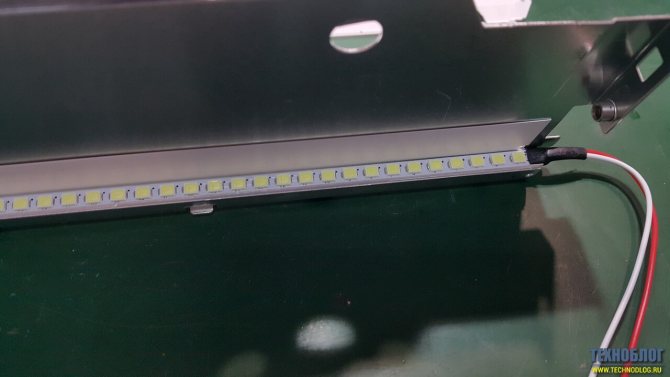

Теперь вынимаем старые лампы и на их место наклеиваем линейки светодиодов.

После наклеивания собираем все в обратной последовательности кроме стекла матрицы и опять контрольная проверка светодиодов на свечение.

Теперь переходим к доработке блока питания, нам нужно выкинуть немного лишнего.

Отключаем питание инвертора выпаиванием предохранителя и выпаиваем конденсаторы для освобождения места под драйвер светодиодов.

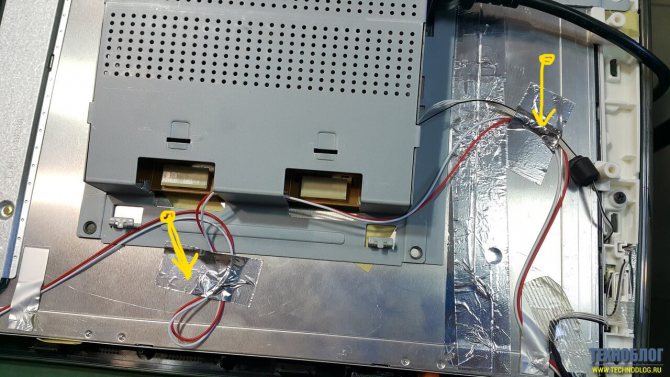

Теперь подключаем драйвер подсветки, но перед этим отмеряем провода до места установки, а лишние отрезаем.

Приклеиваем драйвер термоклеем на освободившееся место на плате блока питания.

Далее устанавливаем все платы обратно в кожух и подключаем и не забываем закрепить провода что бы они не болтались.

Все собираем монитор и традиционно устанавливаем на тестовый прогон.

Всем спасибо за внимание. Цена ремонта 2500 рублей. Самая лучшая благодарность это поделится этой записью в соц сетях

Самая лучшая благодарность это поделится этой записью в соц сетях.

Инструмент и расходники используемые в этом ремонте.

• Светодиодные линейки для замены старой подсветки.
• Скотч 3М в рулоне.
• Флюс гель Kingbo
• Набор отверток NANCH 22-в 1

Статью прочитали: 351

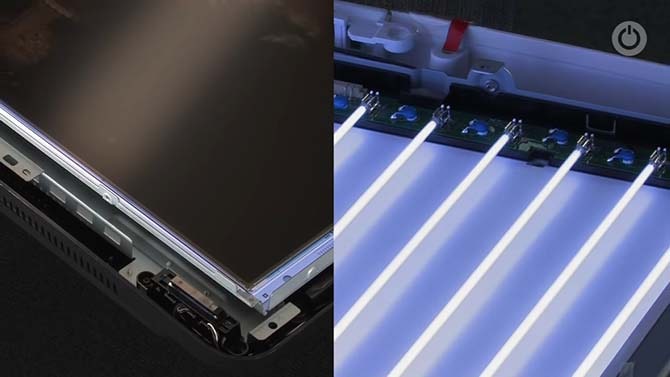

Подсветка ЖК-матрицы CCFL лампами

CCFL (Cold Cathode Fluorescent Lamps) – флуоресцентные лампы с холодным катодом. Ранее использовались лампы с горячим катодом HCFL, но из-за своей ненадежности и недолговечности были заменены на CCFL.
Лампы CCFL представляют собой те же лампы дневного света, только уменьшенного размера. Принцип работы у них такой же. На внутреннюю поверхность лампы нанесен слой люминофора, а сама она заполнена смесью инертного газа с парами ртути. При подаче напряжения пары ртути взаимодействуют с люминофором, и он начинает светиться.

Подсветка матрицы дисплея CCFL лампами может быть организована следующими способами ⇒

1. Расположение ламп сверху и снизу монитора
2. Расположение ламп со всех четырех сторон монитора
3. Расположение ламп параллельно всей поверхности монитора

Для равномерного распределения света всеми перечисленными способами, применяется специальная, адаптированная к каждому из них система рассеивания, состоящая из различных форм и размеров световодов и призм. Вариантов организации равномерного распределения света существует достаточно много.

Данный вид подсветки нашел широкое применение в производстве ЖК-мониторов, телевизоров и жидкокристаллических дисплеях для другой техники.

Технология подсветки CCFL лампами очень сильно сдала позиции при производстве ЖК телевизоров (более 90% всех выпускаемых сегодня жидкокристаллических телевизоров, используют в качестве подсветки светодиоды), но в производстве профессиональных и полупрофессиональных мониторов для работы с изображениями, где очень важна точность цветопередачи, она еще продолжает присутствовать. В таких мониторах используются качественные, специально подобранные лампы, излучающие равномерный и однородный свет.

Светодиодная подсветка с использованием RGB LED может дать точность цветопередачи, которую обеспечивают CCFL лампы и даже лучше, но ее реализация пока значительно дороже.

У покупателя сегодня есть выбор. Прилично сэкономить и приобрести монитор с использованием старого типа подсветки, но по техническим характеристикам практически ничем не уступающим современным моделям, либо потратиться и выбрать один из лучших профессиональных современных мониторов с RGB LED подсветкой, который по сумме своих потребительских качеств будет лучше любого монитора, использующих в качестве подсветки CCFL лампы.

Так же небольшую нишу себе отвоевали лампы CCFL с высокой частотой работы, которые применяются в 3D мониторах. LED – подсветка так же используется и при их производстве, но ее исполнение сложнее и требует больше затрат.

Что такое инвертор подсветки монитора

Инвертор — это устройство, которое преобразует 12 В постоянного тока в рабочее напряжение питания люминесцентных ламп. На выходе получается высоковольтный переменный ток. Для подсветки матрицы на мониторе используются несколько ламп, расположенных либо по периметру экрана, либо полностью занимающих всю его площадь. В задачи инвертора входят:

• преобразование постоянного тока в переменный с увеличением напряжения;
• регулировка и стабилизация тока питания ламп подсветки;
• регулировка яркости подсветки;
• согласование сопротивления лампы с выходным сопротивлением инвертора;
• защита от короткого замыкания или перегрузок.

Зачем менять на led?

На сегодняшний день самым современным и продвинутым источников света является светодиодная продукция. Причем наиболее распространение приобрели светодиодные ленты.

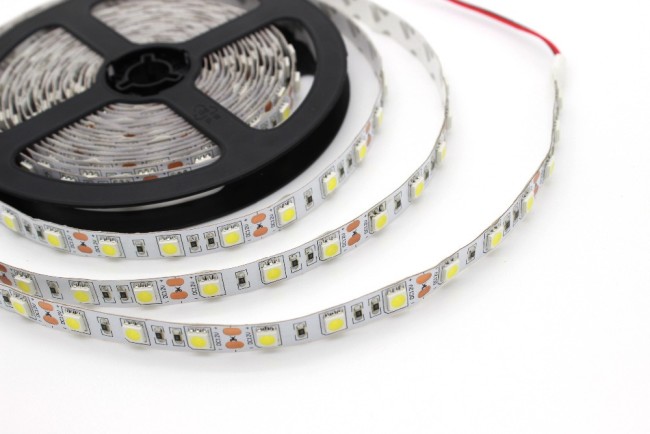

Светодиодная лента

В ситуации необходимости заменять старые отработанные лампы в мониторе выбор падает именно на данный тип продукции по следующим причинам:

• длительный период службы светодиодов. При правильном подключении они способны проработать без видимого снижения яркости свечение почти 10 лет! Таким сроком эксплуатации на данный момент не может похвастаться ни один другой источник света;
• такие ленты имеют самоклеющуюся основу, можно легко прикрепить на любую поверхность, даже заднюю часть монитора;
• светодиоды дают яркий световой поток, который хорошо воспринимает зрительный анализатор человека. При длительной работе за монитором со светодиодной подсветкой глаза практически не устают;
• свечение подсветки может быть абсолютно любым;

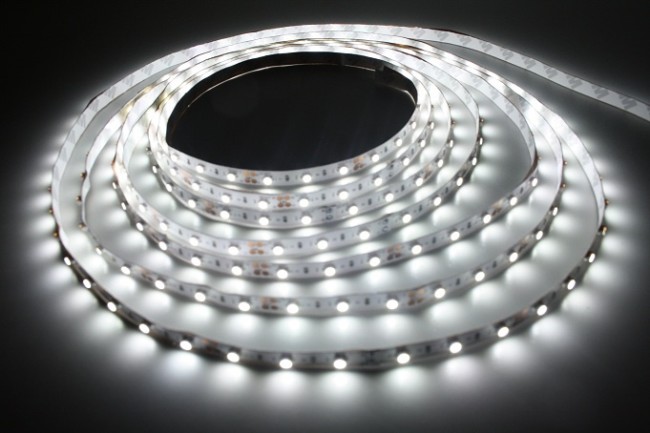

Свечение светодиодной ленты

• светодиодные ленты продаются в катушке по 5 метров. Такой длины вполне хватит для создания эффективной и качественной подсветки монитора;
• относительная простота подключения изделия в плате электроприбора;
• низкое потребление электроэнергии при большой модности источника света. Обычно светодиодные ленты работают при напряжении в 12 или 24 В;
• отсутствие сильного нагревания диодов во время работы. Это очень важный момент, так как именно из-за сильного перегрева происходит выход из строя ламп изначально встроенных в конструкцию монитора. Стоит отметить, что лампы старого образца еще часто выходят из строя из-за частого включения/выключения электроприбора. А вот для светодиодов это не столь важный параметр;
• устойчивость ленты к механическим и вибрационным воздействиям, что минимизирует риск повреждения подсветки в ходе эксплуатации прибора.

Как видим, замена старых ламп в мониторе на более современную светодиодную ленту даст большое количество положительных моментов при дальнейшем использовать отремонтированного монитора.

LED или CCFL. Какая подсветка лучше?

Преимущества CCFL перед LED ⇒

• Меньше устают глаза. Свет более привычен и мягок. (Верно только для мониторов бюджетного сектора и недорогих ноутбуков)
• Лучшая цветопередача, за счёт использования качественных ламп с определённым диапазоном световых волн и лучшая равномерность подсветки. Особенно заметно в бюджетном секторе.

Как видим, преимущество CCFL ламп перед LED в принципе одно, это более подходящий для человеческого глаза диапазон световых волн. И в правду, поработав за монитором с LED-подсветкой, многие жалуются на усталость в глазах, и даже головные боли. Со временем этот недостаток будет устранен, благодаря налаженному дешевому производству светодиодов нужного спектра свечения.

Недостатки CCFL перед LED ⇒

• Большая толщина (это распространяется только на изделия с боковой LED-подсветкой)
• Меньшая долговечность ламп (CCFL ~ 50 000 часов; LED ~ 80 000 – 100 000 часов)
• Меньше максимальная яркость (зависит от качества исполнения)
• Больше энергопотребление на ~ 30-50% в зависимости от диагонали панели и качества исполнения разводки питания.

Преимущества LED перед CCFL ⇒

Меньшее энергопотребление (экономия доходит до 50%)
Увеличенный, почти вдвое, срок работы

Здесь надо обратить внимание на то, что CCFL лампы со временем теряют яркость, что приводит к ухудшению характеристик дисплея. Этот недостаток присутствует в светодиодах, но его временные рамки больше, а запас яркости позволяет его компенсировать
Более равномерная подсветка экрана

Верно только для Full-LED. При использовании боковой подсветки качество зависит от ее реализации
Более точное воспроизведение оттенков цветов (только для RGB LED)
Возможность создания очень тонких мониторов и телевизоров
Светодиоды набирают полную яркость сразу, после подачи питания (CCFL лампам требуется время на разогрев).

Недостатки LED перед CCFL ⇒

• Более высокая цена, при равных характеристиках изображения
• Бюджетные модели с LED-подсветкой, уступают в качестве передаваемого изображения моделям с CCFL лампами.

Разборка: пошаговая инструкция

Разборка монитора происходит следующим образом:

отсоединяем от блока инвертора и от контроллера монитора все шлейфы;

Отсоединение шлейфов

• с помощью отвертки раскручиваем прибор;
• убираем заднюю панель вместе с контроллером и блоком питания;

Монитор без задней панели

продолжаем дальне раскручивать прибор. Таким образом добираемся до матрицы (на рисунке она помечена цифрой 5), дешифратору (6) и световоду со светофильтрами (7);

Матрица монитора

после этого необходимо снять пластиковую рамку по периметру. Под ней будут две тонкие пленки, которые лежат друг на друге. Под ними обнаружим световод. На фото показаны светофильтр (8), поляризационная плёнка (9) и световод (10);

Компоненты матрицы

• под световодом и будут обнаружены неисправные лампы;
• перед тем, как выкручивать их, необходимо вытащить светоотражающую подложку. Хотя этот этап нужен не для каждого монитора.

Когда вы наконец-то добрались до ламп, то можно будет определить причину неисправности подсветки. Если источники света перегорели, то на их концах будут почернения. Также сама лампа могла повредиться в ходе механического воздействия.

В заключение

Кто нибудь, не имеющий опыта в подобных ремонтах, скажет — все слишком сложно, я наверное не справлюсь. На самом деле подобный ремонт можно произвести намного быстрее чем я потратил сейчас время на написание этой статьи, описание всех нюансов ремонта. А как показывает практика, в условиях кризиса люди, обладающие подобными знаниями, становятся еще более востребованы и помимо полученной экономии, в случае выполнения самостоятельного ремонта домашней техники, всегда могут получить дополнительную подработку выполнив ремонт электроники на стороне — всем своим знакомым. Желаем удачных ремонтов! AKV.

Кристаллы, из которых сделан экран, способны поляризовать проходящий через них пучок света. Если изменить напряжение, приложенное к жидкому кристаллу, можно регулировать степень его поляризуемости, значит, цвет, в который он может «превратить» пучок проходящего света. Из отражаемых лучей получаются разноцветные точки, которые собираются в изображение. Проверка мониторов — первый пункт при вычислении неполадок.

Все жидкие кристаллы собраны на LСD матрице с тонкопленочными транзисторами. Эту матрицу «светиться» заставляет лампа — источник света, который будет поляризоваться в кристаллах.

Если одна из следующих проблем была обнаружена Вами:

• погас экран;
• погасла половина экрана;
• половина экрана стала светиться более тускло;
• половина или весь экран стал светиться розовым цветом;
• монитор включается, работает несколько секунд и экран гаснет.

Можно самостоятельно проверить работоспособность лампы и найти неисправность.
