Переходник для установки зажимного патрона на ушм

Расточка патрона под болгарку

Чтобы работать с патроном, его нужно надёжно зафиксировать. Для этого потребуется кусок бруса и сверло.

ФОТО: YouTube.comСверло нужно посадить в центр бруса так, чтобы оно держалось в нём намертво. Для этого сначала просверлите примерно на глубину 2,5 см, а потом продолжайте сверлить, с силой вдавливая сверло в поверхность. Оставьте на поверхности кончик в 3 см

ФОТО: YouTube.comТеперь можно надеть патрон на этот штырь и прочно зафиксировать егоФОТО: YouTube.comПатрон должен не только держаться на штыре, но и не крутиться на нём, если он крутится, используйте дополнительные зажимы

ФОТО: YouTube.comДля расточки патрона возьмите сверло на 12 мм и заточите его кончик так, чтобы передний угол был немного отрицательным

Это нужно для того, чтобы сверло скоблило поверхность патронаФОТО: YouTube.comРасточите отверстие в патроне на сверлильном станкеФОТО: YouTube.comСледующее сверло должно соответствовать диаметру шпинделяФОТО: YouTube.comСверлу большого диаметра нужно придать такую форму, чтобы его кончик заходил в отверстие патрона, выступая в роли направляющегоФОТО: YouTube.comДве режущие кромки сверла сделают расточку под шпиндель болгаркиФОТО: YouTube.comПри расточке важно строго соблюдать направление, чтобы не получилось перекосовФОТО: YouTube.comВы получите посадочное гнездо, соответствующее размерам вашей болгаркиФОТО: YouTube.comВ патроне нужно нарезать резьбу, используйте метчики первого и второго номеров. Для смазки автор рекомендует использовать льняное маслоФОТО: YouTube.comРезьба готова, значит, можно провести ходовые испытания изделияФОТО: YouTube.comНужно отметить, что патроны на небольшие болгарки найти немного легче

Трудности возникают именно с диаметром М14. Можно поискать переходники, но это долго и хлопотно

Доработка патрона для устранения биения

Даже если бы вы проделали всю эту процедуру на токарном станке, небольшое биение всё равно бы присутствовало. Проблема в том, что при нарезке резьбы метчиками сложно соблюсти соосность, так что в любом случае придётся дорабатывать патрон. Резец, конечно, даёт большую точность в сравнении с метчиками.

ФОТО: YouTube.comДля устранения биения на токарном станке растачивают кулачки патрона. При отсутствии станка вы можете выйти из положения, шлифуя кулачки насадкой на дремеле. Делается это на работающем инструменте, закреплённом в верстаке

Полностью устранить биение вам вряд ли удастся, но добиться весьма приличного результата возможно. Дополнительно для устранения вибрации можно отшлифовать головку патрона снаружи.

Самоделка эта годится только для лепестковых барабанов. Не стоит использовать её для сверления, это может быть опасно из-за слишком больших оборотов. Не рискуйте использовать в таком патроне и фрезы, фреза может закусить и вырвать инструмент из рук. А вот для лепестковых барабанов и торцевых шлифовальных насадок инструмент вам точно пригодится. Таким образом, самодельный патрон будет решать нестандартные для болгарки задачи.

Дополнить этот материал можно небольшим видео по ремонтным работам на сверлильном патроне, эти знания могут в будущем вам очень пригодиться:

Watch this video on YouTube

Сферы применения угловой шлифовальной машины

На первый взгляд, данное «приложение» может показаться совершенно лишним, так как имеет весьма ограниченный функционал. Но так ли это? Вашему вниманию предлагаются способы использования УШМ с патроном.

• Сверление в труднодоступных местах возможно благодаря угловому редуктору шлифовальной машины. Для УШМ в комплекте с патроном требуется намного меньше рабочего пространства, в сравнении с дрелью.
• При наличии регулятора оборотов в патрон можно закрепить биту от шуруповерта, что также позволит добраться до труднодоступных мест.
• Зажав в патрон держатель торцевых ключей – получим неплохой гайковерт. Регулятор оборотов – обязателен.
• Если закрепить в патроне абразивную шарошку, можно производить зачистку в труднодоступных местах. Примечательно, что работать это приспособление будет намного эффективней, нежели на простой дрели. В этом случае все решают высокие обороты, устройство можно использовать без регулятора оборотов.
• Если закрепить гибкий рукав с цангой под граверные фрезы – получим мощную бормашину. Крепить граверные насадки можно непосредственно в патроне, без использования гибкого удлинителя.
• Еще патрон можно использовать для фиксации деревообрабатывающей обкаточной фрезы. Тут несколько вариантов: а) можно дополнительно изготовить подвижную опорную плиту – в результате получим полноценный ручной обкаточный станок; б) вдобавок к вышеуказанным усовершенствованиям, можно жестко закрепить болгарку патроном вверх – получится стационарный фрезер. 10 тыс. об/мин – оптимальный показатель для фрезерного станка.
• Зажав алмазную фрезу, можно обрабатывать камень, но тогда однозначно понадобится регулировка оборотов.

Перечисленные варианты использования – далеко не предел. Тут на первое место выходит смекалка мастера. Но, как видим, для данной компоновки весьма полезен регулятор оборотов. Зачастую регуляторы, установленные на угловые шлифовальные машины, на низких оборотах не обеспечивают устойчивой работы электроинструмента. Целесообразно приобрести универсальный регулятор (диммер), совмещенный с питающей розеткой. Тем более что данный девайс не отличается высокой ценой. Для тех, кто дружит с паяльником и имеет базисные знания в электронике, существует множество простых и оригинальных схем. Порой самоделки по своим показателям намного превосходят изделия из Поднебесной.

Техника безопасности

Закрепив зажимной патрон на угловую шлифовальную машину – получим мощный, удобный, универсальный инструмент, который, который по неосторожности владельца, способен нанести непоправимый вред здоровью человека

Обратите особое внимание на этот раздел – знание элементарных правил техники безопасности может избавить от серьезных проблем

• Шлифовальные машины, вследствие их целевого использования, не оборудованы «трещотками», как шуруповерты, или системами экстренной остановки (таковые на болгарках иногда встречаются). Это значит, что при любом заклинивании инструмента, закрепленного в патроне, вращательное движение передастся на корпус электроинструмента, что может серьезно травмировать руки оператора. Целесообразно не использовать мощные машины. Если УШМ до 800 Вт, средней комплекции человек без проблем удержит, то инструмент в 2,5 кВт при заклинивании становится неуправляемым.
• Используйте средства индивидуальной защиты (СИЗ). Как не прискорбно констатировать, но наши соотечественники весьма наплевательски относятся к этому пункту. И это при множестве примеров повреждения глаз, травм рук и тому подобного. Наверное, каждый, кто работал с болгаркой, может припомнить не один подобный случай, который произошел с ними или их знакомыми. Не ленитесь использовать очки, перчатки, наушники и, если надо, респиратор.
• Надо также понимать, что в инструменте присутствуют вращающиеся с большой скоростью детали, способные в мгновение намотать на себя любой материал, попавший в их зону действия. По этой причине необходима спецодежда, с плотно прилегающими к запястьям рукавами. Исключается рваная спецодежда с висящими частями. Запрещается работа в трехпалых рукавицах. Если это необходимо, используйте рабочие перчатки из натуральной кожи или заменителя.
• Переходник плюс патрон с зажатым инструментом значительно сместит векторы усилий при работе. Это означает, что ваша угловая шлифовальная машина будет вести себя совершенно по-другому, в сравнении с классическим использованием. Установив данную насадку, для начала необходимо приспособиться к новой динамике в работе электроинструмента. Более того, каждая сменная насадка добавит новшеств в работу. Первые разы производите запуск на минимальных оборотах, постепенно их увеличивая.

Правила ТБ не являются чем-то особенным. В принципе, они применимы почти для всей линейки ручного электроинструмента.

В завершение можно сказать одно – любой серьезный мастер старается расширить возможности своего инструмента. В случае с переходником под патрон функционал болгарки возрастает неимоверно, но еще более занимательно самому придумать, как еще можно использовать такую комплектацию.

Что потребуется для переделки

Переделать патрон под болгарку без токаря непросто, но в принципе возможно. Сразу нужно отметить, что точность при ручной переделке будет неидеальной и нужно будет ещё потратить время на подгонку и шлифовку.

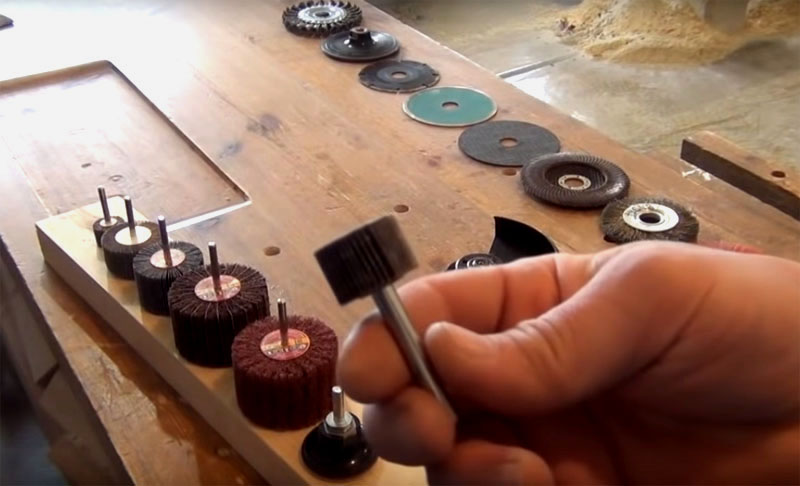

ФОТО: YouTube.comНо в любом случае работать болгаркой с лепестковым насадками вам будет очень удобно ФОТО: YouTube.comВы сможете использовать насадки с разным абразивом, большого диаметра и маленькие

ФОТО: YouTube.comДля переделки лучше взять патрон для свёрл 1,5-10 мм с посадкой на конус В12 – это оптимальный вариант, нужно просто его рассверлить и нарезать резьбу для крепления насадок

Из инструментов вам потребуется дрель на стойке со свёрлами разного диаметра. Приготовьте куски бруса для фиксации патрона в процессе работы.
