Компас-электрик. руководство пользователя год

Новшества, появившиеся после выхода первой версии системы

Система находится в постоянном активном развитии, вследствие чего во второй
ее версии появились следующие новшества:

• значительно расширилась номенклатура базы данных и библиотеки УГО: в 5 раз
(до 4 тыс. типоисполнений) увеличилась база данных комплектующих изделий, в
3,5 раза (около 350 УГО) — библиотека УГО;

• ранее схемы соединений могли быть выполнены только адресным способом, теперь
появилась возможность в этих схемах показывать трассы прокладки проводов;

• добавился новый тип документа — тактовая циклограмма (см. рисунок);

• увеличилось количество поддерживаемых СУБД: в первой версии использовалась
СУБД InterBase (или ее аналог FireBird), теперь можно также применять MS SQL
Server и MS Access. При этом существует возможность быстрого перевода базы данных
на любую СУБД непосредственно на предприятии;

• реализована возможность объединения разных баз данных в одну;

• появилась возможность добавления нового аппарата в базу данных непосредственно
из документа проекта, находящегося на стадии разработки;

• добавлена долгожданная функция «резиновости» и «затягивания» линий электрической
связи;

• также появилось множество других сервисных функций, повышающих комфортность
работы конструктора с системой.

Менеджер базы данных комплектующих

Именно менеджер базы данных комплектующих позволяет собрать воедино всю информацию об изделии, «привязав» графическое представление к текстовым записям. Он предоставляет инструментарий для формирования структуры хранения комплектующих изделий, внесения в базу данных новых изделий и редактирования существующих.

Каждое типоисполнение изделия в базе данных описывается одной записью таблицы. Запись таблицы состоит из набора параметров (ячеек таблицы). Некоторые из этих параметров являются постоянными, а другие зависят от класса изделий, которые хранятся в таблице.

К постоянным параметрам относятся:

1. Спецификационные характеристики изделия:

• полное наименование изделия;

• имя раздела спецификации;

• данные для ведомости покупных изделий (поставщик и ОКП);

• изделия дополнительного заказа (например, для магнитного пускателя это могут быть контактная приставка и крепежные элементы).

2. Сведения о содержании драгоценных металлов. Эти сведения используются для формирования ведомости содержания драгоценных металлов в разрабатываемом устройстве.

3. Технические характеристики изделия:

• основные технические характеристики изделия, определяющие выбор того или иного типоисполнения изделия при разработке проекта электрооборудования. Набор этих характеристик для каждого конкретного типа или серии изделия пользователь определяет самостоятельно;

• паспорт на изделие или его каталожный листок в электронном формате PDF.

В свою очередь, класс таблицы определяет набор уникальных параметров, характерных для конкретного класса изделия. Например, для электроаппаратов и кабелей предусматриваются следующие наборы параметров:

1. Электроаппараты:

• перечень УГО для каждого типа схем (принципиальные, монтажно-коммутационные, расположения). Перечень составляется по ассоциативной связи из библиотеки УГО, то есть одно и то же УГО может быть назначено нескольким типам аппаратов;

• перечень зажимов и их основные технические характеристики.

2. Кабели и провода:

• структура кабеля наличие скруток, экранирования и их вхождение друг в друга;

• перечень жил и их основные технические характеристики.

Как и библиотека УГО, база данных комплектующих является единой для всех пользователей системы, работающих в локальной сети. Это обеспечивает единство в использовании комплектующих изделий проекта. Расширение базы данных может вестись не только посредством указанных средств, но и с помощью процедуры слияния баз данных различных предприятий, использующих для своей работы КОМПАС-Электрик.

В заключение следует отметить, что база данных в стандартной поставке системы имеет первоначальное наполнение. В ней находится около 5700 типоисполнений электротехнических изделий и кабельной продукции, поставляемых предприятиями-изготовителями из стран СНГ, а также около 270 УГО, наиболее часто используемых в проектах электрооборудования. Данное наполнение не является статичным. Работа по расширению номенклатуры хранящихся в базе данных изделий ведется постоянно.

Графические обозначения элементов

В состав библиотеки входит несколько тысяч графических обозначений микросхем,
конденсаторов, источников питания, предохранителей, ламп, реле, резисторов,
диодов, оптронов, тиристоров, трансформаторов, электрозапальных и электротермических
устройств, акустических и электроизмерительных приборов и т.д. Стандартный Windows-интерфейс
библиотеки и наглядные кнопочные панели обеспечивают удобный доступ к графическим
обозначениям (рис. 1).

При вставке в графический документ обозначения элемента пользователь получает
следующие возможности:

• менять точку привязки фантома;
• поворачивать обозначение на фиксированный угол, кратный 90°, или на произвольный
  угол;
• получать зеркальное изображение обозначения;
• управлять созданием и заполнением атрибутов обозначения;
• управлять привязками обозначения (независимо от привязок, установленных
  в КОМПАС-График).

Созданное обозначение является макроэлементом — единым объектом в документе
КОМПАС-График.

Автоматическое создание перечней элементов

Функция «Перечень элементов» позволяет создать для электрических схем перечень
элементов по ГОСТ 2.701-84.

Функция предоставляет следующий сервис при создании и редактировании перечня
элементов:

• создание перечня элементов по ГОСТ 2.701-84;
• создание объектов перечня элементов позиционных обозначений внутри функциональных
  групп, входящих в схему;
• создание объектов перечня элементов позиционных обозначений по устройствам,
  входящим в схему и не имеющим отдельной принципиальной схемы;
• создание объектов перечня элементов на схемах, выполненных на нескольких
  листах (количество листов схемы не ограничено; объекты перечня элементов для
  всех листов схемы создаются на текущем листе схемы и не имеют связи с геометрией
  обозначения элемента);
• вызов каталога элементов и создание атрибутов элемента;
• создание объектов перечня элементов как по всей схеме, так и по выделенным
  элементам;
• создание и редактирование вспомогательных объектов перечня элементов и
  заголовков видов элементов;
• управление видимостью «частей» полного наименования элемента;
• контроль правильности введенных данных.

Контролируются следующие ошибки:

• нет наименования элемента;
• нет типа элемента;
• нет позиционного обозначения;
• нет количества;
• неправильное количество;
• нет связи с обозначениями элементов;
• не найдены все связи с обозначениями элементов;
• ошибка позиционного обозначения в объекте ПЭ;
• объект был отредактирован;
• заголовок без раздела.

Вся информация об объектах перечня элементов в документе может быть просмотрена
и отредактирована средствами системы КОМПАС-График.

При вызове функции «Перечень элементов» осуществляется анализ схемы на наличие
объектов перечня элементов и позиционных обозначений; данные о них отображаются
в соответствующем окне (рис. 5).

Результаты поиска (470):

1. Библиотека КОМПАС-Объект. Библиотека «Проверка документа».Библиотека — это приложение, созданное для расширения… Библиотека проектирования Библиотека проектирования… КОМПАС Они хранятся в библиотеках и справочниках системы.
2. Библиотека — это приложение, созданное для расширения…Библиотека проектирования Библиотека проектирования… КОМПАС Они хранятся в библиотеках и справочниках | Библиотека — это приложение, созданное для расширения…
3. Библиотека проектирования инженерных систем: ТХ, далее…Библиотеки — это приложения, созданные для расширения стандартных возможностей KOMПAC-3D и работающие в его среде. Они представляют собой специализированные…
4. Библиотеки — это приложения, созданные для расширения…Подготовка библиотеки фрагментов Выбор сортамента из библиотеки фрагментов. | Прикладные библиотеки. 1. Доработана Библиотека изображений сварных швов: теперь…
5. Прежде чем функции какой-либо прикладной библиотеки…Библиотеки — это приложения, созданные для расширения стандартных возможностей КОМПАС-3D и работающие в его среде. Они представляют собой специализированные…
6. Библиотеки — это приложения, созданные для расширения…Microsoft Word — RelNotes.RTF | Прикладные библиотеки Прикладные библиотеки. 1. Доработана Библиотека изображений сварных швов: теперь параметры швов задаются не в…
7. Архив обновлений26 ноября 2007 / Библиотека «Проверка документа».
8. Библиотека «Универсальный механизм Express» позволяет…Библиотека КОМПАС-Объект. Библиотека «Проверка документа». ReadMe Библиотека СПДС-Помощник представляет собой функциональное расширение системной панели…
9. Библиотека проектирования… Библиотека проектирования…Прикладные библиотеки к системе КОМПАС-3D; Файлы технологических процессов изготовления деталей или сборки агрегатов, выполненные с использованием САПР ТП…
10. Библиотека: ОВ 2.6 Создание аксонометрической схемы.Машиностроительная конфигурация: — Библиотека анимации — Библиотека расчета размерных цепей — Библиотека редукторов — Библиотека электродвигателей.
11. Обновление Текстового конвертера ECAD — КОМПАС.Машиностроительная конфигурация: — Библиотека анимации — Библиотека расчета размерных цепей — Библиотека редукторов — Библиотека электродвигателей.
12. Обучающие материалы: книгиПрактикум по КОМПАС-3D V8: машиностроительные библиотеки Авторы: Кудрявцев Е.М.
13. Руководство пользователя. Библиотека: ОВБиблиотека проектирования инженерных систем: ОВ, далее Библиотека: ОВ, предназначена | Библиотека: ОВ может быть использована для выпуска проектной документации инженерных…
14. КОМПАС-3D: Приложения для машиностроенияПодробнее. Материалы и Сортаменты для КОМПАС Библиотека содержит обширный перечень материалов и сортаментов, информацию о свойствах материалов…
15. UserGuide_ASAR | 3 Функции библиотеки1.2 Особенности работы прикладной библиотеки. В данной версии библиотеки для созданных ею макрообъектов можно применять стандартные операции редактирования, такие как…
16. Приложение Распознавание 3D-моделей. Руководство…Отключение библиотек. Управление характерными точками библиотечных элементов. | Приложение Распознавание 3D моделей находится в папке Прочие Ме неджера библиотек.
17. Обучающие материалы: видеоКоманда «Отверстие из библиотеки». Смотреть ролик на youtube.com.
18. Архив обновленийБиблиотека ESK 6.1 R05 предназначена для автоматизации проектно-конструкторских работ в среде КОМПАС-3D V13 SP1. Она может использоваться конструкторами-электриками при…
19. КОМПАС-3D: Приложения для строительстваПроект, выполненный при помощи Библиотеки: АС/АР. Проектирование производственного корпуса с помощью Библиотеки проектирования металлоконструкций: КМ.
20. Руководство пользователя. Библиотека проектирования…Библиотека проектирования инженерных систем: ТХ, далее Библиотека: ТХ, предназначена для получения чертежей планов и разрезов систем, принципиальных и аксонометрических схем…

Преимущества использования системы

• Повышается скорость создания и оформления документов проекта — система обладает функциями автоматического формирования большей части документов в проекте.

• Исключение рутинных операций — каждая комплектующая единица проекта вводится только один раз, и при формировании различных документов дальнейшее использование ее данных происходит автоматически.

• Повышение качества выпускаемых предприятием изделий — система обладает рядом элементарных контрольных функций, отсутствующих при ручном проектировании.

• Рост качества оформления документов — все графические обозначения электроаппаратов во всех документах проекта приведены к единому представлению, элементы оформления чертежей полностью соответствуют требованиям ЕСКД.

• Единое информационное пространство предприятия — наличие комплекса CAD/CAM/CAE/PDM-систем компании АСКОН позволяет всем подразделениям предприятия, как конструкторским, так и технологическим, работать в едином информационном пространстве.

Все эти преимущества повышают конкурентоспособность изделий, а соответственно и самого предприятия.

Продолжаем изучать вместе

Сейчас готовится к выходу очередная версия КОМПАС-Электрик. Основной акцент в данной версии сделан на повышение качества системы за счет оптимизации алгоритмов работы ее ядра.

В предыдущей статье («САПР и графика» № 5’2004 «КОМПАС-Электрик — изучаем вместе. Работаем с базами данных») мы рассматривали «сердце» системы — базу данных. Теперь же речь пойдет о Редакторе схем и отчетов, с помощью которого осуществляется выпуск документов проекта электрооборудования, а точнее — о стратегии работы над проектом, вводе исходных данных и построении принципиальной электрической схемы.

Редактор схем и отчетов построен на базе чертежно-графической системы КОМПАС-График. КОМПАС-Электрик расширяет предоставляемый базовый набор инструментов для построения геометрических объектов и разработки текстовых документов в «сторону» электротехники.

Работа в Редакторе схем и отчетов начинается с создания проекта. В терминах КОМПАС-Электрик проект — это комплект документов на изготовление и сопровождение электрооборудования электрифицируемого изделия. Проект представляет собой один файл, который с помощью встроенного в Редактор схем и отчетов Менеджера проектов разворачивается в дерево проекта (рис. 1).

Рис. 1

Изделие, разрабатываемое в КОМПАС-Электрик, состоит из электротехнических аппаратов, устанавливаемых на несущих конструкциях — поверхностях (панели, стены, пульты). Эти поверхности , в свою очередь, устанавливаются в оболочках (ящики, шкафы, камеры), являясь тем самым элементами ее конструкции. Структура изделия представляется в Менеджере проектов в виде дерева на уровне Комплектующие.

Конструктор может начать работу над проектом по-разному: с ввода исходных данных по проекту (выбирая комплектующие) или с разработки документов проекта, причем это может быть любой документ проекта. Мы рекомендуем начинать работу с принципиальной электрической схемы, хотя оба указанных варианта вполне могут пересекаться: в системе отсутствует жестко заданная технологическая последовательность проектирования, что выгодно отличает ее от ряда конкурирующих аналогов.

При вводе исходных данных конструктор определяет количество оболочек и их типы, которые можно выбрать из базы данных или описать вручную. «Внутри» оболочек описываются поверхности и при необходимости им назначаются типы из базы данных или они вводятся вручную. И уже на поверхности непосредственно из базы данных комплектующих добавляются аппараты. При добавлении аппарата ему назначается позиционное обозначение, которое является основным идентификатором в проекте. По ходу работы над проектом конструктор может перемещать аппараты как между поверхностями одной оболочки, так и между разными оболочками изделия.

Рис. 2

Каждому аппарату в изделии может быть назначен сопутствующий элемент, в качестве которого могут выступать конструктивные элементы (кронштейны, стойки и т.п.) или другие электрические аппараты. В последнем случае появляется возможность расширять первоначальный набор функциональных частей основного аппарата (например, за счет присоединения контактной приставки у магнитного пускателя увеличивается набор свободных контактов). Таким образом, сопутствующие элементы — это изделия дополнительного заказа.

При появлении электрического соединения между аппаратами, установленными на разных поверхностях, на трассе этого соединения формируется клемма. Клемма добавляется в клеммник (рис. 2). Наличие клеммника на поверхности определяется в настройках системы. При отсутствии клеммника на поверхности внешние связи автоматически ведутся непосредственно на выводы аппаратов.

После ввода данных оптимальным шагом является начало разработки принципиальной схемы (Э3), поскольку именно она дает полное представление о составе изделия и электрических связях в нем (рис. 3). Для разработки принципиальной схемы в системе предусмотрен ряд функций, которые мы рассмотрим далее.

Рис. 3

Мастера сохранения УГО

Всякое изделие, используемое в электронике или электротехнике, может изображаться на электрических схемах с помощью специальных обозначений. При этом если речь идет о принципиальной электрической схеме (Э3), то изделие может быть «раздроблено» на несколько составных частей, изображаемых в разных частях схемы. Такой метод изображения изделия называется разнесенным. При этом система должна учитывать, что те или иные составные части на самом деле принадлежат одному изделию. В то же время на схемах соединений (Э4), на общих схемах (Э6) изделие должно быть отрисовано в виде единого УГО. Кроме того, при конструировании общего вида (или схемы расположения (Э7)) изделие должно быть отрисовано в реальном виде.

Для внесения в базу данных таких графических изображений используются специальные мастера сохранения УГО, работающие в среде КОМПАС 3D. Всего в системе предусмотрено три мастера сохранения, каждый из которых предназначен для конкретного типа УГО:

1. Мастер сохранения УГО для принципиальных схем.

2. Мастер сохранения УГО для монтажно-коммутационных схем.

3. Мастер сохранения изображений аппаратов.

Каждый мастер сохранения наделяет УГО своим набором свойств, который определяет его поведение в схемах. Так, благодаря мастеру сохранения УГО для принципиальных схем, УГО приобретает следующие свойства:

• наличие, количество и расположение на изображении УГО точек подключения линий механической и электрической связи;

• признак неразрывности потенциального узла, подключенного к противоположным выводам УГО (клемма, разъем);

• назначение текстовых полей, имеющихся в УГО (позиционное обозначение; номер зажима; техническая характеристика; пере­крестная ссылка и т.п.);

• принадлежность текстовых полей номеров зажимов к точкам подключения линий электрической связи;

• определение допустимых углов поворота УГО в схемах;

• каталог расположения УГО в библиотеке.

Такой же набор свойств характерен и для УГО монтажно-коммутационных схем. От предыдущего случая он отличается тем, что здесь УГО помечается как объект, допустимый к использованию в монтажно-коммутационных схемах, чего нет у УГО принципиальных схем.

Мастера сохранения

Мастер сохранения изображений аппаратов наделяет УГО следующими свойствами:

• определяет группы геометрических объектов, относящихся к конкретному проекционному виду аппарата;

• определяет допустимую зону установки аппарата;

• определяет шаблон крепежа для переднего и заднего крепления аппарата;

• назначение текстовых полей, имеющихся в УГО (позиционное обозначение; надпись на поверхности; техническая характеристика и т.п.);

• каталог расположения УГО в библиотеке.

Аппарат в базе данных

Следует отметить, что библиотека УГО является единой для всех пользователей системы, работающих в локальной сети. Это, в свою очередь, определяет единство в представлении одного и того же аппарата в схемах разных проектов.

Сервис при отрисовке линий связи на схемах

Библиотека ESK 5 имеет развитые средства создания линий связи между элементами
электрических схем. При формировании линий связи на них налагаются дополнительные
ограничения, помогающие ускорить и упростить отрисовку.

Если при создании линии связи возникают ошибки, библиотека выдает диагностическое
сообщение и подсвечивает элемент, вызвавший ошибку.

Управление линиями связи осуществляется в соответствующем окне (рис.
3).

Библиотека ESK поддерживает следующие типы линий связи:

• системные линии связи библиотеки ESK;
• системные линии КОМПАС-График;
• линии проводки на планах по ГОСТ 21.614-88;
• линии передач проводных средств системы связи по ГОСТ 21.406-88;
• линии из пользовательской библиотеки стилей линий.

Кроме того, в библиотеке имеется возможность автоматического создания узлов
соединений. При формировании узлов анализируется количество и типы линий в предпоследней
(последней) точке линии связи, и в зависимости от них отрисовывается узел соединения.

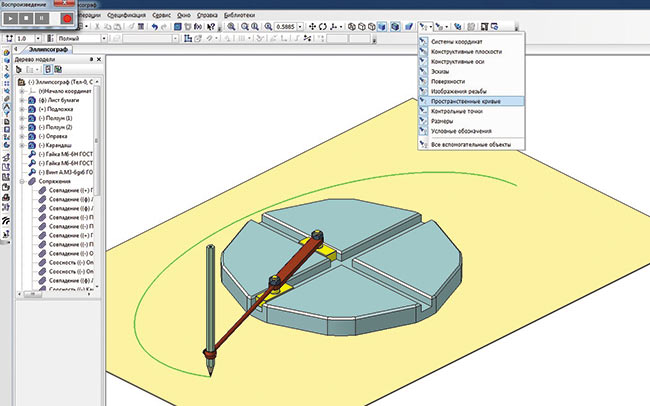

КОМПАС 3D 13 SP1 32-bit [2012, САПР]

Год выпуска: 2012Жанр: САПРРазработчик: АСКОНСайт разработчика: http://ascon.ru/Язык интерфейса: РусскийТип сборки: StandardРазрядность: 32-bitОперационная система: Windows XP, Vista, 7Описание: КОМПАС-3D — система трёхмерного моделирования, ставшая стандартом для тысяч предприятий, благодаря удачному сочетанию простоты освоения и лёгкости работы с мощными функциональными возможностями твердотельного и поверхностного моделирования. Ключевой особенностью продукта является использование собственного, разработанного специалистами АСКОН, математического ядра и параметрических технологий. О …

Постоянное развитие библиотеки ESK 5

В планах разработчиков — дальнейшее наращивание функционала библиотеки элементов
электрических схем. В ближайшей версии ESK 5 пользователю будут предоставлены
следующие возможности:

• преобразование любых обозначений, созданных вручную, в обозначения библиотеки
  в момент отрисовки (преобразованные обозначения в дальнейшем обрабатываются
  функциями «Позиционное обозначение» и «Перечень элементов»);
• настройка каталога пользователя (в него могут быть включены любые обозначения
  из библиотеки ESK);
• создание таблиц разъема любого состава;
• ряд других новшеств.

«САПР и графика» 5’2002

Ведение базы данных элементов

Функция «Каталог элементов» позволяет вводить, просматривать, удалять данные
об элементах в каталоге, а также записывать их данные в атрибуты обозначения
элемента для использования в других функциях библиотеки ESK (при составлении
перечней элементов, спецификаций и т.д.).

В каталог можно внести следующие данные об элементе:

• наименование;
• тип элемента;
• обозначение (чертеж);
• ТУ или ГОСТ;
• код ОКП;
• масса элемента;
• тип корпуса;
• комментарий;
• содержание драгоценных металлов;
• имя файла справки элемента;
• идентификатор обозначения элемента;
• применяемость элемента;
• цена;
• валюта;
• дополнительная информация;
• данные о поставщике;
• параметры выводов (количество выводов элемента не ограничено).
• Каталог элементов представляет собой базу данных; для управления его содержимым
  предназначено специальное окно (рис. 6).

При работе с каталогом пользователю предоставляется ряд сервисных возможностей:

• поиск элементов;
• фильтрация элементов по применяемости;
• ведение каталогов элементов по проектам и схемам;
• предварительный просмотр графических изображений элементов;
• ввод информации о местоположении изображений элементов.
