Tge 24 инструкция руководство пользователя таймера тип tge 24

Настраиваем электронную розетку с таймером

Розетки с электронным таймером бывают недельные и суточные. В отличие от механических разъемов настроить их не так легко. Такие устройства включают в себя систему настройки не только текущего времени, а и дня недели. Также электронные розетки имеют предустановку на сто сорок рабочих циклов.

Настройка таких разъемов электрических сетей с таймеров проводится таким способом:

• включить устройство в сеть для подзарядки аккумулятора;
• на включенной розетке обозначить фактический день недели и время;
• задать период включения и выключения с помощью системы программирования;
• после настройки следует нажать клавишу «Time» чтобы на дисплее обозначилось заданное текущее время;
• подключить розетку к сети и подсоединить к ней прибор.

При установке следует следить, чтобы не произошла накладка указанных программ друг на друга.

Как настроить розетку с таймером clear

Такая розетка имеет десять программ включения и выключения устройства, режимный выбор, дисплей с секундами и шестнадцать возможных комбинаций дней недели. Также в устройстве есть функция перевода времени на летний период и возможность выбора режимов времени – двенадцати часового или двадцати четырех часового. Перед настройкой такой розетки с электронным таймером проводится двенадцатичасовая подзарядка аккумулятора. Для этого необходимо разъем подсоединить к сети.

После этого учащаются ранее установленные программы нажатием на кнопку с обозначением «Master clear». Кнопка производится в действие с помощью острого предмета – булавки, карандаша или пишущей части ручки. Только после этого можно осуществлять программирование электронного изделия.

Программирование состоит из таких этапов:

1. Нажать и не отпускать кнопку «Clock» пока одновременно будет выставляться текущее время и день недели. Минуты устанавливаются клавишей «Min», часы – «Hour», а дни с помощью кнопки «Week».
2. Один раз нажать на клавишу «Timer» и выставить время включения. В это время на экране появится надпись «On1». Далее можно выставлять таймер на выключение розетки. Установка даты проводится теми же клавишами – «Min», «Week» и «Hour». После настройки еще раз нажимается указатель «Timer».
3. С помощью таких действий можно настроить параллельные задачи. Просмотреть весь список действий можно кнопкой «Timer», которую следует несколько секунд удерживать в нажатом виде.
4. По окончании настроек клавишей «Clock» таймер переводится в рабочий строй. В режиме «Manual on» розетка работает в обычном режиме без программирования. «Manual off» – это функция отключения прибора. Выполнять установку таймера можно только в режиме «Auto».

Электронные розетки позволяют настраивать не только текущее время, но и дни недели

Также розетка с таймером clear имеет плавающее выключение. Функция запускается клавишей «RANDOM», и такая же надпись появляется на дисплее что означает активацию программы. В такой позиции все настройки осуществляются с опережением от десяти до тридцати двух минут между восемнадцатью и шести часами. Отменить плавающую функцию можно нажав опять кнопку «RANDOM». При настройке программ такая установка работать не задается.

Для перевода с двадцати четырех часового режима в двенадцати часовой и наоборот нужно нажать два обозначения одновременно – «CLOCK» и «TIMER».

Сразу обозначив клавиши «ON/AUTO/OFF» и «CLOCK» можно перевести часы в летнее время. При этом на экране появится обозначение «S». Чтобы вернуть значение обратно на зимний период следует снова нажать те же самые клавиши одновременно. Запрещается к сети подключать электрические приборы при нагрузке свыше шестнадцать ампер. Не рекомендуется присоединять к розеткам с таймером нагревательные приборы, а особо – оставлять их без присмотра.

ТАЙМЕР-РОЗЕТКА С МЕХАНИЧЕСКИМ УПРАВЛЕНИЕМ TGE

Важно

Не подключайте приборы к таймеру, если ток нагрузки может превысить 16 ампер. Всегда проверяйте, полностью
ли вошла вилка подключаемого устройства в розетку таймера. Если нужно почистить таймер, отключите его от сети
электропитания переменного тока и протрите сухой ветошью.

ЗАПРЕЩАЕТСЯ ПОДВЕРГАТЬ ТАЙМЕР ВОЗДЕЙСТВИЮ ВОДЫ ИЛИ ИНЫХ ЖИДКОСТЕЙ.

Запрещается оставлять без надзора подключенные к таймеру нагреватели, утюги или другие подобные устройства.

Изготовитель не рекомендует подключать нагревательные устройства к таймеру.

Краткое введение

1. Вставьте один конец фитнес-трекера в паз на передней части браслета, как показано на иллюстрации.

1. Таймер имеет всего 8 программ включения / выключения.

2. Установки ручного включения/ выключения (MANUAL ON/ MANUAL OFF) производятся просто.

3. Переключаемый 12/ 24 – часовой режим.

4. Функция летнего времени для регионов, где есть переход на летнее время.

5. Функция случайного выбора для установок с включением в случайно выбранный момент времени в интервале 0 – 32 минуты.

6. Таймер может работать со следующими 16 комбинациями дня или блока дней:

Mo                             (Пнд)
Tu                             (Вт)
We                             (Ср)
Th                             (Чт)
Fr                             (Пт)
Sa                             (Сб)
Su                             (Вс)
Mo, Tu, We, Th, Fr, Sa, Su     (Пнд, Вт, Ср, Чт, Пт, Сб, Вс)
Mo, Tu, We, Th, Fr             (Пнд, Вт, Ср, Чт, Пт)
Sa, Su                         (Сб, Вс)
Mo, Tu, We, Th, Fr, Sa         (Пнд, Вт, Ср, Чт, Пт, Сб)
Mo, We, Fr                     (Пнд, Ср, Пт)
Tu, Th, Sa                     (Чт, Пт, Сб)
Mo, Tu, We                     (Пнд, Вт, Ср)
Th, Fr, Sa                     (Чт, Пт, Сб)
Mo, We, Fr, Sa                 (Пнд, Ср, Пт, Сб)

Подготовительные операции

1. Подсоедините таймер в розетку сетевого электропитания 220 – 240 В и включите питание.

2

ВНИМАНИЕ! Встроенный аккумулятор после 100 часов хранения без подключения к электросети будет
разряжен. Поэтому перед вводом данных устройство необходимо подключить к электросети для зарядки встроенного аккумулятора на 12 часов

Затем нажатием на красную кнопку «MASTER CLEAR» устанавливают прибор в исходное положение. Для нажатия используют, к примеру, наконечник шариковой ручки. Кнопку «MASTER CLEAR» необходимо нажать также тогда, когда таймер не реагирует на нажатие других кнопок при
вводе данных.

3. Теперь в таймер можно ввести нужные установки и использовать.

Установка текущего времени

1. Удерживая кнопку CLOCK (часы) нажимайте кнопку WEEK (неделя), пока на дисплее не установится нужный день
недели. Аналогично, нажатиями кнопки HOUR устанавливается час, а нажатиями кнопки MINUTE – минута текущего времени. При длительном удержании кнопки WEEK или HOUR или MINUTE производится быстрый автоматический перебор значений соответствующего параметра.

2. По установке нужного значения отпустите обе кнопки.

3. При необходимости внести изменения выполните вышеописанные действия.

Установка программ

1. Нажмите и отпустите кнопку TIMER. Теперь можно произвести первую установку включения.

2. Нажмите кнопку WEEK (неделя) для установки дня или группы дней недели. Аналогично установить час и минуты
кнопками HOUR и MINUTE, соответственно.

3. Снова нажмите кнопку TIMER для завершения первой установки для включения и перехода к установке
выключения. Установка выключения производится теми же действиями, что описаны в п. 2.

4. Снова нажмите кнопку TIMER для завершения первой установки для выключения и перехода к 2-й установке
включения. Повторите действия п. 2 и п. 3 для установки 2-го включения и 2-го выключения.

5. После выполнения всех установок нажмите кнопку CLOCK (часы), теперь таймер готов к своей работе.

Пример: установить ежедневное включение в 18:15 и выключение в 22:15.
а) Нажмите кнопку TIMER, и на ЖКИ появится «1_ON».

б) Нажимайте кнопку WEEK, пока на индикаторе не появится «Mo, Tu, We, Th, Fr, Sa, Su».

в) Нажимайте кнопку HOUR, пока на ЖКИ не появится «6:00РМ или 18:00.

г) Нажимайте кнопку MINUTE, пока на ЖКИ не появится «6:15 РМ или 18:15.

д) Снова нажмите кнопку TIMER, и на ЖКИ появится «1_OFF».

е) Повторите действия п. в) и п. г) для установки времени выключения 10:15 или 22:15.

ж) Нажмите кнопку «RES/RCL» для остановки некоторых программ, снова нажмите кнопку «RES/RCL» для
повторного вызова выбранных программ.

Совет: при проверке ваших программ проследите, чтобы их установки не перекрывались, особенно при
использовании блоков дней.

Электронная розетка Feron ТМ25

Волей судьбы в мои руки попала на ремонт ещё одна розетка от производителя Feron:

В данном случае слово ремонт сказано очень громко. Банальный не пропай. Но давайте по порядку.

Сегодняшний пациент имеет причудливую форму, а именно две розетки. С первого взгляда может показаться, о круто, две розетки! На самом деле одна розетка проходная, она находится всегда под напряжением. Вторая же подключена к таймеру.

И так подключаю розетку к электрической сети, выставляю время таймера, чтобы проверить работоспособность. В назначенное время микроконтроллер как бы включает нагрузку, о чем свидетельствует контрольный светодиод. Но на нагрузке напряжение не появляется. Также отсутствует характерный щелчок электромагнитного реле. Сразу становится ясно, где искать неисправность. Скорее всего, это реле, транзистор или цепи управления этим реле. Осталось разобрать устройство и найти неисправность:

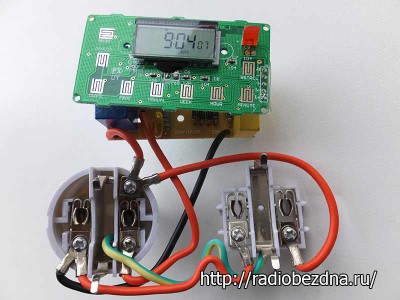

Расписывать подробно содержимое данный розетки я не буду, так как она сильно не отличается от рассмотренной ранее ТМ22. Но имеются некоторые отличия. А именно наличие дополнительной проходной розетки. Также производитель приделал контрольную лампочку, которая сигнализирует о том, что таймер подключил нагрузку. Ещё одно отличие касается электронной начинки. Судя по электромагнитному реле можно определить, что теперь рабочие напряжение схемы 24 вольта, в Feron ТМ22 было 48 Вольт:

А вот и причина неисправности:

Судя по всему, была плохая пайка на заводе, а может быть и в результате механической вибрации из-за включения реле образовалась раковина на ножке, вследствие чего и  нарушился контакт. Вооружаемся паяльником. Используя, какой либо флюс запаиваем контакт реле.

Настройка и программирование

В инструкции по эксплуатации режимы работы отображены в виде следующей таблицы:

Особенности работы прибора и детальная инструкция по его программированию также изложены в руководстве. Поэтому есть смысл только визуально пояснить некоторые действия.

1. Нажать круглую кнопку ниже надписи «СБРОС».

2. В течение около 8 с осуществляется опрос состояния составных частей устройства, на дисплее отображаются все допустимые символы и включается обратный отсчет.

3. Установить 12-часовой или 24-часовой режим работы путем нажатия кнопки «Часы» и удержания ее около 5 с. На дисплее отобразится «AM» или «РМ, то есть половина дня или полный день.

4. Удерживая кнопку «Часы», установить текущую дату и время посредством нажатия кнопок. «Д+», «Ч+» и «М+». После отпускания кнопки «Часы», кнопкой «Д+» выбрать текущий день недели. На дисплее — «МО», «TU», «WE», «ТН», «FR», «SA», «SU».

5. Установить первый цикл включения устройства, предварительно нажав кнопку «Р», установить дату и время, как в предыдущем пункте.

• 6. Для запоминания выставленных значений повторно нажать кнопку «Р».
• 7. Программирование других циклов включения/выключения осуществляется аналогично. Всего имеется 16 циклов программирования.
• 8. Клавишей «РЕЖИМ» выбрать один из 4-х режимов включения или отключения нагрузки.

Функциональные особенности

Все розетки с таймером отличаются по внешнему виду, конструкции и функциональным особенностям. Остановимся на последнем факторе более подробно.

Вид механизма (электрический или механический)

Как отмечалось, такие модели отличаются по конструктивным особенностям, принципу действия и возможностям. При выборе нужно ориентироваться на цели применения.

К примеру, для включения бойлера или полива по времени подойдет механическая розетка, а для организации сложной системы лучше взять электронную версию девайса.

Точность таймера

Вопрос точности больше касается механических моделей, ведь у электронных розеток погрешность минимальна. Снова-таки, при покупке нужно ориентироваться на цели.

Если речь идет о выполнении простых действий, к примеру, включении/отключении обогрева или освещения, большой точности здесь не нужно.

Иное дело, если розетка с таймером взаимодействует с другими системами и нуждается в точечной настройке. С этой позиции более привлекательно немецкое оборудование, но и российские компании выпускают неплохую технику.

Время таймера

Современные розетки позволяют задавать время в широком диапазоне. Максимальный период может составлять 24 часа (суточные) и более. Некоторые устройства работают даже в месячном диапазоне. Такой вариант встречается редко и чаще всего идет в комплексе с умным домом.

Число программируемых линий

В обычных бюджетных девайсах предусмотрена одна линия с возможностью подключения лишь одного оборудования. Модели с более сложной структурой, позволяющие задавать более сложные настройки, стоят дороже.

Нагрузка

Как правило, розетки с таймером рассчитаны на номинальный ток 16 А, но бывают и исключения — девайсы на 10 или 7 Ампер. Здесь нужно ориентироваться на мощность подключаемого электрооборудования.

Если она высокая, может потребоваться розетка на 40 А и более. В последнем случае допускается подключение электроустановки мощностью до 8,8 кВт.

Степень влаго- и пылезащиты

В более дорогих устройствах предусмотрена защита от влаги и пыли

Это важно, если розетка будет устанавливаться на улице. При этом степень защиты должна быть от IP40 и более

Цена

Стоимость розеток с таймером — динамический показатель, который зависит от многих факторов:

• производитель;
• вид таймера (электрический, механический);
• количество функций;
• сборка и т. д.

Ценовой диапазон очень широкий, поэтому нужно смотреть на финансовые возможности и задачи, которые ставятся перед устройством.

Общая инструкция для розетки-таймера : 61925 / TM22 / TMH-E-4 / TM21 / 61925 и аналогичных им моделей:

Общая инструкция для розетки-таймера : 61925 / TM22 / TMH-E-4 / TM21 / 61925 / TM24 и аналогичных им моделей:

Характеристики	Значение
Напряжения питания	230 В
Рабочая частота	50 Гц
Максимальная нагрузка прибора	16 А
Минимальная уставка по времени	1 минута
Температура	от –10 до +40 0 С
Точность	±1 минута в месяц
Резерв батареи	1.2 В > 100 ч

Понять как выполняется типовое подключение датчика движения очень просто – то же самое, как подключить самый обыкновенный выключатель. И в том, и в другом случае элемент либо замыкает, либо же размыкает электрическую цепь, поэтому схема подключения датчика движения ничем не отличается от подключения через выключатель (см фото №1)

Схема подключения датчика движения для освещения, для работы в двух режимах (датчик + выключатель) В случае необходимости постоянной работы светильника при условии полного отсутствия какого-либо перемещения, в состав схемы может быть включен выключатель путем параллельного его подключения к датчику движения. Благодаря этому при включении выключателя лампа освещения будет подключена по другой цепи в обход датчика, тогда как при отключенном выключателе контроль над состоянием освещения целиком и полностью вернется к датчику движения (см фото №2)

Схема подключения нескольких датчиков движения для освещения (несколько датчиков = один светильник) Нередко возникают ситуации, когда специфика помещения делает физически невозможным охват всей площади помещения средствами лишь одного устройства. Так, если ограничиться установкой одним датчиком движения в изогнутом коридоре, он не будет срабатывать тогда, когда человек будет передвигаться за изгибом. В подобных случаях используется такая схема подключения датчика движения, когда несколько устройств подключаются друг к другу параллельно. (см фото №3)

Иначе говоря, фаза с нулем отдельно и без прерываний подается на каждый из датчиков, после чего осуществляется подсоединение всех их выходов к освещению. В результате этого срабатывание любого из датчиков замыкает цепь, подавая рабочее напряжение на контакты светильника

Заметка: При таком подключении важно понимать, что оба (или несколько) датчиков движения должны подключаться от одной и той же фазы, а не от разных фаз, иначе возникнет междуфазное короткое замыкание

Правильная установка датчика движения Кроме того, технические условия и особенности планировки помещения также оказывают непосредственное влияние на подключение. Устанавливать смонтированный датчик нужно таким образом, чтобы он получал как можно больший угол обзора на предполагаемые зоны вторжения, причем последние не должны экранировать элементы интерьера, а также проемы дверей и окон. Датчики движения характеризуются средним значением номинальной мощности на уровне 500-1000 Вт. Это выступает ограничением для их использования в условиях большой нагрузки. При возникновении необходимости в подключении через датчики сразу нескольких мощных ламп лучшим решением станет использование магнитного пускателя (см фото №4)

В завершение – рекомендации относительно установки: • в зону видимости устройства, устанавливаемого на улице, не должны попадать объекты, излучающие свет или тепло

Не устанавливайте датчик вблизи деревьев и кустов, которые наверняка будут препятствовать правильному выявлению движения; • принимайте во внимание и старайтесь сводить к минимуму возможное воздействие электромагнитных излучений, которые могут отразиться на ложных срабатываниях устройства; • устройство следует направлять непосредственно на ту зону, выявление движения в которой должно служить сигналом для включения света;. Сегодня большинство покупателей отдают предпочтение программируемым розеткам, таймер в них инициирует включение и выключение устройства в определенное назначенное время

Это нововведение позволяет существенно понизить траты на электроснабжение и делает комфортным и безопасным эксплуатацию электронных устройств

Сегодня большинство покупателей отдают предпочтение программируемым розеткам, таймер в них инициирует включение и выключение устройства в определенное назначенное время. Это нововведение позволяет существенно понизить траты на электроснабжение и делает комфортным и безопасным эксплуатацию электронных устройств.

Что включает в себя программирование розетки?

Более детально стоит остановиться на методике программирования розетки с таймером:

1. Для начала необходимо задать точное время. Чтобы это осуществить, нажимаем острым предметом на Clock, далее задаем текущий день недели (клавиша Week), часы (Hour) и минуты (Min).
2. Обозначаем время включения – понадобится кнопка Timer. После нажатия на данную кнопку на дисплее высветится надпись On 1. Далее уже настраивается время выключения таймера. Установка времени также осуществляется клавишами Week, Hour и Min.
3. Чтобы посмотреть, успешно ли зафиксировались задачи, необходимо на пару секунд задержать кнопку Timer.
4. Окончив программирование, необходимо вновь нажать на клавишу Clock, тем самым переводя устройство в рабочий режим.

Стоит заметить, что программируемая розетка (инструкция к любой модели поставляется в комплекте) может осуществлять запланированные задачи только в режиме Auto. Если на приборе активирована функция Manual on, то аппарат будет действовать как простая розетка, а функция Manual off и вовсе выключает устройство.

Классификация

Розетки с таймером классифицируют по следующим признакам:

системе управления (механические, электронные):

У механических изделий управление работой осуществляется часовым механизмом. Настройка времени подачи и отключения напряжения осуществляется с помощью кнопок, которые находятся на табло. У таких розеток ограничивается минимальное время, оно составляет 15 мин. За сутки можно задействовать до 96 программ. Необходимое время устанавливается по циферблату, и лишь затем приводится в действие таймер. Еще одна разновидность изделия – с механизмом отложенного выключения. В этом случае задается время, через которое отключится электропитание (при помощи вытягивания кольца).

Электронные розетки-таймеры оснащены дисплеем и набором клавиш. Первый служит для просмотра вводимых данных, вторые – для установки параметров. С помощью таких устройств можно задействовать до 140 программ, что значительно расширяет функциональные возможности. Если учесть, что электронные розетки можно использовать при температуре от минус 10 до плюс 55 0 С, то станет понятно, почему при выборе розетки с таймером необходимо отдать предпочтение цифровым устройствам.

типу настройки (суточные, недельные):

Механические розетки настраиваются только для работы в суточном режиме, электронные могут работать как в суточном, так и недельном режимах. Недельный режим предполагает включение и отключение приборов, устройств и оборудования по дням недели, каждый из этих дней может отличаться временем включения и отключения в работу.

степени защиты (IP20; IP44; IP54; IP65):

Степень защиты розеток ставится производителями на каждом выпускаемом изделии. Это позволяет для каждого помещения, включая влаго,- и пыленасыщенные, подобрать изделие нужной конструкции. Чем выше IР, тем надежнее защита от попадания в корпус пыли и влаги.

Электронная розетка с таймером со степенью защиты IP44

способу установки (накладная, в подрозетник, на DIN-рейку).

Установить розетку-таймер своими руками совсем не сложно. Все зависит от ее конструкции. Они могут устанавливаться с помощью:

1. вилки, предусмотренной в их конструкции, установкой в уже имеющуюся стационарную розетку;
2. подрозетника, как обычная розетка, устанавливаемая закрытым способом;
3. накладным способом, как обычная накладная розетка при проводке, осуществленной открытым способом;
4. DIN-рейки прямо в распределительный щиток.

Механическая розетка-таймер, устанавливаемая на DIN-рейку

Вне зависимости от конструкции, все типы изделий оснащаются аккумулятором питания и резервного сохранения данных. Многие изделия имеют встроенную функцию присутствия. С ее помощью включается свет самопроизвольно в интервале времени с 18-00 вечера до 6-00 утра.
