Делаем своими руками кондуктор для сверления отверстий

Виды кондукторов для мебели

Кондуктор для косых отверстий незаменим при устройстве скрытых соединений панелей и досок

Для удобства, точной разметки и сверления отверстий в мебельной продукции применяются разнообразные виды устройств.

Накладные – шаблоны накладываются на ДСП и связываются.

Накладные кондукторы накладывают на выбранную заготовку, фиксируют или оставляют без зажима

Поворотные – применяются для образования отверстий в изделиях цилиндрической конфигурации. Приспособление оснащено вертикальной и горизонтальной поворотной осью, дающей возможность устанавливать сверло под разным наклоном.

Такой вид кондукторов имеет несколько осей поворота: вертикальная, горизонтальная, наклонная

Универсальные – шаблоны наделены функциями быстрой перенастройки инструмента

Используются приспособления под конфирмат.

Универсальные кондукторы удобны способностью переналадки, что важно для мелкосерийного производства

Опрокидываемые – используются для выполнения технологического процесса в разных плоскостях.

Опрокидываемые кондукторы нужны при необходимости создать за одну установку несколько отверстий, расположенных в разных плоскостях

Скользящие и закрепляемые – шаблоны, не требующие закрепления. Инструмент прикладывается к месту, где войдет сверло.
Закрепляемые – удобный инструмент, но ограничивающий свободные действия мебельщика.

Все виды инструментов производятся разной длины и диаметра, с разным шагом отверстий.

Существенным достоинством применения проводника шаблона для мебельных изделий является то, что отверстия получаются соосными

Для изготовления мебельных кондукторов под конфирмат применяется нержавеющая сталь, отличающаяся техническими характеристиками:

• устойчивостью к разным условиям;
• долговечностью;
• экологической безопасностью;
• устойчивостью к высокой температуре.

Универсальный сверлильный кондуктор, позволяющий без усилий и особых знаний заниматься изготовлением любой мебели своими руками

Мебельный кондуктор под конфирмат конструируется из дерева и высококачественной нержавеющей стали, что продлевает срок эксплуатации устройства. На рынке мебельной продукции изобилуют изделия из пластика и органического стекла.

Угловой кондуктор для сверления отверстий под углом к плоскости

Для чего используется

При изготовлении и сборке элементов мебельных конструкций специалистам приходится осуществлять множество однотипных действий, связанных как с разметкой мест расположения, так и со сверлением будущих отверстий. Мебельный кондуктор позволяет оптимизировать оба эти процесса.

По своему функциональному назначению мебельные кондукторы могут быть разметочными и сверловочными. Первые, как понятно из их названия, предназначены для упрощения разметки мест расположения будущих отверстий. Сверловочные кондукторы, используемые при производстве мебельных конструкций, исключают применение разметочных устройств.

Сверловочный кондуктор под конфирматы

Мебельный шаблон, предназначенный для предварительной разметки мест будущих отверстий, многие приобретают в заводском исполнении. Однако можно изготовить кондукторное приспособление для сборки мебели своими руками. Проще всего сделать мебельный кондуктор из металлической линейки, к которой строго перпендикулярно прикручивается поперечина. Такой мебельный шаблон является многоцелевым разметочным устройством, простым как в изготовлении, так и в использовании. Отверстия, через которые будет выполняться разметка мест сверления, выполняются в металлической линейке на определенном расстоянии. Так, если отверстия сверлят для минификса, то расстояние между ними будет соответствовать величине 32 мм, а для полкодержателей – 100, 200 или 300 мм.

Изготовить простейший разметочный мебельный шаблон можно, используя в качестве основы обычный столярный угольник, в котором также сверлятся отверстия на требуемом расстоянии. Такое разметочное приспособление, хотя и является более функциональным, менее устойчиво на поверхности обрабатываемой заготовки. Это наиболее значимый его недостаток.

Простейший мебельный шаблон под ручки – это пластина с калиброванными отверстиями, на обратной стороне которой закреплена упорная планка

По похожему принципу, используя подручные материалы, можно изготовить и узкоспециализированные разметочные приспособления (например, кондуктор для мебельных петель или для разметки отверстий, предназначенных для фиксации мебельных ручек или любой другой мебельной фурнитуры).

Конечно, если у вас свое серьезное мебельное производство и объем выполняемых сборочных операций достаточно большой, стоит обратить внимание на профессиональные приспособления для сборки мебели. Однако стоимость таких мебельных кондукторов и шаблонов, особенно если они произведены под известными брендами, довольно высока

Описание

Мебельный кондуктор – это специальный инструмент-шаблон, который часто применяется специалистами на малых и больших предприятиях для разметки точек сверления на изделиях и в отдельных случаях также обеспечивает прямолинейное вхождение сверла в материал. В зависимости от нужд мастера кондукторы могут быть как заводского, так и собственного изготовления. Наиболее часто они имеют вид металлического шаблона с гильзами под отверстие с разметкой расстояния между ними. Главное преимущество применения мебельного кондуктора заключается в том, что специалисты тратят меньше времени на замеры и осуществление разметок для сверления.

С помощью него можно оперативно отметить необходимые точки на заготовках изделия, а потом произвести их качественное соединение с помощью разных методов крепежа. Сфера его применения довольно широка, но наиболее часто он применяется для быстрой врезки типовых мебельных петель. Приспособление может различаться по внешнему виду и разметкам на шаблоне в зависимости от его прямого назначения и условий работы. Например, кондуктор для мебельных петель при производстве дверей будет значительно отличаться по виду от кондуктора, который используется для скрепления массивных мебельных створок.

Как пользоваться?

Как показывает практика, применение современного оборудования и инструмента, включая, конечно же, кондукторы и шаблоны для разметки и сверления, позволит наладить производство мебели в кратчайшие сроки. И это будет по силам даже при наличии минимальных знаний и навыков. Использование описываемых приспособлений избавит от необходимости выполнения сложных расчетов и нанесения разметки, требующих определенной квалификации. Главное, знать, как правильно использовать кондуктор.

Одним из главных преимуществ применения шаблонов является исключение рисков вхождения сверла или фрезы под неправильным углом. Кондуктор обеспечивает не только нужное позиционирование инструмента при вхождении в обрабатываемую деталь, но также его стабилизацию во время сверления. Для этого необходимо по возможности максимально надежно зафиксировать само приспособление.

Как уже было отмечено, залогом качественного выполнения работ с максимальной точностью является правильное позиционирование и жесткое закрепление шаблона на деталях столярной конструкции. Достаточно часто опытные мастера используют в качестве дополнительных фиксаторов струбцины. Сейчас подобные крепежные элементы можно приобрести готовые или же сделать самостоятельно.

Помимо струбцин могут использоваться пружинные упоры, которые более чем эффективно прижимают кондуктор к обрабатываемой поверхности. Это позволяет сделать точную разметку и сразу же просверлить отверстия. В некоторых случаях при отсутствии в комплекте кондуктора зажимов и доступа к перечисленным приспособлениям для фиксации используют обычные саморезы. Также в процессе эксплуатации рассмотренных устройств настоятельно рекомендуется учитывать характеристики материалов, с которыми приходится работать.

В следующем видео рассказывается о мебельном кондукторе.

Особенности конструкции и виды

Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.

Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах. В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками. Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.

Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.

Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.

Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.

Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

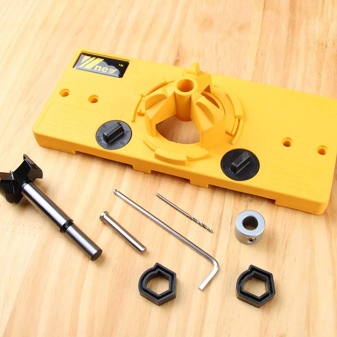

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.

Скользящие и закрепляемые

Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.

Особенности

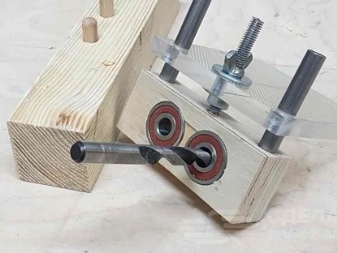

Кондуктор для сверления отверстий под шканты – приспособление, по сути, являющееся шаблоном, необходимым для выравнивания сверла по центру и его прямолинейной работы при создании отверстий в разных материалах.

Отличия и преимущества разных моделей, как правило, обусловлены видом шаблона, но у этих устройств есть и общие положительные стороны:

• приспособление может применяться для перфорации, задуманной под углом и перпендикулярно;
• это гарантированный способ максимально точного сверления по сравнению с обычными замерами и эскизами, так как деталь не допускает отклонений;
• возможность применения для небольшого и глубокого проникновения в толщу материала;
• качественно выполненные кондукторы облегчают сборку, поэтому не нужно использовать более сложные механизмы;
• заметно ускоряются работы со сверлом, так как есть возможность создавать сразу несколько отверстий.

Различные виды шаблонов изготавливаются из разных материалов: акрила, оргстекла, современных разновидностей высокопрочного пластика. Каждая из этих категорий имеет свои плюсы:

• изделия из пластмассы обладают малым удельным весом, поэтому ими легче управлять;
• металлические, в частности, стальные, благодаря высокой плотности и прочности меньше подвержены износу и воздействию механических нагрузок, что делает их более долговечными в эксплуатации.

Особенности применения в мебельной промышленности

Кондукторы и шаблоны нужны при сборке мебели. Благодаря таким вещам вы не допустите распространенной проблемы, возникающей во время сверления — попадания сверла в деталь под неправильным углом. Исправлять такую ошибку придется крайне долго, в некоторых случаях это будет даже невозможно.

А кондуктор для проделывания отверстий позволит не только правильно сориентировать рабочий инструмент, но еще не даст ему сбиться с нужной траектории.

В мебельной промышленности кондукторы и шаблоны используются в следующих случаях:

• на серийном производстве;
• при сборке конструкций, когда в соединяемых частях нужно сделать отверстия под крепежные элементы. В этом случае подойдет кондуктор для сверления отверстий под шканты или конфирмат;
• кондуктор для сверления отверстий под углом используется как в таких случаях, так и во время работы с тонкими плитами, например, с МДФ или ДСП.

Во время применения такого приспособления процесс сборки будет происходить намного проще и быстрее, нужные отверстия вы сможете проделать независимо от того, как далеко они должны располагаться от края детали и того, какую она имеет ширину.

При самостоятельной сборке мебели часто приходится соединять детали встык посредством шкантов. Отверстия под шканты лучше всего проделывать посредством специального кондуктора. Особенность шкантов состоит в том, что несмотря на то, что такие крепежные элементы хоть и устаревшие, но все равно актуальны при производстве мебели.

Сложность в их применении заключается в том, что оси отверстий, которые проделываются в деталях при соединении, должны иметь друг с другом прямой угол. Соответственно, они должны размещаться строго перпендикулярно по отношению друг к другу. Выполнять это без специального устройства сложно. Поэтому если хотите достичь высокого качества исполнения, рекомендуется купить кондуктор для шкантов.

Сфера применения

Следует отметить, что кондуктор для сверления используется практически повсеместно, где есть необходимость регулярно сверлить отверстия. Такими областями могут быть:

• производство мебели. При изготовлении мебели очень часто приходится сверлить отверстия под крепежные материалы, фитинги и фурнитуру. От точности и корректности выполненного отверстия зависит дальнейший вид мебели, ее презентабельность и продаваемость;
• строительство. При проведении строительных и ремонтных работ зачастую приходится сверлить стены, трубные и иные поверхности. Не имея шаблонов, это делать очень сложно, а исправление последующих ошибок заберет кучу времени. Благодаря шаблонам все высверливаемые отверстия будут иметь нужную форму, и находится под нужным наклоном;
• машиностроение. Работать без шаблонов здесь тоже достаточно сложно, так как все заготовки и детали проходят стандартизацию, то есть они  все должны иметь одинаковые размеры, одинаковое положение каких-то частей, в том числе отверстий;
• серийное производство. Штамповое производство также требует унификации некоторых компонентов. Шаблоны упрощают задачи в этом плане. Можно быть уверенным, что все высверливаемые отверстия будут иметь одинаковые размеры и одинаковый наклон, или будут прямо перпендикулярно относительно поверхности;
• домашнее хозяйство. Дома часто приходится что-то ремонтировать, поэтому возникает такая необходимость, как высверлить отверстия в стенах, деталях или каких-то заготовках, где особая точность отверстий является весьма критичной.

В наше время кондукторы выпускаются как универсальные, так и специализированные под конкретные области производства работ. Цена некоторых невелика, поэтому нет необходимости изготавливать такие средства самостоятельно.

Выбор модели для изготовления

Кондукторы промышленного производства бывают узкоспециальными и универсальными. Шаблоны первого вида используются для выполнения определенных операций на типовых деталях. Универсальные устройства подходят для работы с разными материалами и объектами различной конфигурации.

По конструктивным особенностям и функциональным возможностям кондукторы делятся на следующие типы:

• накладные — при использовании их прикладывают к поверхности в нужной области, фиксируя зажимами или придерживая рукой. Применяются для сверления отверстий в плоских деталях;
• поворотные — рабочая часть движется как в вертикальной, так и в горизонтальной плоскостях. Используется при работе с элементами сложной геометрической формы и для создания отверстий, ось которых должна располагаться под углом;
• опрокидываемые — применяются для создания отверстий в перпендикулярных плоскостях.

Кондукторное устройство может быть специально создано под определенный вид крепежа: шканты, конфирматы, винты, уголки. Существуют приспособления для упрощения процесса установки фурнитуры.

По типу фиксации мебельные кондукторы могут быть скользящими или закрепляемыми. Первые свободно передвигают по поверхности при необходимости, вторые жестко фиксируют в нужном месте. Наличие регулировочного механизма поможет совместить устройство с заготовками разного вида.

Для крупных производителей мебели наличие разнообразия дополнительных приспособлений играет решающую роль, так как они существенно сокращают временные затраты. В данном случае не имеет особого значения стоимость инструментов. Совсем другой подход к приобретению нужного оборудования у тех, кто имеет небольшое производство по изготовлению мебели или у самостоятельных мастеров, изготавливающих определенные виды мебели. В этом случае изготовить мебельные шаблоны своими руками оказывается существенно дешевле и практичнее. Выбор нужных вариантов, сложности приспособления определяется не только производственной необходимостью, но также мастерством и опытом производителей мебели.
