Делаем турник 3 в 1 своими руками по чертежам

Виды турников

Для поддержания спортивной формы желательно иметь дома спортивные снаряды. К самым простой из них относится турник. Это одна или несколько перекладин небольшого размера, которые позволяют тренировать мышцы рук, груди, пресса и спины. Надо только найти подходящий комплекс упражнений.

Один из простых вариантов

Для дома (квартиры)

В доме обычно найти место для турника проще. В квартире обычно это сделать посложнее, поэтому многие ищут варианты, которые занимают немного места, легко снимаются и устанавливаются: чтобы можно было хранить, скажем, в шкафу и вешать только на время занятий. Для использования в помещениях есть такие модели:

• Настенные. Есть разных размеров и конструкций — от простой перекладины на уголках, до более сложных конструкций под разные хваты и разные группы мышц. Имеют общий тип крепления: мощные уголки, которые крепятся непосредственно к стене.
• Угловые. Одна из разновидностей настенных. Разница понятна из названия — крепятся к двум смежным стенам, образующим угол.
• В дверном проеме. Требует минимум времени для изготовления, да еще и может быть съемным. Есть в двух вариантах:
  • Устанавливается в дверном проеме. Это обычно просто одна перекладина. Более сложную конструкцию тут все равно не укрепишь.
  • Крепится над дверью. Чуть более сложная конструкция, позволяющая разнообразить занятия.
• Между двух стен в узком коридоре. Это разновидность турника, который устанавливается в дверном проеме. Просто длина у него больше.
• Потолочный. Отличается тип монтажа: крепится конструкция на перекрытие.

Какой тип выбрать — зависит от комплекса упражнений, который вы планируете выполнять. Для обычных подтягиваний достаточно даже обычной палки в дверях. На ней можно регулировать ширину хвата в пределах ширины дверного проема. Для более сложных комплексов потребуется нечто более серьезное.

На улице

Уличный турник, обычно, более сложная конструкция. Минимум — две стойки, вкопанные глубоко в землю, к которым кроме перекладины могут быть приварены еще и брусья и/или перекладина. Еще может быть наклонная скамья. Это минимум для тех, кто серьезно занялся своей формой.

А вообще, можно на наружной стене дома повесить настенный турник — вариант для летних тренировок.

Составление чертежа

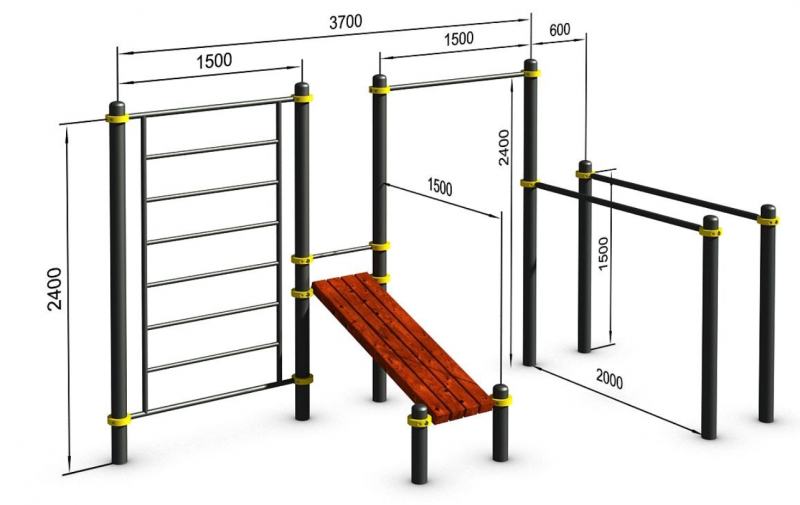

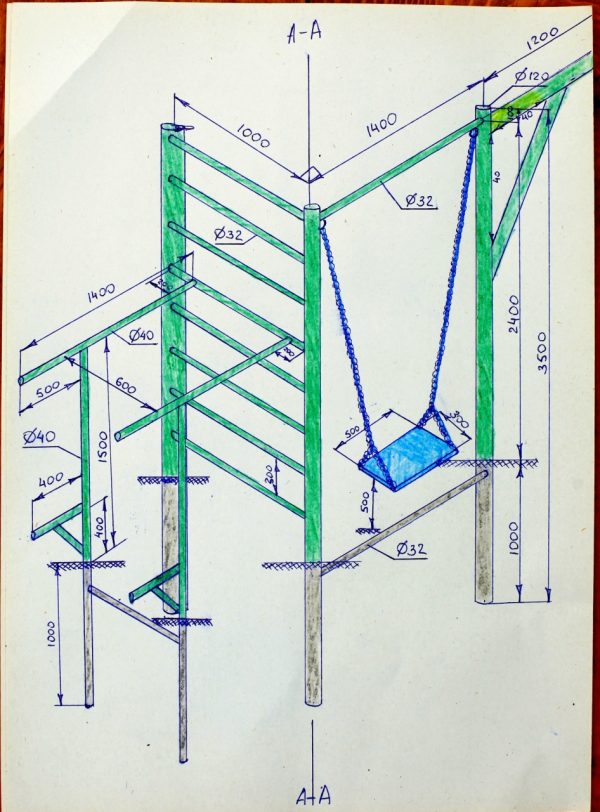

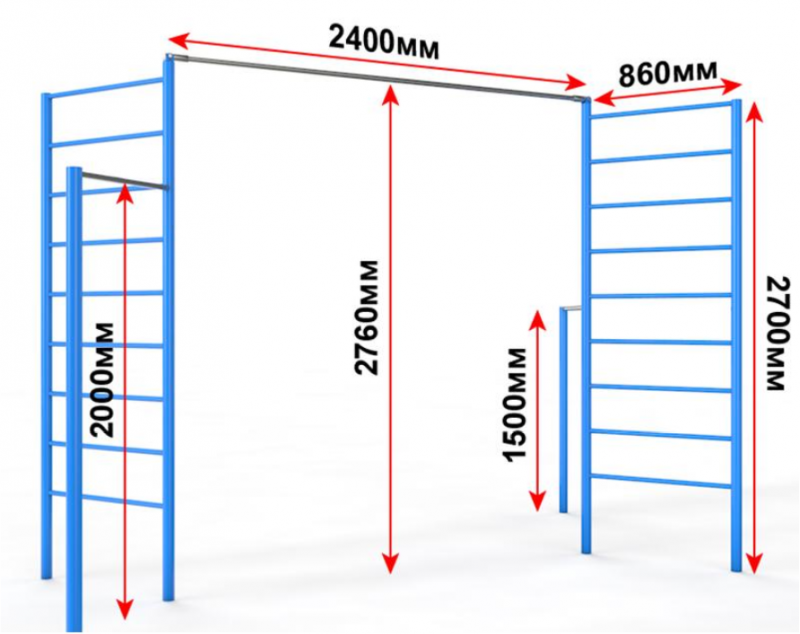

Для создания чертежа уличного турника потребуется вначале определить, в каком именно месте будет расположена конструкция. Следует внимательно оценить участок. По возможности для экономии средств перекладину можно установить даже между деревьями. Исходя из доступной площади, определяются размеры турника и других элементов снаряда. Площадка под снаряды должна быть ровной.

Создавая чертежи своими руками, необходимо учитывать, что часть опорных труб уйдет под землю. Классическая высота готового турника составляет 2–2,2 м. Ширина обычно варьируется от 1,5 до 2 м. Нижняя часть трубы должна уходить в землю примерно на 1 м. Чтобы конструкция не расшатывалась после монтажа, по бокам можно приваривать дополнительные опоры.

Высота конструкции определяется в зависимости от роста занимающегося. Для детей необходимо создавать низкие перекладины до 1 м. Чтобы удобнее забираться на высокий снаряд, на трубе можно смонтировать специальную ножку. Схема турника для подтягивания должна быть готова до момента приобретения материалов. В ней указывается, какое количество труб понадобится для создания подходящей спортивной конструкции, и какая у них должна быть толщина. Например, для изготовления только турника требуется 6 м трубы диаметра 110 мм, а также 2 м трубы диаметра 30 мм.

Если во дворе планируется сделать брусья своими руками, то в чертеже потребуется указать их размеры. Они могут быть соединены с основной стойкой турника или сделаны независимо от него. Во втором случае потребуется создавать 4 опорных стойки. Высота брусьев обычно составляет 1,5 м, расстояние между точками опоры — 60–80 см. На опоры устанавливаются 2 жерди длиной 1–1,5 м.

Шведская стенка тоже создается из металлических труб. Ступеньки формируются из трубы диаметром 30–35 мм. Они привариваются или закрепляются при помощи хомута к несущей конструкции. Ширина между трубами шведской стенки составляет обычно 1 м, стандарт расстояния между ступеньками — 20 см.

Как сделать турник для квартиры своими руками — фотоотчет

Даже для самой сложной настенной модели достаточно 2-2,5 метра профильной трубы и около 1,5 метра круглой. Чтобы сделать турник для дома своими руками, предварительно распечатан листок с выбранной моделью и размерами. Для каркаса использована профилированная металлическая труба 20*30*3 мм, для перекладины и «ручек» — остаток от карниза для штор советских времен. Труба тонкая, но до сих пор выдерживает. Для начала при помощи болгарки профильную трубу распилил на куски нужной длины.

Начало — нарезаем трубы на куски нужной длины, запиливаем угол упоров

На схеме нет угловых упоров, они сделаны «на глаз». Угол — около 50°. Далее дело за малым — сварить. При помощи инверторного сварочного аппарата это не слишком сложно. Тем более что труба имеет толстую стенку: 3 мм варится нормально.

Получились две половины каркаса в виде буквы «Г» — их надо соединить перемычками. Чтобы стойки каркаса были параллельны, используем планки, которые фиксируют детали на одинаковом расстоянии. Заодно из обрезков трубы из нержавейки внизу привариваем ручки, за которые будем держаться при прокачке пресса.

Чтобы расстояние между стойками было одинаковым, используем рейки

Для плотного примыкания круглой трубы и прямоугольной, в стойке болгаркой выпилен полукруг. Пришлось дорабатывать напильником, но прилегание очень хорошее. Осталось обварить.

Оформление примыкания круглой и прямоугольной трубы

Чтобы приварить к круглой трубе рукоятки для узкого хвата, в отрезках трубы тоже формируем выемки. Варить их сложнее — толщина трубы значительно меньше. И вообще, под сварку нержавейки идут другие электроды. Из-за недостатка опыта швы получились некрасивые, но без явного брака.

Дальше надо согнуть трубу по краям. Для этого в трубу вставляем прут меньшего диаметр, берем газовую горелку, разогреваем место сгиба, сгибая понемногу. Согнуть надо на 30°. Для этого на полу мелом нарисовал угол, сгибая сверялся по начерченным линиям.

Добавляем «держалки» для узкого хвата, сгибаем и можно красить

На болгарку надеваем наждачный круг, зачищаем места сварки. Потом, кругом с меньшим зерном снимаем налет со всей конструкции, дополнительно зашлифовывая швы. Готово под покраску. Краска в баллончике, наносилась в три слоя.

Крюки для навешивания турника тоже сделали своими руками

Для крепления на стену, из полосы металла 15*4 мм сделаны крюки. Согнуть было непросто — зажав в щипцах целый кусок, удалось загнуть с двух сторон. Готовые крючки отрезали по нужной длине и просверлили отверстия под дюбели. Использовано сверло диаметром 8 мм, рассверлены на 12 мм под шляпки крепежа. Крюки зачищены и покрашены той же краской.

Перед тем как сделать турник, определитесь с местом где его будете вешать. Не все супруги спокойно примут такое новшество… Самодельный турник 3 в 1 на стене в двух рабочих положениях

Почти все готово. Осталось сделать подушки под плечи. Для основания взяты куски фанеры, на них — тонкий мебельный поролон в два слоя, обтянутый экокожей с отверстиями. Для крепления кожзама использованы скобы и строительный степлер, но можно воспользоваться и мебельными гвоздями, если степлера нет.

Делаем подушки под плечи

По опыту эксплуатации: крюки на стену стоит делать длиннее, под три дюбеля как минимум. И еще: конструкция была доработана — ручки для узкого хвата в том варианте, что на картинке, неудобны, поэтому приварена еще одна перекладина.

Добавлена перекладина

Самодельный домашний турник получился тяжеловатым — 19,8 кг, но в таком виде он более удобен.

В заключение небольшое развлекательное видео-пранк «Дед наказывает турникменов». Будьте здоровы!

https://youtube.com/watch?v=rdm-v54q0iU

Необходимые инструменты

Для турника понадобится профинструмент

Для работы потребуются:

• Дрель;
• Сварочный аппарат;
• Уровень и рулетка;
• Молоток;
• Переноска;
• Два сверла, одно из которых должно иметь диаметр 6 мм, толщина второго зависит от применяемых крепежей. Для дюбельных болтов этот показатель составляет 12 мм, для анкерных – 10 мм;
• Мелкозернистый напильник;
• Ключ гаечный на «13»;
• Пылесос;
• Карандаш;
• Кнопки канцелярские в количестве 5 шт.

Также необходимы будут следующие материалы:

• 2 металлические трубы длиной 37,5 см и диаметром 3 см;
• 2 металлические трубы диаметром 3 см и длиной по 50 см;
• 2 профиля металлических размером 43 см;
• 2 профиля длиной 41 см;
• 2 профиля длиной 37, 5 см;
• Клей ПВА;
• 5 г растительного или машинного масла;
• Лист бумаги формата А1.

Общая информация о турнике

Турник — спортивное сооружение, состоящее из горизонтальной перекладины, прикреплённой к вертикальным стойкам. Перекладина, на которой можно висеть и выполнять различные упражнения, обычно располагается выше роста человека, в противном случае полноценно тренироваться на этом снаряде не получится. Турник можно устанавливать в квартире, на улице. Этот тренажёр — обязательный элемент спортивных комплексов.

Два турника соединены шведской стенкой, что позволяет разнообразить выполняемые упражнения

Виды турников

Турник может иметь как одну, так и несколько перекладин, прикреплённых к стойкам на одинаковой или на разной высоте, что делает его настоящей находкой для простейших тренировок всей семьи. Взрослым и детям будет удобно физически развиваться и совершенствоваться на турнике, построенном с учётом их роста.

Разноуровневый турник позволяет тренироваться всем членам семьи

Многоуровневая конструкция — это не единственная разновидность турника. Спортивное сооружение может оснащаться дополнительно брусьями, гимнастическими кольцами, лестницами, канатом. В этом случае речь идёт о турнике как о составляющей части целого физкультурного комплекса.

Уличный турник не занимает много места. Главное, чтобы это спортивное устройство было правильно и безопасно установлено.

Турник-брусья многофункционален и интересен для мужчин и женщин любого возраста

Отдельно нужно сказать о популярной модели — турник-брусья. Такое сооружение с ручками способно сочетать в себе сразу несколько спортивных снарядов:

• традиционный турник;
• брусья;
• снаряд для тренировки пресса;
• шведскую стенку.

Турник можно купить в специализированных магазинах, а можно соорудить своими руками, значительно сэкономив при этом финансы.

Польза снаряда

Турник сможет стать настоящим помощником для укрепления мышц, причём это касается лиц как мужского, так и женского пола. Поставив такой простой тренажёр на территории загородного участка или во дворе многоквартирного дома, вы тоже сможете реально ощутить пользу, которую приносит это сооружение.

Вот какие задачи поможет решить турник, установленный на улице:

1. Расслабление и вытягивание позвоночного столба. Обычное висение на перекладине в спокойном состоянии поможет избавиться от перенапряжения мышц спины, растянуть позвонки после длительного сидения за рабочим столом или домашним компьютером.
2. Корректировка осанки. Особенно это актуально для детей и подростков, не слишком дружащих с физкультурой и увлечённых компьютером. Упражнения на турнике помогут укрепить мышцы, поддерживающие позвоночник, и за счёт этого улучшить внешний вид.
3. Приобщение к здоровому образу жизни. В любом возрасте полезно выполнять несложный комплекс физических упражнений, благодаря чему можно стать сильным и красивым. А также дети, увлечённые занятиями на турнике, будут «изъяты» из неблагополучных компаний, отучены от праздных шатаний и безделья.
4. Длительное нахождение на свежем воздухе. Приучив себя к тренировкам на турнике, вы будете в любую погоду выходить из дома и, делая спортивные упражнения, дышать полезным озоном (особенно это касается загородных участков).

Для детей турник может стать средством, помогающим избавиться от лишней энергии

Основные упражнения, которые можно делать на домашнем турнике в дверной проём:

Подтягивания различными хватами: широким хватом, узким хватом, средним хватом, средним хватом.

Отжимания: различными хватами: узким, широким, с разворотом кистей вовнутрь.

Упражнения для пресса: подтягивания согнутых ног к груди, упражнение уголок.

Упражнения для тренировки трицепсов — используется как заменитель брусьев.

Вообще домашний турник это универсальный снаряд и позволяет выполнять целый комплекс упражнений (12 штук) если его положить на пол, то превращается в снаряд для тренировки трицепсов и отжимания различными хватами. Больше всего в турнике на дверь мне нравится, что его можно поставить на дверь за 5 секунд сделать комплекс упражнений и также быстро убрать, чтобы ни мешал. Очень удобно, когда длительное время сидишь, работаешь за компьютером, чтобы размять тело, и немного отвлечься — сделать несколько подтягиваний и подъемов согнутых ног для пресса.

Пошаговый алгоритм установки

Сборка турника, который будет располагаться на улице, включает в себя несколько последовательных этапов. Их точное соблюдение является залогом эффективного результата. Первое, что нужно сделать при сборке данного спортивного снаряда – выкопать ямы под вертикальные опорные трубы.

Интересно: Детские качели для дачи из металла

Для металлических стоек достаточная глубина составляет 60 см. Дистанция между ними должна быть не менее 1 м и не более 2 м. На дно каждого углубления необходимо насыпать 10 см песка, после чего утрамбовать данный слой.

Следующий этап – фиксация металлической перекладины к стойкам. Эта работа выполняется с помощью сварки. Во время сварочных работ необходимо выполнить ровный шов, который впоследствии обрабатывается наждачной бумагой. Далее, с помощью грунтовки, которая предохраняет металл от коррозии, обрабатываются нижние части стоек.

Сборка турника своими руками на улице выполняется в соответствии с чертежом и размерами, которые в нем указываются. Вертикальные металлические опоры устанавливаются в углубления и заливаются раствором

Во время заливки очень важно проконтролировать расположение стоек. Выравниваются они с помощью строительного уровня

Для сохранения устойчивости вертикальные опоры подпирают специальными деревянными кольями.

Турник из дерева

После застывания цемента турник готов к использованию. Чаще всего конструкции такого типа дополняются брусьями, которые очень просто организовать с помощью сварочного оборудования.

Сделать уличный турник для занятий спортом и брусья своими руками может любой желающий человек, не обладающий строительными знаниями и умениями. Однако необходимо провести грамотную подготовку и выбрать соответствующий вариант конструкции для сборки, подходящий под конкретные условия.

А какие советы по установке турника на даче знаете вы?

Подготовительные работы

Перед определением места для установки конструкций нужно выбрать подходящий тип турника. Две совмещённые перекладины являются оптимальным вариантом. При этом высота одного из них меньше, чем другого. Место для сооружения не должно быть расположено на открытом пространстве у входной двери в дом. Лучше всего разместить спортивные приспособления у боковой стены здания или в тени деревьев. При этом участок должен быть максимально ровным, что облегчит строительство.

Компактный турник удобен в эксплуатации

Простой турник может стать прекрасным тренажёром для взрослых и детей. Для этого нужно сделать перекладину, высота которой больше роста взрослого человека примерно на 0,6–0,7 м. К перекладине присоединена одна часть брусьев, а другая расположена параллельно ей на расстоянии около 50 см. Дополнительно можно предусмотреть шведскую стенку, но её монтаж очень трудоёмкий. Универсальны простые брусья, на которых могут заниматься и взрослые, и дети. Спаренный турник в виде двух перекладин подходит для выполнения разных упражнений.

Простые перекладины подходят для разных спортивных занятий

При определении размеров турника стоит учитывать следующие особенности:

• ширина горизонтальной перекладины для детей составляет 1 м, а для взрослых — 1,3–1,5 м;
• перекладина для детей должна иметь диаметр 25 мм, а для пользователей старше подросткового возраста — 35 мм;
• диаметр опорных стоек больше, чем перекладин.

Чтобы работа проходила максимально быстро, нужно сделать чертёж сооружения. Это необходимо даже для простых турников, так как на схеме указывают размеры, угол крепления, расположение всех элементов.

Чертёж облегчает сооружение турника

В качестве основы можно взять готовый чертёж понравившейся конструкции и изменить параметры в зависимости от роста пользователей. При этом стоит учитывать удобство эксплуатации сооружения взрослыми и детьми, если приспособление будет универсальным.

Как выбрать материал

Для изготовления спортивного приспособления можно использовать древесину или металлические трубы. Первый вариант отличается низкой стоимостью, но деревянные элементы требуют тщательной обработки и окрашивания. При этом каждую деталь хорошо шлифуют, что позволит избежать заноз в процессе эксплуатации. Для перекладины или брусьев необходимы толстые опорные стойки сечением 100 мм. Верхнюю перекладину для рук делают из округлённого элемента, диаметр которого не менее 40 мм.

Деревянные конструкции более удобны для детей

Металлические конструкции выполняют из круглых или профильных труб, но перекладина для рук всегда должна быть круглой с диаметром 35 мм для взрослых. Для опор нужны профильные трубы сечением 50х50, а толщина стенки должна быть не менее 3 мм. Для турника оптимальны стальные трубы, которые покрывают антикоррозийным составом, а затем окрашивают.

Простой турник легко сделать многофункциональным с помощью подвесных колец или каната

Эффективны комбинированные варианты, в которых опоры выполнены из дерева, а перекладина металлическая. Конструкция отличается невысокой стоимостью, надёжностью и практичностью. Все детали окрашивают краской для металла или древесины, но состав должен быть предназначен для наружных работ.

Количество материала и инструменты

При сооружении турника из металла нужно определить размеры каждой детали, ведь от этого зависит расчёт материалов. Опорные трубы должны быть длиной около 2,7 м, так как они углубляются и бетонируются в грунт примерно на 60 см. Минимальная ширина перекладины составляет 1 м. Таким образом, для работы нужны две опорные трубы и одна перекладина, которые обладают необходимыми характеристиками.

Перечень инструментов и дополнительных материалов включает в себя:

• болгарку и сварочный аппарат;
• электрическую дрель, бур или лопату;
• рулетку, строительный уровень;
• кисти и составы для обработки металла;
• ёмкость для замешивания песка и цемента.

Деревянные или металлические концы опор обязательно обрабатывают битумом. Это необходимо для предотвращения коррозии, сохранения долговечности конструкции. Поэтому для работы нужно подготовить битум, нагрев его в металлической ёмкости до 160 °C.

Требования

В целях безопасности физических занятий разработан набор требований к турникам, равно как и ко всем остальным спортивным конструкциям. К ним относят следующие:

• ширина перекладины должна составлять 1,1 м;
• диаметр ручки – 35 мм (при использовании накладок) и 27 мм (без таковых);
• максимально допустимая нагрузка на тренажер – 250 кг.

В большинстве случаев место под турник выбирают по остаточному принципу: если речь идет об уличной конструкции, то сначала размещают хозпостройки, выделяют участок под клумбы, сад и огород, беседку и элементы декора, а уже потом задумываются о размещении спортивного инвентаря. В условиях дома или квартиры сначала занимаются меблировкой, а затем подбирают свободный участок для занятий.

Категорически запрещено размещать турники на таких участках, как:

• низины – в таком случае на площадке будут застаиваться снег и вода, что затруднит тренировки в осеннее и весеннее время;
• склоны – в целях безопасности и обеспечения прочности установки турники следует крепить исключительно на горизонтальных поверхностях;
• возле водоемов – данная мера особенно актуальна для детей, которые могут упасть в воду при раскачке;
• участки с повышенным уровнем залегания грунтовых вод – снаряд попросту может покоситься после весеннего половодья.

Если площадка обустраивается для малышей, то лучше разместить турник как можно ближе к дому, желательно, чтобы родители из окна могли держать под контролем тренировку своего ребенка

Особое внимание уделите вопросам освещенности: так как турники выполнены из металла, то в жаркие дневные часы материал раскаляется, что делает невозможным выполнение упражнений. Постарайтесь выбрать освещенное, но слегка притененное место

В доме турники располагают так, чтобы при покачивании вперед и назад тело не наталкивалось на опоры – предметы интерьера и двери.

Как правильно собрать и установить?

Как отмечают некоторые покупатели, далеко не всегда инструкция, приложенная к товару, бывает понятной. Очень часто собрать и повесить настенный турник «три в одном» проще по видеороликам, размещенным в интернете. Даже если перед вами модель другого производителя, то после просмотра многое становится понятно в схеме крепления. Мы же обратились к фотоинструкции по монтажу на стену тренажера «Фабрики турников» BORABO. RU.

1. Определите точки крепления петель в положении «брусья-пресс». Удобной считается высота брусьев, когда на подлокотники свободно опираются при вытягивании на носках.
2. Определите точки монтажа петель для положения «турник». Стандартно высоту перекладины определяют по точке максимального вытягивания, плюс 10 сантиметров.
3. С помощью строительного уровня начертите горизонтальную линию для монтажа петель «брусья – пресс».
4. Аналогичную процедуру проведите для позиции «турник».
5. Выровняйте вертикально петли с помощью уровня для строительных работ.
6. Отметьте на стене места крепления.
7. Сверлом с диаметром 12 мм просверлите отверстия.
8. В отверстия вставьте пластиковые дюбели, для надежности подбейте их молотком (у моделей других производителей могут быть другие крепежные изделия).
9. С помощью болтов-саморезов прикрутите петли.
10. Для работы используйте гаечный ключ на 13.
11. Установите снаряд в состояние «турник».
12. Переверните конструкцию для занятий на прокачку пресса.

Чтобы разобраться, как правильно собрать и установить стойку турник-брусья-пресс «3 в 1», воспользуемся инструкцией, предложенной магазином WORKOUT для своей продукции.

Сборку следует начать с основания:

1. надеть резиновые заглушки;
2. крепежными деталями соединить основание с соединительными балками.

Сборка нижних стоек:

1. вставить нижние стойки в отверстия основания;
2. зафиксировать стойки в основании с помощью болтов с гайками и шайбами.

Сборка спинки:

1. выбрать на перекладине высоту крепления спинки;
2. двухлапковыми скобами и саморезами закрепить спинку на перекладине.

Сборка брусьев:

1. средние стойки вставить в нижние;
2. к местам соединения приложить горизонтально 2 перекладины-брусья, 1 перекладину со спинкой, и все это зафиксировать болтами с гайками и шайбами;
3. если внимательно рассмотреть деталь крепления перекладины, то будет понятно, что спинка и брусья могут быть зафиксированы на нижнем уровне или на верхнем.

Сборка верхнего турника:

1. на перекладину с кольцом надеть 4 резиновые ручки таким образом, чтобы они не закрывали ни одно отверстие;
2. на 2 короткие трубки надеть по 1 резиновой ручке;
3. длинную перекладину с кольцом и короткую перекладину положить параллельно друг другу (кольцо смотрит на короткую перекладину), между ними положить перпендикулярно короткие трубки и прикрутить их к перекладинам.

Установка верхнего турника на верхние стойки: к верхним стойкам прикрутить верхний турник винтами, шайбами, гайками.

Установка верхних стоек на средние:

1. вставить верхние стойки в средние;
2. зафиксировать соединение.

Более подробно и наглядно посмотреть, как собирают напольный турник «3 в 1», можно в нашем видео на примере турника «Рекорд».

О том, как собрать напольный турник 3 в 1, смотрите в следующем видео.

Как сделать своими руками турник для дома

Любители создания тренажёров и прочих устройств собственноручно могут прибегнуть к созданию и монтированию турников в домашних условиях. Конечно, это занятие требует определённого уровня навыков, однако, почему бы не испытать свои силы? Результат точно вас обрадует.

Как подготовить чертёж с размерами для изготовления турника своими руками

Конечно же, прежде всего, нужно заняться созданием чертежа, который определяет всю дальнейшую конструкцию и её особенности. Для изготовления чертежей необходимо учитывать, прежде всего, месторасположение и типаж предполагаемого турника. Также берите в расчёт особенности телосложения спортсмена.

Займитесь поиском подходящего чертежа для сбора турника «3 в 1» своими руками

Обратите внимание на материалы, которые будут использоваться при строительстве, и их прочность. Такие материалы, как пищевая нержавейка, являются слишком непрочными

Именно поэтому лучше отдать предпочтение плотным веществам, отделка которых требует навыков сварщика. Прочность конструкции гарантирует безопасность во время подтягиваний и прочих трюков, которые будет выполнять спортсмен.

Как изготовить настенный турник своими руками

Для начала подготовьте следующие материалы:

1. Труба из металла диаметром 3 см и длиной около 75 см.
2. Отрезки металлической трубы длиной 15 см (6 штук).
3. Профиль из металла 30×30 см длиной в 70 см.
4. Трубы длиной 20 см, диаметром в 3 см (2 штуки).
5. Профили из металла 30×30 см длиной в 55 см.
6. Четыре профиля 30×30 см. Два из них длиной в 40 см, ещё два − по 65 см.
7. Лист из металла 14×12 см.
8. Листы 300×70 мм в длину, 5 мм − в толщину.

Ход действий:

1. Определитесь с месторасположением снаряда.
2. После закупки необходимого материала займитесь его нарезкой согласно чертежу.
3. Займитесь сваркой. Ручки для перекладины приваривайте под углом в 20°.
4. Из фанерного листа вырежьте основу для подушек. Далее положите на них кусок поролона, прикройте дерматином и заклейте.
5. На поверхности устройства сделайте отверстия для размещения подушек.
6. Покрасьте конструкцию. Затем разместите в отверстия листы из металла, а сверху положите подушки.

Видео ниже подробнее расскажет, как сделать турник брусья своими руками.
