Делаем компрессор для аэрографа своими руками

Оцениваем финансовую часть для создания компрессора

Сегодня многие потенциальные специалисты задаются вопросом, как сделать компрессор для аэрографа своими руками. Используя старое компрессорное оборудование, можно самому создать все необходимые технические средства. Но проблем в том, что изделие, созданное своими руками, вряд ли сможет работать в профессиональных режимах. Давайте для начала определимся с тем, какие затраты на компрессор окажутся целесообразными. Стоит учитывать несколько различных сфер:

нагнетатель воздуха для домашнего аэрографа и для любительских целей не должен стоить больше 2-3 тысяч рублей;

при самостоятельной сборке инструмента для более профессиональной покраски стоит поставить лимит 5 тысяч рублей;

компрессорная установка для аэрографа на станции имеет потолок в 15-16 тысяч рублей при сборке;

промышленное устройство с большим ресурсом может доходить по стоимости до 30 000 рублей в создании;

комплексная универсальная установка для покраски и нанесения рисунков будет стоить до 100 000 рублей.

Если ваши подсчеты выходят за рамки этого бюджета, самодельный компрессор для аэрографа не будет выгодным решением. Проблема в том, что многие люди покупают все необходимое оборудование и решают, что собрать все самому будет намного выгоднее. Но на деле такая работа своими руками дает самый простой компрессор, который не всегда выполняет все требования и условия хорошего аэрографа. Так что перед сборкой самому стоит просчитать все финансовые расходы.

Собираем аэрограф самостоятельно

• корпус и стержень от шариковой ручки;
• маленькая емкость, плотно закрывающаяся крышкой;
• трубка от больничной капельницы;
• воздушный насос.

Головку стержня удаляем, а сам стержень промываем до полного удаления чернил. Далее переходим к емкости: в ее крышке необходимо сделать отверстие, чтобы подготовленный стержень четко входил в него. Вставляем стержень, не доводя его до дна емкости приблизительно на 5 сантиметров, и фиксируем при помощи термоклея либо эпоксидного клея.

Самодельный аэрограф работающий от автомобильного насоса? Свободный край стержня закрепляем под углом 90 градусов к корпусу ручки: наша задача – обеспечить направление воздуха, который будет выходить из корпуса ручки со стороны узкого отверстия, в сторону конца стержня.

Обратный конец ручки подсоединяется к насосу при помощи трубки от медицинской капельницы. Сборка аэрографа закончена и теперь можно проверить, как он работает. Емкость заполняем краской или раствором, которым предполагается обрабатывать поверхность. В корпус ручки нагнетается воздух, в результате чего на выходе образуется зона с пониженным давлением. За счет такого давления краска двигается вверх по стержню, где ее встречает воздушный поток, происходит распыление.

Размер красящего факела изменяется, если изменять расстояние между стержнем и выходным отверстием ручки. Такой аэрограф нельзя использовать для тонкой работы, но для приобретения общих навыков и ознакомления с принципом работы, а также выполнения каких-то несложных работ, вполне сгодится.

Простейшая конструкция, не для профессионального окрашивания

Насос в работе с аэрографом играет очень важную роль. Необходимо подобрать соответствующий компрессор, если поставлена цель достичь хорошего окрашивания. Кроме того, это устройство выбирается с учетом вида краскопульта и его предназначения.

Для работы с предметами небольшого размера можно взять автокомпрессор, а если объем работ большой, как, к примеру, покраска стен или автомобильного кузова – необходим компрессор высокого давления.

Смонтировать такое устройство легко. При достаточном багаже знаний достаточно качественный компрессор для аэрографии своими руками можно сделать даже в своем гараже. Самодельный компрессор высокого давления дает до 10 атмосфер и способен обеспечить работу любому пневматическому инструменту.

Но емкость выбирается такая, которая может выдержать соответствующее давление – огнетушитель или заваренный фрагмент трубы.

Что нужно, чтобы изготовить компрессор самостоятельно?

Для компрессора, собранного собственными руками, понадобятся:

• Нагнетатель воздуха – собственно компрессор для механического или электрического агрегата или обычный насос для ручного.
• Накопитель воздуха – ресивер, который можно изготовить из обычного автомобильного колеса (если не требуется высокое давление) или прочного металлического баллона, способного выдержать давление до 5-15 атм., например, огнетушителя.
• Фильтры для очистки от пыли, влаги и масел.
• Манометр для измерения давления.
• Предохранительный обратный клапан.
• Штуцера и распределительные устройства для сборки оборудования.
• Шланги, желательно маслостойкие для подачи воздуха к аэрографу.

Как соорудить компрессор для устройства высокого давления?

Понадобится подготовить такие элементы:

Схема устройства самодельного компрессора.

• манометр;
• компрессор;
• защитное реле;
• огнетушитель;
• газовый редуктор;
• клапан для предохранения;
• шланги для соединения;
• топливный фильтр от автомобиля;
• газовые переходники;
• хомуты;
• резьбовой уплотнитель;
• основание;
• элементы для крепежа.

Стоит знать, что холодильные устройства могут быть поршневыми и роторными.

Подобные приспособления в большинстве случаев оснащаются 3 трубами из меди, одна из которых нужна для заливки внутрь масла, а остальные – для входа и выхода воздуха.

Из трубы будет вылетать много капель масла, поэтому настройку лучше выполнять в нежилых помещениях. Вместо масляной трубы в конструкции может присутствовать заливное углубление, которое завернуто болтом.

Если компрессор уже давно не эксплуатируется, то понадобится поменять масло. Чтобы это сделать, надо перекусить данную трубу или отвернуть болт. Когда старое масло будет слито, понадобится залить новое при помощи шприца.

В качестве ресивера может использоваться огнетушитель. Понадобится определиться с методом подсоединения шлангов. Резьба под вентиль не будет совпадать со стандартными переходниками, поэтому понадобится сделать отверстия нужных размеров. Если проделать отверстия нет возможности, можно зафиксировать элементы с помощью сварки.

Установка системы начинается с насосной конструкции. На входную трубу компрессора надо установить топливный фильтр и закрепить его хомутами. Выходная труба соединяется со входом в ресивер. Далее надо навинтить крестовину на переходник огнетушителя, после чего закрепить реле давления.

Через переходник следует закрепить редуктор с манометром. Шланг для соединения надо надеть на штуцер фильтра и зажать хомутом.

На следующем этапе выполняется пробный запуск, регулировка рабочего давления.

Этап первый

Компрессор «ручной» работы хорош тем, что его можно сделать исключительно под свои нужды. К примеру, если делать компрессор для аэрографа старого образца (одинарного действия), то ресивер, в принципе, не нужен. Это сокращает цену на расходы при сборке.

Но современные условия покраски требуют лучшей техники, поэтому в ходу аэрограф двойного действия. Он контролирует поток воздуха, поэтому ресивер необходим.

Непосредственно компрессор

Самый популярный вариант – вытащить его из холодильника. Подобрать техническую сторону нужного компрессора помогут сайты по продаже холодильной техники. Самый важный критерий при покупке такого компрессора – это цена. Характеристики нагнетания воздуха одни и те же почти в любых моделях.

Ресивер

Это должна быть емкость, которая способна работать с газом (или жидкостями) под давлением. Использовать для этих условий пластиковые бочки или канистры не рекомендуется. Первым вариантом для того, чтобы сделать хороший ресивер, будет огнетушитель. Также может использоваться гидроаккумулятор, кислородный баллон или баллон от пропана. Когда основные детали подобраны, остается собрать их вместе.

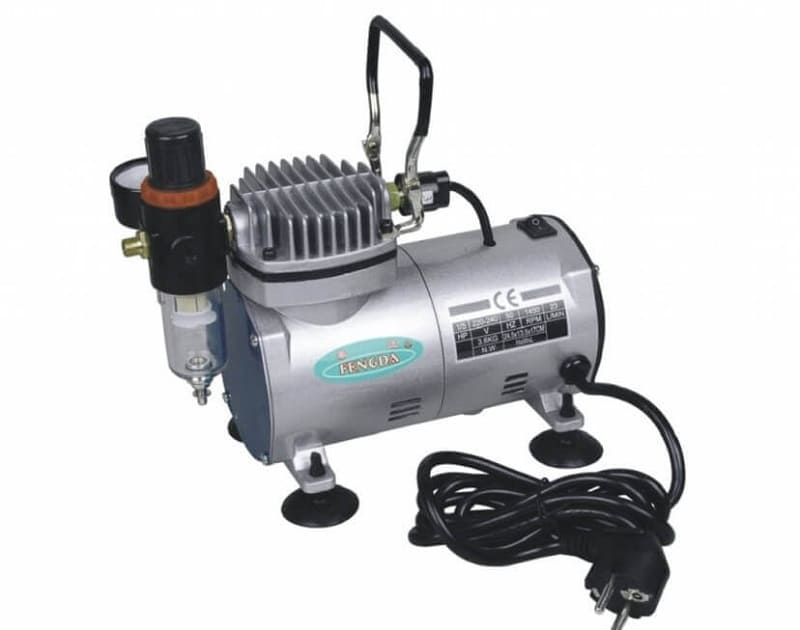

Основные полупрофессиональные воздухонагнетатели для аэрографии

Применяемые в автомастерских объемные компрессоры низкого давления (согласно классификации, выдающие от 1,5 до 12 атмосфер) в основном встречаются двух типов – поршневые и винтовые. И не все они идут с ресивером в комплекте.

Случается так, что производители компрессоров выпускают продукцию без ресиверов, которая по своим характеристикам может и подойдет для использования пневмозубила или отрезной машинки, но только не для аэрографа. На выходе таких компрессоров присутствуют пульсации потока воздуха, которые приведут к неравномерному окрашиванию детали.

Рассмотрим преимущества и недостатки нагнетателей с поршневой и винтовой системами исполнения.

Достоинства поршневого нагнетателя:

• относительно низкая стоимость – он дешевле винтового компрессора аналогичной мощности в 5-10 раз;
• низкая вероятность заклинивания при попадании внутрь системы твердых частиц (высокая пылеустойчивость);
• менее подвержен нагреву и выделению тепловой энергии;
• техобслуживание и расходные материалы на порядок дешевле, чем у винтового компрессора;
• идеально подходит для условий эксплуатации, когда потребность в нем возникает периодически. Безболезненно переносит частые включения и отключения.

Преимущества винтового компрессора:

• на порядок превосходит поршневую конструкцию по надежности, долговечности, габаритам, весу и показателям моторесурса;
• низкий уровень шума;
• вибрация двигателя при работе незначительная;
• обладает высокой производительностью и поддерживает много потребителей одновременно
• КПД у винтовых нагнетателей выше, чем у поршневых на 25%;
• при эксплуатации не требует особых затрат на техническое обслуживание;
• допускается дистанционное включение/отключение по многим каналам связи.

Из чего можно сделать компрессор для целей аэрографии?

Правильная покраска невозможна, если ваше устройство не будет создавать постоянное давление. Для продукции с резервуаром для закачки воздуха потребуется несколько важных датчиков. Если датчики давления не будут работать качественно, вся работа своими руками будет бесполезной. Для покраски с помощью аэрографа следует использовать такую технологию сборки компрессорного устройства:

сам нагнетатель воздуха можно стащить со старого холодильника, который уже не нужен в хозяйстве;

также придется организовать ресивер (бак для давления воздуха), это может быть мембранный бак насосной станции;

на бак важно установить манометр и реле давления для автоматического отключения подкачки воздуха;

вам придется самому подобрать комплект переходников и штуцеров для соединения, так как набор будет индивидуальным;

потребуются также шланги с устойчивостью к давлению и к агрессивной среде, такой как краска и растворители;

последним этапом будет подключение и проверка всей проведенной работы, подключение аэрографа.

После этого возможна качественная покраска деталей автомобиля своими руками. Давление на выходе может быть и небольшим, для аэрографии вам потребуется максимум 2.5 атмосферы, так что все вышеперечисленное оборудование отлично подойдет. Можно использовать и другие типы устройств, которые есть у вас в наличии. Такой компрессор для аэрографа своими руками будет служить и работать достаточно долго и без лишних поломок.

Типы компрессоров

В продаже встречается просто огромное количество самых различных вариантов исполнения компрессоров, все они характеризуются своими определенными особенностями. Чаще всего устанавливаются:

1. Мембранные.
2. Поршневые.
3. Винтовые.

Каждый тип оборудования характеризуется своими определенными достоинствами и недостатками, которые должны учитываться

Мембранные компрессоры

При выборе наиболее подходящего компрессора уделяется внимание области применения аэрографу. Довольно большое распространение получили мембранные варианты исполнения

Это можно связать со следующими их преимуществами:

1. Относительно невысокая цена.
2. На момент эксплуатации мембрана колеблется, за счет чего обеспечивается перекачивание воздуха.
3. Подобный вариант исполнения подходит для проведения небольших объемов работ, к примеру, в домашней мастерской.
4. Давление в магистрали при применении подобного оборудования не превышает 3 бар. Этот момент определяет то, что компрессор применяется лишь для подключения всего одного аэрографа.
5. Стабильной работы в рассматриваемом случае ждать не стоит, так как воздух подается небольшими рывками.

Как ранее было отмечено, распространение мембранных вариантов исполнения можно связать прежде всего с небольшой стоимостью конструкции.

Поршневые компрессоры

Устройства поршневого типа характеризуются большей производительностью. За счет движения подвижного элемента в поршневой камере создается требуемое давление. К особенностям можно отнести следующие моменты:

1. Подобные аппараты характеризуются небольшими размерами.
2. Мощности устройства достаточно для подключения сразу нескольких аэрографов.
3. Устройство просто в управлении.

Для снижения степени износа подвижного элемента зачастую подается смазывающее вещество, однако оно часто становится причиной снижения качества получаемой поверхности.

Винтовые компрессоры

Большей производительностью характеризуются устройства винтового типа. Среди их особенностей отметим следующие моменты:

1. Конструкция позволяет получить высокое давление, за счет чего проводится одновременное подключение сразу нескольких аэрографов.
2. Из-за высокой сложности механизма существенно повышается его стоимость.

Подобные варианты исполнения чаще других встречаются в крупных мастерских. Из-за высокой стоимости они редко устанавливаются в домашних мастерских.

Давление, создаваемое устройством

Обычно производители указывают в документации несколько параметров, характеризующих выдаваемый поток сжатого газа. В частности, это рабочее и пиковое (максимальное) давление, выраженное в кг/см², атмосферах или барах.

За величину рабочего принимается значение, при котором компрессорная установка выдает максимальный КПД. При данном уровне избыточного давления устройство может работать продолжительное время, без каких-либо негативных последствий для функциональных узлов. Максимальное – это наивысшее сжатие воздуха, допустимое для компрессора.

Изготовители редко указывают временной интервал, при котором нагнетатель может работать с предельной нагрузкой. Поэтому ничего удивительного, что заявленное максимальное давление у дешевых и дорогих компрессоров может совпадать. Только бюджетные модели могут выдавать такую мощность в течение нескольких секунд. В то время как дорогостоящие аппараты выдерживают режим максимальной нагрузки на протяжении нескольких часов.

Этап третий: сборка в два этапа

Основная проблема при первой части сборки – это узел, который соединяет ресивер. В случае с огнетушителем вентиль вообще не подходит для этой конструкции. Поэтому его нужно спилить и приварить подходящий фитинговый проводник.

Для менее осторожной, но более быстрой сборки можно сделать следующее:

Убрать управляющий элемент.
Оставить только внутреннюю механику.
К оставшимся выходам подобрать переходники с внутренней резьбой. Прижать при помощи разводного ключа. До «отказа» завинчивать не нужно, так как зачастую происходит нестыковка с переходниками.

Достаточно сделать надежный захват и смазать все поксиполом или холодной сваркой.

Второй этап сборки нужен для удобства и презентабельности изделия. Устройство не маленькое (детали холодильника, ресивер, множественные колени и переходники), и таскать его в руках не всегда продуктивно.

Поэтому используются дубовая доска или ДСП в качестве подставки. К ней монтируется с помощью саморезов машина, а на другой стороне нужно установить мебельные колеса для удобства и мобильности. Или же можно соорудить что-то типа тумбы, чтобы хранить в ней все, что нужно для покраски (непосредственно краску, насадки и т.д.). Туда же можно загрузить и запасные детали (переходники, гайки, ключи).

Что такое аэрография

Современное направление живописи, где в качестве инструмента кроме краски используется сжатый воздух. С помощью нехитрого приспособления, которое впервые смастерил в 1879 году ювелир из Айовы, краска распыляется тонкой струей на поверхность. В качестве пульверизатора на первых аэрографах использовался ручной компрессор, позже его заменили на более компактное устройство. Изменялась и система подачи краски, и модификация рукоятки.

Сегодня с помощью стержня шариковой ручки, бытового компрессора или баллона нетрудно сделать удобный аэрограф для домашнего использования. Самодельные инструменты не смогут конкурировать с заводскими устройствами по точности нанесения мелкого рисунка. Но для декора средних и больших площадей, знакомства с принципами работы начинающему художнику этого инструмента вполне хватит.

Плюсы и минусы самодельного прибора

Как и любое техническое изделие, самодельный компрессор для аэрографа обладает рядом как положительных, так и не очень приятных сторон. Если смотреть глобально, то главное преимущество «ручного» компрессора – эстетическое. Работать с машиной личной сборки всегда приятно. Ощущение, что этот компрессор сделали именно вы, очень настраивает на работу.

Кроме того, в большинстве случаев (когда за основу взят холодильный компрессор, огнетушитель или электронасос автомобиля) отмечается низкий уровень шума при работе, тогда как купленный может весьма громко шуметь.

Что касается цены, дешевизна самодельного компрессора – весьма натянутый миф. Все зависит от выбранных компонентов, поэтому цена такого изделия очень часто немногим дешевле, чем покупка заводского.

Этап второй: работа с узлами

При сборке выбранных компрессора и ресивера нужно надежно соединять все переходы и узлы для качественной покраски в будущем и следовать четким правилам:

Первый узел обеспечивает крепеж к ресиверу.
Второй номер по порядку, но не степени важности, – реле давления. Оно нужно, чтобы вовремя отключить машину тогда, когда в ресивере давление достигнет пиковой точки, и в случае нормализации – включить. Без реле можно обойтись, если вы хотите очень быстро сломать сделанное вами изделие. Популярный и надежный вариант – РДМ-5. Это реле, которое используется в системах водопроводов. Реле также можно добыть из холодильника, который послужил донором компрессора.
Третий узел – манометр, который будет указывать на давление в ресивере.
Нужен еще манометр, который поможет отследить давление, возникающее при подготовке воздуха. Для этого нужен редуктор, к которому и будет крепиться манометр.
Нужно запастись фильтром. Компрессоры домашней сборки имеют неприятное свойство слегка «плеваться», поэтому нужно либо сделать колено отвода, либо установить фильтры.

Не забудьте про переходники. Для повышения герметичности можно сделать замазывание стыков поксиполом.

Электрический компрессор своими руками.

Собираем компрессор для аэрографии

Можно изготовить и более производительный компрессор своими руками для покраски. Отличным вариантом для него станет рабочий мотор-компрессор от старого отечественного холодильника. Он выгодно отличается от современных и зарубежных моделей более высоким уровнем производительности и неприхотливостью в обслуживании.

Такой компрессор с питанием от электросети позволяет получить достаточно высокое давление, поэтому требует установки полноценного ресивера. Если нет желания или средств приобрести его, под эти нужды подойдет баллон от старого автомобильного или бытового огнетушителя.

Выбираем ресивер для аэрографии

Своими руками можно изготовить и платформу для крепления оборудования. Лучший вариант – рама, сваренная из стальных деталей, но вполне подойдет и простая плита из толстой фанеры.

Кроме того потребуется приобрести манометр и редуктор со штуцером для подключения манометра, обратным клапаном и двумя воздушными патрубками.

Чтобы изготовить такой компрессор нужно:

Снять агрегат со старого холодильника. Демонтаж производится вместе с реле, которое будет выполнять функции защиты и включения/выключения устройства

Медные патрубки необходимо срезать, соблюдая осторожность, чтобы стружка не попала внутрь.
Через заливную трубку слить масло с компрессора, замерить его объем. Тем же путем залить новую смазку, синтетическую или полусинтетическую

Заливную трубку заглушить (запаять или ввернуть винт с герметизирующей лентой).
Из огнетушителя выкрутить запорно-пусковое устройство и на его место установить редуктор.
Закрепить мотор-компрессор на раме или плите шпильками или винтами с гайками. Зафиксировать с помощью хомутов баллон ресивера.
Соединить выпускной патрубок компрессора с одним патрубком ресивера, ко второму шлангом подключить аэрограф. Установить манометр.
Подключить компрессор через реле к электрической сети, соблюдая схему, приведенную в паспорте реле.

По такому же принципу можно собрать и более мощные устройства, использовав для этого другие детали. Примером может служить компрессор на основе агрегатов автомобиля ЗИЛ с автоматической подкачкой шин.

Таким образом компрессор своими руками для покраски и аэрографии может стать хорошим подспорьем для мастера-любителя. Однако, для тех, кто занимается этим профессионально, лучшим выбором станут промышленные образцы.

Как сделать аэрограф своими руками

Сборка аэрографа несложное, но кропотливое занятие. Необходимо предварительно изучить проверенные схемы и методики, а затем приступать к работе. Рассмотрим, как собрать аэрограф.

Для этого следует выполнить ряд операций:

• раскрутить корпус ручки и извлечь стержень;
• затем нужно аккуратно очистить его от пасты;
• прополоскать трубку спиртосодержащим составом;
• промыть под сильным потоком теплой воды;
• просушить до абсолютной прозрачности;
• прогреть хвостовую часть шприца зажигалкой;
• расширить хвостовик шилом до диаметра стержня;
• далее необходимо сделать разметку в пробке;
• выполнить в пробке выемку до половины высоты;
• затем вырезать сегмент встречным резом.

После завершения указанных операций необходимо выполнить отверстие для стержня от ручки, и перпендикулярно к нему сделать еще один канал.

Дальнейший порядок действий:

• округлите хвостовик стержня наждачкой;
• совместите его с выемкой;
• установите в боковое отверстие корпус шариковой ручки.

Несложно самому собрать аэрограф

На этом изготовление главного узла аэрографа закончено. Остается выполнить небольшое отверстие для стержня в крышке банки и отрегулировать его длину так, чтобы нижний участок не касался дна емкости. Необходимо зафиксировать положение трубок силиконовым герметиком или клеем, чтобы избежать потерь давления.

Подводим итоги

Если вы хотите качественное устройство для нагнетания воздуха, придется потрудиться и достать хорошие запчасти для такого модуля

Компрессор вполне можно создать своими руками, но важно при этом учитывать требования аэрографии. Нередко с помощью простых деталей вы сможете добиться высокого качества и отличных технических аспектов работы оборудования

Важно собрать хороший комплект запчастей, чтобы полностью избавиться от неприятностей, связанных с плохим качеством работы и недостаточной производительностью устройства.

Если вы решили собрать оборудование своими руками, вам также потребуется ряд новых и надежных материалов. Это шланги, датчики, фитинги и реле, которые не стоит покупать подержанными. Еще важным аспектом работы с таким устройством будет профессионализм сборки. Проблема в том, что работа будет производиться под высоким давлением. Если в процессе покраски авто шланг вырвет из посадочного места, неприятностей может быть немало

Так что лучше обратить внимание на качество каждого покупаемого элемента. В этом случае лучше не гнаться за малой стоимостью и другими подобными выгодами

Вывод

Аэрограф для покрасочных работ можно купить или изготовить самостоятельно. Выбор подхода будет зависеть от целей, возможностей и способностей конкретного человека.

Сделать красивый рисунок с тонкими линиями на капоте или крыле авто, расписать мелкие изделия или создать бодиарт с самодельным аппаратом едва ли удастся. Для таких целей лучше выбрать бюджетную модель готового прибора.

Для раскрашивания игрушек, моделей, небольшой техники и деталей без изящных элементов вполне подойдет самодельный аэрограф на шинном насосе. Холодильные компрессоры позволят получить более мощные агрегаты. Но даже с кустарным аэрографом высокого давления не стоит сразу браться за покраску автомобиля. Первый эксперимент может выйти неудачным. Лучше набраться навыков на примере старых машин или другой крупногабаритной техники.

В заключении еще один вариант, из автомобильного компрессора

В целом, аэрограф ручной работы с самодельным компрессором – не плохой вариант для людей с уверенной рукой и технической смекалкой. Он вполне подойдет для бытовых целей и чтобы удовлетворить желание попробовать деятельность аэрографа.
