Компрессор из холодильника своими руками

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.

Кроме этого потребуются:

• манометр (как для насоса, водонагревателя);
• фильтр для дизеля;
• фильтр для бензинового мотора;
• реле давления;
• тумблер электрический;
• регулятор давления (редуктор) с манометром;
• армированный шланг;
• водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
• материалы для создания рамы — металлической или деревянной + мебельные колёсики;
• предохранительный клапан (для сброса избыточного давления);
• пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.

1. Подготовка мотора-компрессора

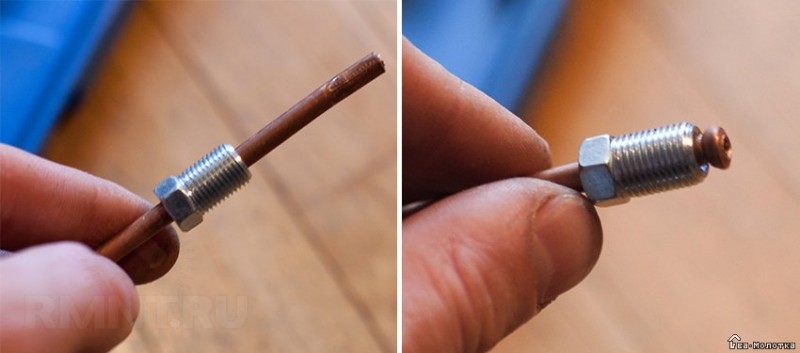

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.

2. Подготовка ресивера

С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.

3. Сборка схемы

На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой

Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать

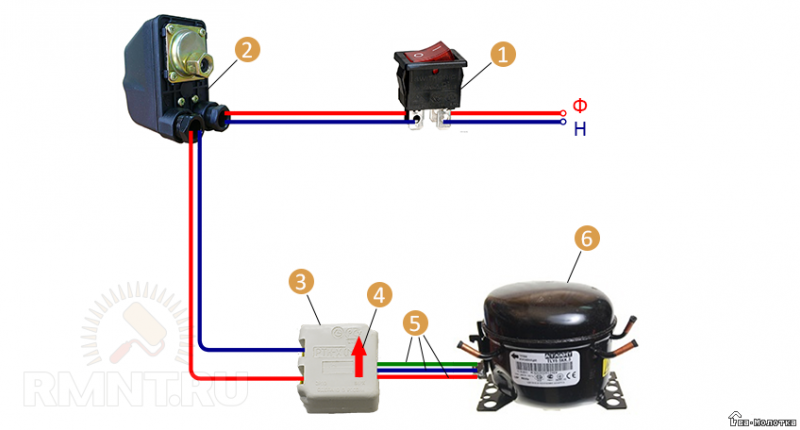

1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

Конечный результат при должном старании хорошо работает и выглядит эстетично.

Компрессор повышенной мощности

Если предыдущий вариант компрессора для вас недостаточно мощный, то есть аппараты с более высоким давлением и большой производительностью. В качестве компрессора здесь используют двигатель внутреннего сгорания, коленвал которого начинает работать не от сгорания топлива, а от обратного процесса. При этом поршневая группа аппарата обладает большим запасом прочности. В качестве привода используют электромотор с мощностью от 3 кВт, который можно приобрести за небольшую стоимость. Либо применить рабочий мотор, удалив систему зажигания и впуска, выхлоп, стартерную группу и коробку передач.

• Выпускные клапаны должны быть герметичными, а впускные — иметь пружины немного слабее, чтобы воздух в поршни проходил свободно.
• В свечные колодцы вставляются штуцеры с шариковыми клапанами. Через них увеличивается давление.
• Сжатый воздух в ресивер подается через общий трубопровод с помощью соединенных в рампу четырех патрубков.

Этот аппарат способен создать давление силой в 10 атмосфер. Очень шумный.

Регулируем давление

Итак, после сборки конструкции, вполне закономерно проведение ее проверки. Для этого нужно подсоединить краскопульт, или как вариант пневмопистолет. Затем, не включая тумблер, производим подключение вилки в сеть.

компрессор собранный из пылесоса

Регулировочное реле устанавливаем на минимальном давлении, и совершаем подачу питания на нагнетатель. Не забываем за манометр, который позволяет контролировать давление в резервуаре. После того как нам удалось удостовериться, что реле отключает двигатель, нужно проверить герметичность соединений.

Здесь может помочь классический мыльный раствор. Если система прошла проверку на герметичность, можно стравить остатки воздуха из камеры резервуара

Нужно обратить внимание, что в случае падения давления ниже установленных лимитов, реле должно запустить компрессор. В случае исправности всех систем, возможно, приступить к окраске любой детали

Подобное экспериментирование даст нам возможность определить атмосферную величину, чтобы окраска любого изделия происходила равномерным слоем

К тому же очень важно, чтобы весь этот процесс происходил при минимальном количестве срабатывания нагнетателя

Таким образом, можно подбить итоги. Изготовление автомобильного компрессора, подъемное занятие для каждого автолюбителя.

Конечно, сложно спорить с тем, что вторая версия сложнее и займет больше времени на изготовление, но, благодаря системе автоматического контроля давления, а также наличию пуска нагнетателя работа с таким оборудованием, станет одним сплошным удовольствием.

К тому же, вам не нужно будет больше контролировать камеру ресивера. Подобная станция позволит красить автомобиль, забор в селе или гаражные ворота.

Для продолжительной работы созданного компрессора, необходимо будет проведение периодических регламентных работ. Чтобы произвести слив масла можно воспользоваться шприцем. В этом случае откручиваем заливное отверстие, надеваем на трубку шланг и производим откачивание отработки. Также и свежее масло можно закачивать с помощью шприца. Фильтры меняются по мере необходимости, в т. ч. в случае снижения скорости по наполнению камеры резервуара.

Как сделать компрессор из старого холодильника

Процесс изготовления воздушного компрессора из холодильника своими руками крайне прост. Для этого потребуется:

• ресивер;
• фильтр и влагомаслоотделитель;
• редуктор с манометром;
• сам компрессор от холодильника, который демонтируется вместе с реле;
• предохранительный (аварийный клапан).

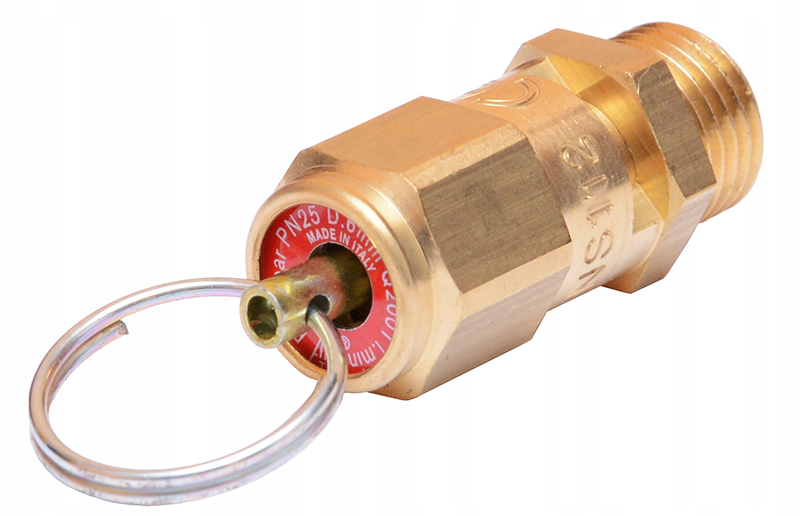

Вот так выглядит аварийный (предохранительный) клапан, который необходимо устанавливатьФОТО: aredi.ru

Схема устройства воздушного компрессора

Для большего понимания того, как собирается подобное устройства, можно взглянуть на схематический рисунок ниже. Однако автором данного рисунка была допущена одна из основных ошибок новичка. Именно для того, чтобы её показать, редакция Homius и привела в пример данное изображение.

Схематический рисунок самодельного компрессораФОТО: tehnika.expert

Как можно увидеть, автор предлагает установить фильтр между ресивером и компрессором, чего делать не рекомендуется. Дело в том, что при повышении давления пластиковый корпус может попросту разорвать. В этом месте должен располагаться масловлагоотделитель. Сам же фильтр монтируется на трубку компрессора, через которую всасывается воздух.

Вот такой фильтр воздуха на входе будет в самый разФОТО: drive2.ru

Также на схеме не указан аварийный клапан, который должен сбрасывать избыточное давление. Его лучше всего установить на самом ресивере.

На автомобильных ресиверах предохранительные клапаны уже установленыФОТО: drive2.ru

Что потребуется для изготовления компрессора своими руками и где все это можно купить?

Компрессор от холодильника. Можно свинтить со своего старого, можно купить в ремонтной мастерской, которая занимается холодильниками. Чтобы не путаться, поясним, что мотор холодильника это и есть компрессор.
Герметичная емкость, хорошо удерживающая давление. Ресивер. Многие используют баллоны от огнетушителей, но имеются и пластиковые емкости, вполне устойчивые к нагрузкам

Важно, чтобы емкость была достаточной величины для перемешивания воздуха и выравнивания давления от компрессора холодильника. Можно сделать ресивер из подходящей пластиковой емкости от садовых опрыскивателей

Если емкость пластиковая, потребуется эпоксидная смола для креплений
.
Пускозащитное реле. Можно взять от того же холодильника или купить. Но обычно мотор и реле вместе, именно от реле идет шнур питания с вилкой.
Бензиновый фильтр, дизельный фильтр.
Манометр. Продается в магазине сантехники. Не обязательная, но желательная деталь. Устанавливается на металлический ресивер.
Лента ФУМ для соединений.
Три отрезка топливного шланга. 2 по 10 сантиметров и 1 около 70.
Шланг, который будет выводить воздух. Можно прикрепить штатный шланг от аэрографа или более толстый шланг, если оборудование будет применяться для покраски автомобилей.
Хомуты, крепления, изолента.

Желателен некоторый опыт работы своими руками.

Особенности эксплуатации и меры безопасности

При эксплуатации этого устройства необходимо помнить, что двигатель будет эксплуатироваться практически в предельных режимах, это может привести к его перегреву и выходу из строя. Поэтому, желательно использовать его, обеспечивая ему небольшой технологический перерыв, который позволит остыть двигателю.

При работе с компрессором должны быть соблюдены определённые меры безопасности, а именно:

1. Недопустима эксплуатация механизма при наличии повреждений на поверхности соединительных рукавов и электрической проводки.
2. Категорически запрещена эксплуатация изделия при наличии повреждений на поверхности ресивера, или приборов на нем смонтированных.
3. При обнаружении протечек масла необходимо сразу принять меры к их устранению.
4. Обеспечить выключение прибора при появлении посторонних запахов и шумов, которые сигнализируют о появлении неких неполадок в работе.

К работе с компрессорным устройством желательно не допускать несовершеннолетних детей.

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера.

Кроме этого потребуются:

• манометр (как для насоса, водонагревателя);
• фильтр для дизеля;
• фильтр для бензинового мотора;
• реле давления;
• тумблер электрический;
• регулятор давления (редуктор) с манометром;
• армированный шланг;
• водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
• материалы для создания рамы — металлической или деревянной + мебельные колёсики;
• предохранительный клапан (для сброса избыточного давления);
• пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

1. Подготовка мотора-компрессора

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.

2. Подготовка ресивера

С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.

3. Сборка схемы

На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой

Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать

1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

Конечный результат при должном старании хорошо работает и выглядит эстетично.

Какой компрессор выбрать (заводской или самодельный)

Главный критерий, которым следует руководствоваться при выборе станции для покраски – равномерное распределение воздуха, без инородных частичек.

Если же подобные примеси попадутся, то покрытие будет с мелкими дефектами – зернистостью, шагренью, кавернами. При этом из-за этих частичек могут образоваться потеки и пятна, поэтому лучше всего доверить покраску фирменному воздушному компрессору, вот только существует одна загвоздка – такой аппарат стоит слишком дорого, что многим автолюбителям не по карману.

Сэкономить средства и в тоже время создать функциональную модель можно, создав функциональное оборудование, которое описано во многих видеороликах и статьях.

Придется только потратить свое драгоценное время на изучение материала, а потом создание оборудования, которое должно быть как минимум качественным.

Модель, представленная заводом или самодельная – роли не играет, ведь принцип ее действия одинаковый и заключается он в создании излишнего давления. Вот только способ нагнетания воздуха совсем разный – он может быть добыт ручным способом или механическим.

Во втором случае это значительно большие затраты средств, ручной способ экономичный, но трудоемкий, требующий постоянного контроля.

Автоматическое накачивание не расходует ваши силы, но изделие требует периодического обслуживания, чего стоит только процессе замены масла для компрессора.

Только так можно добиться равномерной подачи и распределения воздуха. Изучив теорию, вы осознаете, как это легко изготовить компрессорную станцию, которая будет качественно работать, при этом на это не потребуется много времени.

Собираем компрессорную установку из подручных средств —

Если вы решись создать оборудование для проведения покраски собственного авто, то следует запастись определенными материалами для этого:

1. Для функции реверса потребуется автомобильная камера;
2. Для функции нагнетателя понадобится насос с манометром;
3. Камерный сосок;
4. Ремкомплект и шило.

Когда все компоненты подготовлены можно приступить к созданию компрессорной станции. Чтобы проверить насколько камера герметичная, предстоит осуществить ее накачку.

Если ли же проблема все же существует, то решить ее можно двумя способами – путем заклеивания или же вулканизации сырой резиной. В полученном реверсе надо проделать отверстие для подачи сжатого воздуха, чтобы он выходил равномерно.

В отверстии для этого помещается специальный сосок. Ремкомплект послужит для осуществления дополнительного крепежа щтуцера. Для проверки равномерности подачи воздуха достаточно выкрутить ниппель. Родной ниппель позволяет избавиться от излишнего давления.

Уровень же давления определяется в процессе работы, когда распыляется краска. Если эмаль на металл ложиться равномерно, то установка функционирует. В конце процедуры стоит определить показатели давления, для этого достаточно распылить краску на кузов вашего авто.

Если эмаль легла без бугорков, значит, прибор функционирует качественно. Кроме того, показатели давления можно контролировать с помощью специального прибора — манометра. Но, его показатель после нажатия аэратора не должен быть хаотичным.

Как видите, особых инструментов и знаний для создания подобного компрессора не потребуется. При этом ремонт и покраска автомобиля таким способом более эффективна, чем применение баллончика.

Запомните, что ни пыль, ни вода не должны попасть в автомобильную камеру. В противном случае придется повторно осуществлять покраску авто.

Если эту установку использовать правильно и с применением всех знаний, то она прослужит долго, а если еще и автоматизировать накачивание воздуха, то сам процесс будет проходить быстро.
