Здравствуйте уважаемые моделисты!Хочу поделится с вами опытом создания радиоуправляемого катера для рыбалки.

П‌ару лет назад увлекся рыбалкой на карпа. Водоемы в нашей местности в основном дикие. Рыба, живущая в них, привыкла к тишине. После заброса прикормки удилищем, создается много шума, рыба пугается, и долго не подходит в прикормленную точку. Поэтому было принято решение прибегнуть к техническим средвам, и построить катер для завоза прикормки.Просматривая данную тему в интернете, нашел множество вариантов как самодельных лодок для рыбалки, так и промышленного изготовления. Покупка готового катера показалась неприемлемой, так как они неоправданно дороги, громоздки, и техническая начинка не самая лучшая (колекторные двигатели, свинцовые акумуляторы). Основная задача катера для рыбалки состоит в доставке прикормки в перспективную точку ловли. Из всех найденых вариантов, мне понравилась идея сброса прикормки карпового кораблика «Геркулес» (видео можно найти на ютубе). ‌Начал изготовление с самого основного — корпуса катера.Выбор сделал в пользу стеклопластикового корпуса лодки и пластиковой палубы.Изготовил модель для нанесения стековолокна из подложки под ламинат тощиной 5 мм.‌

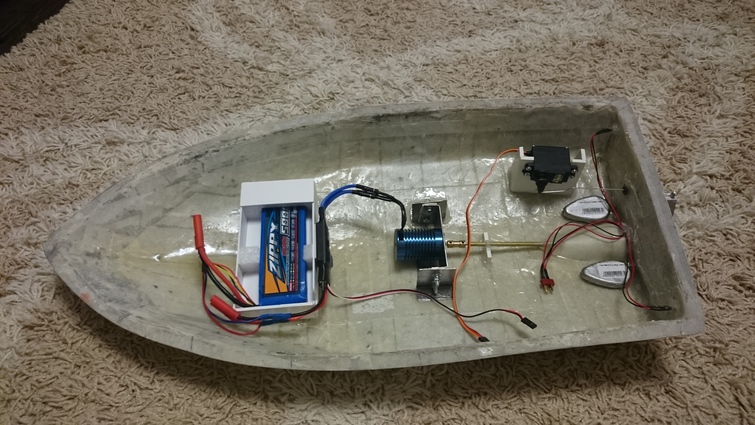

Электроника на борту модели:Регулятор скорости ‌Mystery Fire Dragon 60А ‌для авиамоделейДвигатель ‌HobbyFans 13T 3000kv inrunner ‌ ‌Рулевая машинка ‌Tower Pro MG995Аккумулятор Zippy 5000mah 7.4 V 20-30c LipoПриемник FLYSKY fs-r6b 2.4 GHz 6 chСветодиоды с корпусом для автомоделей

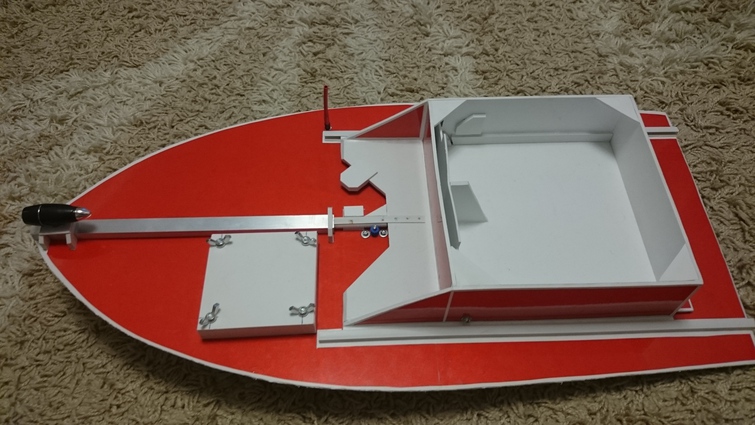

Электроника привода кузова:Мотор-редуктор 6v 132 об/мин (M1)Регулятор скорости ‌Brushed ESC Two-Way Motor Speed Controller ‌10АРеле с нормальнозамкнутыми контактами, 6V (K1, K2)Диоды КД 202 (VD1, VD2)Силовые транзисторы n-p-n (VT1, VT2)Резистоы 1 кОм, 0,25Вт (R1, R2)Геркон КЭМ-2 (SF1, SF2)

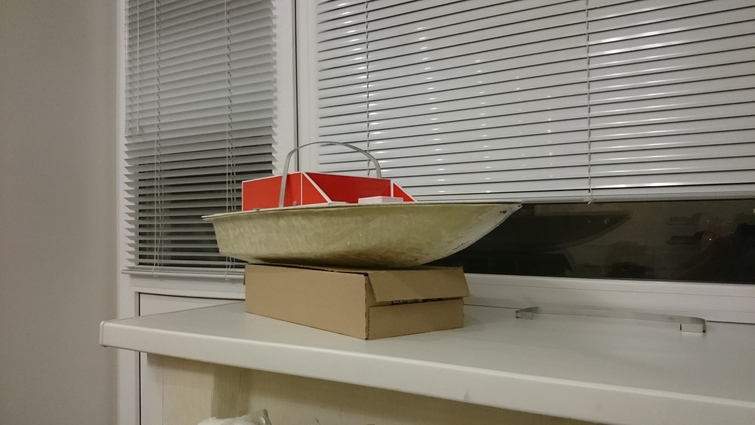

Технические характеристики ‌модели:Длина 650 ммШирина 320 ммВысота 160 ммВес 2,5 кг

Как сделать радиоуправляемый катер для доставки прикормки на рыбалке

Самоделка будет очень полезная для рыбаков. С помощью нее можно точно и практически бесшумно доставлять прикормку при рыбалке. В качестве основы для создания самоделки автор взял катамаран. В итоге получилось надежное, мощное судно, которое не боится водорослей и других подобных препятствий, чего нельзя сказать о дешевых китайских катерах. Конечно, в продаже имеются и более качественные модели, но за них, и заплатить придется внушительную сумму, но зачем платить больше, ведь отличный катер можно собрать и самому, к тому же это интересно.

Материалы и инструменты для сборки: — фанера, коропласт, пластик (или другие материалы для создания корпуса на выбор);— горячий клей;— алюминиевый профиль (из него делается силовой каркас);— монтажная пена;— моторы типа XK2845-B-3700KV;

— разъемы HXT 4mm Gold Connector;— режущий инструмент, паяльник, краска и прочее.

Процесс изготовления самоделки:

Шаг первый. Корпус катера Корпус катера можно собирать из различных материалов. Вполне подойдет и фанера, которую потом можно обклеить стеклотканью на эпоксидной смоле. Предпочтительнее всего конечно использовать пластик, так как он легкий, с ним просто работать, и он не боится влаги. Корпус склеивается встык. Затем снаружи в местах стыка приклеивается ткань для герметизации.

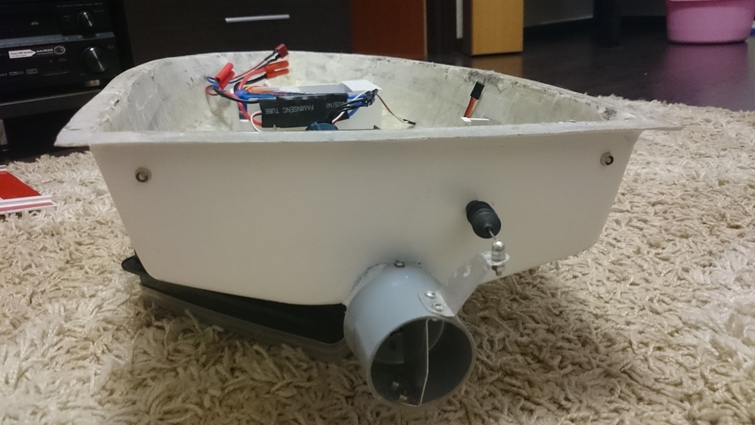

Шаг третий. Электроника катера Чтобы внутрь судна не проходила вода, необходимо установить дейдвудную трубку, а также набор из гребного винта, вала и соединительной муфты. В качестве моторов здесь используются XK2845-B-3700KV.

Для управления моторами понадобятся два регулятора типа Birdie 50A с 3A BEC, они имеют водное охлаждение, а также реверс хода, что позволяет разворачивать катер.

Чтобы открывать коробки с прикормкой, нужно будет две сервомашинки. Впрочем, если оба отсека будут открываться одновременно, будет достаточно и одной сервомашинки. Серводвигатели должны быть в пыле- и влагозащищенном корпусе, можно успешно использовать HK-15139. Для радиоуправления используется Turnigy 9x на 9 каналов.

Что касается источника питания, то здесь используются два аккумулятора B-Grade 4000mAh 3S или же можно взять два подороже типа Turnigy nano-tech 4000mah. Чтобы подключить регуляторы к аккумуляторам понадобятся разъемы HXT 4mm Gold Connector.

По словам автора, самоделка обошлась ему в 5 870 рублей. Если сравнивать с магазинными ценами, то здесь нужно выложить уже все 30 000 рублей. Но это не качественные катера со щеточными двигателями, которых хватает примерно на 20-30 поездок. Затем нужно менять либо щетки, либо моторчики. Также здесь используется устаревшая аппаратура, которая работает в FM-диапазоне. При такой связи возможны помехи и управление катером можно легко потерять.

В итоге после покупки нового катера обычно начинают менять двигатели, устанавливая бесколлекторные, а вместе с ними приходится менять и регуляторы. Также со временем приходится менять и радиопередатчик. Быстро выходят из строя и аккумуляторы, которые здесь свинцовые. В итоге человек покупает за 30 000 лишь корпус катера и пару сервомашинок, которые стоят не более 300 рублей. Так что, для тех, кто решил заиметь такую вещь, куда выгоднее будет собрать катер самому.

Необходимые материалы и инструменты

Нельзя сказать, что собрать такое небольшое судно очень уж просто. Но если соблюдать инструкцию, то для изготовления самоделки понадобится всего день.

Для начала следует собрать необходимый материал и инструмент:

• стеклопластик, фанера или другой материал, из которого можно будет вырезать корпус кораблика;
• силовой каркас из алюминиевого профиля;
• горячий клей (или другое средство для фиксации частей, которое будет устойчивым к воздействию воды);
• монтажная пена;
• двигатель;
• регуляторы;
• аппаратура для осуществления управления корабликом;
• аккумулятор, благодаря которому будет работать моторчик;
• провода и разъемы для подключения и соединения всех компонентов схемы;
• паяльник;
• дейдвудная труба;
• вал с винтом, благодаря которому будет осуществляться передвижение катера;
• ножовка или электролобзик.

Конструкция аппарата может быть абсолютно любой. Главное, чтобы она была действенной

Для этого важно правильно рассчитать водоизмещение этого маленького судна

Вообще, такая небольшая лодка считается настоящей находкой, ведь рыбаку не придется думать, как доставить прикормку на большое расстояние. Кроме того, к ней можно прикрепить эхолот и обследовать водоем в поисках наиболее рыбного места.

Техника изготовления изделия

Радиоуправляемый кораблик для рыбалки своими руками сделать нетрудно, нужно просто соблюдать последовательность выполнения работ:

1. Изготовление корпуса. Если используется фанера, то дополнительно придется облицевать ее стеклотканью и обмазать эпоксидной смолой. Это поможет защитить материал от гниения. Вырезать фанеру или стеклопластик необходимо по предварительно нарисованной или скачанной схеме. Для того чтобы герметизировать все швы, необходима монтажная пена.
2. Установка силового каркаса. Благодаря ему нагрузка на корпус распределяется равномерно, и он остается на плаву. Нос кораблика можно заполнить пеной, которая гарантирует его непотопляемость.
3. Монтаж трубы с винтом. Лопасти движущего компонента остаются внутри корпуса, поэтому они не запутаются в водорослях, не поранят рыбу, а также не зацепятся за корягу. Отверстие трубы дополнительно нужно закрыть решеткой.
4. Обустройство электронной части. Вот теперь устанавливается двигатель, дейдвудная труба, вал с муфтой и гребной винт. Чтобы рыболовный катер мог плыть в заданном направлении и поворачиваться, нужно оснастить его регуляторами.
5. Монтаж серводвигателей для открывания емкостей с прикормкой. Они должны находиться в корпусах, внутрь которых не попадает пыль и влага.
6. Установка аккумуляторов.

Для управления изделием лучше выбрать пятиканальную радиосистему, которая устанавливается на игрушки.

Кораблик для прикормки своими руками – чертеж, этапы сборки

Для изготовления катеров для прикормки понадобится потратить немало средств, размер которых будет зависеть от оснащения устройства. Кроме того, что кораблик требует хороший источник энергии, его дополнительно можно оборудовать навигатором, подсветкой и эхолотом.

Чтобы сделать карповый кораблик своими руками, понадобится:

• два двигателя (редуктора и хода), которые можно взять от старого кассетного магнитофона;
• эпоксидная смола;
• армированная стеклоткань;
• редуктор для детского автомобиля (коэффициент редукции около 1:75);
• нержавеющая проволока для антенны;
• крепежные рейки для двигателей;
• корпус от пульта управления для ПУ корабликом;
• четырехлопастной гребной винт в 500 мм из нержавеющей стали;
• вал винта в 2,5 мм из нержавейки;
• два барабана для сброса прикормки и грузила.

Купить все детали можно в магазинах или интернете. У двигателя и аккумулятора рабочее напряжение должно быть одинаковым.

Этапы сборки радиоуправляемого катера:

1. На плотной бумаге выполняется чертеж будущего кораблика.

2. Эскиз разрезается по линиям среза и сгибается по линиям сгиба. Форма будущему кораблику задана.
3. Плотная бумага склеивается, и от бортов отрезаются лишние края.
4. Для придания твердости внутренняя часть бумажной формы заполняется глиной, парафином или пластилином.
5. Корпус переворачивается кверху дном и вырезается необходимого размера стеклоткань.
6. Ткань накладывается на корпус, после чего начиная с днища, на нее наносится эпоксидная смола. Обмазывается вся ткань до бортов.
7. После того как смола высохнет (через 3–4 часа), необходимо посмотреть толщину корпуса. Если он тонкий, то нужно будет нанести еще один слой стеклоткани и обмазать ее эпоксидкой. Как только смола хорошо просохнет, с корпуса убираются изъяны.
8. На корме устанавливаются деревянные рейки, к которым крепятся двигатели, электроника и антенна. Двигатель с дном катера должен образовывать угол примерно в 10 градусов.
9. В соответствии с эскизом лодки располагаются и монтируются барабаны.
10. Кожух двигателя наполовину заливается литолом, после чего в него устанавливается вал винта.
11. На вал устанавливается гребной винт.
12. Для приемника и передатчика устройства составляется электрическая схема, на основе которой паяется плата, обеспечивающая в будущем связь между передатчиком и приемником.

него можно установить светодиоды

Важным моментов в процессе изготовления устройства является просчет его водоизмещения. Зависит оно от следующих показателей:

• радиус действия катера;
• предполагаемый объем завозимой прикормки;
• дополнительное оборудование, которым будет оснащен кораблик.

Изменяться водоизмещение может от 2,5 до 12 литров.

Оборудование эхолотом

Во время рыбалки нелишним будет видеть рельеф дна и скопление рыб. С этим поможет беспроводной эхолот, глубины работы которого должны быть от 0,6 до 30 метров. От эхолота сигнал может передаваться на дополнительный экран или на пульт управления.

Кораблик для прикормки рыбы с навигатором

С помощью GPS опции во время рыбалки заданными координатами программируется точка кормления, куда и попадает катер. Занесенные координаты будут храниться в памяти, пока их не изменят на следующей рыбалке.

Сделать своими руками прикормочный кораблик с радиоуправлением при наличии определенного опыта и знаний совсем несложно. Он получится не только значительно дешевле готовых моделей, но и качественнее китайских устройств, которые предлагают в магазинах.

Порядок работы

1. Сборка корпуса катера-катамарана. — рисуем эскиз катера:

— сделав разметку, разрежем по красным линиям; — согнем по тонким линиям и углам сгиба: 1 – наклон носа катера; 2 — подъем носа катера; 3 – подъем кормы; 4 – наклон кормовой части; — скрепками скрепим согнутые детали; — склеим бумагу любым клеем, после чего форма катера будет готова; — измерим водоизмещение катера; — сделаем форму жесткой, для чего обернем корпус внутри целлофаном и наполним наполнителем; — на полученную болванку, обмотанную стеклотканью, наносится эпоксидная масса; — после застывания корпус легко снимается; — для катамарана также делается второй корпус.

2. Установка реек для крепления двигателя хода, антенны, редуктора, палубы, электроники.

Рейки устанавливаются в такой последовательности:

— рейки для крепления двигателя (1) — на корме катера; — двигатель ставится с небольшим наклоном, при этом сверлится отверстие в в корме с целью установки кожуха вала винта, для которого будет использован корпус шприца; при этом тонкий конец шприца устанавливается наружу (7);

— рейки антенны (2), которую делают из толстого, нержавеющего провода (лучше всего из латуни); — рейка редуктора (2,3) и сам редуктор (4), после этого производится соединение корпусов, для чего:

а) два сварочных электрода шлифуются мелкой наждачкой; б) в корпусах катера сверлятся отверстия на расстоянии около 10 мм от носа и кормы; в) прутья вставляются в отверстия и стягиваются гайками, а места соединения заливаются эпоксидкой;

— палубные рейки, после чего из куска пластмассы вырезается палуба, сверлятся отверстия по ее контуру, отверстия для антенны, переключателей вида работ и питания, а также для трубки с проводами.

3. Производство и установка вала винта и самого винта.

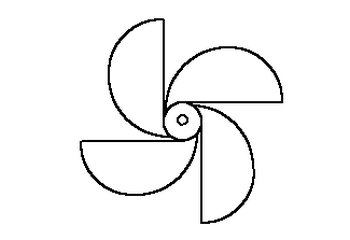

— вал винта делают из нержавеющей стали диаметром 2.5 мм, на нем необходимо нарезать резьбу для установки винта и отполировать; — четырехлопастный винт делается из куска нержавейки толщиной не менее 0.5 мм, затем его устанавливают на вал и затягивают двумя ключами с помощью винтиков; — установленный винт в местах крепления заливают герметиком.

4. Установка радиоэлектронной аппаратуры и палуб.

— перед установкой аппаратуры производится центровка корпусов на воде, учитывая расположение батареек и аккумулятора (непотопляемость катера достигается путем заполнения всех свободных мест пенопластом); — для пропуска проводов между корпусами проводится пластмассовая трубка; — осуществляется соединение электронных узлов правого и левого корпуса в соответствии с данными схемами:

• производится проверка работоспособности и настройка электроники;
• палубы устанавливаются с применением герметика и шурупов.

5. Изготовление передатчика (можно сделать из корпуса пульта управления старого телевизора или калькулятора):

• по центру корпуса делается разъем для антенны;
• сбоку нужно установить выключатель электропитания от детской игрушки;
• вверху корпуса устанавливается плата модулятора со светодиодом напряжения питания;
• в нижней части корпуса устанавливается передатчик и батарейка «Крона»;
• передатчик подключается проводом длинной около 15 м к автомобильному аккумулятору.

Катер готов к рабочим испытаниям и эксплуатации.
